Vykurovacie potrubie: funkcia, typy a možnosti zapojenia

Pokiaľ staviate alebo rekonštruujete rodinný dom, výber a správne zapojenie vykurovacieho potrubia je kľúčové pre kvalitu a komfort obydlia. Hoci ide o investíciu, ktorá nie je na prvý pohľad viditeľná, ovplyvňuje dlhodobú funkčnosť celého systému. Potrubie pre vodu, ústredné alebo teplovodné podlahové kúrenie sa v rodinných domoch najčastejšie montuje v kombinácii kovových a plastových materiálov.

Typy vykurovacích systémov pre súkromné domy

Existuje niekoľko základných typov vykurovacích systémov, ktoré si možno navrhnúť a zrealizovať. Výber vhodného systému závisí od viacerých faktorov, ako je veľkosť objektu, počet podlaží, požadovaná úroveň regulácie a rozpočet.

Jednorúrkové systémy ("Leningradka")

Jednorúrkový vykurovací systém, známy aj ako "Leningradka", je obľúbeným riešením pre vykurovanie menších obytných budov vďaka svojej jednoduchosti a ekonomickej prevádzke. Jeho hlavným princípom je cirkulácia chladiva (vody alebo nemrznúcej zmesi) jedným uzavretým potrubím, ktoré spája všetky vykurovacie telesá (radiátory, konvektory, panely) v sériovom zapojení.

Kľúčovým prvkom je kotol, v ktorom sa chladiaca kvapalina zahrieva, prechádza vykurovacím systémom a vracia sa späť do kotla, kde sa voda opäť zahrieva. Prívodné potrubie studenej vody je druhá časť systému. Celý systém má kruhový, uzavretý charakter nepretržitého cyklu. V tomto systéme chladivo postupne prechádza jednotlivými radiátormi, pričom odovzdáva svoje teplo.

Výhody jednorúrkového systému

• Nízke náklady: Vyžaduje menšie množstvo materiálu (potrubia, tvarovky) v porovnaní s dvojrúrkovým systémom.
• Jednoduchá inštalácia: Vďaka menšiemu počtu spojov a jednoduchšiemu vedeniu potrubí je montáž rýchlejšia a nenáročnejšia. Systém je možné v mnohých prípadoch zrealizovať aj svojpomocne.
• Estetika: Použitie len jedného potrubia na pripojenie radiátorov pôsobí vizuálne čistejšie, obzvlášť pri skrytom vedení potrubí.
• Možnosť pripojenia obtokov: Umožňuje inštaláciu obtokov s ventilmi, ktoré umožňujú demontáž alebo údržbu jednotlivých radiátorov bez nutnosti vypúšťania vody z celého systému.
• Neprchavosť: V kombinácii s kotlom na tuhé palivo môže fungovať aj bez elektrickej energie (pri gravitačnom obehu).
• Nízka spotreba potrubia.
• Možnosť pripojenia viacerých vykurovacích kotlov.

Nevýhody jednorúrkového systému

• Nerovnomerné rozloženie teploty: Chladivo sa postupne ochladzuje, čo vedie k tomu, že radiátory na konci okruhu sú menej teplé ako tie na začiatku. Tento problém sa dá čiastočne riešiť zväčšením počtu článkov v radiátoroch na konci okruhu alebo použitím špeciálnych termostatických ventilov a obtokov.
• Obmedzená možnosť regulácie teploty: Regulácia teploty v každej miestnosti je náročnejšia a často vyžaduje použitie špeciálnych termostatických hlavíc alebo obtokov.
• Potreba presných výpočtov: Pre efektívnu funkciu systému je nevyhnutný presný výpočet priemerov potrubí a umiestnenia jednotlivých prvkov.
• Potreba výkonnejšieho čerpadla (pri nútenom obehu): Na prekonanie hydraulického odporu v dlhších okruhoch je často potrebné použiť výkonnejšie obehové čerpadlo.
• Obmedzený počet radiátorov na jednej vetve: Pri príliš veľkom počte radiátorov na jednom okruhu môže dôjsť k nedostatočnému ohrevu vzdialenejších telies. Vo všeobecnosti sa odporúča maximálne 5-7 radiátorov na jednu vetvu.
• Použitie potrubí s veľkým priemerom, aby celý systém fungoval efektívne.
• V systéme sa často tvoria vzduchové uzávery.
• Ak je hlavné potrubie položené pod úrovňou podlahy, je potrebné použiť tepelnú izoláciu, aby sa zabránilo prehriatiu podlahy.
• Radiátory sú umiestnené iba na jednej úrovni.
• Kvôli nadmernému množstvu vzduchu v reťazi je nevyhnutné použiť Mayevsky žeriavy.
• Počas inštalácie je potrebné vyhnúť sa prudkým zmenám výšky.

Typy jednorúrkových systémov

Jednorúrkové systémy sa delia na:

• ZATVORENÉ: Nekomunikuje s okolitým vzduchom a ak je vo vnútri nadmerný tlak, prebytočný vzduch sa manuálne odstráni. Objem kvapaliny v systéme je konštantný.
• OTVORENÉ: Má nehermetickú expanznú nádrž, do ktorej sa odvádza prebytočný vzduch. Potrubia prechádzajúce domom sú umiestnené nad vykurovacími zariadeniami (aby sa odvádzal vzduch do nádrže).

Horizontálny jednorúrkový systém

Princíp fungovania je založený na cirkulácii chladiacej kvapaliny v uzavretom horizontálnom okruhu, ktorý vstupuje a vystupuje z toho istého kotla. Hlavné potrubie sa kladie horizontálne z vykurovacieho kotla (na podlahe alebo pod podlahou), z ktorého sa odbočujú k radiátorom. Ak je dom dvojposchodový, potom sa na prvom poschodí do hlavného potrubia vyreže stúpačka na dodávku vody na druhé poschodie.

Pozor! Hlavné potrubie sa kladie pod miernym uhlom (s prirodzenou cirkuláciou chladiacej kvapaliny), pričom batérie by mali byť inštalované na rovnakej úrovni. Ak je konštrukcia namontovaná v podlahe, potrubia sú izolované, aby sa zabránilo nadmerným tepelným stratám.

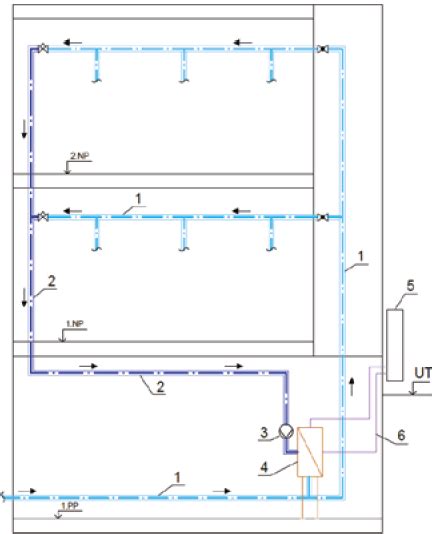

Vertikálny jednorúrkový systém

Všetky batérie sú paralelne pripojené k vertikálnym stúpačkám. Tento systém je vhodné inštalovať v budovách s viac ako dvoma poschodiami. Ohriata chladiaca kvapalina ide zhora nadol. Ohriata chladiaca kvapalina privádzaná z kotla ide do hornej nádrže a odtiaľ sa pozdĺž rozvodného potrubia rozvádza do radiátorov. Ochladená kvapalina sa vracia späť do kotla.

Nuansy inštalácie vertikálneho systému

• Prítomnosť expanznej nádrže je tu nevyhnutnosťou a inštaluje sa v najvyššom bode (podkrovie).
• Odporúča sa nainštalovať jeden Mayevsky žeriav na poschodie.
• Hlavné potrubie je položené s miernym sklonom.
• Ku kotlu je možné pripojiť iba kovové rúry.

Dvojrúrkové systémy

Hlavný rozdiel medzi týmto systémom a jednorúrkovým systémom je počet potrubí: cez jedno sa privádza teplá voda a cez druhé sa odvádza studená voda. To umožňuje rovnomernejšie rozloženie tepla a individuálnu reguláciu radiátorov.

Dvojrúrkový systém so spodným rozvodom

Obe rúry (prívodné aj spiatočné) sú umiestnené pod radiátormi. Potrubie s horúcou chladiacou kvapalinou je položené nad spiatočným potrubím. Kvapalina sa v systéme pohybuje zdola nahor.

Existujú dva spôsoby pripojenia batérie:

• Lúčové: Každý radiátor je pripojený k hlavnému potrubiu samostatnými odbočkami.
• Konzistentné (sériové).

Systém je možné namontovať s:

• Tou istou cestou (kvapalina v oboch potrubiach sa pohybuje rovnakým smerom).
• Slepou uličkou (chladiaca kvapalina sa pohybuje rôznymi smermi).
• Jedným alebo niekoľkými okruhmi.

Výhody dvojrúrkového systému so spodným rozvodom

• Autonómia podlahového vykurovania.
• Možnosť prevádzky až do ukončenia výstavby domu.
• Nízke tepelné straty vďaka inštalačným vlastnostiam.
• Centrálny blok je možné umiestniť do suterénu.

Nevýhody dvojrúrkového systému so spodným rozvodom

• Vzdušnosť systémov - vzduch sa musí vypúšťať denne.
• Pri inštalácii nadzemného vedenia systém sa stáva zbytočne objemným.
• Vysoká spotreba materiálov (najmä pre radiálne pripojenie).
• Úpravy by sa mali vykonať pred nástupom chladného počasia.
• Nízky tlak v prívodnom chladive.

Nuansy inštalácie so spodným rozvodom

• Radiátory sú dodatočne vybavené Mayevskyho kohútikmi na odstránenie vzduchu zo systému (možno nainštalovať odvzdušňovacie otvory).
• Ak je systém nainštalovaný vo viacposchodovej budove, potom sa položí trolejové vedenie, cez ktoré sa prebytočný vzduch vypúšťa do expanznej nádrže.
• Ak sa hlavné potrubie počas inštalácie nachádza v blízkosti vstupných dverí, je možné ho rozdeliť na 2 kolená.

Dvojrúrkový systém s horným rozvodom

Tento systém je vhodný pre viacposchodové budovy. Ohriata chladiaca kvapalina pod tlakom prechádza zdola nahor do nádrže a odtiaľ cez prívodné potrubie do radiátorov. Systém s horným prívodom je vždy vertikálny, vykurovacie radiátory sú namontované rovnobežne so zvislými stúpačkami. Prívodné potrubie prechádza cez podkrovie alebo technické poschodie a spätné potrubie v suteréne alebo pod úrovňou terénu na prvom poschodí.

Výhody dvojrúrkového systému s horným rozvodom

• Jednoduchosť inštalácie.
• Nízke tepelné straty.
• Nie je tam žiadna vzdušnosť.
• Vynikajúca prirodzená cirkulácia.

Nevýhody dvojrúrkového systému s horným rozvodom

• Nebude možné nainštalovať veľké množstvo radiátorov.
• Vysoká spotreba komponentov.
• Nevykuruje veľkú plochu.

Nuansy inštalácie s horným rozvodom

Reťaz je namontovaná s ohľadom na tri body:

• Povinná inštalácia expanznej nádrže v najvyššom bode prívodného potrubia.
• Ak je tok chladiacej kvapaliny prirodzený, potom sa pri pokládke oboch potrubí berie do úvahy mierny sklon.
• Prívodné potrubie vedie k batériám cez expanznú nádrž.

Nosníkový systém s kolektormi (rozdeľovačmi)

Kolektor je pripojený k vykurovaciemu kotlu - jedna vykurovacia jednotka, z ktorej má každý radiátor v miestnosti svoju vlastnú vetvu. Kolektor môže byť jednoduchý alebo vylepšený (s termostatickou automatizáciou). Táto možnosť je vhodná pre dvojposchodový dom. Z kolektora ide od dvoch do dvanástich uzlov - v závislosti od počtu radiátorov v dome. V prípade potreby sa počet vetiev zvyšuje. K zbernému hrebeni môžete pripojiť čerpadlo - pre nútenú cirkuláciu kvapaliny. Samotnú konštrukciu je možné schovať do skrine, aby sa nepokazila estetika domu.

Výhody nosníkového systému

• Dlhá životnosť.
• Pohodlie počas opráv (nie je potrebné odpojiť celý obvod).
• Regulácia teploty.
• Rovnomerná teplota vo všetkých miestnostiach.

Nevýhody nosníkového systému

• Vyššia cena v porovnaní s jednorúrkovým systémom.

Nuansy inštalácie nosníkového systému

• V tomto systéme sa zvyčajne používajú kovovo-plastové rúry.
• Pri inštalácii do podlahy sa odporúča zabaliť každú rúru do izolácie, aby sa predišlo poškodeniu betónom počas rozťahovania.
• Odporúčaný priemer je 16 mm.
• Potrubie nie je možné viesť cez dvere, inak sa potrubia môžu pri vŕtaní poškodiť.
• Pri pokládke cez steny sa odporúča pokládka do kaziet.

Cirkulácia chladiacej kvapaliny

S núteným obehom

Vstavané čerpadlo zaisťuje rýchlu cirkuláciu kvapaliny v systéme, čo znižuje tepelné straty pozdĺž dráhy prúdenia. Zvýšená rýchlosť zabraňuje miešaniu horúcej a studenej vody - teplota vo všetkých miestnostiach je rovnomerná. Nastavením rýchlosti prúdenia chladiacej kvapaliny sa reguluje teplota v miestnosti. Podľa návrhu je do systému núteného obehu zabudované čerpadlo na urýchlenie chladiacej kvapaliny.

Výhody núteného obehu

• Pohodlná obsluha.
• Možnosť výberu schémy montáže (kolektor, jednorúrkový, dvojrúrkový).
• Regulácia vykurovania.
• Zvýšenie životnosti komponentov.
• Inštalácia potrubí menšieho prierezu.
• Efektívnejšie a rýchlejšie vykurovanie.
• Väčšia flexibilita pri návrhu a inštalácii, možnosť lepšej regulácie.

Nevýhody núteného obehu

• Čerpací systém zvyšuje počiatočné náklady na inštaláciu.
• Hluk z prevádzkového čerpadla.
• Dodatočné náklady na elektrinu.
• Energetická závislosť (potreba elektrickej energie pre čerpadlo).

Nuansy inštalácie núteného obehu

• Miesto inštalácie čerpacej skupiny závisí od spôsobu potrubia.
• Kvôli umelému tlaku vo vnútri systému nie je sklon nainštalovaný.
• Čerpadlo sa zvyčajne inštaluje na spiatočnom potrubí pred kotlom, aby sa minimalizovalo jeho opotrebenie teplom.

S prirodzenou cirkuláciou (gravitačný systém)

Kvapalina v systéme sa zahrieva, stúpa nahor a vstupuje do radiátorov, kde chladiaca kvapalina chladí. Studená kvapalina klesá. Tlak závisí od teplotného rozdielu a cyklus je uzavretý. Kotol je inštalovaný pod úrovňou radiátorov. Odbočné potrubia majú menší priemer ako hlavné potrubie. Správne zapojenie by bolo diagonálne, pri ktorom horúca voda vstupuje do radiátora zhora. Na zlepšenie cirkulácie tekutín je zabezpečený mierny sklon. Nainštaluje sa expanzná nádrž: ak je nadmerný tlak, časť kvapaliny do nej vtečie a ak klesne, vráti sa späť do systému.

Výhody prirodzenej cirkulácie

• Nízke náklady.
• Možnosť inštalácie jedno- alebo dvojrúrkového systému.
• Oprava ľahkých povrchov.
• Nezapĺňa priestor.
• Spoľahlivosť.
• Dlhá životnosť.
• Energetická nezávislosť (nepotrebné čerpadlo), jednoduchosť konštrukcie.

Nevýhody prirodzenej cirkulácie

• Nerovnomerné rozloženie tepla: Miestnosti nachádzajúce sa bližšie ku kotlu sú teplé, zatiaľ čo tie ďalej sú studené.
• Dodatočné náklady: Na zvýšenie teploty v chladných miestnostiach sa pridávajú batérie alebo sa inštalujú výkonné radiátory.
• Zvýšená spotreba paliva (v porovnaní s typom čerpadla).
• Vyžaduje väčšie priemery potrubí.
• Náročnejšie na presné výpočty a inštaláciu.
• Menej efektívny pri väčších objektoch, obmedzená možnosť umiestnenia kotla.

Nuansy inštalácie prirodzenej cirkulácie

• Obvod je vybavený ochranou proti prehriatiu, ktorá zabraňuje vniknutiu vzduchu.
• Každý radiátor je vybavený obtokom, termostatom a Mayevského ventilom.
• V okruhoch s prirodzenou cirkuláciou sa používa iba voda (nemrznúca zmes nie je vhodná kvôli svojej hustote).
• Pre správnu funkciu gravitačného systému je kľúčové dodržať správne sklony potrubí (2-3 mm na meter v smere toku) a umiestnenie kotla pod úrovňou radiátorov.

Materiály potrubia a ich vlastnosti

Potrubia pre vodu a vykurovanie sa montujú v kombinácii kovových a plastových materiálov. Ich výber ovplyvňuje tvarová stálosť, tlaková a tepelná odolnosť, životnosť a náklady.

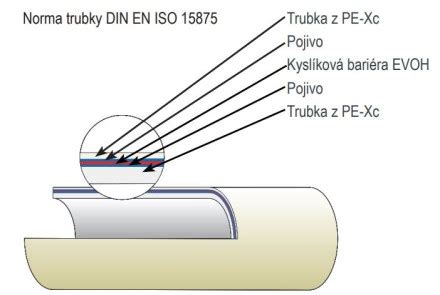

Plastohliníkové potrubia (PEX-AL-PEX)

Plastohliníkové potrubia v sebe spájajú vlastnosti kovových a plastových rúr, akými sú tvarová stálosť a tlaková i tepelná odolnosť. Majú tenšiu stenu a menšiu tepelnú rozťažnosť, čo je dôležité najmä pri dlhších trasách teplej vody. Ich nižšia objemová hmotnosť, hygienická nezávadnosť, ale aj fakt, že počas svojej životnosti nepodliehajú korózii, z nich robí voľbu číslo jeden.

Vnútorná vrstva zo sieťovaného polyetylénu, ktorá prichádza do styku s prepravovaným médiom, ako aj s tesniacim krúžkom lisovacej tvarovky, je dôležitá na dosiahnutie 100-percentnej tesnosti spoja. Vonkajšia ochranná a farebná vrstva je zložená z tzv. Potrubie navyše obsahuje vnútornú kyslíkovú bariéru v hrúbke 0,2 mm, ktorá zabraňuje prenikaniu kyslíka do kúrenia a tým aj korodovaniu materiálu v kúrení. Pex-Al-Pex potrubie môžete ohnúť, pričom drží tvar. Je určené pre teplotu 95 stupňov dlhodobo, krátkodobo vydrží aj 110 stupňov.

Ostatné materiály

• Polybutylénové potrubia: Používajú sa v niektorých moderných systémoch, často v kombinácii s rýchlospojkami, ktoré umožňujú opakované použitie a jednoduchú montáž.
• Uhlíková oceľ: Tradičný materiál, najmä pre kotly, ktorý je pevný a odolný voči vysokým teplotám. Ku kotlu je možné pripojiť iba kovové rúry.

Bezpečnostné prvky a inštalácia

Bez ohľadu na zvolený systém je dôležité dbať na správnu inštaláciu a použitie bezpečnostných prvkov. Odborné pripojenie kotla na tuhé palivo a krbovej vložky k existujúcemu vykurovaciemu systému zahŕňa technický návrh, montáž a uvedenie do prevádzky s ohľadom na bezpečnosť a energetickú efektivitu.

Kľúčové komponenty a zásady

• Expanzná nádrž: Je nevyhnutná pre kompenzáciu zmien objemu chladiva v systéme. V otvorenom systéme je nehermetická a umiestnená v najvyššom bode. V uzavretom systéme je membránová a udržuje systém pod tlakom.
• Mayevsky žeriavy (odvzdušňovacie ventily): Slúžia na odstraňovanie vzduchu zo systému, čím sa predchádza vzduchovým uzáverom a zlepšuje prenos tepla.
• Čerpadlá: V systémoch s nútenou cirkuláciou zabezpečujú pohyb chladiva.
• Regulačné prvky: Termostatické ventily, hlavice a iné regulácie umožňujú kontrolu teploty v jednotlivých miestnostiach a prispievajú k úsporám energie.
• Izolácia potrubia: Ak je potrubie vedené pod podlahou alebo v chladnejších priestoroch, je dôležité ho izolovať, aby sa zabránilo tepelným stratám.
• Sklon potrubia: V systémoch s prirodzenou cirkuláciou je mierny sklon potrubia (napr. 2-3 mm na meter) nevyhnutný pre správny obeh chladiva.

Pripojenie vykurovacích telies a kotlov

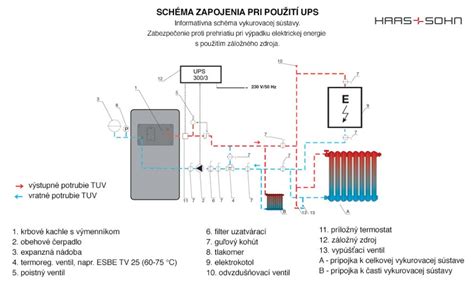

Kotly na tuhé palivo je možné napojiť aj na podlahové kúrenie cez vhodné technické riešenie - napríklad akumulačnú nádrž, zmiešavací ventil a reguláciu teploty. Poskytuje sa aj profesionálne pripojenie krbových vložiek s výmenníkom k centrálnemu systému vykurovania vrátane bezpečnostných prvkov a tlakového testu. Zabezpečuje sa aj kompletné zapojenie kotla na tuhé palivo s bojlerom na ohrev teplej vody. Systém sa nastaví tak, aby bol bezpečný, efektívny a automaticky prepínal medzi vykurovaním a ohrevom vody podľa potreby. V prípade potreby je možné nainštalovať aj akumulačnú nádrž alebo kombinovaný bojler.

Princíp úspory energie

Princíp úspory energie vo vykurovacom systéme spočíva v efektívnom rozvode tepla a minimalizácii tepelných strát. Technológie ako infračervené vykurovanie (v kontexte elektrických vykurovacích telies) alebo optimalizácia cirkulácie chladiva v hydraulických systémoch môžu viesť k úsporám energie. V porovnaní s tradičnými metódami horúceho oleja a parného zahrievania môžu moderné systémy dosiahnuť úspory energie presahujúce 30%. Použitie regulátorov teploty, termostatických hlavíc a ekvitermickej regulácie (prispôsobenie teploty vykurovacej vody vonkajším podmienkam) umožňuje presné riadenie vykurovania a zabraňuje zbytočnému plytvaniu energiou.
