Podlahové Vykurovanie REHAU: Komplexné Systémy a Rozdeľovače

Spoločnosť REHAU ponúka predupravené moduly plošného vykurovania a chladenia, ktoré spĺňajú požiadavky na tepelné pohodlie, dizajnový komfort a nízke prevádzkové náklady. Ich systémy sa vyznačujú flexibilitou, nízkymi prevádzkovými nákladmi a komfortným temperovaním, pričom kladú dôraz na osvedčenú kvalitu, maximálnu mieru bezpečnosti a časovo úsporné montážne koncepcie, čo zaručuje rýchlejší pokrok na stavbe.

Podlahové vykurovanie REHAU patrí medzi nízkoteplotné vykurovacie systémy, pri ktorých teplota vykurovacej vody dosahuje maximálne 45 °C. Systém využíva sálavý tepelný tok z ohrievanej plochy - podlahy, steny alebo stropu. To znamená, že okolité stavebné konštrukcie sa zohrievajú priamo, nie prostredníctvom interiérového vzduchu. Vďaka tomu majú stavebné konštrukcie väčšiu povrchovú teplotu než samotný vzduch v miestnosti a vyžarujú teplo do okolia, na vnútorné zariadenie a na ľudí. Ľudia sa cítia príjemne, ak je v ich dome či byte nastavená teplota okolo 22°C, pričom pri podlahovom kúrení je možné nastaviť o niečo nižšiu teplotu v miestnosti pri zachovaní príjemnej pocitovej teploty.

Systémy Podlahového Vykurovania REHAU pre Rôzne Aplikácie

Plošné vykurovanie a chladenie pre bytovú výstavbu

REHAU poskytuje systémy plošného vykurovania pre novostavby a sanácie, ktoré presviedčajú osvedčenou kvalitou, maximálnou mierou bezpečnosti a časovo úspornými montážnymi koncepciami. Pre časovo náročné stavby v oblasti kvalitnej bytovej a komerčnej výstavby odporúčajú systém RAUTHERM NEO-X5 so systémom nopovej dosky Varionova.

Pre trvalo udržateľné vykurovanie bez kompromisov je určené nové podlahové vykurovanie s nopovým systémom Varionova RE 30-2, ktoré obsahuje 46 % recyklovaného materiálu v izolácii nopovej dosky. Pre projektovú výstavbu je vhodný systém RAUTHERM NEO-X5 s doskou Tacker, ktorá urýchľuje pokládku na veľkých plochách. Kvalitné dosky Tacker v sebe spájajú kročajovú izoláciu, tepelnú izoláciu a zafixovanie rúrok v jedinom komponente.

S reguláciou jednotlivých miestností NEA SMART 2.0 je možné pohodlne riadiť plošné vykurovanie alebo chladenie.

Plošné vykurovanie a chladiace systémy v nebytových priestoroch

Moderná architektúra, klimatické vplyvy a narastajúce využívanie výpočtovej techniky kladú vysoké nároky na inovatívnu techniku budov. REHAU ponúka vhodné riešenia pre plošné chladenie a systémy plošného vykurovania pre veľké projekty v oblasti priemyselných, komerčných a administratívnych budov. Systémy na temperovanie betónového jadra (BKT) bodujú dlhovekými materiálmi, ich montáž je rýchla a jednoduchá, čo šetrí cenný čas v realizačnej fáze.

Špeciálne Aplikácie

• Priemyselné plošné vykurovanie: Bezúdržbové a cenovo nenáročné na prevádzku. Vysoký podiel sálavého tepla a nízky teplotný profil rúrok RAUTHERM S uložených v podlahe znižujú prevádzkové náklady.
• Vykurovanie vonkajších plôch: Zvyšuje bezpečnosť premávky aj pri chlade bez snehu a ľadu. Nebezpečné zóny v zimnom období, ako sú cesty, vjazdy, rampy, pristávacie plochy pre vrtuľníky či pešie zóny, môžu byť udržiavané bez snehu a ľadu, čím sa znižuje počet dopravných zápch a nehôd. Betón na mostoch zamŕza rýchlejšie ako na bežných úsekoch ciest, čo toto vykurovanie efektívne rieši.
• Vykurovanie trávnikov: Systém, ktorý vedie na svetovom trhu, umožňuje športovať aj pri veľkom chlade či vlhku na viac ako 400 štadiónoch a v tréningových strediskách po celom svete. Ponúka výhody pre prírodný aj umelý trávnik, rýchlu a jednoduchú montáž, presné upevnenie rúr systémom RAILFIX a predizolovaný Tichelmannov rozvodný systém.
• Vykurovanie pružných podláh: Ponúka temperovanú športovú podlahu v štyroch variantoch.

Detailný Prehľad Systémov Pokládky REHAU

REHAU ponúka pre podlahové vykurovanie široký výber spôsobov pokládky, od systémových dosiek VARIONOVA so štupľami cez pripináčikový systém Tacker až po horúcu novinku - systém SPEED využívajúci suchý zips.

Systém RAUTHERM SPEED

RAUTHERM SPEED robí svojmu menu česť a umožňuje pokládku bez náradia iba jedným človekom. Systém suchého zipsu je určený pre jednorodinné, dvojrodinné aj viacrodinné domy, pričom stačí vyrolovať, nasucho nalepiť a je hotovo.

• RAUTHERM SPEED plus 2.0: Polystyrénová doska vybavená suchým zipsom umožňuje beznástrojovú montáž rúrok a má tepelnú a kročajovú izoláciu.
• RAUTHERM SPEED silent: Rýchly, tichý a trvalo udržateľný systém na suchý zips. Inovatívne dosky RAUTHERM SPEED silent kombinujú výhody technológie suchého zipsu s výnimočnými vlastnosťami minerálnej vlny, vďaka čomu sú ideálne pri náročnejších požiadavkách na izoláciu kročajového hluku a vyznačujú sa aj nízkou horľavosťou.
• RAUTHERM SPEED plus renova: Systém suchého zipsu špeciálne na sanáciu. Vďaka perforácii rohože je nivelačná hmota priamo spojená s podkladom, čo umožňuje minimálnu celkovú konštrukčnú výšku už od 16 mm. Tento systém s nízkou konštrukčnou výškou na báze suchého zipsu umožňuje najnižšiu celkovú konštrukčnú výšku 41 mm bez tepelnej izolácie.

Systémová doska Varionova

• Varionova RE 30-2: Táto systémová doska so „zeleným odtlačkom chodidla“ je výsledkom požiadavky obehového hospodárstva pri vylepšenej kvalite výrobku. Skladá sa z viac ako 46 % recyklovaného materiálu. Špeciálne recyklované sivé EPS, v ktorom je obsiahnutá kročajová izolácia, má pozitívny vplyv na vlastnosti izolácie. Navyše je balenie výrobku vyrobené podľa predpisov FSC pre trvalo udržateľné lesné hospodárstvo.
• Systém systémovej dosky Varionova s RAUTHERM NEO-X5: Extrémne efektívna, rýchla a spoľahlivá voľba pre kvalitnú bytovú a komerčnú výstavbu. Vďaka jednoduchej pokládke a výbornej pochôdznosti sa osvedčila ako ideálne riešenie pre časovo náročné stavby a zároveň ako výhoda pre nasledujúce remeselné práce.

Systém dosky Tacker s RAUTHERM NEO X-5

Umožňuje rýchlejšiu prácu na veľkých plochách a je klasikou v projektovej výstavbe. Kvalitné dosky Tacker spájajú kročajovú izoláciu, tepelnú izoláciu a upevnenie rúrok do jedného komponentu.

Systémy suchej pokládky

Keď sa vyžaduje rýchla, jednoduchá a ľahká práca, systémy suchej pokládky REHAU sú obľúbenou voľbou pri sanácii objektov. Presvedčia rýchlym časom inštalácie a nízkou konštrukčnou výškou. Vďaka nízkej hmotnosti sú vhodné dokonca aj ako sanačný systém pre historické budovy. Systémy ako RAUTHERM NEO X-5 a TS-14 sú bezhlučné vďaka novému typu suroviny.

Systém RAUTAC 10

Tento všestranný systém upevnenia rúr je extrémne plochý, absolútne bezpečný a úžasne jednoduchý. Vďaka nízkej konštrukčnej výške je ideálny na sanáciu. V novostavbách sa systém RAUTAC 10 pokladá jednoducho na už položenú izoláciu, čo zabezpečuje kompletnú priľnavosť poteru, izoláciu a ochranu pred hlukom. Dosky na uchytenie rúrok možno použiť na izoláciu z minerálnej vlny s vysokou hodnotou kročajovej izolácie až do 34 dB, ale aj na pôvodnú izoláciu EPS alebo PUR.

Systémy pre súvislé prívody (GEG)

Systémy RAUTHERM iso SPEED K a RAUTHERM iso TAC 10 sú určené na inštaláciu súvislých prívodov v súlade s GEG v prípade vykurovania teplou vodou, resp. podlahového vykurovania. Obidve riešenia inštalujú súvislé prívody na úrovni izolácie. Následne aplikované systémy s doskou na uchytenie rúrok RAUTAC 10 alebo RAUTHERM SPEED plus 2.0 slúžia ako účinná krycia vrstva a chránia inštalované potrubia aj príslušnú izoláciu. Výrazne sa obmedzí prestup tepla zo súvislých prívodov do miestnosti, čo umožňuje lepšiu regulovateľnosť teploty v jednotlivých miestnostiach. Obe krycie vrstvy fungujú ako účinná vrstva na rozloženie zaťaženia a zachovávajú vlastnosti kročajovej izolácie.

Rúrky a Spoje REHAU

Rúrky REHAU sú vyrobené zo sieťovaného polyetylénu PE-Xa najvyššej kvality „A“, ktorý patrí k absolútnej špičke. Rúrky sa sieťujú chemickým procesom už počas výroby, kde sa jednotlivé molekuly polyetylénu spoja do trojrozmernej siete. Toto predurčuje PE-Xa vynikajúce vlastnosti.

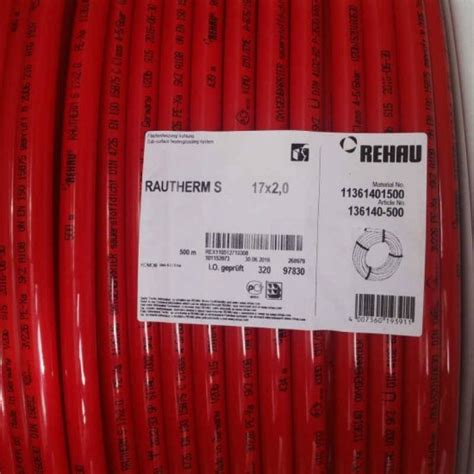

Rúra RAUTHERM S a spojovacia násuvná objímka sú ústrednými časťami plošného vykurovania a chladenia REHAU. Pri používaní vykurovacích rúr RAUTHERM S z RAU PE-Xa sa staviate na kvalite „Made in Germany“. Tieto rúry sú pružné, stavebne vhodné a kyslík neprepúšťajúce, registrované na DIN CERTCO.

Rozdeľovače pre Podlahové Vykurovanie REHAU

Na rozvádzanie tepla v systémoch podlahového vykurovania REHAU sú k dispozícii rôzne rozdeľovače vykurovacích okruhov. Ich úlohou je riadiť množstvo vykurovacej vody, ktorá prúdi do potrubia, a hydraulicky vyregulovať systém.

Rozdeľovač HKVD SX-AG

Ide o kvalitný rozdeľovač vykurovacích okruhov vyrobený zo špeciálneho profilu z ušľachtilej CrNi ocele 1.4301, ktorá zaručuje vysokú odolnosť voči korózii, pevnosť a dlhú životnosť. Je určený na rozvod a hydraulické vyregulovanie vody v systémoch podlahového vykurovania.

Rozdeľovač je vybavený prietokomermi s rozsahom 0-5 l/min a červeným aretačným krúžkom na jednoduché vizuálne nastavenie prietoku. Na spätnom zberači sa nachádzajú integrované termostatické ventily s pripojovacím závitom M30 × 1,5 pre montáž termoelektrických pohonov. Súčasťou dodávky sú aj uzatváracie prvky, odvzdušňovací a plniaci kohút, záslepky a kompletná montážna sada.

Polymérny rozdeľovač RAUTHERM SPEED HKV-D P

Tento polymérny rozdeľovač vykurovacích okruhov REHAU je určený na jednoduchú montáž vďaka jednotlivej rozvodnej tyči. Prívodný a vratný tok sú termicky oddelené v jednotlivej rozvodnej tyči, vďaka čomu sú veľmi ľahké a kompaktné. Rozdeľovač sa zafixuje v rozvodnej skrini jediným kliknutím.

Rozdeľovač vykurovacích okruhov HKV-D

Rozdeľovače vykurovacích okruhov HKV‑D je možné spojiť s potrubiami podlahového vykurovania rýchlo, bezpečne a jednoducho pomocou skrutkového spoja s upínacím krúžkom.

Priemyselné rozdeľovače

• RAUTHERM IM-D S 32: Ponúka väčší prierez na optimálny prietok. Základná rúrka tohto priemyselného rozdeľovača je hydraulicky ekvivalentná 2-palcovej rúrke, čo pokrýva súčasný trend vyšších prietokov. Kompaktná konštrukcia a nízka hmotnosť uľahčujú montáž priemyselných rozdeľovačov. Disponuje integrovaným prietokomerom 0‑8 l/min.
• Priemyselný rozdeľovač IM: Osvedčené mosadzné priemyselné rozdeľovače RAUTHERM IM sú dostupné vrátane príslušenstva a priemyselných rozvodných skríň.

Predpripravené jednotky rozdeľovača RAUTHERM Units

Sú to predupravené jednotky rozdeľovača s rozvodnou skriňou, rozdeľovačom vykurovacích okruhov a nadstavbovým dielom. Vďaka jednotkám RAUTHERM Units ide práca na stavbe rýchlejšie a efektívnejšie. Zjednodušuje sa proces kalkulácie a objednávky, ktoré prebiehajú cez online objednávkový formulár.

Rozvodné skrine

REHAU ponúka rozvodné skrine pre nadomietkovú a podomietkovú montáž, ako aj suchú pokládku (montáž na sadrokartón), zabezpečujúc tak vybavenie pre každú príležitosť.

Inteligentná Regulácia NEA SMART 2.0

Regulácia NEA SMART 2.0 slúži na pohodlné riadenie plošného vykurovania alebo chladenia. Termostat NEA Smart 2.0 s inteligentnou reguláciou teploty riadi rozdeľovač podlahového vykurovania a reguluje množstvo vykurovacej vody, ktorá prúdi do potrubia, čo môže priniesť úsporu energie až do 20 %.

Systém sa dokáže učiť z vykurovacieho a používateľského správania a automaticky sa mu prispôsobuje. Nastavenie teploty je možné aj pohodlne cez hlasový ovládací systém Alexa. Inteligentné funkcie, ako sú Geofencing, rozpoznávanie otvárania okien či samozrejmý režim šetrenia energie, umožňujú dosahovať úsporu energie až o 20 %. Kúrenie možno pohodlne znížiť aj keď ste na cestách. Elegantný nadčasový dizajn priestorového regulátora v dvoch farebných variantoch (biela alebo čierna) s voliteľným svetelným rámčekom pre nepriame osvetlenie a modernou LED maticou na displeji dokonale integruje systém do akéhokoľvek priestoru.

REHAU ponúka perfektne zosúladený kompletný systém, kde všetky komponenty pre optimálnu súhru plošných systémov vykurovania/chladenia a regulácie pochádzajú z jednej ruky.

Tepelné Zdroje a Energetická Účinnosť

Podlahové vykurovanie pracuje s relatívne nízkymi teplotami vykurovacej vody (30 až 45 °C). Preto sú dnes ideálnymi zdrojmi tepla bežné tepelné čerpadlá alebo solárne kolektory, ktoré vedia najefektívnejšie pracovať práve v tomto nízkoteplotnom režime. Týmto sa otvára možnosť použitia obnoviteľných zdrojov energie, čím je možné ušetriť ďalšiu energiu. Je možné použiť aj konvenčné zdroje tepla, napríklad kondenzačné kotly.

Podlahové vykurovanie môže ušetriť až 15 % energie na vykurovaní oproti radiátorom. Hoci výška investičných nákladov pri plošnom vykurovaní je v porovnaní s klasickým asi o 20 až 30 % vyššia, vzhľadom na úsporu energie je to reálne návratná investícia, ktorej návratnosť sa odhaduje na rádovo do 5 rokov. Pri ústrednom kúrení v starších bytových domoch, ktoré sú pre vysokoteplotné systémy (radiátory s teplotou vody cca 65-75°C), by bolo potrebné zabezpečiť zníženie teploty vody zmiešavaním.

Inštalácia, Krytiny a Údržba

Dilatácia a okrajové pásky

Vykurovacie okruhy je potrebné ukladať tak, aby dilatácia neprechádzala cez okruh. Dilatáciou môže prechádzať iba napájacie potrubie, a v tejto časti je potrebné rúrky opatriť chráničkou cca 15 cm na obidve strany. Pri tvrdých krytinách, ako je keramika, musia byť dilatácie zachované až k hornej hrane krytiny. Vykurovací poter je nutné oddeliť po celom obvode okrajovou dilatačnou páskou.

Podlahové krytiny

Pri tepelno-technickom výpočte podlahového vykurovania je nutné zohľadniť odpor kladený vedením tepla podlahovou krytinou. Všeobecným pravidlom je, že tento odpor by nemal prekročiť maximálnu hodnotu R = 0,15 m²K/W.

• Minerálne podlahové krytiny: Kameň alebo keramické podlahové krytiny sú pre podlahové vykurovanie najvhodnejšie, pretože majú vynikajúcu tepelnú vodivosť. Ich nevýhodou je nízka pocitová teplota, ak podlahovka nie je v prevádzke mimo sezóny.
• Plávajúce laminátové alebo drevené podlahové krytiny: Veľmi využívaný variant, pričom sa odporúča, aby mali z výroby potvrdenú vhodnosť na použitie s podlahovým vykurovaním. V tomto prípade je ich hrúbka väčšinou okolo 8 až 10 mm, nie však viac ako 15 mm. Je dobré venovať pozornosť aj podložke plávajúcej podlahy, pričom vhodné varianty bývajú značené výrobcom.
• PVC podlahy: V zásade sú vhodné, no odporúča sa lepenie.
• Koberce: Mali by byť na dosiahnutie lepšieho prestupu tepla lepené a označené ako vhodné pre podlahovku.

Kvalita vykurovacej vody a servis

Už pri plnení nového vykurovacieho systému je nutné systém napustiť upravenou „demineralizovanou vodou“. Po naplnení vykurovacieho systému vykurovacou vodou je nutné do systému aplikovať biocídny prípravok na zamedzenie prítomnosti a ďalšieho rozmnožovania mikroorganizmov. Podlahové vykurovania a vykurovacie systémy sú servisované zároveň so servisnou prehliadkou zdroja vykurovania (kondenzačný kotol, tepelné čerpadlo), kedy servisný technik meraním kontroluje kvalitu vykurovacej vody.

Mýty a Fakty o Podlahovom Vykurovaní

Systémy moderného plošného vykurovania v žiadnom prípade nie sú zdraviu škodlivé. Dôležitou podmienkou je dodržať maximálne teploty ohrievaných povrchov na zdraviu neškodnej úrovni - pri podlahovom vykurovaní 25 až 27 °C, pri stenovom vykurovaní 35 °C a pri stropnom 29 °C. Inak sa systém stane nielen nekomfortným, ale aj neoptimálnym pre naše zdravie. Správne nastavenie je záležitosťou správneho naprojektovania a realizácie, preto má REHAU pripravené profesionálne spracované technické informácie pre projektantov a pravidelne školí realizačné firmy.

Mýtus o zdravotnej škodlivosti vznikol v minulosti, keď podlahové vykurovanie nebolo regulované a teplota povrchu podlahy často vysoko presahovala spomínanú prípustnú teplotu. Správne vyregulovaná podlahovka vás pri dotyku ruky s podlahou nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti by mala byť totožná s povrchovou teplotou ľudského tela, čo je asi 28 až 30 °C. Starosti so správnou reguláciou ľahko prevezmú inteligentné systémy regulácie REHAU ako súčasť kompletného sortimentu.

Podlahové vykurovanie je vhodné inštalovať do všetkých vykurovaných miestností. Dnes už nie je dôvod kombinovať podlahové vykurovanie s radiátormi, napríklad v spálni. Jeho výkon je spravidla viac ako postačujúci napriek rozmiestnenému nábytku alebo posteliam. Radiátory sa odporúčajú inštalovať v kúpeľni pre lepší tepelný komfort a zároveň na vysušenie zavesených uterákov. Zvážiť inštaláciu väčšieho radiátora v garáži alebo v pivnici, kde bude fungovať aj s použitím nižších teplôt vykurovacej vody, môže byť tiež účelné, aby sa systém zbytočne neskomplikoval a nepredražil.

Iné riešenia REHAU pre optimálnu klímu

REHAU dopĺňa svoje systémy plošného vykurovania a chladenia regulačnou technikou.

Stenové vykurovanie/chladenie

Ponúka príjemné teplo a jemné chladenie. Na tepelnú aktiváciu stropov sú k dispozícii systémy pokládky pre mokrú aj suchú výstavbu. Suchý spôsob výstavby sa montuje rýchlo, keďže ide o predupravenú sadrokartónovú dosku s integrovanou rúrkou a predvŕtaným upevňovacím rastrom.

Chladiaci/vykurovací strop RAUTHERM NEO Contact

Tento systém poskytuje skutočné oddelenie remeselných oblastí. Medzi jeho výhody patrí vysoký chladiaci výkon až do 75 W/m², rýchla inštalácia vďaka predupraveným modulom, asymetrickému držiaku modulov a beznástrojovému napojeniu rúrok pomocou zásuvnej spojky RAUTHERM NEO Easy Push 10. Moduly je možné zavesiť bez nutnosti dodatočného otvárania nosnej spodnej konštrukcie. Je univerzálne využiteľný - s hladkými alebo akustickými sadrokartónovými povrchmi, vhodný pre novostavby aj sanácie, nebytové aj bytové objekty.

Temperovanie betónového jadra (BKT)

Vďaka štyrom systémom REHAU je vždy k dispozícii správne riešenie. Systémy na temperovanie betónového jadra (BKT) a temperovanie betónového jadra pri povrchu (oBKT) bodujú svojimi dlhovekými materiálmi, medzi ktoré patrí rúrka RAUTHERM S z PE‑Xa a trvalé utesnenie techniky spojovania bez O-krúžka, ktoré možno použiť aj bez revízneho otvoru.

Záruka a Podpora REHAU

Ak v betónovom poteri praskne poškodená rúrka alebo tvarovka podlahového vykurovania, REHAU počas 10 rokov bezplatne vymení chybný tovar a pokryje škody vzniknuté pri sanácii takejto poruchy až do výšky 500 000 €. Spoločnosť REHAU je na trhu už takmer 50 rokov a kladie dôraz na kvalitu, používa kvalitné zariadenia, materiály a nadštandardné izolácie. Zabezpečuje kvalitný a rýchly servis v prípade poruchy alebo potreby zmeny nastavenia.

Inštalovanie tepelného čerpadla nie je len ekonomicky výhodné, ale aj zodpovedné voči životnému prostrediu. Špecialisti REHAU na vykurovacie systémy pomáhajú pri výbere a inštalácii systému, ktorý bude najlepšie vyhovovať potrebám zákazníkov. Majú pripravené profesionálne spracované technické informácie pre projektantov a pravidelne školia realizačné firmy.
