Rozdeľovače pre podlahové kúrenie

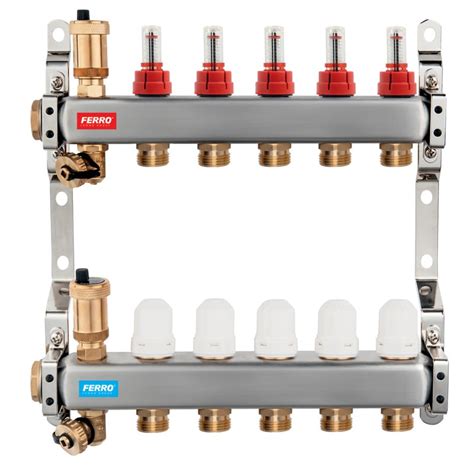

Rozdeľovač s prietokomermi je najpoužívanejší rozdeľovač pre podlahové kúrenie. Tieto rozdeľovače sú neodmysliteľnou súčasťou systémov podlahového vykurovania a umožňujú efektívnu reguláciu toku vody.

Základné typy a zostavy rozdeľovačov

Na trhu sú dostupné rôzne zostavy rozdeľovačov, ktoré sú určené pre odlišný počet okruhov. Zostavy zložené z dvoch jednoduchých rozdeľovačov a dvoch držiakov sú bežne dostupné pre 4, 5, 6, 7, 8, 9 a 10 okruhov.

Okrem zostáv špecificky určených pre podlahové kúrenie existujú aj cenovo výhodné komplety rozdeľovačov, ktoré sú ideálne pre rozvody kúrenia radiátormi.

Výhody použitia rozdeľovača

Rozdeľovače na podlahové alebo radiátorové kúrenie sú zariadenia na miešanie a rozdeľovanie toku vody z kotla k radiátorom alebo podlahovému vykurovaniu. Riešenie kúrenia cez takýto rozdeľovač prináša mnoho výhod:

• Regulácia prietoku vody: Umožňuje jednoducho regulovať jednotlivé vetvy podlahového vykurovania, čím sa dosiahne rovnomerné odovzdávanie tepla do podlahy.
• Vyvažovanie rozvodov: Poskytuje možnosť vyváženia rozvodov v radiátorovom kúrení.

K dispozícii sú aj rozdeľovače osadené s čerpadlom, ktoré sú používané pri rozsiahlejšom podlahovom kúrení alebo pri kombinácii podlahového kúrenia s radiátorovým systémom.

Pokročilé funkcie a typy rozdeľovačov

Vďaka prepracovanej regulácii rozdeľovačov, ako napríklad značky Giacomini, sa nastavenie systému a jednotlivých okruhov stáva pomerne jednoduchým, no zároveň veľmi účinným úkonom.

Predmontované rozdeľovače Giacomini

• R553FZYKE: Tento typ sa skladá zo vstupnej tyče so vstavanými regulačnými šróbeniami s mechanickou pamäťou pre každý okruh a s prietokomermi, a výstupnej tyče so vstavanými termostatickými ventilmi pre každý okruh s ručnou hlavicou. Ručnú hlavicu je možné vymeniť za termoelektrickú hlavicu R473 alebo R478.
• R553 FDB: Podobne ako R553FZYKE, tento rozdeľovač má vstupnú tyč s regulačnými šróbeniami a prietokomermi. Výstupná tyč obsahuje termostatické ventily s dynamickou reguláciou prietoku a ručnú hlavicu, ktorú možno nahradiť termoelektrickou hlavicou R473 alebo R473M.
• R553FKDB: Vstupná tyč je vybavená regulačnými šróbeniami s mechanickou pamäťou a prietokomermi. Výstupná tyč obsahuje termostatické ventily s dynamickou reguláciou prietoku a ručnou hlavicou, ktorá je kompatibilná s termoelektrickými hlavicami R473 alebo R478. Prívodná aj výstupná tyč sú upevnené na konzolách R588Z.
• R553D: Tento rozdeľovač má vstupnú tyč s regulačnými šróbeniami pre vyváženie s mechanickou pamäťou pre každý okruh. Výstupná tyč obsahuje termostatické ventily pre každý okruh s ručnou hlavicou, ktorú je možné vymeniť za termoelektrickú hlavicu R473 alebo R478.

K dispozícii sú aj rozdeľovače s označením R553E 1"x3/4" eurokon.

Materiály a technické aspekty

Pri inštaláciách podlahového vykurovania sa čoraz častejšie stretávame s nevhodne zvolenými zmiešavacími zostavami, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody. Zvlášť dôležité je to v spojení s nízkoteplotnými zdrojmi, ako sú tepelné čerpadlá.

Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú pravidelne testované podľa národných a európskych noriem, vrátane testovania za extrémnych podmienok (vysoká teplota a tlak). Trvanlivosť týchto produktov je určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.

Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nenápadný vykurovací systém. Jeho ekonomiku prevádzky je možné významne zlepšiť kombináciou s nízkoteplotnými zdrojmi tepla, ako sú napríklad tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií v rozsahu 10 % až 13 %.

Ideálna skladba pre inštaláciu podlahového vykurovania zahŕňa dostatočnú tepelnú izoláciu, pevnostnú fixáciu vykurovacej trubky a stabilitu betónovej dosky, pričom vplyv na výškovú skladbu má aj typ betónovej mazaniny.

Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže v určitých okolnostiach spôsobiť zdravotné problémy, najmä s krvným obehom.

Náradie a príslušenstvo

Lisovacie zariadenia pre realizáciu systémov ALPEX, ALPEX - GAS ale aj IVAR.PRESS FITTING SYTEM je možné si vyžiadať prostredníctvom obchodných zástupcov alebo cez objednávku náradia na internetovej stránke www.ivarsk.sk v sekcii požičovňa náradia. Zapožičanie je bezplatné na 14 dní.

K dispozícii sú aj rôzne typy skriniek k podlahovému vykurovaniu s držiakom a zámkom, ktoré slúžia na inštaláciu rozdeľovača. Tieto skrinky sú lakované v bielej farbe a sú vhodné na montáž na stenu.

Medzi ďalšie relevantné komponenty patria:

• Hliníková fólia s rastrom pre podlahové kúrenie
• Spony Tacker
• Rúry na podlahové kúrenie (plastohliníkové, PEX-AL-PEX, PERT AL PERT)
• Ohýbačky rúr
• Koleno na podlahové kúrenie
• Nerezové rozdeľovače (napr. značky HERZ, REHAU, Sanha, RAFTEC)
• Hydraulické skupiny
