Podlahové vykurovanie: Rozdeľovač, princíp fungovania a obmedzovač teploty

Rozdeľovač podlahového vykurovania je kľúčovou súčasťou systému hydronického podlahového vykurovania. Slúži ako centrálny rozvodný bod teplej vody alebo vykurovacej kvapaliny, ktorá sa privádza do jednotlivých vykurovacích okruhov v budove. Rozdeľovač zaisťuje správne vyváženie a riadenie distribúcie tepla, čo umožňuje efektívne a pohodlné vykurovanie v každej zóne alebo miestnosti.

Funkcia a komponenty rozdeľovača

Hlavnou funkciou rozdeľovača podlahového vykurovania je riadenie a rozdeľovanie prietoku ohriatej vody alebo vykurovacej kvapaliny do jednotlivých vykurovacích okruhov. Funguje ako centrálny uzol, kde sa prívodné potrubie od zdroja tepla (napríklad kotla alebo tepelného čerpadla) pripája k jednotlivým okruhom.

Kľúčové komponenty rozdeľovača:

• Prívodné a vratné prípojky: Rozdeľovač má vstupné a výstupné prípojky pre prívodné a vratné potrubie.
• Prietokomery: Prietokomery sú zabudované do každého jednotlivého okruhu na meranie prietoku vody prechádzajúcej týmto špecifickým okruhom. Otáčaním čiernej (červenej) matice doľava v smere šípky zvyšujete prietok vody vykurovacou slučkou od 0 do 5 l/min.
• Vyvažovacie ventily: Vyvažovacie ventily pomáhajú regulovať prietok vody do každého okruhu.
• Zmiešavací ventil: V niektorých systémoch môže byť do rozdeľovača zabudovaný zmiešavací ventil na reguláciu teploty ohriatej vody pred jej distribúciou do okruhov.

Princíp fungovania rozdeľovača:

1. Zdroj tepla: Ohriata voda alebo vykurovacia kvapalina sa privádza zo zdroja tepla, akým je kotol alebo tepelné čerpadlo, a vstupuje do prívodnej prípojky rozdeľovača.
2. Rozvody do okruhov: Z prívodnej prípojky je ohriata voda rozvádzaná do jednotlivých okruhov cez prietokomery a vyvažovacie ventily.
3. Vyvažovanie a regulácia: Prietokomery a vyvažovacie ventily umožňujú presné vyváženie a riadenie tepelného výkonu do každej zóny alebo miestnosti.
4. Spätná cesta: Po cirkulácii cez vykurovacie okruhy sa ochladená voda vracia späť do rozdeľovača cez spätné prípojky.

Regulácia teploty podlahového vykurovania

Pri teplovodnom vykurovacom systéme sa na reguláciu teploty používa rozdeľovač. Ten predstavuje akúsi riadiacu jednotku, ktorá rozdeľuje prietok vody do jednotlivých okruhov a miestností s podlahovým vykurovaním. Ovládaním prietokov je možné nastavovať pre rôzne miestnosti rôzne teploty, čím sa reguluje aj teplota plochy a miestnosti.

Moderné regulačné systémy

Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť vo vašom dome. Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť, čím sú optimalizované náklady na vykurovanie. Po zmene nastavení je dobré počkať niekoľko dní, kým sa zmeny prejavia.

Nová NEA SMART 2.0 je už 5. generáciou regulačných systémov Rehau špeciálne vyvinutých pre plošné systémy, akým je podlahové vykurovanie. S inteligentnými funkciami, ako je geofencing, funkcia rozpoznávania otvorených okien alebo nezávislý režim úspory energie je možná energetická úspora až 20 %. NEA SMART 2.0 sa učí z návykov používania vykurovania zákazníkov a automaticky sa prispôsobí.

Nastavenie prietokomerov

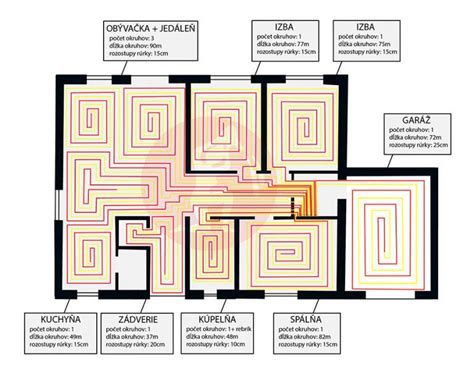

Pri základnom nastavení je najdlhší okruh otvorený na maximum a ostatné sú priškrtené v pomere dĺžok. Okruh s polovičnou dĺžkou priškrtíme o polovicu.

Optimálna teplota podlahy a jej vplyv na zdravie

Podlahové kúrenie je stabilné, čo sa týka výkonu odovzdávacej plochy a je nemožné ho zakryť ako napríklad radiátor. Správne vyregulovaná podlahovka pri dotyku ruky s podlahou vás nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti 29 °C je totožná s povrchovou teplotou ľudského tela 28 - 30 °C. Dlhodobé prekračovanie optimálnej teploty nie je pre ľudské zdravie vhodné.

Optimálna teplota podlahy závisí od viacerých faktorov, vrátane:

• Materiálu podlahy
• Typu miestnosti
• Obutých osôb v miestnosti

Vo všeobecnosti platí:

• Pre miestnosti, kde osoby dlhodobo sedia, je vhodná teplota 25°C.
• Pre miestnosti, kde sa viac stojí alebo chodí, je odporúčaná teplota 23°C.
• Teplota podlahy by nemala prekročiť 29°C.

Regulácia teploty vykurovacej vody

Prekvapivo, teplota vykurovacej vody v podlahovom systéme nemusí byť taká vysoká ako pri radiátoroch. Vďaka veľkej ploche, ktorú vykurovanie pokrýva, stačí regulovať vykurovaciu vodu na 30-40°C. To umožňuje významné úspory nákladov na vykurovanie. V porovnaní s radiátormi, kde teplota vykurovacej vody je cca 40°-55°C, dosiahne podlahový vykurovací systém rovnakú cieľovú teplotu v interiéri pomocou nižšej teploty vykurovacieho média. Nízka teplota vody je postačujúca primárne z dôvodu veľkej vykurovacej plochy podlahy.

Priorita regulácie: Vzduch vs. Podlaha

Pri regulácii podlahového vykurovania je dôležité rozlišovať:

• Priorita vzduchu: Po dosiahnutí požadovanej teploty vzduchu sa vykurovanie vypne. Podlahová sonda tu slúži ako bezpečnostná funkcia proti prehriatiu.
• Priorita podlahy: Udržiava sa nastavená teplota podlahy.

Hlavný regulátor by mal byť programovateľný termostat s možnosťou voľby režimov: len podlaha, len priestor, alebo podlaha a priestor.

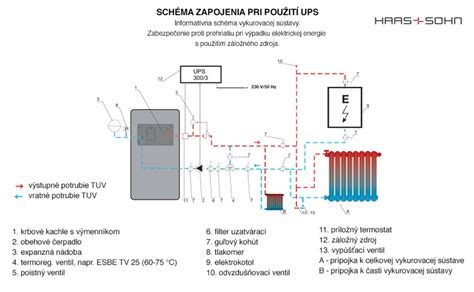

Bezpečnostný obmedzovač teploty (BOT)

Bezpečnostný obmedzovač teploty (BOT) je kľúčovým prvkom vykurovacieho systému, ktorý chráni zariadenia pred príliš vysokými teplotami. Funguje tak, že vypne horák alebo preruší prívod paliva, čím zabraňuje poškodeniu vykurovacieho zariadenia a súvisiacich komponentov. BOT monitoruje teplotu vykurovacej vody a reaguje najmä v prípade vážnych problémov so zdrojom tepla alebo samotným zariadením.

Princíp fungovania BOT

BOT je koncipovaný tak, že poskytuje maximálnu bezpečnosť aj v prípade nejakej poruchy. BOT zareaguje spravidla len vtedy, ak vznikol vážny problém s ním alebo so zdrojom tepla. Po jeho odstránení sa dá zariadenie väčšinou odblokovať len manuálne. Majiteľom domov sa však odporúča kontrola zo strany inštalatéra, aby sa vyhli vážnemu poškodeniu vykurovacieho systému.

Aby bezpečnostný obmedzovač teploty v praxi zareagoval len vo vážnom prípade, často sa kombinuje so snímačom alebo regulátorom teploty. Aj tieto komponenty monitorujú teplotu média vo vykurovacom zariadení. V prípade prekročenia vopred nastavenej hodnoty zastavia prívod tepla, po uplynutí určitej doby ho však znovu uvoľnia.

Oblasti použitia BOT

• Olejové a plynové vykurovacie systémy: BOT monitoruje teplotu vody v kotle. Ak teplota stúpne (napríklad ak systém prestane odoberať teplo), BOT sa aktivuje a zastaví spaľovanie.
• Ústredné vykurovanie: Okrem kotla sa BOT stará o ochranu rozvetvenej potrubnej siete, armatúr a vykurovacích plôch pred vysokými teplotami cirkulujúcej vykurovacej vody. Je to obzvlášť dôležité pri plošnom (podlahovom) vykurovacom systéme, ktorý je integrovaný do stavebných prvkov.
• Elektricky alebo plynovo vyhrievané zariadenia na ohrev teplej vody: Tieto systémy často pracujú v rozsahu 45-60°C. BOT ich chráni nielen pred vysokými teplotami a poškodením techniky, ale aj pred popálením.

Obmedzovač teploty IMI RTL a COMPUTHERM TF-13

Obmedzovač teploty IMI RTL obmedzuje teplotu vratnej vody vracajúcej sa z koncového vykurovacieho telesa alebo z konca podlahového vykurovania. Je určený pre menšie miestnosti s plochou do 15 m² a nemal by byť inštalovaný v blízkosti rozdeľovača, aby nebol ovplyvnený nadmernou teplotou. Nastavenie teploty sa vykonáva pomocou termostatickej hlavice, ktorá sníma teplotu prúdiaceho média.

COMPUTHERM TF-13 je kapilárny termostatický hlavicový obmedzovač teploty. Vďaka ponornej prechodke sníma teplotu kvapaliny v potrubí. Ventil sa otvára, ak je teplota prostredia nižšia ako nastavená hodnota, a zatvára sa, ak je vyššia. Odporúča sa najmä na nastavenie a obmedzenie teploty podlahového vykurovania.

Typy rozdeľovačov podlahového vykurovania a ich výber

Rozdeľovače podlahového kúrenia môžeme rozdeliť v závislosti od tepelnej potreby budovy a spôsobu fungovania vykurovacieho systému.

Pre budovy s nízkou tepelnou potrebou

V budovách s nízkou tepelnou potrebou je možné použiť len podlahovku. V takom prípade práve tzv. rozdeľovač, ktorý rozdeľuje vodu z vykurovacieho systému priamo do okruhov podlahového kúrenia, je postačujúci. Ide o budovy s malou tepelnou potrebou (nízke miestnosti, malá plocha, nedostatok veľkého množstva okien, chýbajúce veľké presklené plochy, dobrá izolácia podkladu ako aj stien a strechy).

Pre zmiešané systémy (podlahové kúrenie + radiátory)

V starých budovách s veľkou tepelnou potrebou podlahovka nemusí stačiť na vykurovanie celej plochy - optimálne môže byť napríklad kombinovaný systém s radiátormi. Ak budova vyžaduje použitie zmiešaného podlahovo-radiátorového vykurovacieho systému, bude nutné zvoliť hybridný rozdeľovač pre podlahové kúrenie. V popisovanom prípade musí byť rozdeľovač vybavený primeraným množstvom miešacích a regulačných ventilov, aby zabezpečil optimálnu teplotu v každej miestnosti.

Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do príslušných vykurovacích zariadení. Mnohí dodávatelia odporúčajú namiesto použitia jedného rozdeľovača pre podlahovku a radiátory - dva oddelené rozdeľovače, určené osobitne pre obiehy podlahového vykurovania a osobitne pre obiehy radiátorov. Hlavným argumentom je fakt, že tieto obiehy vyžadujú úplne odlišné zásobovanie teplotou. Slučky podlahového vykurovania by mali byť zásobované teplotou v rozmedzí 30-35°C, zatiaľ čo radiátory zvyčajne vyžadujú teplotu 45-55°C. Z tohto dôvodu môže byť dobrým riešením nastaviť zásobovanie zdroja tepla na vyššiu teplotu, ktorou zásobíme celý systém, hlavne radiátory. Pred rozdeľovačom podlahového vykurovania potom nainštalujeme ďalší termostatický ventil, ktorý premieša vodu tak, aby dosiahla požadovanú nižšiu teplotu pre podlahové vykurovanie. Zásobovanie radiátorov príliš nízkou teplotou nie je efektívne, a zásobovanie podlahového vykurovania teplotou vyššou ako 35-40°C sa tiež neodporúča - z dôvodov zdravotných a komfortných.

Veľkosť nosníka rozdeľovača

Nosník rozdeľovača v systéme podlahového vykurovania slúži na kontrolu a distribúciu vykurovacieho média do jednotlivých slučiek alebo sekcií systému podlahového vykurovania. Môže sa vyskytovať v niekoľkých veľkostiach: 3/4", 1", 5/4", 3/2" alebo dokonca 2". Medzi spomínanými najčastejšie sa využívajú nosníky s priemerom 1" (väčšie modely sa vyskytujú skôr v priemyselných alebo veľkoplošných budovách). Veľkosť nosníka má vplyv na:

• Prúdenie vykurovacieho média: v závislosti od veľkosti nosníka rozdeľovača sa bude líšiť to, koľko média môže pretekať systémom podlahového vykurovania.
• Výkonnosť systému: veľkosť nosníka rozdeľovača ovplyvňuje celkovú výkonnosť systému podlahového vykurovania.

Materiály rozdeľovačov

• Mosadzné rozdeľovače podlahového vykurovania: zariadenia vyrobené z mosadze sa vyznačujú vysokou odolnosťou, veľkou odolnosťou voči korózii a mechanickému opotrebeniu (je to materiál, z ktorého sa najčastejšie vyrába vodovodná armatúra).
• Rozdeľovače podlahového vykurovania z nehrdzavejúcej ocele: oceľové zariadenia tiež vykazujú dobré vlastnosti, vrátane vysokej odolnosti voči korózii.

Komplexné systémy riadenia podlahového vykurovania

Komplexné systémy riadenia podlahového vykurovania sú určené pre obytné aj komerčné budovy a môžu byť inštalované aj v už obývaných objektoch bez výrazných zásahov, najmä vďaka dostupným bezdrôtovým systémom.

Výhody moderných regulácií:

• Vysoký tepelný komfort: Možnosť meniť teplotu v miestnostiach podľa preferencií, dennej doby a aktivity členov domácnosti.
• Úspora energie: Racionálne využitie vyrobeného tepla, zníženie nákladov na vykurovanie, keď je objekt prázdny. Energetická úspora až 20 %.
• Jednoduchá obsluha: Ovládanie prostredníctvom nadradeného zariadenia alebo nástenného ovládacieho panela.
• Bohatý počet funkcií: Rôzne prevádzkové programy, doplnkové funkcie (napr. riadenie zmiešavacieho ventilu).
• Jednoduchá inštalácia: Možnosť montáže centrálnej jednotky na DIN lištu, dostupné drôtové aj bezdrôtové systémy.
• Vzdialený prístup: Možnosť ovládať a upravovať parametre systému odkiaľkoľvek a kedykoľvek cez dedikovanú aplikáciu.

Štandardné riadiace systémy podporujú 8 vykurovacích zón, pričom existujú aj varianty podporujúce až 10 zón. Regulátory pre podlahové vykurovanie umožňujú pripojenie internetového modulu, čo umožňuje sledovanie a nastavovanie teplôt či iných parametrov cez počítač alebo smartfón.

Hygienické limity povrchovej teploty podlahy

Pojem „hygienické limity povrchovej teploty podlahy“ označuje najvyššiu prípustnú teplotu povrchu podlahy, ktorá je bezpečná a komfortná pre človeka. Podlahové vykurovanie pracuje na princípe sálania z veľkej plochy, na rozdiel od radiátorov, kde teplo šíri konvekcia.

Odporúčané teploty podľa technických noriem:

• 24-26 °C - miestnosti, kde sa prevažne stojí (napr. kúpeľne, kuchyne).
• 20-22 °C - miestnosti, kde sa prevažne sedí alebo leží (napr. obývacie izby, spálne).

Teplota vykurovacieho média (voda v trubkách) zvyčajne nepresahuje 50 °C, čo zaraďuje systém medzi nízkoteplotné vykurovanie. To prináša energetickú úsporu, dlhšiu životnosť a lepšie podmienky pre prevádzku s obnoviteľnými zdrojmi energie.

Dôležitosť dodržiavania limitov:

• Zdravie a komfort: Ľudské telo je citlivé na teplotu povrchu. Prekročenie limitov môže viesť k nepríjemným pocitom, prehrievaniu nôh alebo zdravotným komplikáciám.
• Efektivita: Prekročenie hygienických limitov znamená vyššiu spotrebu energie a neefektívnu prevádzku.
• Trvanlivosť materiálov: Trvalé prehriatie podlahových vrstiev môže negatívne pôsobiť na stavebné materiály, krytiny a lepidlá.

Dodržiavanie hygienických limitov je kľúčové pre zdravie, komfort a dlhodobú spokojnosť užívateľov. Pri plánovaní stavby alebo rekonštrukcie je vhodné obrátiť sa na odborníkov, ktorí zohľadnia všetky tieto aspekty.
