Pri stavbe domu sa vynárajú stále nové a nové otázky, pričom nájsť jasnú odpoveď na všetko môže byť náročné. Jednou z kľúčových otázok je výber materiálu na zaliatie rúrok podlahového kúrenia: či už betónový poter (cementový poter) alebo anhydridový poter. Každý prístup má svojich zástancov a ponúka špecifické výhody.
Podlahové kúrenie je populárne najmä vďaka svojej efektivite a množstvu výhod. Jeho najväčšou výhodou je rovnomerné rozmiestnenie tepla v priestore. Takéto sálanie dokáže vytvoriť tepelnú pohodu aj s o 2°C nižšou teplotou v miestnosti než je to pri radiátoroch. Teplo sa na podlahe rozloží rovnomerne, nevysušuje vzduch a na pohľad ho vôbec nie je vidieť. Samotná štruktúra podlahy pri podlahovom kúrení je veľmi dôležitá, pretože správna konštrukcia výrazne vplýva na prevádzku kúrenia, tepelný komfort aj prevádzkové náklady.
Význam a Vlastnosti Poterov pre Podlahové Kúrenie
Voľba Poteru a jeho Vplyv
Zaliatie podlahových rúrok mazaninou s vyššou tepelnou vodivosťou podporí dokonalé rovnomerné rozmiestnenie tepla po podlahe. Na tieto účely sa používa poter z betónu alebo anhydridu. Poter na podlahové kúrenie musíte voliť s rozvahou a odporúčame vybrať poter s čo najnižšími izolačnými vlastnosťami. Čím nižší tepelný odpor podlahy, tým účelnejšie podlahové kúrenie. Zásadné kritérium je aj dostatočná tepelná vodivosť. Tekuté potery sú z hľadiska podlahového kúrenia vhodnejšie než tie polosuché, pretože dokážu lepšie obliať rúrky podlahovky.
Minimálna hrúbka poteru na podlahové kúrenie závisí od potrubia podlahového vykurovania. Pre každú poterovú zmes sú odporúčané iné hrúbky poterovej vrstvy od 20 do 50 mm. Dbajte na to, aby hrúbka poteru nad podlahovým vykurovaním nebola príliš veľká, pretože môže spôsobiť fázové posuny a horšie tepelnovodivé vlastnosti podlahy.
Podlahová Izolácia
Nezabúdajte na dôležitosť podlahovej izolácie. Tá zabráni, aby vám teplo z podlahovky unikalo do zeme. Nie je totiž pravda, že teplo nikdy nepôjde smerom dole. V podlahovom kúrení prúdi približne 35°C voda, zatiaľ čo pod základovou doskou je zem chladná, často pod 10°C. Teplo sa šíri z teplejších miest na miesta chladnejšie, preto je kvalitná izolácia kľúčová.
Betónový Poter (Cementový Poter)
Charakteristika a Použitie
Betónový poter, tiež nazývaný cementový poter, je typ tekutého poteru, ktorým sa zaleje podlahové vykurovanie mazaninou s vyššou tepelnou vodivosťou. Vyššia tepelná vodivosť tak dokonale podporí rovnomerné rozmiestnenie tepla po podlahe. Betónový poter patril niekoľko rokov k najpoužívanejším typom podlahy. Ide o tradičný materiál, ktorý má univerzálne použitie a dobré vlastnosti. Je vhodný do interiérov, ako aj v exteriéri. Vyrába sa z vody, piesku, spojiva a ďalších prísad (plastifikátor a pod.). Je to ľahko dostupný a pomerne lacný materiál na krytie podláh.
Nevýhoda cementového poteru spočíva práve v jeho hrúbke. Tradičný betónový poter je pevný a najhrubší zo všetkých typov poterov. Po nanesení je nerovný a je nutné ho vyrovnať brúsením alebo dodatočným nanesením samonivelizačnej stierky.
Hrúbka a Schnutie
Minimálna hrúbka cementového poteru je 4,5 cm. Odporúčaná hrúbka cementového poteru je 7 cm. Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je 65 mm. V zásade platí, že prekrytie trubky by malo byť aspoň 45 mm. Doba schnutia betónového poteru je okolo 5 týždňov, ale už po 24 hodinách od zaliatia je betónový poter pochôdzny. Po 24 hodinách od použitia je možné po ňom prejsť.
Pri vysychaní poteru prichádza k tvoreniu trhlín, preto sa musí udržiavať neustále vlhký. Dôvodom je nerovnomerné vyschýnanie, kde sa horné vrstvy poteru zmršťujú, pričom spodné ostávajú vlhké. Povrch preto musí byť vlhčený po dobu 4-7 dní.
Špecifiká pre Podlahové Kúrenie
Podkladový betón je vlastne nosnou časťou, ktorá vytvára podklad pre vrstvy samotnej vykurovacej podlahy. Pri jej posudzovaní si treba uvedomiť, že zaliatím rúrok do 4 až 6 cm vrstvy betónu, bude zaťažená hmotnosťou 80 až 100 kg/m2, a preto musí byť nosná. V miestnostiach, pri ktorých sa očakáva extrémne zaťaženie betónového lôžka, odporúča sa medzi rúrky a vrstvu betónu vložiť výstuž (napr. oceľové pletivo).
Betónový poter sa dáva na systémovú dosku a teda sa ním zaleje potrubie. Oddeľuje sa doskou. Teploty do 60 °C nemajú negatívne účinky na trvanlivosť betónu. Vyššie teploty vykurovacej vody v rúrkovom okruhu nemajú negatívny vplyv na kvalitu betónu.
Anhydridový Poter
Výhody a Rastúca Popularita
Poter z anhydridu zažíva v posledných rokoch veľký boom. Vďaka svojim vlastnostiam ide ruka v ruke s podlahovým kúrením. Anhydridový poter má lepší prestup tepla a rýchlejšie nábehy podlahového kúrenia. Poter, ktorý na podlahovom kúrení funguje najlepšie, je liaty anhydritový poter. Je veľmi obľúbený najmä vďaka samonivelačnej funkcii, ktorá vytvorí rovný povrch priamo po nanesení. Základné rozdiely medzi klasickým cementovým poterom a anhydtritovou zmesou sú hlavne v prestupe tepla. Anhydrit nám umožní rýchlejší nábeh podlahovky (čo má význam hlavne vtedy, keď riešime aj zónovú reguláciu v každej miestnosti), má lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Pokiaľ už teraz viete, že nemáte dostatočnú konštrukčnú výšku na plnohodnotnú skladbu podlahového kúrenia, je možné cementový poter zameniť za anhydritový.
Hrúbka a Schnutie
Anhydridový poter si vyžaduje nižšiu vrstvu. Minimálna hrúbka poteru je 3,5 cm, pričom jeho odporúčaná výška je 5,5 cm. Pri týchto poteroch platí, že minimálne krytie by malo byť aspoň 35 mm. Anhydrid schne cca 3 - 6 týždňov. Doba schnutia záleží od hrúbky poteru, teplotných podmienok a intenzity vetrania. Anhydrid schne minimálne 30 dní a to pri teplote v interiéri 22°C a vlhkosti vzduchu pod 50%. Nižšie teploty, ako aj vyššia vlhkosť v dome predlžuje jeho dobu schnutia. Prejsť sa po ňom môžete už po 2 dňoch.
Obmedzenia
Jedinou nevýhodou anhydridového poteru je cena, ktorá je vyššia v porovnaní s inými potermi. Anhydridové podlahové mazaniny sa môžu použiť iba vtedy, keď sa na uchytenie rúrok nepoužil kovový materiál, napr. kari-sieť, keďže sadra má na kov korozívne účinky. Anhydritový poter môžete použiť do obytných priestorov a administratívnych budov.
Skladba Podlahy s Podlahovým Kúrením
Kľúčové Vrstvy

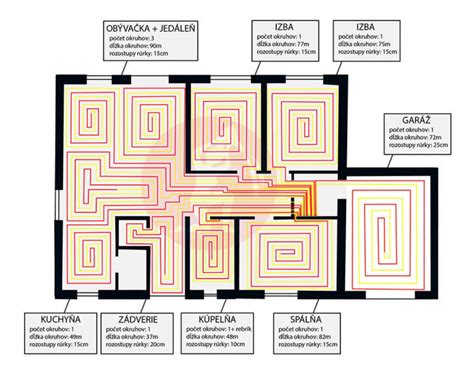

Samotná štruktúra podlahy pri podlahovom kúrení je veľmi dôležitá. Položiť podlahové kúrenie tak, aby bez problémov fungovalo, je komplikované, ale dodržanie správnej hrúbky poteru je základ. Mokrá inštalácia znamená, že vykurovacia rúrka je uložená v betónovom potere.
Montáž podlahového vykurovania REHAU Tacker
Podkladová Plocha a Príprava
Podkladová plocha musí byť čistá, suchá, rovná, bez ostrých výčnelkov a trhlín. Podlahu bezpodmienečne treba zbaviť prípadných nerovností, musí byť absolútne čistá, nesmú sa na nej nachádzať žiadne ostré predmety. Odchýlky od predpisov sa pri rekonštrukciách eliminujú vyrovnávacou vrstvou. Povrch pre vykurovaciu podlahu musí byť rovný. Pre medzné odchýlky od celkovej a miestnej rovinnosti povrchu vodorovných plôch platia ustanovenia STN 73 0225. Zloženie podkladového betónu musí zodpovedať normovým predpisom.
Tepelná Izolácia (Systémové Dosky)
Táto vrstva musí okrem izolačných vlastností spĺňať aj ďalšie požiadavky, ktoré vyplývajú z bezpečnej a spoľahlivej prevádzky vykurovacej podlahy. Ide najmä o dostatočnú pevnosť a malú stlačiteľnosť požadovaného materiálu. Vytvára sa najmä z polystyrénových tabúľ, prekrytých hydroizolačnou fóliou proti zatečeniu do škár. Tepelná izolácia pod vykurovacou podlahou by mala byť z tvrdej tepelnoizolačnej peny. Najúčelnejšie sú tabule z penového polystyrénu alebo z tvrdého polyuretánu. Ich hustota má byť 20 kg/m3 a stlačiteľnosť nesmie prekročiť 5 mm. Akustickú a tepelnú izoláciu dodávajú výrobcovia aj ako základnú dosku podlahového vykurovacieho systému. Vonkajšie hrany dosky sú profilované, pri ukladaní vrstvy do seba pevne zapadajú a vytvárajú súvislú izolačnú vrstvu bez škár. Akustická a tepelná izolácia sa projektujú podľa požiadaviek noriem o tepelnej a akustickej ochrane budov.
Nie je náhodou, že takmer všetky systémové dosky pre podlahové kúrenie sa dodávajú v hrúbke 30 mm. Táto hrúbka a z nej vyplývajúci tepelný odpor totiž zodpovedá minimálnej normovej hodnote 0,75 W/m2K medzi vykurovanými priestormi, zabezpečí smer tepelného toku podlahového kúrenia smerom nahor a navyše pri použití polystyrénu EPS-T s útlmom kročajového hluku, pri hrúbke 30 mm je zabezpečený útlm požadovaných 28 dB.
Pokiaľ sa bavíme o spodnom podlaží nad zeminou, platí preň od 1.1.2021 hodnota tepelného odporu 2,50 W/m2K. Z tejto hodnoty vieme zjednodušeným výpočtom určiť minimálnu hrúbku polystyrénu (EPS), ktorá je 100 mm. Použijeme teda 30 mm systémovú dosku a podložíme ešte 70 mm prídavnej izolácie. Pokiaľ nechceme systémovú dosku vôbec použiť, je potrebné akceptovať tieto minimálne hrúbky 30, respektíve 100 mm a nahradiť ich stavebným polystyrénom EPS určeným pre podlahové systémy, tzn. odolávajúcim zaťaženie minimálne 100 kPa. Takýto polystyrén sa označuje EPS100 (tvrdený styrodur označujeme XPS a zväčša odoláva zaťaženiu 300 kPa a viac).

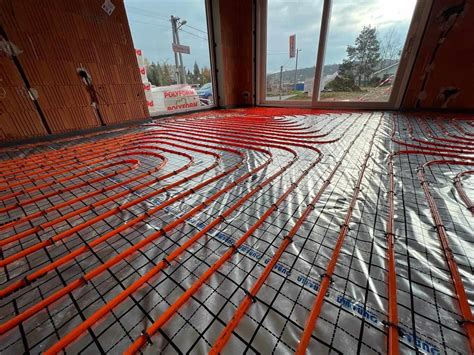

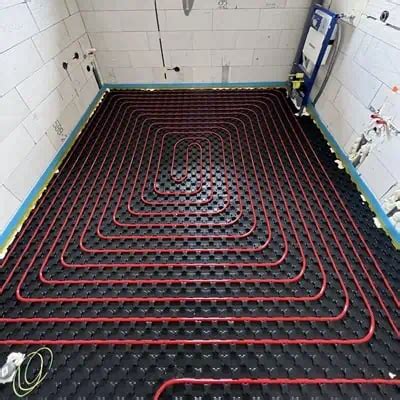

Existuje niekoľko druhov systémových dosiek. Z hľadiska funkčnosti a typu montáže ich delíme na systémové dosky s výstupkami a takzvané systémové dosky tacker. Kým pri prvej je vykurovacia trubka vtláčaná priamo medzi výstupky, pri druhom type je doska rovná a prichytávame rúrku príchytkami. Z hľadiska materiálu ich najčastejšie delíme na dosky z materiálu EPS bez kročajovej izolácie a EPS-T s kročajovou izoláciou. Pri tomto systéme sa na systémové dosky s podlahovými rúrkami ukladajú sadrovláknité dosky lepené v spojoch. Výhodou tohto systému je skutočne rýchla montáž, nižšie stavebné výšky a ľahšia konštrukcia. Prichytenie vykurovacích rúrok na systémovú dosku výrazne zjednoduší a urýchli inštaláciu.
Ako tepelné izolácie sú vhodné aj matrace alebo tvrdé tabule na báze minerálnych vlákien. Tu však treba počítať s určitou stlačiteľnosťou pri montáži (ušliapanie). Táto skutočnosť sťažuje montáž rúrok pomocou špeciálnych príchytiek. Pri betónovaní pretekajúca zmesová voda spôsobuje stratu elasticity tepelnoizolačnej rohože. Možno však aplikovať aj iné materiály, napr. expandovaný perlit ľahko premiešaný s vápenným mliekom vo vyschnutom stave dobre nahradí tvrdé organické peny.
Pokiaľ sa podlaha kladie na podklad, ktorý je v prostredí s možnosťou prenikania vlhkosti do jej konštrukcie, treba dať pozor na penetračné nátery a na nátery na báze cyklických zlúčením a rozpúšťadiel, ktoré spôsobujú deštrukciu polystyrénovej peny.
Hydroizolácia
Hydroizolácia je spojitá izolačná ochrana povrchu tepelnoizolačnej vrstvy proti prenikaniu vlhkosti z betónovej mazaniny. Všetky miestnosti, ktorých podlaha leží priamo na zemi, musia sa opatriť vlhkostnou bariérou. Na tento účel sa odporúča používať PVC fóliu hrúbky 0,8 mm alebo PE fóliu hrúbky 0,1 až 0,2 mm, vo veľmi nepriaznivom prípade 2 x 0,2 mm, ktorú možno zvárať. Okrem funkcie vyplývajúcej z názvu má táto fólia aj separačný účinok. Najlepšie sa osvedčili PE a PVC fólie, a to pre svoju dobrú priľnavosť a elasticitu. Asfaltovaná lepenka na tento účel nevyhovuje pre svoju tvrdosť a pomerne vysokú cenu, preto sa neodporúča použiť ju pri montážnom postupe podlahového kúrenia. Nepodpivničené priestory treba pred uložením tepelnej izolácie dôkladne izolovať proti prenikaniu zemnej vlhkosti.
Na prízemí kladieme polystyrén na hydroizoláciu. Tá je zo živičného materiálu a neodporúča sa priamy styk týchto dvoch materiálov, pretože časom môže dôjsť k znehodnoteniu polystyrénu. Určite ich oddeľte fóliou.
Tepelnoreflexná Fólia
Časť tepla odovzdávaného vykurovacími rúrkami a cez vykurovací betón vyžarovaného smerom nadol je po prechode transparentnej odraznej vrstvy reflektovaná od nasledovnej mikrotenkej vrstvy hliníka späť do vykurovacieho betónu. Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou. Tepelnoreflexná fólia sa pri stenách vyťahuje asi 1 cm nad dilatačnú pásku.
Inštalačné Rozvody
Pozor, práve do tejto vrstvy prídavnej izolácie ukladáme aj ďalšie inštalačné rozvody od vodoinštalácií, rozvodov kúrenia k rozdeľovačom až po kanalizáciu. Hlavne odpadové rúry vzhľadom na svoju hrúbku bývajú častokrát problém, preto s nimi treba od začiatku rátať a určiť hrúbku vrstvy prídavnej izolácie takú, aby prekryli aj najvrchnejšiu časť inštalácií. Netreba tiež zabúdať na prípadné križovanie rúrok, respektíve častý prípad križovania vodovodu a elektroinštalácií. Samotné inštalácie je pritom potrebné uložiť čo najúspornejšie.
Inštalácia Podlahového Kúrenia a Poteru
Pochyby a Kritériá
Položenie podkladu aj celej podlahy s podlahovým kúrením vyžaduje odbornú znalosť. Podlahové vykurovanie môžeme urobiť suchým alebo mokrým spôsobom. Pri mokrej inštalácii je vykurovacia rúrka uložená v betónovom potere.
Minimálna výška podlahy pre podlahové kúrenie medzi vykurovanými priestormi: keď si zrátame minimálne hrúbky vrstiev podlahovej krytiny (15 mm) + poter (65 mm) + systémová doska (30 mm), dostaneme výslednú hrúbku 110 mm. Na prízemí k tomu musíme pridať minimálne hrúbky izolácie, ktoré boli aktualizované podľa požiadaviek normy STN 73 0540-2 z odporúčaných na aktuálne normalizované (požadované) hodnoty podľa prílohy A. Tieto hodnoty budú v platnosti aj po roku 2020, pretože takzvaná cieľová hodnota je v našom prípade zhodná s aktuálne normalizovanou.
Postup Betonáže
Betónová mazanina, ktorá sa používa pri podlahovom vykurovaní, je zhodná s bežne používanými betónovými mazaninami. Prímesi uľahčujú spracovanie zmesi, spôsobujú lepšiu plasticitu, čo umožňuje lepšie obalenie rúrok. Dôležité je tiež myslieť dopredu pri nákupe materiálu. Vždy pre istotu kúpte o niečo viac a ušetrite si prípadné starosti v prípade, že spotreba materiálu bude predsa len o niečo väčšia. Potrebné množstvo zmesi si viete vypočítať na základe informácií od výrobcu. Betónovanie sa robí pri natlakovanom stave rúrok skúšobným pretlakom. Akýkoľvek výraznejší pokles tlaku v systéme môže znamenať porušenie rúrky.
- Pred betonážou sa sústava odvzdušní a napustí vodou.
- Počas betónovania sú rúrky napustené vodou s tlakom 0,3 MPa.
- Počas tuhnutia a tvrdnutia betónu nesmie teplota klesnúť pod 5 °C, v miestnosti nesmie byť prievan.
- O 28 dní po betonáži možno vykonať funkčnú skúšku postupným zahrievaním.
Čerstvo nanesená betónová vrstva sa musí minimálne 10 dní chrániť pred nadmerným vysúšaním. Na uľahčenie spracovateľnosti a zlepšenie plasticity môžu sa pridávať plastifikátory, ktoré nepôsobia deštruktívne na materiály vykurovacieho registra. Ako plastifikátor sa môže používať latex (opatrne). Duvilax sa neodporúča, pretože v prípade miestnej poruchy zapríčinenej neopatrnosťou používateľa sťažuje vysekanie časti betónového lôžka. Betónová zmes nesmie byť tečúca. Je mylné myslieť si, že je lepšie, keď je zmes dobre mokrá, lepšie zatečie medzi a pod rúrky.
Dilatačné Škáry
Betónové lôžko musí mať dilatačné škáry, ktoré sa musia urobiť tak, aby umožňovali rozpínanie podlahy. Dilatačné škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Škáry sa musia vyplniť elasticko-plastickou masou, prípadne sa do nich musia zabudovať špeciálne škárové profily. Statické prvky vo vykurovacom betóne (napr. nosné armatúry) treba v mieste dilatačnej škáry prerušiť. Dilatačné škáry majú mať hrúbku 8 až 10 mm. Vyplníme ich trvalo plastickým materiálom.
Vykurovacie rúrky sa podľa vopred zostaveného plánu dilatačných škár ukladajú tak, aby podľa možnosti čo najmenej rúrok prechádzalo cez dilatačnú škáru. Okrajové dilatačné škáry musia byť vytvorené na všetkých rozhraniach podlahy a stavebných prvkov (stien, nosníkov, dverí, schodísk atď.), pomocou dilatačnej pásky bez prerušenia až po vrchnú hranu podlahovej krytiny. Maltové premostenia nie sú prípustné. Odporúčajú sa vláknité izolačné tabule alebo pásy od hrúbky 10 do 20 mm. Dobre kompenzujú teplotnú rozťažnosť plávajúcej betónovej vrstvy. Sú odolné proti rôznym vplyvom (agresivita prostredia, hlodavce a pod.). Okrajové izolačné pásy sa kladú pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka okrajových izolačných pásov by mala byť 5 mm.
Uvedenie do Prevádzky a Opravy
Doba Čakania a Skúšobná Prevádzka
So skúšobnou prevádzkou vykurovacej sústavy sa nemá začať skôr ako 21 dní po skončení betónovania. Samotná prevádzka nesmie začať skôr ako po 28 dňoch od položenia podlahovej krytiny. Požadovaná teplota sa dosiahne postupným zvyšovaním teploty vody denne o 5 °C až na požadovanú hodnotu. Konštrukcia umožňuje znížiť teplotu vykurovacej vody v systéme pod 50 °C (optimálne 40 °C) a tým znížiť náklady o 15 % oproti radiátorovému vykurovaniu s teplotou vykurovacej vody 70 °C.
Opravy Podlahového Kúrenia
Najväčšou nevýhodou podlahového kúrenia sú opravy. Ak vykurovací systém netesní, dôjde k zaneseniu, prípadne korózii vykurovacích rúrok, je nutné vyhľadať pomoc odborníka. Položenie podkladu aj celej podlahy s podlahovým kúrením vyžaduje odbornú znalosť a následné opravy sú často veľmi nákladné a komplikované, preto odporúčame poradiť sa s odborníkmi. Všetky tieto faktory je nutné vziať do úvahy pri projektovaní podlahového kúrenia.
Podlahová Krytina nad Podlahovým Kúrením
Výber Krytiny a Tepelný Odpor
Podlahová krytina vytvára vrchnú vrstvu konštrukcie vykurovacej podlahy. Jej pokladanie je záverečnou fázou v montážnom postupe podlahového kúrenia. Tepelný odpor tejto vrstvy Rkr musí vyhovovať požiadavke Rkr = 0,15 m2K.W-1. Väčšie tepelné odpory pôsobia ako tepelná brzda. Uvedenej požiadavke zodpovedajú takmer všetky bežné podlahové krytiny. Druh podlahoviny je akceptovaný pri dimenzovaní podlahy, preto pri realizácii nie je prípustné aplikovať podlahovinu s iným tepelným odporom. Použitý druh podlahoviny zvyčajne býva funkciou špecifickej tepelnej straty miestnosti. Ďalším rozhodujúcim faktorom pri výbere podlahoviny býva požiadavka investora.
Kvôli lepšiemu prestupu tepla sa krytina nekladie na povrch podlahy voľne. Odporúčame ju fixovať lepením alebo kladením do vrstvy cementového poteru, prípadne podobne. Podlahová krytina sa ukladá po 28 dňoch od nanesenia betónovej mazaniny.
Špecifické Typy Krytín
Z hľadiska prestupu tepla je na tom najlepšie keramická dlažba, najhoršie plávajúca podlaha s použitím penovej podložky. Termín plávajúca podlaha je v stavebníctve používaný vtedy, keď obsahuje vo svojej skladbe aj zvukovo-izolačnú vrstvu. Čiže plávajúca podlaha môže byť drevená aj laminátová. Najvhodnejšie podlahové krytiny pre vykurovaciu podlahu sú kamenné alebo keramické dlaždice.
Neodporúčajú sa textilné koberce s výškou vlasu nad 10 mm, PVC s penovou podložkou a parkety z mäkkého dreva. Textilné krytiny musia byť tepelne stále, antistatické a ich hrúbka má byť maximálne 5 mm. Pre drevené parkety nad podlahovým vykurovaním nám stačí rezervovať 10 mm, vo väčšine prípadov je táto hrúbka dostačujúca. Ak ešte nemáte krytinu vybratú, rezervujte si radšej 15 mm. Parkety sa pre lepší prestup tepla vyberajú z tvrdého dreva, ich hrúbka nemá byť väčšia ako 8 mm. Vlysky sú menej vhodné. Nebojte sa použiť pre podlahovku drevené parkety, pokiaľ sú lepené, tak majú lepší prestup tepla ako napríklad laminátová podlaha uložená na podložke, ktorá je nežiaducim izolantom.
Z hľadiska vlhkostných aspektov sa neodporúča podlahovina na báze prírodného dreva (parkety, dlážky), aj keď to tepelnotechnické kritériá nevylučujú. Protichodné vlhkostné pomery, v ktorých sa ocitne drevená podlahovina na vykurovacej ploche v letnom a zimnom období, značne namáhajú tento materiál (dilatácia a kontrakcia s následným zatmelením škár), a spôsobujú jeho predčasné opotrebovanie. Pre horšiu znášanlivosť teplotného namáhania podlahovín (zmrašťovanie) na báze PVC, sa tieto takisto neodporúčajú.
