Umiestnenie kotla v dome podlieha množstvu obmedzení vyplývajúcich z noriem, technických predpisov, odporúčaní a pravidiel. Pred samotnou inštaláciou je nevyhnutné poznať možnosti a podmienky, ktoré sa môžu v každom dome líšiť.
Výrobcovia kotlov vo svojich návodoch na obsluhu a inštaláciu upozorňujú na špecifiká svojich produktov a často priamo citujú dôležité časti bezpečnostných predpisov. Tieto informácie sú kľúčové pre správnu a bezpečnú prevádzku.
Klasifikácia a typy kotlov
Kotly sa dajú rozdeliť podľa rôznych hľadísk. Pre potreby rodinných domov sa zameriavame najmä na kotly s výkonom do 50 kW, pre ktoré platia iné predpisy ako pre výkonnejšie jednotky.
Podľa účelu použitia:
- Len na vykurovanie: Tieto kotly ponúkajú viac možností umiestnenia.
- Kombinované kotly (na vykurovanie a ohrev úžitkovej vody): Pri príprave teplej úžitkovej vody (TÚV) je dôležité minimalizovať vzdialenosť medzi kotlom a zariaďovacími predmetmi, aby sa znížilo vychladnutie vody v potrubí. Riešením môže byť inštalácia cirkulačného potrubia, hoci to zvyšuje náklady, alebo použitie alternatívneho ohrievača vody.
Podľa umiestnenia a upevnenia:
- Stacionárne kotly: Sú umiestnené na podlahe, často sú článkové z liatiny, čo zaručuje dlhú životnosť. Sú však ťažké a vyžadujú podložku tlmiacu chvenie a hluk. Zvyčajne sa umiestňujú do kotolne.
- Závesné kotly: Pripevňujú sa na stenu a môžu byť umiestnené v kotolni alebo, ak sú splnené bezpečnostné požiadavky, aj v iných neobývaných miestnostiach.
Podľa vyhotovenia odvodu spalín:
- S odvodom do komína: Možné, ak je v objekte vyhovujúci komín. Vzdialenosť od komínového prieduchu nesmie presiahnuť 150 cm. Dôležitý je aj minimálny prirodzený ťah komína, ktorý uvádzajú výrobcovia.
- S odvodom cez stenu alebo strechu (turbokotly): V prípade nedostatočného ťahu komína alebo jeho absencie sa používajú turbokotly. Odvod spalín sa môže vykonať cez stenu do voľného ovzdušia.
Podľa použitého druhu paliva:
- Kotly na tuhé palivo
- Kotly na plynné palivo
- Kotly na elektrickú energiu
Umiestnenie plynového kotla
Pri umiestňovaní plynového kotla je potrebné zohľadniť správne pripojenie na plynové potrubie, vykurovaciu sústavu, komín, elektrickú sieť a regulátor izbovej teploty (termostat).
Bezpečnostné požiadavky pre plynové kotly:
- Kotol sa nesmie nachádzať v miestnosti s plynomernom alebo hlavným uzáverom plynu.
- Uzatváracia armatúra na kotol musí byť v tej istej miestnosti, maximálne 150 cm od kotla.
- Kotol musí byť umiestnený v miestnosti s dostatočnou výškou na pripojenie na komín.
- Pripojenie sa realizuje spalinovým potrubím do vonkajšieho priestoru.
- Plynové kotly sa musia napojiť na komín s vložkou z hliníka alebo nehrdzavejúcej ocele, odolnou voči spalinám a mrazu.
- Alternatívou je turbokotol umiestnený v blízkosti vonkajšej steny, s vývodom spalín v predpísanej vzdialenosti od okien.
- Plynový kotol je aj elektrický spotrebič a musí byť pripojený na elektroinštaláciu v súlade s normami.
- Pripojenie na zásuvku s ochranným kolíkom (nulovanie alebo uzemnenie) vo vzdialenosti 60 až 150 cm od kotla. Elektrické práce smie vykonávať len kvalifikovaný odborník.
- Regulácia zapínania a vypínania kotla prebieha na základe teploty miestnosti alebo vonkajšieho vzduchu, pričom od regulátora ku kotlu vedie elektrický kábel.

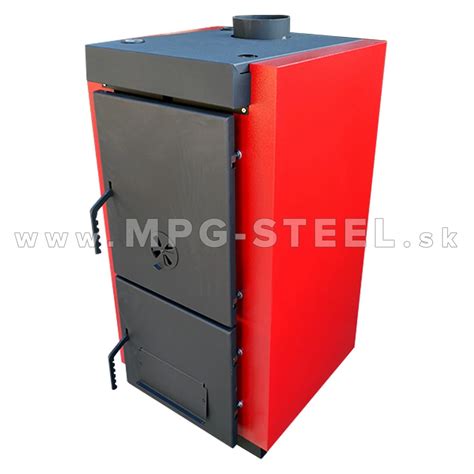

Umiestnenie kotla na pevné palivo
Kotly na tuhé palivo, ako sú uhlie, brikety a palivové drevo, sú stále populárne, najmä tam, kde nie je dostupný plyn alebo je elektrická sieť nedostatočne dimenzovaná. Nižšia cena paliva je ďalším lákadlom.
Špecifiká umiestnenia kotlov na tuhé palivo:
- Kotly na uhlie: Vyžadujú umiestnenie tam, kde neprekáža znečistenie pri prikladaní a vyberaní popola. Najčastejšie sa inštalujú do kotolne v pivnici alebo v prízemí (etážové kotly).
- Kotly na pelety: Môžu byť umiestnené aj mimo kotolne, pretože nevzniká prach ani nečistota. Možnosť automatického prikladania prostredníctvom zásobníka peliet vyžaduje dostatok priestoru.
- Automatické kotly na tuhé palivo a kotly s automatickým systémom prikladania musia byť pripojené na sieť 230 V.
- Sklad paliva by mal byť v blízkosti kotolne.
Kombinácia plynového kotla a kotla na pevné palivo
V súčasnosti, s rastúcimi cenami energií, je čoraz častejšie zvažovaná kombinácia rôznych zdrojov tepla. Táto kombinácia umožňuje využívať výhody oboch typov kotlov a zvyšuje energetickú nezávislosť.
Výhody kombinovaného vykurovania:
- Finančná úspora: Možnosť využívať lacnejšie palivo (pevné) v období vysokých cien plynu.
- Záložný zdroj tepla: Kotol na pevné palivo môže slúžiť ako spoľahlivý záložný zdroj, ak dôjde k výpadku dodávky plynu.
- Flexibilita: Možnosť prepínať medzi kotlami manuálne alebo využívať oba zdroje tepla paralelne, napríklad do akumulačnej nádoby.
- Ohrev úžitkovej vody: Nádrž na teplú úžitkovú vodu z plynového kotla môže byť napojená aj na kotol na tuhé palivo, čo prináša ďalšie úspory.
Technické aspekty kombinácie:

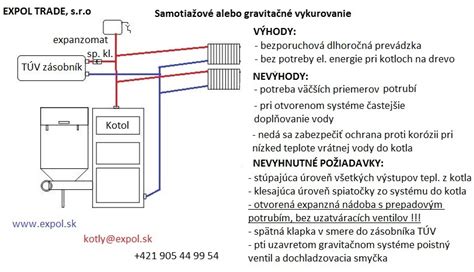

Pri kombinácii otvorených systémov (typických pre kotly na tuhé palivo) a uzavretých systémov (používaných pre moderné kotly) je nevyhnutné použiť doskový výmenník tepla. Tento výmenník prepojí oba systémy a umožní bezpečný prenos tepla.
- Doskový výmenník tepla: Skladá sa z balíka oceľových dosiek s dvoma prietokovými kanálmi - jeden pre otvorený okruh kotla na tuhé palivo a druhý pre uzavretú inštaláciu.
- Správny výber výmenníka: Dôležitý je výkon výmenníka, pričom sa odporúča dodržať prepočet 0,3 m² plochy dosiek na 10 kW výkonu kotla na tuhé palivo.
Dôležité upozornenie: Montáž kotlov na tuhé palivo do uzavretého okruhu je právne zakázaná, pokiaľ výrobca kotla výslovne neuvádza iné možnosti. Riziko prehriatia a nebezpečného nárastu tlaku je v takýchto systémoch vysoké.
Regulačný rámec a požiadavky na priestor kotolne
Pri inštalácii vykurovacích zariadení, ako sú kotly, je nevyhnutné dodržiavať platné normy a predpisy. Projekt kotolne by mala vždy vypracovať špecializovaná organizácia.
Všeobecné požiadavky na kotolňu:
- Samostatná miestnosť: Kotly s vyšším výkonom (nad 30 kW pre plynové kotly) vyžadujú samostatnú miestnosť, tzv. kotolňu.
- Objem miestnosti: Požiadavky na objem sa líšia v závislosti od typu kotolne a výkonu kotla. Pre plynové kotly do 30 kW je minimálny objem 7,5 m³, pre kotly 30-60 kW viac ako 13,5 m³, a pre výkonnejšie kotly minimálne 15 m³.
- Prirodzené svetlo a vetranie: Kotolňa musí disponovať prirodzeným osvetlením (minimálne 0,03 m² zasklenej plochy na 1 m³ objemu) a účinným vetraním. Pre plynové kotly je dôležitý prívod čerstvého vzduchu (otvor v spodnej časti dverí) a odvod splodín horenia komínom. Vetrací výkon sa odvíja od objemu miestnosti (trojnásobná výmena vzduchu za hodinu).
- Konštrukčné a protipožiarne požiadavky: Steny oddeľujúce kotolňu od ostatných miestností musia byť nehorľavé s požiarnou odolnosťou minimálne 0,75 hodiny. Dvere musia byť protipožiarne (kovové, s odolnosťou minimálne 15 minút). V prípade umiestnenia v suteréne alebo podzemí sa minimálna veľkosť kotolne zväčšuje.
- Odvod spalín: Výfukové potrubie by malo byť vyvedené cez strechu alebo hornú časť steny. Pri plynových kotloch je nevyhnutné použiť komín s vložkou z hliníka alebo nehrdzavejúcej ocele.
Špecifické požiadavky pre samostatné kotolne (prístavby):
- Základy prístavby musia byť oddelené od hlavnej budovy.
- Konštrukcia a interiérová výzdoba musia byť z ohňovzdorných materiálov.
- Základ pre inštaláciu kotla musí byť samostatný a vyčnievať nad povrch podlahy.
- Požiadavky na vetranie, objem, dodávku vody, odtok, uzemnené elektrické zásuvky a prirodzené svetlo sú podobné ako pri kotolniach v obytných budovách.
Požiadavky na inštaláciu v kuchyni:
Plynové kotly s výkonom do 30 kW je možné inštalovať aj v kuchyni, ak sú splnené špecifické podmienky:
- Štvorcová plocha viac ako 15 m².
- Výška stien minimálne 2,2 m.
- Okno otvárajúce sa smerom von, s nadsvetlíkom (0,03 m² plochy okna na 1 m³ objemu).
- Stena susediaca s kotlom musí byť pokrytá ohňovzdorným štítom, ak je budova drevená.
- Pri podlahových modeloch sa pod ne inštaluje podklad z ohňovzdorného materiálu.
- Je potrebný dostatočný prívod čerstvého vzduchu (medzera v dverách) a odsávacie vetranie.
- Dodržanie vzdialenosti medzi stenou a kotlom (viac ako 10 cm).
Pravidlá pre inštaláciu komína
Pre bezpečnú prevádzku plynového vykurovacieho zariadenia je nevyhnutné zabezpečiť správne fungovanie komína.
Požiadavky na komínové systémy:
- Pripojenie komína k ventilačnému potrubiu nie je prípustné.
- Komínové rúry sa vyrábajú z okrúhlej kovovej rúry (nerezová alebo uhlíková oceľ).
- Priemer výfukového potrubia musí byť väčší ako odbočné potrubie kotla.
- Pozdĺž dĺžky komína je povolené maximálne tri ohyby.
- Kovovú komínovú rúru je možné doplniť azbestobetónovou rúrou, ale s minimálnou vzdialenosťou 500 mm od odbočnej rúry komína.
- Výška komína závisí od tvaru strechy a miesta inštalácie.
- Inštalácia ochranného krytu na komín je zakázaná.
- Pri nástenných kotloch sa často používa koaxiálny komín na odvod spalín a prívod vzduchu.
