Protherm PANTHER CONDENS 12 KKO je kondenzačný plynový závesný kotol určený pre slovenský trh, ktorý slúži na vykurovanie s možnosťou pripojenia externého zásobníka teplej úžitkovej vody.
Kľúčové vlastnosti a výhody
Kotly Protherm Panther Condens KKO sú navrhnuté s dôrazom na vysokú účinnosť, ktorá sa prejavuje v úspore plynu. Vďaka kondenzačnej technológii a plynulej regulácii výkonu dosahujú kotly významné úspory energie.

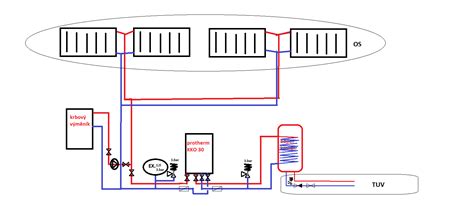

Komfort vykurovania je zabezpečený možnosťou riadenia kotla podľa vonkajšej teploty (ekvitermická regulácia). Kotol je pripravený na pripojenie externého zásobníka teplej vody, čím dokáže uspokojiť potreby aj väčších rodín.
Jednoduchá inštalácia a pripojenie zásobníka, ako aj malé rozmery kotla a minimálny priestor potrebný pre údržbu, poskytujú väčšiu flexibilitu pri jeho umiestnení. Elegantný dizajn umožňuje harmonické zakomponovanie kotla do interiéru.
Medzi ďalšie prednosti patria:
- Vysoká spoľahlivosť a výkonnosť vďaka použitým kvalitným komponentom.
- Veľký rozsah modulácie výkonu pre optimálne prispôsobenie aktuálnej potrebe tepla.
- Ľahká obsluha prostredníctvom intuitívneho ovládacieho panelu s podsvieteným LCD displejom.
- Bohaté príslušenstvo a možnosť variabilného prepojenia s externými zásobníkmi teplej vody (58 l alebo 115 l).
- Nerezový kondenzačný výmenník pre dlhú životnosť.
- Nová hydroskupina s ľahšie dostupnými komponentmi.
- Rozšírená autodiagnostika pre rýchle zistenie prípadných problémov.
- Vstavaná ekvitermická regulácia (snímač vonkajšej teploty nie je súčasťou dodávky).
- Prispôsobenie na podlahové vykurovanie.
- Technológia spaľovania FlameFit zaručuje neustále optimalizovanú prevádzku aj pri zmene zloženia plynu.
- Funkcia SmartShower zabezpečuje konštantnú požadovanú teplotu teplej vody aj pri krátkych prestávkach v odberoch.
Technická charakteristika
Kotly Protherm Panther Condens sú určené na vykurovanie s prietokovým ohrevom teplej vody alebo na vykurovanie s možnosťou prípravy teplej vody v externom zásobníku.
Modely a ich výkonnostné parametre
Kotly Panther Condens sú dostupné v niekoľkých výkonnostných kategóriách:
- Panther Condens 12 KKO: Rozsah vykurovacieho výkonu: 4,4 - 13,2 kW (pri tepl. spáde 50/30°C).
- Panther Condens 15 KKO: Rozsah vykurovacieho výkonu: 2,7 - 16,4 kW (pri tepl. spáde 50/30°C).
- Panther Condens 20/26 KKV: Rozsah vykurovacieho výkonu: 3,3 - 21,7 kW (pri tepl. spáde 50/30°C). Špecifický prietok TÚV (ΔT = 30 K): 12,3 l/min.
- Panther Condens 25 KKO: Rozsah vykurovacieho výkonu: 3,3 - 26,9 kW (pri tepl. spáde 50/30°C).
- Panther Condens 30 KKO: Rozsah vykurovacieho výkonu: 3,4 - 32,8 kW (pri tepl. spáde 50/30°C).
Kotly Panther Condens pracujú na zemný plyn alebo po úprave na propán (verzie 25 KKO a 30 KKO).
Prehľad technických parametrov (príklad pre Panther Condens 12 KKO)
| Parameter | Hodnota |
|---|---|
| Kategória plynu | I2H |
| Prevedenie | C13, C33, C43, C53, C83 |
| Zapaľovanie | elektronické |
| Palivo | Zemný plyn |
| Maximálny tepelný príkon (kW) | 12,3 |
| Minimálny tepelný príkon (kW) | 4,1 |
| Maximálna spotreba plynu (m³/h) | 1,3 |
| Minimálna spotreba plynu (m³/h) | 0,434 |
| Trieda NO | 5 |
| Max. tepelný výkon pri 80/60°C (kW) | 12 |
| Min. tepelný výkon pri 80/60°C (kW) | 3,9 |
| Max. tepelný výkon pri 50/30°C (kW) | 13,2 |
| Min. tepelný výkon pri 50/30°C (kW) | 4,4 |
| Účinnosť pri tepl. spáde 80/60°C (%) | 97,7 |
| Stupeň využitia pri tepl. spáde 50/30°C (%) | 107,6 |
| Stupeň využitia pri čiastočnej záťaži P.C.I. pri 40/30°C (30 %) | 109,5 |
| Vstupný tlak (mbar) zemný plyn | 20 |
| Maximálny pracovný tlak (bar) | 3 |
| Minimálny pracovný tlak (bar) | 0,8 |
| Doporučený prevádzkový tlak (bar) | 1,2 - 2 |
| Max. prac. teplota (°C) | 80 |
| Teplotný rozsah (°C) | 10-80 |
| Expanzná nádoba (l) | 8 |
| Pripojenie plynu | G 1/2" |
| Pripojenie vykurovacej vody | G 3/4" |
| Poistný ventil, maximálny prevádzkový tlak (bar) | 3 |
| Napätie / Frekvencia (V/Hz) | 230/50 |
| Príkon (W) | 151 |
| Elektrické krytie | IPX4D |
| Spôsob odťahu spalín | turbo |
| Max. dĺžka súosého odkúrenia priemer 60 /100 (m) | 10 |
| Max. dĺžka súosého odkúrenia priemer 80 /125 (m) | 25 |
| Max. dĺžka oddeleného odkúrenia priemer 80 + 80 (m) | 20+20 |
| Priemer dymovodov (mm) | 60/100, 80/125, 80/80 |
| Hlučnosť pri max. výkone (dB(A)) | <50 |
| Hmotnosť bez vody (kg) | 37,1 |
| Výška / Šírka / Hĺbka (mm) | 740 / 418 / 344 |
| CO (ppm) | 44 |
| Vážená hodnota NOx (ppm) | 17,5 |
Použitie a inštalácia
Kotly Panther Condens sú ideálnym riešením pre moderné vykurovanie domácností. Vďaka svojej kompaktnej konštrukcii a elegantnému dizajnu sa ľahko integrujú do akéhokoľvek interiéru.
Flexibilita umiestnenia je zabezpečená malými rozmermi a minimálnymi nárokmi na priestor pre údržbu. Kotol môže byť inštalovaný v kúpeľni, kuchyni alebo technickej miestnosti.
Kotly sú prispôsobené na podlahové vykurovanie a spolupracujú s komunikačnými regulátormi pre ešte vyššie úspory a pohodlie.
Odvod spalín môže byť riešený rôznymi spôsobmi, vrátane koncentrických dymovodov (vertikálne cez strechu, horizontálne cez stenu) alebo cez existujúci komín (s vyvložkovaním plastovými rúrami alebo flexibilným odvodom). Pri riešení odvodu spalín je dôležité konzultovať s príslušným kominárom.

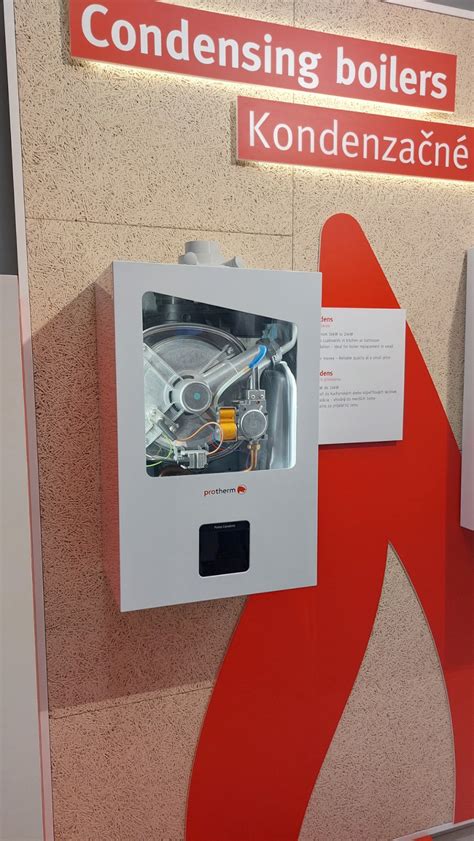

Protherm Panter Condens
Regulácia a ovládanie
Pre dosiahnutie maximálnych úspor a optimálnej prevádzky sa odporúča zvoliť vhodný spôsob regulácie:
- Pre radiátorové vykurovanie sú vhodné izbové regulátory, ako napr. manuálny Thermolink Select, nastaviteľný Thermolink P alebo programovateľný MiSet s týždňovým programom. V prípade bezdrôtového riešenia sú k dispozícii Thermolink RC alebo MiSet R.
- Pre podlahové alebo stenové vykurovanie sú ideálne ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Pre jeden vykurovací okruh a ohrev TÚV postačí Thermolink P (s dokúpeným snímačom vonkajšej teploty) alebo systémový ekvitermický eBus regulátor MiPro.
- Pre zložitejšie systémy s viacerými vykurovacími okruhmi (napr. kombinácia podlahového a radiátorového kúrenia) je odporúčaný programovateľný ekvitermický systémový eBus regulátor MiPro, ktorý je možné rozšíriť o systémové moduly RED-3 alebo RED-5.
Ovládanie kotla je založené na koncepte „Jedno tlačidlo - Jedna funkcia“ s prehľadným a podsvieteným LCD displejom. Kotly sú tiež pripravené na spoluprácu s modernými smart regulátormi, ktoré umožňujú ovládanie cez mobilnú aplikáciu (napr. MiControl).
O značke Protherm a výrobe
Protherm je slovenská spoločnosť, ktorá je súčasťou medzinárodného koncernu Vaillant Group. Spoločnosť sa zameriava na výrobu a distribúciu moderných a úsporných vykurovacích systémov.
Výroba prebieha v moderných závodoch na Slovensku, kde sa kladie dôraz na vysokú kvalitu, inovácie a ekologické aspekty výroby. Vďaka dlhoročnej tradícii a skúsenostiam patrí Protherm k popredným výrobcom vykurovacej techniky.
Koncern Vaillant Group má viac ako 140-ročnú históriu a je lídrom v oblasti vykurovacích technológií v Európe. Spoločnosť Protherm Production vyrába široký sortiment kotlov, vrátane závesných a stacionárnych, kondenzačných aj nekondenzačných, elektrokotlov a ohrievačov teplej vody.
Vývojové centrum spoločnosti Protherm Production patrí k najmodernejším v Európe a podieľa sa na inováciách a vývoji nových, účinnejších produktov, vrátane vývoja hydraulických modulov a plynových kondenzačných kotlov.
