Mnoho používateľov kondenzačných plynových kotlov Junkers s ekvitermickou reguláciou sa stretáva s problémom nepretržitého chodu obehových čerpadiel, čo vedie k zvýšenej spotrebe elektrickej energie. Tento článok podrobne rozoberá konkrétny prípad a navrhuje možné riešenia pre optimalizáciu prevádzky obehových čerpadiel.
Popis problému: Nepretržitý chod obehových čerpadiel
Problém spočíva v nepretržitom chode obehových čerpadiel, ktoré sú pripojené k plynovému kotlu, obzvlášť v zimnom režime. Uživatelia hľadajú riešenie, ako znížiť spotrebu elektrickej energie vypínaním týchto čerpadiel, ktoré bežia nonstop.
Konfigurácia systému: Kotol Junkers ZB 7-22 A23 s ekvitermickou reguláciou
Typickým príkladom je systém s kondenzačným kotlom JUNKERS ZB 7-22 A23. K tomuto kotlu je pripojený ekvitermický regulátor TA 250 s vonkajším čidlom a zásobník TÚV ST 120. Kotol je napojený cez anuloid do podlahového kúrenia s prídavným externým obehovým čerpadlom. Externé obehové čerpadlo je napojené priamo do zásuvky 230 V.
Identifikácia problému: Nonstop prevádzka čerpadiel
Obe obehové čerpadlá (vnútorné aj prídavné externé) bežia 24 hodín denne približne 9 mesiacov v roku počas vykurovacieho obdobia. To znamená, že keď je kotol prepnutý do zimného režimu, dochádza k permanentnému odberu elektrickej energie v hodnote približne 2 x 70 W.
Pokusy o riešenie a zistenia
Prvý pokus: Paralelné pripojenie a zistenie nepretržitého chodu interného čerpadla
Pôvodným zámerom bolo napojiť externé obehové čerpadlo paralelne k vnútornému čerpadlu, s predpokladom, že sa po určitom čase po skončení ohrevu vypne. Následne sa však zistilo, že aj toto vnútorné čerpadlo beží nonstop, dokonca aj keď sa voda vo výmenníku nezohrieva (v zimnom režime). Pri prepnutí kotla do letného režimu (kedy zohrieva len TÚV) relé vnútorné čerpadlo odpojí po niekoľkých minútach po skončení ohrevu.
Sústavný beh čerpadla pri kotloch Junkers sa na fórach opakovane riešil s tým, že nonstop funkcia nabieha pri vonkajšej teplote nižšej ako +5°C (protizamŕzacia funkcia). Napriek informáciám a nastaveniu hodnoty protizamŕzacej funkcie na regulátore TA 250 na -5°C, čerpadlo bežalo nonstop aj pri vonkajšej teplote +15°C. Externý snímač teploty a regulátor TA 250 fungujú správne.
Podľa vyjadrenia servisného technika, pri ekvitermickom režime sa vraj vnútorné čerpadlo nevypína a beží nonstop, čo je však v rozpore s niektorými informáciami z diskusných fór.
Druhý pokus: Zmena typu regulátora v menu kotla
V menu kotla (menu 2.2) bol urobený pokus o zmenu typu regulátora z typu 3 na typ 2 s cieľom vyradiť ekvitermiku. Kotol však túto zmenu neumožnil, pretože ekvitermika sa vypnúť nedá, keďže kotol rozpoznáva pripojený regulátor. Táto cesta taktiež neviedla k riešeniu.
Vyvstáva otázka, či mal servisný technik pravdu a pri ekvitermickej funkcii obehové čerpadlo skutočne beží nonstop, alebo či by čerpadlo nemalo bežať nonstop a chyba spočíva v elektronike. Logicky by sa obehové čerpadlo malo vypnúť po približne pol hodine po skončení ohrevu.
Vykonaný test
Bol vykonaný test za nasledujúcich podmienok: vonkajšia teplota +15°C, regulátor TA 250 stiahnutý na minimum. Kotol celý deň nezapínal ohrev, napriek tomu čerpadlo celý deň bežalo bez zastavenia.
Rada servisného technika a úvahy o oprave elektroniky
Servisný technik odporučil vymeniť regulátor za obyčajný priestorový a ohrev TÚV spínať časovým spínačom, čo však nebolo považované za najrozumnejšie riešenie. Ďalšou možnosťou je chyba v elektronike kotla. Ak by bola vadná elektronika, otázkou je jej oprava. Nová doska údajne stojí približne 300 eur, čo pri 7-ročnom kotle predstavuje nerentabilný náklad, keďže všetky ostatné funkcie pracujú správne.
Navrhované alternatívne riešenia
Vzhľadom na vyčerpanie pôvodných nápadov na riešenie problému bez priameho zásahu do kotla, boli navrhnuté dve alternatívne riešenia:
Návrh 1: Snímanie informácie z ventilátora odťahu spalín
Jednou z možností je snímať informáciu o potrebe zapnúť čerpadlo z ventilátora odťahu spalín. Toto riešenie je však pomerne zložité, pretože do ventilátora ide 5 vodičov:
- Fáza (trvalo pripojené)
- Nulák (trvalo pripojené)
- Zem
- Riadiace impulzy (0-6 kHz)
- Výstup zo snímača otáčok
Pre využitie tejto informácie by bolo potrebné vyrobiť špecifickú elektroniku, ktorá by brala informácie buď zo snímača otáčok alebo z riadiacej frekvencie. Hoci je to komplikované, predstavuje to elegantné riešenie, pretože ventilátor sa zapína ešte pred spustením horáka.
Návrh 2: Snímanie informácie z LED diódy, ktorá indikuje zapnutie horáka
Druhý návrh je jednoduchší a spočíva v snímaní informácie o potrebe zapnúť čerpadlo z LED diódy, ktorá indikuje zapnutie horáka. Z tejto LED diódy možno ľahko získať informáciu (0 V alebo 2 V). Táto informácia sa potom spolu s prídavnou elektronikou dá ľahko využiť na riadenie obehového čerpadla, vrátane oneskorenia jeho vypínania o približne 30 minút.
Regulácia čerpadla v kotle JUNKERS CERAPURMODUL-SMART a krbová vložka
Popis problému s krbovou vložkou

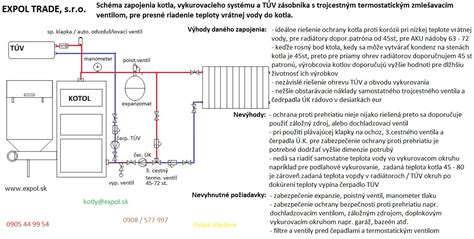

Ďalší podobný problém sa vyskytuje u plynového kotla JUNKERS CERAPURMODUL-SMART v kombinácii s teplovodnou krbovou vložkou. Naráža sa na problém s obehom natopenej vody v systéme. Jedno obehové čerpadlo je umiestnené v malom okruhu vložky, a voda, ktorú upustí termostatický zmiešavací ventil do veľkého okruhu, cirkuluje len vtedy, ak beží čerpadlo plynového kotla. Čerpadlo kotla však beží len pri protizámrazovej ochrane.
Otázka teda znie, či je možné spúšťať obehové čerpadlo v plynovom kotle podľa výstupnej teploty vody z krbovej vložky, čím by sa optimalizoval obeh vody v celom systéme.
