S rastúcimi cenami energií a špecifickou ekonomickou nestabilitou v krajine a vo svete je ťažké jednoznačne určiť jeden, najoptimálnejší spôsob vykurovania domu. Okrem toho sa samotné vykurovacie systémy navzájom líšia, rovnako ako sa líšia budovy, ich história a preferencie bývania ich majiteľov. Mnoho ľudí, ktorí stavajú alebo rekonštruuje domy, však nepochybne volí kúrenie plynom. Inštalácia takéhoto systému je však len polovicou úspechu.
Vykurovacia sezóna na Slovensku trvá približne 6 mesiacov, ale často začína skôr (september) a končí oveľa neskôr, ako sa očakávalo (máj). Je ťažké dať jednoznačnú odpoveď na otázku, ako najlepšie nastaviť plynový kotol. Zakaždým bude tento problém závisieť od mnohých faktorov.
Faktory ovplyvňujúce nastavenie plynového kotla
Nastavenie kotla bude ovplyvnené nielen konkrétnou teplotou, ktorú chceme získať, ale aj výkonom použitého kotla, celkovou veľkosťou domu, počtom vnútorných stien, správne zvoleným systémom regulátorov, izoláciou budovy a dobrými či zlými vykurovacími návykmi. Až porovnanie spomínaných parametrov nám umožní priblížiť sa k odpovedi v prípade konkrétneho domu.
Typ a výkon plynového kotla
Prvým problémom, stojacim za pozornosť, je typ a výkon plynového kotla, ktorý máme. Tradičný, kondenzačný, jedno- alebo dvojfunkčný kotol, s otvorenou alebo uzavretou spaľovacou komorou - každé z týchto zariadení má iné vlastnosti a pracuje v špecifickom výkonovom rozsahu (zvyčajne od niekoľkých do niekoľkých desiatok kW). Zariadenie by malo byť prispôsobené našim požiadavkám a podmienkam. Zjednodušený vzorec nám umožňuje dospieť k záveru, že na každých 10 m² plochy by malo pripadať približne 0,6 kW výkonu. Treba však pripomenúť, že každý nami požadovaný parameter (napr. dodatočný ohrev úžitkovej vody) bude mať výrazný vplyv na spomínaný výkon.
Optimálna teplota v domácnosti
Optimálna teplota v dome je približne 20°C. Používatelia plynových kotlov sa najčastejšie pýtajú, ako toto zariadenie nastaviť tak, aby nepotrebovalo príliš energií. Motiváciou pre optimálne nastavenie kotla nie je len potreba vyhriať priestor domova na komfortnú teplotu, ale samozrejme aj dosiahnutie čo najnižších nákladov s tým spojených. Najčastejšou chybou používateľov plynových kotlov je výber príliš vysokej teploty na to, aby mali dostatok tepla. Samozrejme, nie každý sa musí doma cítiť príjemne pri 19-20°C, ale nie je dôvod očakávať nižšie náklady na plyn nastavením radiátorov napríklad na 25°C. V prípade najbežnejšieho kondenzačného kotla bude najoptimálnejšou možnosťou nastavenie na teplotu v rozmedzí 40-50°C.
Regulátory pre plynové kotly a ich prínos
Pri použití plynového kotla sú skvelým doplnkom vykurovacieho systému izbové regulátory pre plynové kotly, ktoré zaručujú úsporu energie. Regulátory zároveň umožňujú presné prispôsobenie chodu kotla tepelným podmienkam v konkrétnych miestnostiach prostredníctvom inteligentnej analýzy bilancie tepelných ziskov a strát.
Rozdiel medzi radiátorovým a podlahovým vykurovaním
Tu treba rozlišovať medzi radiátorovým a podlahovým vykurovaním. Každý z týchto vykurovacích systémov má mierne odlišné vlastnosti a bude vyžadovať iný riadiaci program. Efektívnym riešením v domácnosti bude použitie komplexného zónového systému, v ktorom je možné nastaviť teplotu v každej miestnosti v dome samostatne, nezávisle, podľa preferencií užívateľov. Nech sa to premietne do dokonalého prispôsobenia vykurovacieho programu skutočnej potrebe tepla v dome, ale aj do reálnych úspor.
Komunikácia Open Therm
Vybrané zariadenia TECH Controllers sú navyše vybavené komunikáciou Open Therm. V praxi to znamená, že pripojením k niektorým modelom kotlov (s pripojením Open Therm) môžeme pomocou externého snímača teploty nastaviť nastavenú teplotu zdroja a riadiť vykurovaciu krivku, ale aj nastaviť harmonogram vykurovania a prípravy teplej vody.
Ďalšie faktory pre efektívne vykurovanie
V mnohých prípadoch nestačí mať správne zariadenie a šikovne ho používať. Ovládanie vykurovacieho systému je kľúčové. Plynový kotol s primeranými parametrami nie je všetko. Vhodné regulátory budú neoceniteľné pri optimalizácii vykurovacieho systému vášho domu.
Izolácia budovy
Ani dobré vybavenie, profesionálny softvér a optimálne nastavenie nestačia, ak je budova v zlom stave. Kvalitná izolácia budovy je základom pre efektívne vykurovanie.
Prospešné vykurovacie návyky
V zime by vetranie miestností malo byť krátke a intenzívne. V opačnom prípade dočasne narušíme nastavenie plynovej pece. Počas slnečných dní sa namiesto zakrývania okien oplatí nechať do miestností trochu slnka, teda bezplatné teplo z prírody.
Nastavenie výkonu plynového kotla
Maximálny výkon vykurovacieho systému v dome môže spadať do prevádzkového rozsahu výkonu kotla uvedeného v pokynoch. Napríklad celkový maximálny výkon radiátorov v dome je 11 kW. Rozsah prevádzkového výkonu kotla Protherm Gepard 23 MTV sa pohybuje v rozmedzí 8,5 - 23,3 kW.
V servisnom menu, ako je popísané vyššie, nájdeme riadok d.0, stlačíme tlačidlo „režim“ a na displeji sa pozrieme na hodnotu parametra výkonu kotla, kW. Napríklad bude viditeľné pôvodné nastavenie = 15. Pomocou tlačidla "-" nastavte novú hodnotu výkonu kotla = 11. Odporúčam skúsiť nastaviť výkon kotla o 20 - 30% menej ako je výkon vykurovacieho okruhu, napríklad d.00 = 9 kW. Tento výkon by mal stačiť na kompenzáciu tepelných strát doma, pretože výkon radiátorov sa spravidla vyberá s určitou rezervou.
Nastavenie minimálneho výkonu horáka
Pri nastavovaní minimálneho výkonu horáka musíte: Úplne otvoriť termostatické a ďalšie ventily na radiátoroch a nastaviť izbový termostat na maximálnu teplotu. Termostat, ktorý riadi podlahové kúrenie, je nastavený na maximálnu prípustnú teplotu, aby nedošlo k prehriatiu podláh. V užívateľskom menu kotla nastavte maximálnu prevádzkovú teplotu, ktorú vlastníci nastavili v najchladnejších mrazoch, a to pridaním ďalších 5 °C. Zvyčajne to nie je menej ako 65 °C. Ak si to majitelia nepamätajú, alebo na novom kotle v menu, nastavia výrobné nastavenie na maximálnu teplotu 75 °C. Horák kotla by sa mal automaticky vypnúť, keď je teplota o 5 °C vyššia, t.j. pri 80 °C.
Ochlaďte vykurovací okruh na teplotu vykurovacej vody pod 30 °C. Ďalej spustite horák v režime kúrenia, v servisnom menu zvoľte riadok d.52, stlačte tlačidlo „režim“ a na displeji uvidíte hodnotu parametra polohy krokového motora plynového ventilu v minimálnom režime z výroby moc. Po odstránení predného krytu kotla vizuálne sledujeme veľkosť plameňa v horáku. V našom príklade displej zobrazoval výrobné nastavenie, číslo = 72, a výška plameňa v horáku bola dosť vysoká.
Stlačením tlačidla „-“ nastavíte novú hodnotu parametra v riadku d.52, napríklad = 20. 3 sekundy po zmene, keď sa automaticky potvrdí nová hodnota, je možné pozorovať výrazné zníženie výšky plameňa v horáku. To znamená, že užitočný výkon kotla so stanoveným nastavením sa výrazne zníži.
Ďalej je na displeji pozorovaný nárast teploty v potrubí priameho vykurovania na výstupe z kotla. Zvýšenie teploty sa zvyčajne zastaví, keď dosiahne určitú hodnotu menšiu ako nastavená hodnota, napríklad 52 °C. Kotol je v prevádzke a teplota nestúpa (alebo sa mení veľmi, veľmi pomaly). To znamená, že sa pri tejto ustálenej teplote vody dosiahla rovnováha výkonu medzi kotlom a vykurovacím systémom.
V tomto momente zvýšime parameter v riadku d.52 servisného menu, nastavíme novú hodnotu = 30 - teplota začne opäť stúpať a opäť sa zastaví, napríklad pri 63 °C. Opäť pridáme hodnotu parametra do riadku d.52 = 35, a tak vyberáme parameter, kým sa teplota nezastaví na hodnote mierne vyššej ako maximum, napríklad 77 °C.
Ak sa radiátory vysoko neohrejú, teplotný rozdiel v priamom a vratnom potrubí pri maximálnej teplote je viac ako 15 - 20°, potom sa zvýši ovládací tlak obtokového ventilu. Nižšie si prečítajte, ako nastaviť obtokový ventil. Teplota vody v prívodnom a vratnom potrubí je viditeľná na displeji, keď vstúpite do servisného menu, riadky d.40 a d.41.
Pri nastavovaní obtokového ventilu sa musí zopakovať nastavenie plynového ventilu v potrubí d.52. V našom príklade horák ohrieval vodu na maximálnu teplotu 77 °C s minimálnou hodnotou parametra v riadku d.52 rovnou = 28 (výrobné nastavenie bolo = 72). Pri nižšej hodnote parametra nemohol horák ohriať vodu na stanovenú teplotu. A s vyššou hodnotou horák ohrial vodu na 80 °C a automatika kotla spaľovanie vypla.
Je potrebné poznamenať, že vyššie opísaný spôsob nastavenia plynového ventilu, ktorý umožňuje experimentom vyvážiť výkon kotla s výkonom vykurovacieho okruhu, v odporúčaniach výrobcu kotla absentuje. To je myšlienka autora článku, ktorá bola úspešne implementovaná pri nastavovaní autonómnych vykurovacích systémov s plynovými kotlami.
Výpočet požadovaného výkonu kotla

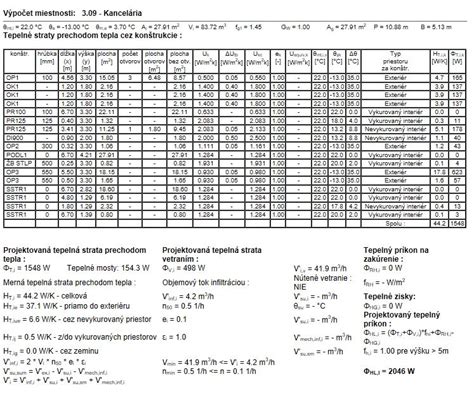

Na určenie minimálneho výkonu kotla je potrebné vypočítať tepelné straty za jednotku času cez okná, steny a stropy konštrukcie. Je tiež potrebné vziať do úvahy teplo unikajúce ventilačnými systémami budovy. Pre presný výpočet sú potrebné špeciálne znalosti.
Pre nezávislý predbežný výpočet môžete použiť pomery, ktoré boli potvrdené dlhoročnou praxou. Ak je dom zateplený a postavený v súlade s modernými požiadavkami na úsporu energie, predpokladá sa, že na 1 m² plochy postačuje výkon 100 W kotla. Tento výpočet však môže byť iba orientačný. Straty tepla závisia nielen od hrúbky stien a stropov, ich izolácie, drevených alebo plastových okien, ale aj od rozdielu medzi vonkajšou teplotou a teplotou v miestnosti. V miestnosti sa teplota mierne mení, zatiaľ čo vonkajšia teplota v zimných podmienkach sa môže výrazne meniť. Pre naše zemepisné šírky je dosť pravdepodobný prudký prechod z plus 5˚С na mínus 25˚С. Pri riadení činnosti kotla je tiež potrebné vziať do úvahy zvláštnosti samotného vykurovacieho systému.
Bezpečnostné prvky plynových kotlov
Ovládacie prvky umiestnené priamo v prístroji zaisťujú hlavne jeho bezpečnú prevádzku. Horák sa nerozsvieti, ak vo vykurovacom systéme nie je voda alebo v systéme nie je požadovaný tlak. Horák sa nerozsvieti, ak dôjde k neobvyklému prepnutiu kotla na TÚV, ale nezhromažďuje sa sanitárna voda.
Únik plynu sa monitoruje nepriamo riadením plameňa horáka. Poistka proti spätnému ťahu zabráni vniknutiu oxidu uhoľnatého do miestnosti, ak je komín zablokovaný alebo upchatý. Poruchu ventilátora v systéme núteného vetrania komína zistí snímač tlaku vzduchu (manostat), ktorý neumožní zapnutie kotla. Obmedzovač teploty vo výmenníku tepla zabezpečí požadovanú teplotu vody a v núdzovej situácii bude udržiavať výmenník tepla v dobrom stave.
Cyklovanie plynového kotla
Mnoho moderných zariadení má displeje, ktoré zobrazujú informácie o stave jednotky. Každý, aj bez toho, aby bol mechanikom a elektrikárom, vie, že najťažším prevádzkovým režimom pre zariadenie je okamih spustenia, zapnutia mechanického a elektrického zariadenia. Počas počiatočného obdobia sa pozoruje najväčšie opotrebenie, najčastejšie sa vyskytujú poruchy v práci.
Zvýšenie počtu štartov v dôsledku cyklickosti predovšetkým pohltí životnosť veľmi drahých častí kotla - plynových a trojcestných ventilov, obehového čerpadla, ventilátora výfukových plynov. Pre zapálenie v okamihu spustenia sa do horáka privádza maximálne množstvo plynu. Časť plynu pred objavením sa plameňa doslova letí do potrubia. Nepretržité opätovné zapaľovanie horáka ďalej zvyšuje spotrebu plynu a znižuje účinnosť kotla. Určitá cyklická prevádzka plynového kotla je zabezpečená normálnym režimom jeho činnosti.
Príklad problému s cyklovaním kotla
Užívateľ s kotlom LEV 30kkz, čiastočne zatepleným novostavbou z tehly, hlási problém s cyklovaním kotla v prechodnom období. Kotol sa zapne na cca 2-3 minúty, potom vypne a po anticyklické ochrane (cca 3 minúty a viac) opäť zapne. V zimnom období tento problém nepozoroval. Problém pretrváva aj pri vyradení ekvitermy, nastavení kotla na najmenšiu možnú teplotu (40°C) a znížení výkonu kotla na minimum (6kW) v servisnom menu. Ohrev na 40°C trvá omnoho dlhšie ako pri automatike, čo naznačuje, že pri automatike kotol zrejme neznizi výkon na najnižšiu možnú mieru, preto okruh rýchlo ohreje a vypne.
Užívateľove otázky sa týkajú:
- Podľa čoho nastavuje pri automatike kotol najnižší možný výkon (krivka, posun, spiatocka a pod.)?
- Nie je pre neho výhodnejšie v tomto období neriadiť teplotu ekvitermou, ale iba spomínaným nastavením vykurovacej teploty a obmedzením výkonu, prípadne zaradením útlmu v noci (ten funguje aj bez ekvitermy), keďže tak či tak sa pod 6kW kotol nedostane a prípadné prekročenie teploty v izbe zreguluje hlavicami a izbovým termostatom?
- Aká je pre neho prípadne lepšia voľba kombinácií krivka-posun, radšej nižšia krivka a väčší posun, alebo vyššia krivka a posun menší, prípadne žiadny?
Riešenie problému s cyklovaním
Odpoveď na problém s cyklovaním kotla je často jednoduchá: ak kotol nedokáže modulovať svoj výkon a ten je vyšší ako je potreba pre vykurovaciu sústavu, musí cyklovať. Rýchlosťou čerpadla či zvýšením teploty vykurovania sa dosiahne len veľmi malé zlepšenie. Jediné riešenie je izbový termostat, na ktorom sa dá nastaviť dostatočne dlhý cyklovací čas resp. vyššia hysterézia (1 až 2 °C). Je to však za cenu nižšej tepelnej pohody. Ak sa nejedná o naozaj krátke cykly, tak atmosférickému kotlu cyklovanie tak nevadí ako kondenzačnému.
Pri cyklovaní aj pri zníženom výkone, rýchlosťou obehového čerpadla sa to dá aspoň čiastočne zlepšiť, ale nie zásadne.
Moderné vykurovacie systémy a regulácia

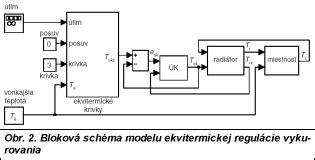

Moderné vykurovacie systémy s plynovými kotlami obsahujú množstvo regulačných prvkov. Tie dokážu udržať tepelný komfort a úspornú prevádzku za akýchkoľvek podmienok, a to pri zachovaní jednoduchosti obsluhy. Synonymom hospodárneho vykurovania sú moderné kondenzačné plynové kotly, obsahujúce veľké množstvo regulovateľných prvkov.
Vykurovaciu sústavu už dávno netvorí iba kotol a priestorový termostat, ovládanie vykurovania sa týka aj ďalších prvkov. Ide napríklad o termostatické hlavice, vonkajší snímač teploty, obehové čerpadlo, zmiešavací ventil či centrálnu jednotku solárneho systému. Moderný kotol v spolupráci s termostatom potom dokáže riadiť všetky tieto prvky tak, aby zachoval tepelný komfort v interiéri pri čo najnižšej spotrebe plynu.
Typy regulácie teploty
Teplota interiéru sa mení skokovou reguláciou množstva vykurovacej vody, teplota vody sa nemení. Príkladom je bežná regulácia pomocou nastavenia požadovanej teploty na priestorovom termostate. Výhodou sú nízke náklady na inštaláciu, nevýhodou vyššia spotreba energie (plynu). Nemení sa pri nej len množstvo, ale priamo teplota vykurovacej vody. Príkladom je tzv. ekvitermická regulácia, ktorá nastavuje teplotu vody automaticky na základe aktuálnej interiérovej a externej teploty (využíva na to snímač na vonkajšej stene budovy). Ekvitermická regulácia je najúspornejšia, kotol i termostat ju však musia podporovať.
Správne nastavenie termostatu
Centrom regulácie moderného vykurovacieho systému je termostat. Moderné termostaty sú naprogramované tak, aby zabezpečili optimálny chod kotla pri zabezpečení tepelného komfortu domu. Aby však bolo vykurovanie čo najefektívnejšie, a teda aj čo najúspornejšie, musí byť celý vykurovací systém vrátane termostatu správne nastavený. Žiaľ, z praxe môžeme potvrdiť, že približne 3 zo 4 termostatov nie sú nastavené správne. Obzvlášť náročné je vyladenie už spomínanej ekvitermickej regulácie, pri ktorej sa nastavujú tzv. ekvitermické krivky. Nastavenie klasického termostatu pozostáva z voľby základných požadovaných teplôt. Samozrejmosťou pri azda každom termostate je programovanie časových intervalov - či už denných, alebo týždenných.
Smart regulácie a termostaty
Revolúciu do sveta vykurovania priniesli smart regulácie a termostaty, ktoré výrazne zjednodušujú nastavovanie i používanie. Dokážu sa nastaviť automaticky na základe vašich odpovedí na niekoľko otázok, ktoré vám položia. Tým zabezpečia spínanie plynového kotla v ideálnych intervaloch, aby ste dosiahli požadovanú teplotu presne vtedy, keď ju potrebujete. Smart regulácie a termostaty môžete ovládať na diaľku pomocou aplikácie v smartfóne či tablete. Zaspávate a je vám príliš teplo či zima? Nemusíte vstávať a chodiť k termostatu, stačí, ak siahnete po smartfóne. Zabudli ste vypnúť vykurovanie pri odchode na dovolenku? Vypnite ho jediným dotykom priamo z pláže. Chystáte sa na chatu alebo sa vraciate domov? Najmodernejšie smart termostaty dokážu cez internet získavať dáta z meteostaníc. Pripravia sa tak na prípadné poklesy či nárasty vonkajšej teploty zvýšením alebo znížením výkonu vykurovania, aby zachovali čo najstálejšiu teplotu v interiéri.
Moderné smart regulácie dnes umožňujú aj diagnostiku kotla na diaľku, pri ktorej servisný technik odhalí pravdepodobnú príčinu poruchy kotla vopred. Najmodernejšie technológie regulácie vykurovania sa v dnešnej dobe stávajú štandardnou súčasťou tzv. inteligentných domov. Ak sa chystáte kúpiť nový kotol, určite sa dostatočne oboznámte aj s možnosťami jeho regulácie a dajte si nastaviť systém odborníkmi.
