Zapojenie a prevádzka plynového kondenzačného kotla

Kondenzačné kotly predstavujú v súčasnosti najúspornejšiu alternatívu pri vykurovaní zemným plynom. Pri výbere vykurovacieho zariadenia je preto výhodné uprednostniť práve kondenzačný typ. Oproti tradičným, tzv. „nekondenzačným“ kotlom, ktoré neefektívne využívajú energiu paliva, prinášajú kondenzačné kotly značné ročné úspory. Tradičné kotly spotrebujú viac paliva, produkujú väčšie množstvo spalín a škodlivín, a navyše pracujú pri vyšších teplotách, čo zvyšuje koncentráciu škodlivých látok.

Princíp fungovania kondenzačného kotla

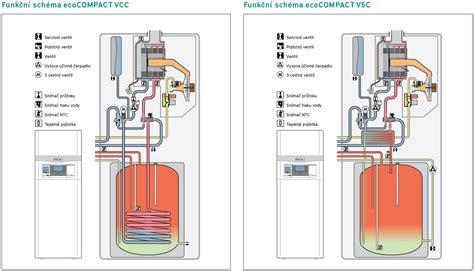

Princíp účinnosti kondenzačných kotlov spočíva v efektívnom využití tepla obsiahnutého v spalinách. Počas spaľovania uhľovodíkových palív, ako je zemný plyn, vzniká okrem iného aj vodná para. Zatiaľ čo klasické kotly neochladzujú spaliny pod rosný bod, čím vodná para s vysokou latentnou energiou uniká nevyužitá komínom, kondenzačné kotly ochladia spaliny tak, že vodná para skondenzuje. Týmto procesom sa uvoľní tzv. kondenzačné teplo, ktoré sa následne využíva na ohrev vykurovacej vody. Tento proces je opačný k vareniu vody, kde sa energia spotrebúva na premenu vody na paru; v kondenzačnom kotle sa energia uvoľňuje pri jej premene späť na kvapalinu.

Optimalizácia účinnosti kondenzačného kotla

Účinnosť kondenzačného kotla je možné ďalej zvýšiť optimalizáciou prevádzkových teplôt a spoluprácou s vykurovacím systémom. Cieľom je dosiahnuť čo najnižšiu teplotu kotla, aby sa zo spalín získalo maximum kondenzátu.

Vhodné vykurovacie systémy

Nízkoteplotné systémy, ako je podlahové alebo stenové vykurovanie, sú ideálne, pretože umožňujú prevádzku kotla pri nižších teplotách. Klasické radiátory vyžadujú vyššiu teplotu vykurovacej vody, čo znižuje efektivitu kondenzácie. Ak sa pre radiátory rozhodnete, odporúča sa ich preimenzovanie (väčšia výhrevná plocha), aby im stačila nižšia teplota vody.

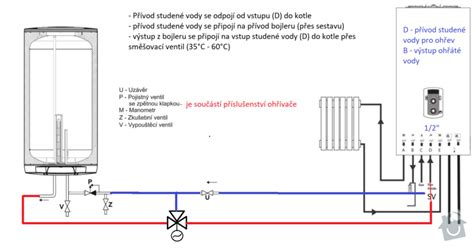

Ohrev pitnej vody

Úspornej prevádzke prispieva aj ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom. Voda sa ohrieva v doskovom výmenníku tepla priamo v kotle, čím sa dosiahne efektívnejšie vychladenie spiatočky a lepšia kondenzácia. V tomto prípade sa voda nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka a dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu, a to počas ohrevu celého objemu nádrže.

Konštrukčné odlišnosti a odvod kondenzátu

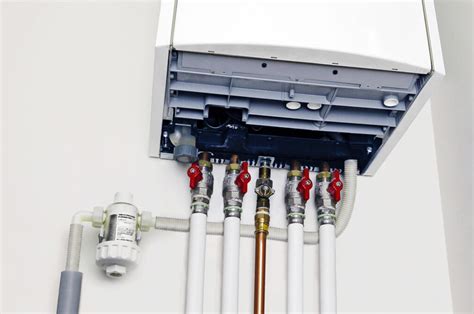

Z vonkajšej strany sa kondenzačný kotol od klasického nelíši. Podstatné rozdiely sa nachádzajú vnútri. Každý kondenzačný kotol je vybavený odvodom kondenzátu, ktorý je zabezpečený sifónom brániacim úniku spalín do okolia. Spálením 1 m³ zemného plynu vznikne teoreticky až 1,6 litra kondenzátu, ktorý je potrebné odviesť do kanalizácie.

Správne riešenie odvodu kondenzátu

Nesprávne riešenie odvodu kondenzátu (napr. len jednoduchým pripojením hadice) môže spôsobiť vážne poruchy kotla, ak dôjde k upchatiu alebo zamrznutiu odpadu. V takom prípade môže kondenzát stúpať do kotla a spôsobiť jeho poškodenie, prípadne spätné znečistenie z kanalizácie. Správne riešenie odvodu kondenzátu by malo zahŕňať sifón s lievikom aj na strane kanalizácie. Intenzita odtekajúceho kondenzátu slúži ako indikátor správneho nastavenia kotla a intenzity kondenzácie. Pohľad na odtekajúci kondenzát je zároveň znakom zachráneného tepla zo spalín. Ak v kotolni nie je k dispozícii odpad do kanalizácie, je nevyhnutné použiť čerpadlo na kondenzát s automatickým spínaním.

Odvod spalín a prívod vzduchu

Kondenzačné kotly sú štandardne vybavené ventilátorom, preto sa označujú ako „turbo“ kotly. Ventilátor zabezpečuje nútený odvod spalín a prívod spaľovacieho vzduchu. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto musí byť horák vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Nízka teplota spalín (bežne do 50 °C) spôsobuje slabší ťah komína. Spaliny kondenzujú aj v komíne, preto nemožno použiť klasický vyvložkovaný komín. Dôležité je optimálne riešenie odvodu spalín a prívodu vzduchu.

Koncentrické potrubie

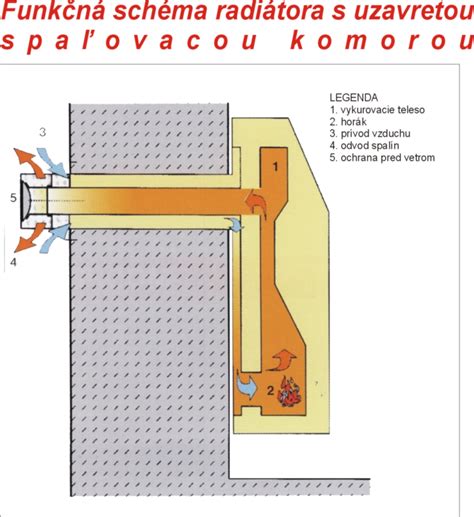

Koncentrické potrubie (rúrka v rúre) umožňuje súčasne odvádzať spaliny a privádzať spaľovací vzduch. Tým sa zamedzí ochladzovaniu miestnosti čerstvým vzduchom a umožňuje sa dodatočné získanie tepla zo spalín ohrevom nasávaného vzduchu. Komín na odvod spalín aj prívod vzduchu má koncentrický prierez alebo kanály umiestnené vedľa seba.

Možnosti odvodu spalín

• Prechod šikmou strechou je jednoduchý a nenáročný. Prvky na prechod strechou, nie však samotný spalinovod, majú v ponuke aj dodávatelia strešných krytín.
• Prechod plochou strechou si vyžaduje predprípravu otvoru pre spalinovod už počas stavby strechy. Treba si dať pozor na zatekanie do strechy - hrdlo na zasunutie spalinovej rúry sa musí dokonale utesniť.
• Vodorovné vyústenie na vonkajšej stene nie je v novostavbách bežne schválené; je možné ho použiť len pri výmene kotla v starších inštaláciách.
• Pri rekonštrukciách je možné využiť jestvujúci komín na prívod spaľovacieho vzduchu, ak nie je znečistený. V opačnom prípade je možné použiť koncentrické potrubie alebo nasávať vzduch z priestoru kotolne. Ústie komína by malo byť uzatvorené krytom.
• Pri zalomených komínových šachtách je nutné použiť flexibilné potrubie. Pri použití keramického komína je dôležité overiť jeho odolnosť proti kondenzátu. Nie všetky typy sú vhodné, aj keď sú značkové a drahé; je rozumné overiť si to ešte pred postavením komína.

Pri odvode spalín po fasáde sa neodporúča používať jednoduché plastové potrubia, ktoré nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.

Regulácia vykurovacieho systému

Správna regulácia je kľúčová pre komfort bývania a úsporu paliva. Neodporúča sa používať staré regulátory ani jednoduché izbové termostaty, ktoré fungujú na princípe „vypni - zapni“, pretože kondenzačný kotol nie je žehlička. Moderné kondenzačné kotly vyžadujú sofistikovaný riadiaci systém.

Mikroprocesorové regulácie umožňujú modulovať tepelný výkon kotla podľa potreby, čím sa zvyšuje účinnosť a úspora paliva. Optimálna regulácia výkonu prebieha na základe vonkajšej teploty (tzv. ekvitermická regulácia), ktorá vyžaduje externý snímač.

Umiestnenie a inštalácia plynového kotla

Pri výbere miesta na inštaláciu plynového kotla je potrebné zohľadniť nielen estetickú stránku, ale aj technické normy a predpisy. Montáž plynového kotla je komplexný proces, ktorý musí vykonávať kvalifikovaný odborník s príslušným oprávnením.

Možnosti umiestnenia

• V interiéri bez samostatnej kotolne: Kotol je možné zakomponovať do kuchynskej linky, na chodbu alebo do kúpeľne (v prípade zvýšeného elektrického krytia).
• Stacionárne vs. závesné kotly: Stacionárne kotly sú ťažšie a umiestňujú sa na podlahu, zatiaľ čo závesné kotly sú kompaktnejšie a ľahšie sa inštalujú na stenu.

Požiadavky na priestor a bezpečnosť

Miestnosť určená na inštaláciu plynového kotla musí spĺňať prísne normy:

• Minimálna vzdialenosť od horľavých predmetov: 20 cm.
• Manipulačný priestor: Najmenej 80 cm.
• Objem miestnosti: Najmenej 0,8 m³ na každý kilowatt výkonu kotla (optimálne 18 m³).
• Vetranie: Miestnosť musí byť vetrateľná, suchá a bez prachu (minimálne 3-násobná výmena vzduchu za hodinu).
• Prirodzené svetlo: Minimálne 0,03 m² okenného otvoru na 1 m³ objemu miestnosti.
• Steny musia byť z nehorľavých materiálov.
• Zakázané umiestnenia: Kotol nesmie byť umiestnený v spálni alebo obývacej izbe.
• V súkromných domoch sa odporúča vyhradiť špeciálnu miestnosť (kotolňu) s ohňovzdornými priečkami.

Pripojenie na siete

• Odvod spalín: Najčastejšie sa odvádza do komína, cez stenu alebo strechu.
• Plynové potrubie: Kotol musí byť správne pripojený na plynové potrubie (vykonáva iba oprávnený plynár).
• Vykurovacia sústava: Pripojenie na vykurovací systém (ústredné kúrenie).
• Vodovodný rozvod: Pripojenie na vodovodný rozvod (studená a teplá voda).
• Elektrická sieť: Pripojenie na elektrickú sieť (uzemnená zásuvka, trojžilový kábel).
• Ohrev TÚV: Ak kotol slúži aj na prípravu teplej úžitkovej vody (TÚV), mal by byť umiestnený čo najbližšie k zriaďovacím predmetom.

Typy plynových kotlov

Plynové kotly sa delia podľa viacerých kritérií:

• Podľa účelu použitia:
  • Na vykurovanie: Určené výhradne na vykurovanie objektu.
  • Kombinované: Vykurovanie a ohrev úžitkovej vody.
• Podľa umiestnenia a upevnenia:
  • Stacionárne: Umiestnené na podlahe, často z liatiny, s dlhou životnosťou, ale väčšou hmotnosťou.
  • Závesné: Pripevnené na stenu, spravidla menšie a ľahšie.
• Podľa odvodu spalín:
  • Do komína: Vyžaduje funkčný komín s dostatočným ťahom.
  • Cez stenu alebo strechu („turbokotly“): Využívajú ventilátor na nútený odvod spalín.
• Podľa druhu paliva:
  • Na zemný plyn: Najčastejšie používané v súčasnosti.
  • (Na tuhé palivo, elektrickú energiu - tieto typy nie sú primárnou témou článku.)

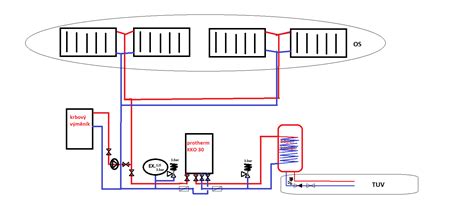

Pripojenie plynového kotla k otvorenému systému: Doskový výmenník tepla

Moderné plynové kotly, vybavené teplotnými senzormi, sú pomerne citlivé a sú určené na prevádzku v uzavretom systéme, aby sa zabezpečila ich ochrana a oddelenie od nečistôt, ktoré sa prirodzene tvoria v otvorených systémoch. Pri inštalácii plynového kotla v otvorenom systéme prakticky strácame záruku, čo sa neoplatí, keďže existujú spôsoby, ako sa tomu vyhnúť.

Úloha doskového výmenníka tepla

Doskový výmenník tepla je zariadenie navrhnuté na prenos tepla z jedného média na druhé. Celý princíp jeho fungovania spočíva v tom, že cez neho preteká horúce médium z uzavretého okruhu, v ktorom pracuje plynový kotol, a z druhej strany studené médium z otvoreného systému, kde pracujú odberové zariadenia tepla - napríklad radiátory. Tieto médiá sa vo výmenníku nemiešajú, ale teplo z uzavretého systému sa prenáša do otvoreného systému, ktorý ho ďalej odovzdáva radiátorom. Týmto spôsobom umožňuje doskový výmenník tepla pripojenie plynového kotla k otvorenému systému, pričom samotný kotol zostáva v uzavretom systéme. Doskový výmenník tepla môže pracovať aj opačne, teda prenášať teplo z otvoreného systému (napríklad kotol na tuhé palivá) do uzavretého systému (ak radiátory alebo podlahové kúrenie pracujú v uzavretej inštalácii).

Výber doskového výmenníka tepla

Aby všetko fungovalo správne a plynový kotol pracoval ekonomicky, je nevyhnutné správne vybrať výmenník tepla. Odporúča sa prepočet 0,30 m² dosiek/10 kW výkonu kotla pre výmenníky tepla značky Nordic Tec. Okrem plochy výmeny tepla je dôležité venovať pozornosť veľkosti pripojenia výmenníka, aby bol čo najviac kompatibilný s plynovým kotlom a inštaláciou. Zvyčajne sa treba riadiť veľkosťou pripojenia, ktoré máme na strane odbernej inštalácie (napr. v rodinných domoch v otvorených systémoch je to zvyčajne 1 palec alebo 1 1/4 palca). Okrem toho sa oplatí premýšľať o izolácii pre výmenník tepla, ak má slúžiť práve pre plynový kotol, pretože neizolovaný doskový výmenník tepla v kotolni zbytočne odovzdáva teplo ako malý radiátor, čo vedie k vyššej spotrebe plynu.

Inštalácia doskového výmenníka tepla

Doskový výmenník tepla by mal byť inštalovaný vo vertikálnej polohe. Je to zvyčajne zariadenie protiprúdového typu a tak by mal byť aj pripojený - protiprúdovo. To znamená, že tekutina prúdiaca na jednej strane výmenníka tečie zhora nadol, zatiaľ čo druhá tekutina tečie v opačnom smere. Výmenník by mal byť namontovaný tak, aby bol k nemu prístup a aby ho bolo možné odpojiť z inštalácie. Odporúča sa nainštalovať pred ním a za ním na oboch stranách uzatváracie ventily (guľové), aby bolo možné v prípade potreby, dokonca aj po rokoch, výmenník odstaviť a demontovať, napr. na prečistenie. Je tiež dôležité, aby bol výmenník tepla inštalovaný stabilne a zabezpečený proti vibráciám.

Rozptýlenie mýtov o teplotných stratách

Tvrdenia o strate 5 až 10 °C pri prechode cez výmenník tepla sú nezmyselné a nemajú technické opodstatnenie, pokiaľ nebol zvolený príliš malý výmenník, ktorý si nedokáže poradiť s prenosom tepla. Pri správnom výbere a pripojení zariadenia je strata zanedbateľná a v stabilizovanom systéme klesne pod 1 °C. Ak by výmenník spôsoboval takúto stratu, takéto riešenie by sa na trhu neudržalo. Mýtická strata sa môže objaviť len dočasne pri spustení vychladnutého systému.

Výhody použitia výmenníka tepla pre plynový kotol

Použitím rozdelenia na dva systémy vzniká pomerne krátky okruh pre plynový kotol. Tým sa eliminuje problém tlaku v okruhu kotla, ktorý nastáva, ak je tento okruh príliš rozsiahly. Problém s tlakom spôsobuje časté vypínanie plynového kotla, ako aj chladnejší návrat (nehovoriac o nedostatočnom vykurovaní niektorých miestností v dome). V prípade použitia výmenníka tepla preberá výmenník funkciu hydraulického vyrovnávača - teda plynový kotol automaticky získa krátky okruh s obehovým čerpadlom, stabilizovaný z hľadiska tlaku a bez chladného návratu. V praxi to znamená, že kotol môže prejsť do režimu najekonomickejšej prevádzky, v ktorom zohrieva médium len v rámci niekoľkých stupňov Celzia, avšak pracuje stabilnejšie a kontinuálne. To často v praxi znamená výrazne nižšiu spotrebu plynu, a teda nižšie účty.

Sada vybavenia a nástroje na inštaláciu

Na inštaláciu kotlovej jednotky je potrebná špecifická sada vybavenia a nástrojov. Niektoré potrebné položky sa dodávajú ako súčasť súpravy s novým kotlom, napríklad expanzná nádrž. Je dôležité poznamenať, že náklady na pripojenie plynového kotla odborníkmi sa pohybujú od 10 do 20 tisíc v závislosti od spoločnosti a regiónu.

Základné vybavenie

• Expanzná nádrž
• Obehové čerpadlo
• Poistný ventil (na úľavu od nadmerného tlaku)
• Automatický odvzdušňovací ventil
• Potrubia
• Zberače alebo hrebene (pri dvojrúrkovom systéme)

Pri pripájaní kotlov na tuhé palivo (ak sú súčasťou hybridného systému) je dôležité zvážiť, že nemajú funkciu na reguláciu dodávky tepla. Ak dôjde k výpadku elektriny, čerpadlo prestane fungovať. Aby sa zabránilo prehriatiu systému, je potrebné pripraviť vybavenie na núdzové zásobovanie studenou vodou, pripojenie čerpadla k batériám alebo generátoru, a tiež pripraviť gravitačný okruh a ďalší núdzový okruh.

Potrebné nástroje a materiály

Na samoinštaláciu (čo sa neodporúča pre plynové zariadenia) by ste potrebovali:

• Perforátor so sadou vrtákov rôznych priemerov
• Guľové ventily
• Sada špecializovaných kľúčov pre plynové zariadenia
• Kľúče rôznych priemerov
• Stabilizátor napätia
• Nastaviteľný kľúč
• Hmoždinky
• Úroveň budovy
• Rohový sieťový filter na vodu
• Trojžilový kábel s vidlicou
• Zátvorky
• Plynový kohútik
• Plynomer
• Uzemnená zásuvka
• Destilovaná voda

Podrobné pokyny na inštaláciu (pre oprávnených odborníkov)

Proces montáže zahŕňa:

1. Prípravu miesta inštalácie a upevnenie kotla. Najprv je potrebné urobiť otvor pre výstup koaxiálneho potrubia von. Konzoly sú pripevnené k stene rovnobežne s podlahou, na ktoré sa zariadenie zavesí. Pomocou vodováhy skontrolujte, či nie je naklonené.
2. Demontáž starého zariadenia (pri výmene).
3. Napojenie na vykurovací systém (ústredné kúrenie).
4. Pripojenie k vodovodu. Následne je namontovaný rohový sieťový filter s guľovými ventilmi na oboch stranách vodovodného potrubia.
5. Inštalácia guľových ventilov na všetkých potrubiach plynového kotla. Zariadenia sú namontované na vykurovacom okruhu a TÚV.
6. Pripojenie na plynové potrubie (vykonáva iba oprávnený plynár).
7. Odvod spalín (inštalácia koaxiálneho komína alebo napojenie na existujúci komín).
8. Pripojenie na elektrickú sieť. Zariadenie je pripojené k trojžilovému káblu so zástrčkou na druhom konci.
9. Montáž prídavných zariadení.
10. Odborné odskúšanie a nastavenie. V tejto fáze je dôležité skontrolovať, ako kotol funguje. Napríklad, či nedochádza k úniku vody alebo či sa neuvoľňuje plyn. Na to sa odporúča postupne napĺňať systém vodou, pričom sa v odvzdušňovacích ventiloch uvoľňuje vzduch. Pomocou mydlového roztoku skontrolujte, či sú potrubia neporušené a či nedochádza k úniku plynu. Prvé spustenie môže vykonať iba profesionálny zástupca spoločnosti, ktorá bude následne vykonávať servis kotla.

Príznaky poruchy

Po inštalácii kotla venujte pozornosť tomu, ako funguje. Existuje niekoľko bodov, pri ktorých si musíte okamžite kontaktovať odborníkov:

• Veľmi vysoká spotreba paliva.
• Nedá sa regulovať teplota prívodnej vody na vykurovanie.
• Nádrž je naplnená úplne, ale teplota nepresiahne 60 °C.
• V komíne počuť výbuchy.
• Vidíte vypúšťanie živice alebo dechtu na komíne.
• Rýchle varenie.
• Batérie sú studené a kotol ukazuje vysokú teplotu.

Ak spozorujete jeden z týchto znakov, nepokúšajte sa problém vyriešiť sami. Je lepšie okamžite kontaktovať špecialistov. Plynové pripojenie a spustenie môžu vykonať iba špecialisti s určitými certifikátmi, ktorým to zákon dovoľuje. Raz ročne plynár príde k vám domov, aby skontroloval prevádzku kotla. Ak sa vyskytnú nejaké problémy, mali by ste sa obrátiť na spoločnosť, ktorá zariadenie servisuje, aby ich opravila.
