Plynové kondenzačné kotly Bosch a zásobníky teplej vody: Typy, funkcie a model Condens GC2300iW

Zásobník teplej vody je základnou súčasťou moderného vykurovacieho systému. Bez tejto technológie by bol bežný komfort prípravy teplej vody alebo efektívne využívanie obnoviteľných zdrojov energie značne zložitý. Tento článok objasňuje, prečo je pri výmene alebo kúpe nového plynového vykurovacieho systému dôležité zvážiť aj zásobník teplej vody a bližšie sa pozrie na parametre plynového kondenzačného kotla Bosch Condens GC2300iW 24 P 23.

Plynové vykurovanie so zásobníkom teplej vody je dnes štandardom, zatiaľ čo prevádzka bez neho je skôr výnimkou. Existujú dva hlavné princípy prípravy teplej vody: akumulácia pitnej vody alebo ohrev podľa potreby. Integrácia obnoviteľných zdrojov energie do systému, ako sú solárne systémy, kachle na drevo alebo tepelné čerpadlá, je efektívne možná len so zásobníkom.

Význam zásobníka teplej vody vo vykurovacom systéme

Zásobníky teplej vody plnia vo vykurovacom systéme dve kľúčové úlohy. Ich prvou a hlavnou funkciou je zabezpečiť, aby bolo vo všetkých kohútikoch vo vašej domácnosti vždy k dispozícii dostatočné množstvo teplej pitnej vody - hygienicky, okamžite a s čo najnižšími nákladmi. Druhou úlohou je umožniť domácnosti rozšíriť vykurovací systém o obnoviteľný zdroj energie. Bez vhodného zásobníka nemôže plynový vykurovací systém využívať podpornú energiu zo slnka, biomasy alebo životného prostredia.

To znamená, že plynové vykurovacie systémy so zásobníkom teplej vody sú nielen rozumnou voľbou, ale aj štandardom - pre klasické aplikácie "vykurovanie a príprava teplej vody", ako aj pre kombináciu s obnoviteľnými zdrojmi energie. Jednotlivé spôsoby majú vždy rovnaký cieľ: spoľahlivo, energeticky úsporne a v dostatočnom množstve zabezpečiť teplú vodu pre celú domácnosť.

Princípy a typy zásobníkov teplej vody

Funkčný princíp zásobníka

Zásobník teplej vody funguje vždy na rovnakom princípe. Teplá pitná voda sa zhromažďuje v hornej časti zásobníka a tam sa aj odoberá. Studená pitná voda prúdi rovnakou rýchlosťou do spodnej časti zásobníka. To znamená, že zásobník pitnej vody sa nikdy nevyprázdni, len sa ochladí. Pitná voda sa ohrieva prostredníctvom jednej alebo viacerých „vykurovacích špirál“ (kruhovo vinutých rúrok), ktoré privádzajú teplo zvonku.

Dôležitou funkciou každého zásobníka teplej vody je účinná stratifikácia rôznych množstiev teplej vody. Toto rozvrstvenie zabezpečuje, že zásobník môže dodávať teplú pitnú vodu v dostatočnom množstve a teplote počas dlhšieho časového obdobia.

Alternatívou k týmto klasickým „stočeným rúrkovým zásobníkom“ sú takzvané "doskové výmenníky tepla", ktoré sa často využívajú v rámci staníc pitnej vody. **Stanica pitnej vody** sa líši prietokovým spôsobom prípravy teplej vody, bez ukladania teplej vody priamo v zásobníku. Tepelnú energiu na jej ohrev zabezpečuje akumulačný zásobník.

Rôzne vyhotovenia zásobníkov

Zásobníky sú k dispozícii v rôznych vyhotoveniach, aby vyhoveli špecifickým potrebám a požiadavkám systému:

• Systémový zásobník: Zásobník na pitnú vodu konštrukčne prispôsobený na zapojenie do systému s plynovým kondenzačným kotlom.
• Nerezový zásobník: Vysokokvalitný zásobník na pitnú vodu s nízkymi nárokmi na údržbu. Alternatívou sú smaltované zásobníky (oceľové zásobníky s povrchovou úpravou zo skla).
• Akumulačný zásobník: Klasický tepelný zásobník, ktorý uchováva energiu z rôznych zdrojov tepla. Dôležité je, že neobsahuje pitnú vodu, slúži len na uskladnenie tepla.
• Kombinovaný zásobník: Je podobný akumulačnému zásobníku s rozdielom, že ohrev vody zabezpečuje priamo zásobník, nie externý zdroj tepla.
• Monovalentné a bivalentné zásobníky: Bivalentné zásobníky pracujú s dvoma zdrojmi tepla, napríklad plynom a slnkom (solárny zásobník). Monovalentné zásobníky získavajú tepelnú energiu iba z jedného zdroja tepla.

Kvalita a výber zásobníka

Pri kúpe plynového vykurovacieho systému so zásobníkom teplej vody sa oplatí dbať na kvalitu. Kvalitné zásobníky totiž spotrebujú menej energie, zabezpečia viac teplej vody a vyžadujú si menej údržby ako zariadenia priemernej kvality. Kvalitný zásobník teplej vody však nie je možné rozpoznať zvonku alebo voľným okom. Straty pri udržiavaní tepla sú rozhodujúcou kvalitatívnou vlastnosťou zásobníkov teplej vody. Pri prepočte na desať rokov ušetria kvalitné zásobníky niekoľko stoviek eur na pohotovostnej energii.

Typ zásobníka závisí aj od potreby teplej vody v domácnosti: malým domácnostiam postačí aj nástenný plynový kondenzačný kotol s menším integrovaným zásobníkom TÚV, vo veľkých domácnostiach je lepšia voľba kotla s externým zásobníkom s veľkým objemom TÚV (podľa potreby). Pri kombinácii plynového vykurovacieho systému so solárnou energiou je vždy potrebný zásobník.

Náklady na nákup samostatného externého zásobníka teplej vody sa pohybujú od 650 do 3 000 eur v závislosti od zvoleného typu a objemu. Cena za nový systém s plynovým kotlom, externým zásobníkom teplej vody, odťahom spalín a inštaláciou začína na úrovni približne 3 000 eur.

Bosch - Tradícia a inovácie vo vykurovacej technike

Spoločnosť Bosch už viac ako 125 rokov zásobuje trh s účinnými, ľahko ovládateľnými a zároveň spoľahlivými zariadeniami, ktoré ľuďom vytvárajú teplé a útulné domovy. Od roku 1932 sú značky Junkers a Bosch spojené silným partnerstvom. Zlúčenie umožnilo spojenie tradičnej remeselnej práce s najmodernejšou technológiou. Osvedčené know-how Junkers v oblasti vykurovacej techniky bolo postupne rozširované o technologické know-how značky Bosch.

Kvalita značky Junkers bude pokračovať, pretože história, tradícia a skúsenosť sú s dielmi Junkers naďalej zabudované v každom produkte značky Bosch. Bosch sa koncentruje na predaj inteligentných technológií budov od jedného dodávateľa s víziou spojenia domácich spotrebičov, zabezpečovacej techniky a tepelnej techniky. Oblasť vykurovacej techniky prechádza zmenou - s digitalizáciou je potrebný aj vývoj zodpovedajúcich riešení. Už dnes má Bosch dobrý príklad pre digitálny servis.

Je dôležité pripomenúť, že plynové spotrebiče sú vyhradené plynové zariadenia. Pre Slovenskú republiku sú povolené na predaj, inštaláciu a prevádzku iba tie spotrebiče, ktoré sú pre SR schválené notifikovanou inšpekčnou a certifikačnou organizáciou a sú dodávané s príslušným Prehlásením o zhode - EU. To súvisí aj so zákonom stanovenou povinnosťou pri uplatnení zodpovednosti za vady výrobku.

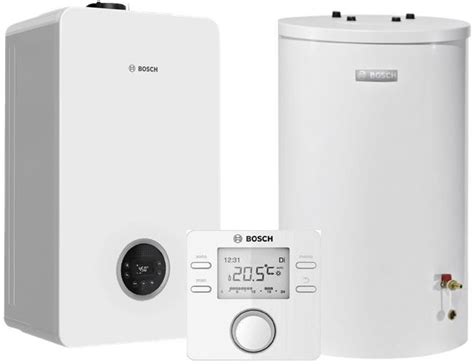

Plynový kondenzačný kotol Bosch Condens GC2300iW 24 P 23

Popis a kľúčové vlastnosti

Plynový kondenzačný kotol Condens GC2300iW 24 P 23 je určený na vykurovanie s možnosťou pripojenia externého zásobníka teplej úžitkovej vody (TÚV). Jeho široký modulačný rozsah od 3,4 kW až do 25 kW dokáže ponúknuť komfortnú a maximálne ekonomickú prevádzku. Výkon kotla na plyn sa automaticky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu, čo významným spôsobom znižuje prevádzkové náklady.

Integrovaný trojcestný prepínací ventil umožňuje okrem funkcie vykurovania zabezpečiť aj prípravu teplej úžitkovej vody v externom zásobníku s nepriamym ohrevom. Nepriamoohrevný zásobník na ohrev TÚV je ku kotlu možné pripojiť aj dodatočne, keďže si to vyžaduje iba minimálne úpravy.

Množstvo bezpečnostných prvkov, ako napríklad protimrazová ochrana, tepelná poistka proti prehriatiu, ochrana proti zablokovaniu čerpadla a trojcestného ventilu, spolu s kvalitným prevedením, elegantným dizajnom a vysokou spoľahlivosťou, plným právom posúvajú kotol Condens GC2300iW medzi absolútnu špičku vo svojej triede. Konštrukcia kotlov produktovej rady Condens bola navrhnutá s cieľom umožniť jednoduchú a rýchlu montáž, bezpečné pripojenie, uvedenie do prevádzky a údržbu. Kotly BOSCH Condens majú identické pripojovacie rozmery ako predchádzajúce typy kotlov značky Junkers, čo znamená, že pri výmene staršieho kotla nie sú nutné rozsiahle stavebné úpravy a postačí len vybrať vhodnú náhradu. Nízka hlučnosť vďaka kvalitnej izolácii, praktické rozmery, ktoré umožňujú inštaláciu aj v stiesnených priestoroch, a priaznivá cena sú jednoznačné argumenty prečo sú kotly BOSCH Condens GC2300iW tak obľúbené pri rekonštrukciách v bytových objektoch, prípadne pri výmene starých plynových atmosférických kotlov v rodinných domoch.

Vlastnosti a výhody

• Originálny kód produktu: 7736901553
• Typ: Plynový kondenzačný kotol BOSCH Condens GC2300iW 24 P - slovenská distribúcia
• Záručný list v slovenskom jazyku
• Široký modulačný rozsah: 1:8 (10% až 100% výkonu)
• Intuitívne ovládateľný LCD displej
• Integrované nízkoenergetické obehové čerpadlo
• Zabudovaný trojcestný prepínací ventil pre ohrev TÚV v externom zásobníku
• Priestorovo úsporný vďaka praktickým rozmerom
• Vysoko účinný - vďaka modulačnému rozsahu sa výkon kotla automaticky prispôsobuje aktuálnej potrebe tepla
• Mimoriadne nízka hlučnosť umožňuje inštalovať kotol aj v obytných priestoroch (44 dB(A))
• Bezpečnostná tepelná poistka proti prehriatiu - ochrana kotla a jeho komponentov pred prekročením maximálne nastavenej teploty
• Protimrazová ochrana - funkcia zapne horák a čerpadlo vykurovania pri poklese vonkajšej teploty pod 5 °C (aktívna len pri zabezpečení stáleho chodu čerpadla)
• Ochrana proti zablokovaniu - kotol disponuje ochranou čerpadla a trojcestného ventilu proti zatuhnutiu pri dlhšej odstávke
• Možnosť prestavby na propán-bután - pomocou príslušnej prestavbovej sady
• Krytie IP X4D
• Pripájací elektrický kábel: 1,5 m
• Elegantný a moderný dizajn
• Záruka 2 roky

Základné vybavenie kotla

Kotol v základnej výbave obsahuje:

• LCD displej - pre zobrazenie aktuálnych a nastavených prevádzkových veličín
• Nízkoenergetické obehové čerpadlo - elektronicky riadené
• Expanznú nádobu - objem 6 litrov
• Poistný bezpečnostný ventil - ochrana kotla pred prekročením tlaku vo vykurovacom okruhu (max. prevádzkový tlak 3 bar)
• Trojcestný prepínací ventil - pre ohrev TÚV v externom nepriamoohrievanom zásobníku

Odvod spalín a pripojenie

Kotol Bosch Condens GC2300iW neobsahuje v základnom prevedení pripojovací adaptér na odvod spalín. V závislosti od celkovej dĺžky dymovodu sú k dispozícii pripojovacie adaptéry DN60/100 alebo DN80/125, ktoré je nutné objednať spolu s plynovým kotlom. Pri výbere správnej veľkosti pripojovacieho adaptéra je potrebné okrem celkovej dĺžky dymovodu zohľadniť aj počet ďalších kolien v rámci trasy dymovodu, pretože každé koleno výrazne skracuje maximálnu povolenú dĺžku dymovodu.

Odvod spalín pri kondenzačných kotloch Bosch Condens sa rieši niekoľkými spôsobmi. Keďže je v kotli osadený ventilátor, ktorý poháňa spaliny, hovoríme v tomto prípade o nútenom odvode spalín. Najčastejšie sa používajú koncentrické dymovody, ktoré sú vedené buď vertikálne cez strechu alebo horizontálne cez stenu. Ďalšou možnosťou je riešiť odvod spalín cez komín, ktorý sa využije ako inštalačná šachta. Jednou alternatívou je oddeliť nasávacie a výfukové potrubie, v takom prípade sa komín vyvložkuje plastovými rúrami alebo flexibilným plastovým odvodom spalín a ukončí sa komínovou hlavicou, ktorá musí byť UV stabilná. Všetky spomínané technické riešenia odporúčame pred realizáciou prekonzultovať s príslušným kominárom alebo oprávnenou organizáciou.

Odporúčaná regulácia

Pre dosiahnutie maximálnych úspor pri prevádzke kotla je dôležité zvoliť si správny spôsob regulácie. Pre kotly BOSCH Condens GC2300iW je k dispozícii niekoľko typov regulátorov:

• Pre radiátorové vykurovanie sú vhodné regulátory snímajúce priestorovú teplotu, ako napríklad manuálny CR10 alebo nastaviteľný CR100 s týždňovým programom.
• Ak nie je možné káblové prepojenie, možno použiť bezdrôtový programovateľný digitálny termostat CR100 RF.
• Pre podlahové alebo stenové kúrenie sú ideálne ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Keďže nízkoteplotné systémy majú dlhšiu dobu nábehu, je nutné, aby dostali včas informáciu o zmene vonkajšej teploty. Kotol so správne nastavenou ekvitermickou reguláciou pracuje úspornejšie.
• Na riadenie jedného vykurovacieho okruhu (napr. podlahové kúrenie a ohrev TÚV) postačuje ekvitermický regulátor CW100.
• Pre zložitejšie systémy s viacerými vykurovacími okruhmi (napr. kombinácia podlahového a radiátorového kúrenia) sa odporúča programovateľný inteligentný ekvitermický regulátor CW400.

Nespornou výhodou kotlov BOSCH je aj možnosť zníženia prevádzkových nákladov prostredníctvom kvalitných regulátorov teploty, ktoré ponúkajú aj množstvo užitočných funkcií. Veľmi obľúbenou funkciou je možnosť diaľkového ovládania kotla prostredníctvom aplikácie cez internet, čo oceňujú najmä vlastníci víkendových domov. Pomocou integrovateľného IP modulu je možné kotol pripojiť k internetu a užívatelia tak môžu vďaka aplikácii BOSCH EasyControl ovládať vybrané funkcie prostredníctvom svojich inteligentných telefónov. Už dnes je možné kotol BOSCH Condens jednoducho pripojiť do existujúceho systému "inteligentnej domácnosti".

Použitie

Kotol Bosch Condens GC2300iW 24 P 23 je vhodný pre:

• Vykurovanie domácností alebo administratívnych priestorov
• Ideálny pri rekonštrukciách (rýchla výmena starého kotla za nový)
• Vykurovanie obchodných a výrobných prevádzok
• Vykurovanie priemyselných objektov

Technické parametre kotla Bosch Condens GC2300iW 24 P 23

Výhody moderných plynových kondenzačných kotlov

Väčšina domov na Slovensku je dnes vykurovaných plynom. Potenciál modernizácie starého plynového vykurovacieho systému alebo voľby nového plynového vykurovacieho systému sú rovnako veľké ako jeho popularita. Vďaka kondenzačnej technológii kotlov a možnosti ich doplnenia o obnoviteľné zdroje energie sú plynové vykurovacie systémy stále výbornou investíciou do budúcnosti. Plynový kondenzačný kotol má úspornú prevádzku, čo sa prejavuje v nízkych nákladoch na vykurovanie, a produkuje nízke hodnoty emisií CO2.

Moderný plynový kondenzačný kotol vám dáva možnosť využívať obnoviteľné zdroje energie. Solárny systém, tepelné čerpadlo alebo vykurovanie drevom sa dajú jednoducho kombinovať s novým plynovým vykurovacím systémom. S takýmto plynovým hybridným vykurovacím systémom môžete dlhodobo znížiť spotrebu plynu a emisie CO2.

Plynové vykurovacie systémy sú k dispozícii nástenné alebo stacionárne, so zásobníkom teplej vody alebo bez neho. Dizajnové zariadenia s jednoduchou obsluhou zvyšujú komfort vášho bývania. Dizajnové zariadenia z vysokokvalitných materiálov s praktickým príslušenstvom zapadnú do interiéru akejkoľvek miestnosti, čo je prínosom najmä pre malé bytové jednotky. Vďaka veľkému výberu plynových vykurovacích systémov existuje vhodné riešenie pre každú obytnú situáciu a nehnuteľnosť - či už v rodinnom dome, pre jednotlivé byty, bytové domy alebo malé až veľké komerčné aplikácie.

Predpokladom fungovania plynového vykurovacieho systému je zdroj energie, t. j. prívod plynu. Na tento účel sa inštaluje buď plynová prípojka, alebo sa pripojí zásobník plynu. Plynové vykurovacie systémy používajú ako palivo zemný plyn, bioplyn alebo skvapalnený zemný plyn. Príslušný plyn sa potom spaľuje v zariadení s prívodom vonkajšieho vzduchu a vytvára teplo na vykurovanie a prípravu teplej vody. Dôležitým princípom pri funkcii plynového vykurovacieho systému je tzv. efekt výhrevnosti. Pri spaľovaní plynu a jeho reakcii s kyslíkom zo vzduchu vzniká okrem oxidu uhličitého aj vodná para. Ak sa horúca vodná para v spalinách ochladí tak, že sa zmení späť na kvapalnú vodu, uvoľní sa značné množstvo energie, ktorá sa ďalej využíva na vykurovanie.

Na obnovu starého (nekondenzačného) plynového vykurovacieho systému a jeho výmenu za moderný plynový kondenzačný kotol je potrebná aj úprava komína. Náklady na ne sa pohybujú v rozmedzí niekoľkých stoviek eur (v závislosti od veľkosti komína). Inštalácia nového plynového vykurovacieho systému je zvyčajne hotová v priebehu jedného až dvoch pracovných dní. Ak má byť plynové vykurovanie podporované obnoviteľnými zdrojmi energie, napríklad solárnym systémom alebo tepelným čerpadlom, musí byť pre ne vaša strecha alebo nehnuteľnosť vhodná. Budete potrebovať aj väčší akumulačný zásobník, pre ktorý musí byť v pivnici alebo technickej miestnosti dostatok miesta.
