Termostat je kľúčovým komponentom mnohých technických zariadení, vrátane automobilových motorov, plynových rúr a predovšetkým plynových chromatografov. Jeho hlavnou úlohou je udržiavať konštantnú a optimálnu prevádzkovú teplotu, čo je nevyhnutné pre správne fungovanie celého systému.
Termostat v automobilových motoroch

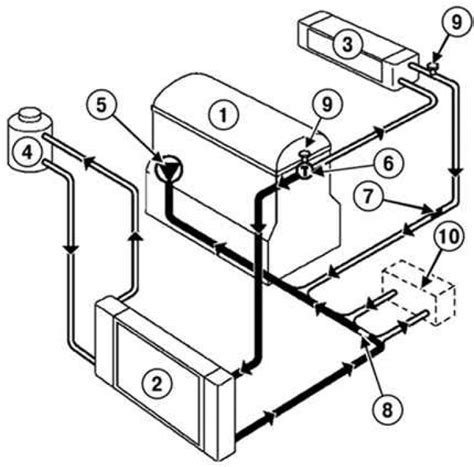

V kontexte chladiaceho systému vozidla je termostat mimoriadne dôležitou súčasťou. Ovláda prúdenie chladiacej kvapaliny v okruhu motora, čím zabezpečuje jeho udržiavanie v optimálnej pracovnej teplote. Motor, ktorý nepracuje vo svojej ideálnej teplote, vykazuje vyššiu spotrebu pohonných hmôt, zvýšenú hlučnosť a samozrejme zvýšené opotrebenie všetkých komponentov agregátu.
Funkcia termostatu v automobile
Termostat funguje ako ventil, ktorý riadi okruhy cirkulácie chladiacej kvapaliny. Po naštartovaní motora vodná pumpa dodáva kvapalinu do plášťa bloku a hlavy motora a vracia ju obtokovou hadicou späť k čerpadlu. Tento proces prispieva k rýchlejšiemu zohriatiu motora. Po dosiahnutí optimálnej teploty sa termostat otvorí a vytvorí pre chladiacu kvapalinu nový okruh, ktorého súčasťou je chladič.
Všeobecný princíp a typy termostatov
Termostat (z gréckeho thermos, teplo, a stasis, trvanie) je technické zariadenie, ktoré v určitom viac-menej uzatvorenom priestore udržuje stálu teplotu.
Mechanické termostaty
Najjednoduchšie termostaty sú mechanické. Využívajú priamo rozťažnosť kvapalín a plynov k uzatváraniu ventilu kúrenia alebo chladenia.
Termostaty s voskovou náplňou
Pre reguláciu chladenia automobilových motorov sa užívajú termostaty s voskovou náplňou. Vosk pri zmene teploty mení svoj objem, čím otvára alebo priviera obeh chladiacej tekutiny.
Termostaty s kovovým mechom
Pre reguláciu vykurovacích telies (radiátorov) ústredného kúrenia sa užívajú termostaty s kovovým mechom (vlnovec) naplneným plynom alebo liehom. Zmena teploty spôsobuje expanziu alebo kontrakciu plynu/liehu, čo ovláda ventil radiátora.
Elektromechanické termostaty
Elektromechanické termostaty udržujú napríklad teplotu elektrickej žehličky. V žehličke je bimetalový kontakt, ktorý pri dosiahnutí nastavenej teploty vypne prívod prúdu do vykurovacieho telieska. Keď teplota klesne, kontakt sa opäť zopne.
Elektronické termostaty
Pre citlivejšiu a presnejšiu reguláciu sa používajú elektronické termostaty. Sú ovládané polovodičovými senzormi, ktorých signál sa zosilní a následne spracuje buď analógovo alebo digitálne. Elektronika následne ovláda najčastejšie relé-spínacie/rozpínacie kontakty (kúrenie/chladenie).
Typy teplotných snímačov v elektronických termostatoch:
- Odporový snímač (termistor): Jeho odpor sa mení podľa okolitej teploty. Môže byť typu PTC (pozitívny teplotný koeficient) alebo NTC (negatívny teplotný koeficient).
- Napäťový snímač: Na výstupe analógového snímača je napätie, ktoré sa mení podľa okolitej teploty.
- Digitálny snímač: Na výstupe snímača je informácia odovzdávaná v digitálnej forme, pričom číselný údaj sa mení podľa okolitej teploty.
Hysteréza termostatu
Osobitný problém predstavuje hysteréza termostatu, čo je oneskorenie odozvy na regulačný zásah. Napríklad, keď ventil uzavrie prívod teplej vody do radiátora, teplota v miestnosti ďalej stúpa, pretože radiátor je stále plný horúcej vody. Naopak, pri poklese teploty sa ventil síce otvorí, ale bude trvať dlho, kým sa radiátor naplní teplou vodou. Vo výsledku môže teplota výrazne kolísať.
Pracovný princíp kapilárneho termostatu
Kapilárny termostat využíva princíp tepelnej rozťažnosti a kontrakcie kvapaliny citlivej na teplotu a jej nekomprimibility na realizáciu automatického nastavenia. Keď sa zmení teplota kontrolovaného objektu, látka (zvyčajne kvapalná) v časti termostatu snímajúcej teplotu bude produkovať zodpovedajúcu tepelnú expanziu a kontrakciu (zmenu objemu). Mechúri spojené s časťou snímajúcou teplotu sa rozšíria alebo zmenšia. Na základe princípu páky je spínač zapnutý a vypnutý tak, aby regulovaná teplota dosiahla a udržala sa v nastavenom teplotnom rozsahu.
Kapilárny termostat má vlastnosti presnej regulácie teploty, stability a spoľahlivosti, malého teplotného rozdielu medzi štartom a dojazdom, veľkého rozsahu nastavenia regulácie teploty a veľkého prúdu preťaženia.

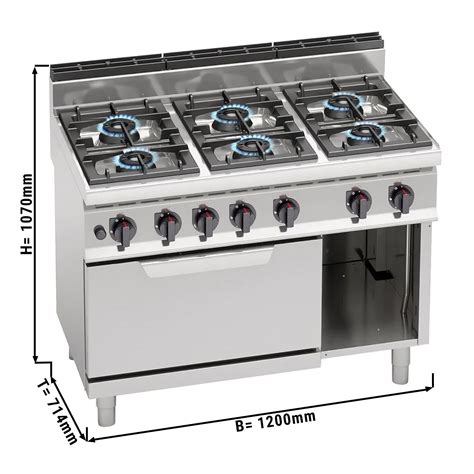

Termostat v plynovej rúre
Termostat v časti plynovej rúry hrá kľúčovú úlohu pri regulácii a udržiavaní požadovanej teploty na varenie. Jeho funkcia zahŕňa:
- Regulácia teploty: Termostat sleduje teplotu vo vnútri rúry a porovnáva ju s teplotou nastavenou používateľom. Pôsobí ako kontrolný mechanizmus na udržanie rúry na požadovanej teplote počas celého procesu varenia.
- Snímanie teploty: Termostat obsahuje snímač teploty, zvyčajne žiarovku alebo kapiláru naplnenú kvapalinou citlivou na teplotu. Tento snímač detekuje vnútornú teplotu rúry a vysiela signály do riadiaceho systému termostatu.
- Riadiaci systém: Riadiaci systém termostatu prijíma teplotné signály zo snímača a spracováva ich, aby určil, či je potrebné rúru zohriať alebo ochladiť. Reguluje prietok plynu a proces zapaľovania, aby sa zodpovedajúcim spôsobom upravil tepelný výkon.
- Ovládanie zdroja tepla: Termostat komunikuje s plynovým ventilom a systémom horákov rúry na reguláciu dodávky plynu a reguláciu generovaného tepla. Keď teplota klesne pod nastavenú hodnotu, termostat signalizuje otvorenie plynového ventilu, čím umožní plyn prúdiť do horáka. Keď teplota dosiahne požadovanú úroveň, termostat signalizuje zatvorenie plynového ventilu, čím sa zníži alebo zastaví prietok plynu.
- Údržba teploty: Keď rúra dosiahne nastavenú teplotu, termostat nepretržite monitoruje teplotu a vykonáva menšie úpravy, aby sa zabezpečilo, že zostane konzistentná. Zapína a vypína horák podľa potreby, aby sa udržala požadovaná teplota varenia.
- Bezpečnostné funkcie: Okrem regulácie teploty termostaty v plynových rúrach často obsahujú bezpečnostné prvky. Napríklad môžu obsahovať snímač plameňa alebo termočlánok na detekciu prítomnosti plameňa. Ak plameň neočakávane zhasne, termostat môže vypnúť prívod plynu, aby sa zabránilo úniku plynu.
Celkovo je termostat v plynovej rúre zodpovedný za monitorovanie, reguláciu a udržiavanie požadovanej teploty varenia. Zabezpečuje zohriatie rúry na nastavenú teplotu, udržuje ju počas celého procesu varenia a poskytuje bezpečné a kontrolované prostredie na varenie.
Termostat v plynovej chromatografii
Plynová chromatografia (angl. gas chromatography - GC) je chromatografická metóda, pri ktorej je mobilnou fázou plyn. V tomto kontexte hrá termostat, presnejšie plynová chromatografická pec, mimoriadne dôležitú úlohu pri separácii zmesí.
Základné komponenty plynovej chromatografie
- Zásobník nosného plynu: Nosný plyn tvorí mobilnú fázu.
- Kolóna: Samotné miesto separácie plynnej zmesi. Kolóny sa väčšinou zhotovujú zo skla, plastu resp. nerezovej ocele.
- Injektor: Miesto, kam sa privádza vzorka.
- Detektor: Zaznamenáva výstup už rozdelených zložiek zmesi z kolóny.
- Vyhodnocovacie zariadenie: Spracúva elektrický signál z detektora do žiadanej podoby, zvyčajne vo forme chromatogramu.
Podmienky pre separáciu v plynovej chromatografii
Podmienkou toho, aby sme mohli zmes rozdeliť pomocou plynovej chromatografie je, že zmes musí byť plynná resp. ľahko odpariteľná (kvapalina musí mať teplotu varu max. 200-250 °C).
Proces separácie v plynovej chromatografii
Vzorka sa privádza do injektora pomocou tzv. Hamiltonovej ihly (pri kvapalných vzorkách) alebo pomocou plynovej vzorkovnice (sklenej resp. kovovej - v závislosti od tlaku). V injektore, ktorý je temperovaný, prebieha zohriatie prípadne odparenie vzorky a tá je postupne unášaná prúdom nosného plynu do kolóny. V kolóne dochádza ku samotnej separácii zložiek zmesi podľa toho, akú afinitu vykazujú tieto zložky k povrchu resp. náplni kolóny. Prvá vy-chádza z kolóny zložka, ktorá má k nej najnižšiu afinitu (zároveň má najvyššiu afinitu ku nosnému plynu). Ako posledná vychádza zložka, ktorá má k povrchu kolóny najvyššiu afinitu (má teda najnižšiu afinitu ku nosnému plynu).
Detektor a chromatogram
Výstup už rozdelených zložiek zmesi z kolóny zaznamenáva chromatografický detektor. Z detektora vychádza elektrický signál, ktorý do žiadanej podoby spracúva vyhodnocovacie zariadenie. Výstupom vyhodnocovacieho zariadenia je graf obsahujúci tzv. špičky (po angl. peaks).
Detektor tvorí dôležitú súčasť každého plynového chromatografu. Jeho úlohou je detegovať už rozdelené zložky zmesi, ktoré opúšťajú kolónu. Vo všeobecnosti sa dá povedať, že detektor premieňa analytický signál (elúciu zložky) na elektrický signál (v podobe elektrického prúdu alebo elektrického napätia). Existuje viacero typov a voľba správneho detektoru záleží na povahe zložiek separovanej zmesi.
Programovanie teploty v plynovej chromatografii
Existujú rôzne spôsoby, ako upraviť metódy plynovej chromatografie s cieľom zlepšiť výsledky - od dĺžky kolóny po veľkosť častíc. Jednou z takýchto metód je programovanie teploty.
Programovanie teploty sa týka zmeny teploty kolóny počas chromatografickej analýzy. Plynová chromatografická pec môže byť nastavená na konštantnú teplotu pre celú analýzu - známu ako izotermická plynová chromatografia. Pri programovaní teploty sa však teplota mení, čo má vplyv na:
- Retencia: Zvýšenie teploty ovplyvňuje retenčný čas. Menej prchavé zložky sa eluujú skôr.
- Selektivita: Zmena teploty umožňuje meniť relatívnu polohu komponentov, aby sa zlepšili alebo zhoršili separácie.
Pri programovaní teploty je potrebný teplotný program, ktorý uvádza počiatočnú teplotu pece, konečnú teplotu a rýchlosť stúpania. Všeobecný program by mal napríklad počiatočnú teplotu okolo 40 stupňov a 10 stupňovú rýchlosť stúpania na maximálnu špecifikovanú teplotu kolóny. Tento druh generického programu možno použiť na analýzu charakteristík vzorky, ako je počet zložiek a rozsah prchavosti, pretože zaisťuje, že analyty sa eluujú s primeranou separáciou píkov. Program je potom možné upraviť tak, aby vyhovoval danej vzorke.
