Peltierove ohrievače a chladničky, známe aj ako Peltierove články, sú zariadenia, ktoré využívajú Peltierov efekt na vytvorenie rozdielu teploty medzi dvoma stranami. Tieto zariadenia sa používajú v rôznych aplikáciách, od osobných chladničiek po pokročilé chladiace systémy v elektronike. Tento článok preskúma, ako Peltierove ohrievače fungujú, ich účinnosť, výhody a nevýhody, ako aj ich možné aplikácie vo vodných a vzdušných systémoch.
Peltierov efekt a termoelektrické javy
Peltierov efekt je termodynamický jav, ktorý nastáva, keď elektrický prúd prechádza cez rozhranie dvoch rôznych polovodičových materiálov. Tento prúd spôsobuje, že jeden materiál sa ochladí a druhý sa zahreje. Týmto spôsobom je možné efektívne regulovať teplotu a vytvoriť chladenie alebo ohrievanie. Tento jav je úzko spojený so Seebeckovým javom, kde teplotný rozdiel medzi dvoma rôznymi vodičmi alebo polovodičmi generuje elektrické napätie. Peltierov článok, založený na Peltierovom efekte, môže pracovať aj ako generátor pri aplikácii teplotného rozdielu.
V súčasnom svete moderných technológií, kde sa zvyšujú nároky na elektroniku a jej chladenie, sa stávajú Peltierove články čoraz relevantnejšie. Kým v minulosti na chladenie procesorov postačovali relatívne malé pasívne chladiče, v súčasných konštrukciách sú chladiče typicky najvýraznejšími dielmi zariadenia. Neustále sa zvyšujúce výkony posunuli požiadavky na chladiace výkony z oblasti pasívnych chladičov do oblasti chladenia s núteným obehom vzduchu. Pokračujúci trend zvyšovania výkonovej hustoty spôsobil, že veľkosti chladičov potrebných pre odvedenie vznikajúceho tepla sú na hranici únosnosti.
Princíp fungovania Peltierovho článku
Peltierov článok je polovodičové zariadenie, ktoré funguje na princípe termoelektrického javu. Skladá sa z dvoch rozdielnych polovodičových materiálov (typicky typu N a P), ktoré sú spojené do série pomocou vodivých prepojení. Keď sa na článok privedie jednosmerné elektrické napätie, elektróny a diery sa začnú pohybovať cez tieto prepojenia. Na jednej strane článku dochádza k absorpcii tepla z okolia (ochladzovanie), zatiaľ čo na druhej strane sa teplo uvoľňuje (ohrievanie). Tento proces efektívne "prečerpáva" teplo z jednej strany na druhú.
Generujú teplotný spád, ktorý v praxi dosahuje 15-25 °C (závisí od pretekaného prúdu a kvality konštrukcie), za cenu dodatočného generovaného tepla. V praxi využívanou vlastnosťou je možnosť reverzácie smeru „čerpania“ tepla zmenou smeru pretekaného prúdu. Toto je s výhodou využívané pri stabilizácii pracovnej teploty, keď je možné daný prvok podľa potreby ohrievať alebo chladiť.
Tieto moduly sú zložené výhradne z pevných nepohyblivých častí a vyznačujú sa dlhodobou spoľahlivosťou, bezporuchovosťou a tichou prácou. Základným konštrukčným prvkom termoelektrických zariadení sú termoelektrické dvojice tvorené polovodičovým p-n priechodom. Pre dosiahnutie väčšieho napätia sa dvojice elektricky spájajú do série a tvoria tzv. termoelektrické moduly.
Charakteristiky Peltierových článkov
Kľúčové vlastnosti a výhody:
- Kompaktná veľkosť a nízka hmotnosť: Peltierove články sú malé a ľahké, čo umožňuje ich použitie v obmedzených priestoroch a ľahkú integráciu do rôznych systémov.
- Žiadne pohyblivé časti: Vďaka absencii pohyblivých častí sú mimoriadne spoľahlivé, majú dlhú životnosť a nevyžadujú takmer žiadnu údržbu.
- Rýchla reakcia: Reagujú okamžite na zmeny napätia, čo umožňuje veľmi rýchlu a presnú reguláciu teploty.
- Obojstranná funkčnosť: Môžu fungovať ako chladiče aj ohrievače jednoduchou zmenou polarity napájacieho napätia.
- Presná regulácia teploty: Umožňujú dosiahnuť veľmi presné a stabilné teplotné nastavenia, čo je kritické pre citlivé aplikácie.
- Tichá prevádzka: Na rozdiel od tradičných chladiacich systémov pracujú bezhlučne.
Nevýhody a obmedzenia:
- Nižšia účinnosť (COP): V porovnaní s tradičnými kompresorovými chladničkami majú Peltierove články nižší koeficient výkonu (COP), čo znamená vyššiu spotrebu energie na rovnaký chladiaci alebo ohrievací výkon.
- Vyžadujú dodatočné chladenie: Na efektívne fungovanie je nevyhnutné odvádzať teplo z horúcej strany článku, čo si často vyžaduje použitie ďalšieho chladiča s ventilátorom alebo iné riešenie pre odvod tepla.
- Generovanie vlastného tepla: Pri napájaní značným prúdom generujú dodatočné teplo, ktoré je potrebné odviesť, čím sa znižuje celková efektívnosť systému.
- Citlivosť na prehriatie: Sú citlivé polovodičové prvky, ktoré sa môžu poškodiť prehriatím horúcej strany.
Aplikácie Peltierových článkov
Peltierove články nachádzajú široké uplatnenie vďaka svojej všestrannosti a kompaktnosti. Sú ideálnym riešením pre aplikácie, kde je potrebná presná a lokálna regulácia teploty.
Chladenie a ohrev vzduchu:

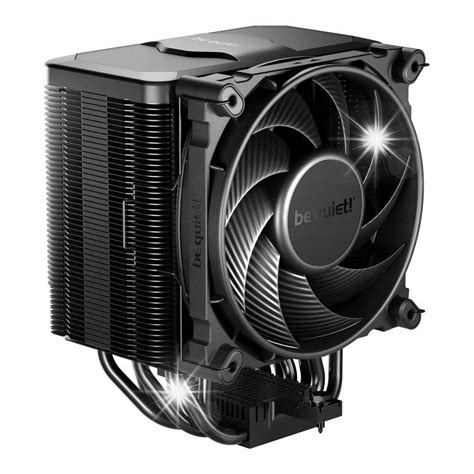

V oblasti chladenia elektronických komponentov sú Peltierove články často používané na chladenie procesorov, grafických kariet, pamätí alebo iných výkonových prvkov. Vďaka svojej schopnosti udržiavať nízku teplotu aj v stiesnených priestoroch sú ideálne pre malé a výkonné zariadenia. V praxi sa používa napríklad pri chladení komponentov kamier v vonkajších krytoch, kde pomáhajú predchádzať kondenzácii vlhkosti na optike. V takýchto prípadoch sa Peltierov článok používa na ochladzovanie vnútornej strany krytu, čím podporuje odvod vlhkosti, zatiaľ čo druhá strana je ohrievaná.
Pri chladení výkonových elektronických komponentov je však nutné počítať s tým, že pre dosiahnutie dostatočného prenosu tepla je potrebné Peltierov článok napájať značným prúdom, ktorý generuje dodatočné teplo. Toto teplo je potom potrebné efektívne odviesť pomocou chladiča. Na základe simulácií bolo zistené, že pre niektoré zostavy je optimálne napájanie Peltierovho článku prúdom okolo 2 A pri strate výkonu do 3 W, pričom pre vyššie výkony môže byť samostatný chladič efektívnejší.
Aplikácie vo vodných systémoch:
Peltierove články môžu byť využité aj na reguláciu teploty vody, napríklad v akváriách. Teoreticky by bolo možné použiť profesionálne prevedenie chladiča s Peltierovým článkom a ventilátorom podobne ako pri chladení počítačov. Existujú však aj obavy týkajúce sa efektívneho prenosu tepla z vody na článok a z článku na chladič, ako aj možného lokálneho namáhania skla akvária pri priamom kontakte.
Na druhej strane, v systémoch na ohrev vody môžu Peltierove články, napriek svojej nižšej účinnosti oproti tradičným ohrievačom, znižovať náklady na energiu, ak je zdrojom tepla nevyužité odpadové teplo. V niektorých prípadoch, napríklad pri spracovaní potravín, kde je udržiavanie konštantnej teploty kľúčové pre kvalitu výrobkov, môžu Peltierove moduly zabezpečiť stabilný teplotný režim.
Iné aplikácie:
- Medicínske zariadenia: Pre presnú reguláciu teploty v diagnostických a terapeutických prístrojoch, napríklad pri uchovávaní liekov alebo vzoriek.
- Laboratórne prístroje: Na precízne riadenie teploty pre vedecké experimenty.
- Osobné chladničky a termoelektrické chladničky do auta: Vďaka svojej kompaktnej veľkosti a schopnosti fungovať na nízke napätie sú vhodné pre prenosné chladiace riešenia.
- Priemyselné systémy: V rôznych priemyselných odvetviach, kde je potrebná presná regulácia teploty.
- Odvlhčovače vzduchu: Niektoré typy odvlhčovačov využívajú Peltierove články na kondenzáciu vlhkosti zo vzduchu.
Technické aspekty a riešenie problémov
Pri používaní Peltierových článkov je dôležité správne dimenzovať celý chladiaci systém. Zohľadniť treba nielen výkon samotného článku, ale aj účinnosť odvodu tepla z horúcej strany. Prehrievanie horúcej strany je hlavnou príčinou neefektívnosti a potenciálneho poškodenia článku. Preto je nevyhnutné použiť dostatočne dimenzovaný chladič a ventilátor.
Riešenie bežných problémov:
- Nedostatočné chladenie/ohrev: Skontrolujte správnosť zapojenia a dostatočný výkon zdroja napájania. Uistite sa, že sú pripojené správne vodiče.
- Prehrievanie článku: Zabezpečte dostatočný odvod tepla z horúcej strany pomocou vhodného chladiča a ventilátora. Uistite sa, že je chladič pevne pripevnený k článku, ideálne s použitím teplovodivej pasty.
- Kondenzácia vody: Na zabránenie kondenzácie na povrchu článku obalte ho izolačným materiálom, aby sa minimalizoval kontakt s vlhkým vzduchom.
V prípade pretrvávania problémov je vhodné kontaktovať dodávateľa, ktorý môže poskytnúť odbornú pomoc.
Budúcnosť Peltierových ohrievačov
Výskum a vývoj v oblasti Peltierových článkov pokračuje, pričom sa hľadajú nové materiály a technológie na zlepšenie ich účinnosti a zníženie nákladov. S rastúcim dopytom po energeticky efektívnych a ekologických riešeniach sa očakáva, že Peltierove články nájdu ešte širšie uplatnenie v domácnostiach a priemyselných aplikáciách. Ich potenciál využitia odpadového tepla na výrobu elektrickej energie (termoelektrické generátory) tiež predstavuje sľubnú oblasť rozvoja.
Peltierove články ponúkajú množstvo výhod oproti tradičným metódam - presnú reguláciu, spoľahlivosť a všestrannosť. Ich použitie vo vašom produkte môže zlepšiť výkon a pomôcť splniť požiadavky zákazníkov.
