Parný kotol je základným prvkom mnohých priemyselných a komerčných procesov, ktorý premieňa tepelnú energiu z paliva na paru. Táto para následne slúži na rôzne účely, od vykurovania až po pohon strojov. V podstate ide o tlakovú nádobu, ktorá využíva prenos tepla na efektívnu premenu vody na paru.
Princíp fungovania a história

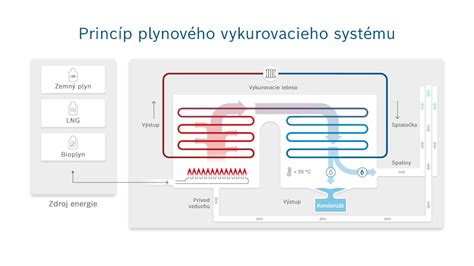

Parný kotol funguje na princípe výmeny tepla. V spaľovacej komore sa spaľuje palivo, čím sa generuje teplo. Toto teplo sa následne prenáša na vodu obsiahnutú v kotle, ktorá sa varí a mení na paru. Para vzniká spojením tepla a vody. Na ohrev vody spaľuje palivo parný kotol.
História parných strojov siaha až do antiky, kedy grécky matematik Heron z Alexandrie vynašiel aeolipile, zariadenie demonštrujúce základný princíp parného pohonu. Skutočný rozvoj však nastal v 17. storočí s prvými komerčnými parnými strojmi. Revolúciu priniesol James Watt v 18. storočí svojimi vynálezmi, ktoré dramaticky zvýšili efektivitu a umožnili širšie komerčné využitie. Parné stroje sa stali hnacou silou priemyselnej revolúcie.
Základný princíp parného stroja spočíva v premene tepelnej energie na mechanickú prácu pomocou vodnej pary. Proces zahŕňa ohrev vody v kotle na výrobu pary pod tlakom. Parný stroj pozostáva z kotla, pracovného valca s piestom, kondenzátora, regulačného systému a prevodového mechanizmu. Termodynamický cyklus zahŕňa štyri fázy: izobarickú expanziu, adiabatickú expanziu, izobarickú kompresiu a adiabatickú kompresiu.
Typy parných kotlov
Parné kotly sa vyznačujú svojou konštrukciou, prispôsobivosťou, typom rúry, druhom paliva a tlakovým výkonom. Veľkosť kotla, palivo a rozmery kolísajú v závislosti od práce, ktorú má vykonávať, a od priemyselných odvetví, v ktorých sa používa.
Podľa typu paliva
- Plynové parné kotly: Využívajú zemný plyn alebo propán, sú účinnejšie ako bežné kotly. Palivo je dodávané z externého zdroja priamo napojeného na kotol.
- Oleové parné kotly: Fungujú podobne ako plynové kotly, ale v spaľovacej komore sa spaľuje olej. Výmenník, ktorý ohrieva vodu, je ohrievaný horiacim olejom. Tieto kotly môžu dosiahnuť účinnosť vyššiu ako 90 percent.
- Elektrické kotly: Využívajú na výrobu tepla elektrické komponenty, čo je efektívnejšia a rýchlejšia technika vykurovania. Sú ekologicky čistejšie, pretože nevyžadujú spaľovanie paliva, sú odolnejšie, vyžadujú menej čistenia a pravidelnú údržbu.
- Kotly na biomasu: Využívajú organické materiály ako drevené štiepky alebo pelety.
- Kotly na uhlie: Tradičné kotly využívajúce uhlie ako palivo, ktoré sa pred použitím často zahrieva a drví na prášok.
Podľa prevádzkového tlaku
- Nízkotlakové parné kotly: Prenášajú teplo pri tlakoch medzi 10 a 15 psi (približne 0,7 až 1 bar) a teplotách do 149 °C. Používajú sa tam, kde nie sú potrebné prudké zmeny teploty a je požadovaná konštantná teplota.
- Vysokotlakové parné kotly: Vytvárajú extrémny tlak na pohon strojov a zariadení. Sila a výkon sú generované čerpadlom dodávajúcim vysokotlakovú paru do cirkulačného systému. Tlak a teplota sa pravidelne kontrolujú pre bezpečnosť a účinnosť.
Podľa konštrukcie
- Teplovodné kotly: Nádrže v nich odovzdávajú teplo vode, ktorá cirkuluje na účely vykurovania. Vyznačujú sa rúrovými systémami na báze ohňa alebo vody. Teplovodné kotly pozostávajú z rúrok naplnených vodou; teplo prechádza rúrkami a ohrieva vodu, ktorá ich obklopuje.
- Kotly s vodnými rúrami (Watertube): Cirkulujú vodu cez rúrky kotla. Spaľovacia komora vytvára oheň, ktorý obklopuje rúrky a ohrieva ich, čím ohrieva vodu. Parné kotly typu La Mont, Benson a Loeffler vytvárajú obrovské množstvo pary s vynikajúcou účinnosťou pomocou núteného obehu a ventilátorov. Voda je tlačená odstredivým čerpadlom cez rúrky s malým priemerom.
- Kotly s ohnivými rúrami (Firetube): V týchto kotloch plameň prechádza cez uzavretú rúrku, ktorá je obklopená vodou. Okolitý plyn sa ohrieva plameňom. História týchto kotlov je rozsiahla, poháňali niektoré z prvých parných lokomotív.
- Plášťové kotly: Majú plášť, často zložený z ocele, okolo svojich teploprenosných plôch. Počet prechodov tepla pred vytlačením závisí od použitých usporiadaní rúr.
- Kotly na odvod spalín: Bežne označované ako kotly s plášťom, obsahujú dlhé nádrže na vodu s požiarnymi rúrami. Cornish kotol bol najstarším príkladom tohto druhu, bol to dlhý valec s jedným veľkým dymovodom.
Prenos tepla v parných kotloch
Teplo uvoľňované spaľovaním je absorbované parným kotlom. Na prenos tepla sa používa buď žiarenie, konvekcia alebo vedenie.
- Sálanie: Energia vyžarovaná všetkými látkami a prvkami, neustály prenos energie pomocou elektromagnetických vĺn medzi povrchmi. Pri použití parného kotla plameň vytvorený v spaľovacej komore vyžaruje teplo do rúrok kotla.
- Konvekcia: Transport tepla vo vnútri ohrievanej kvapaliny alebo plynu. Keď sa zohriata kvapalina alebo plyn zlúči s chladnejšou, zohreje sa tiež. Keď sa voda v parnom kotle zohrieva, stráca hustotu a stáva sa ľahšou, čo spúšťa proces konvekcie.
- Vedenie: Teplo sa prenáša z jedného povrchu na druhý fyzickým kontaktom. Pri zahrievaní kovu sa zahrieva aj predmet, ktorého sa dotýka.

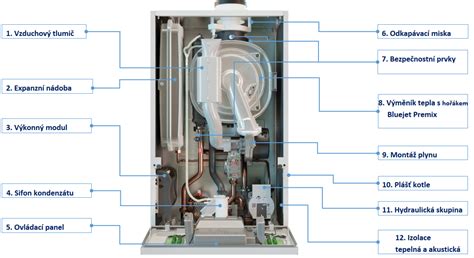

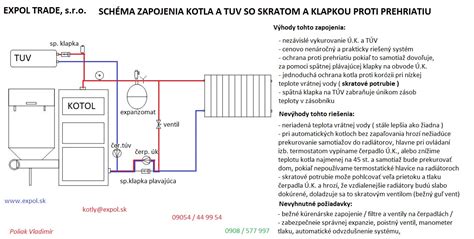

Kľúčové komponenty parného kotla
Parný kotol sa skladá z viacerých dôležitých komponentov:
- Tlaková nádoba: Nádoba na plyny alebo kvapaliny, ktoré sú udržiavané pri vysokej teplote a tlaku.
- Horák: Spaľuje palivo a kyslík na zabezpečenie tepla pre kotol.
- Rúrky: Voda sa ohrieva zvonka a je obsiahnutá vo vnútri kovových rúrok v kotloch s vodou.
- Ekonomizér: Zariadenie na výmenu tepla, ktoré prenáša tepelnú energiu z výfukových plynov a využíva ju na ohrev vody vstupujúcej do kotla.
- Odvzdušňovacia nádrž (Degasátor): Vyhrievané tlakové nádrže na napájaciu vodu, ktoré odstraňujú rozpustené plyny, vrátane oxidu uhličitého, z vody privádzanej do kotla.
- Výmenník tepla: Prenáša teplo z jedného média do druhého bez ich fyzickej interakcie. Ideálnym materiálom pre výmenníky tepla je nehrdzavejúca oceľ.
- Ovládací panel: Umožňuje obsluhe nastavovať parametre kotla, ako sú tlak a teplota.
- Nádrž na napájaciu vodu: Zbernú nádrž na vodu, ktorá bude použitá na výrobu pary. Vyčistená voda sa zhromažďuje v nádrži pred privedením do kotla. Používa sa na vstrekovanie a miešanie kotlových chemikálií na elimináciu kyslíka a ochranu kovov.
- Proces spaľovania: Spaľovací systém najprv zmieša palivo a vzduch na vytvorenie tepla.
- Chemické monitorovacie systémy: Starostlivo regulované chemické pridávanie môže zlepšiť výkon kotla.
Úprava vody pre priemyselné parné kotly
Kvalita napájacej a doplňovacej vody je nevyhnutná na udržanie prevádzkovej spoľahlivosti a ochranu životnosti potrubných systémov a kotlov. Použitie bežnej tvrdej vody ako doplnkovej vody môže spôsobiť vyzrážanie vápenca na tepelnej ploche kotla, čo zvyšuje stratu energie a potrebu čistenia.
Optimálny systém úpravy kotlovej vody zvyčajne pozostáva z tlakového filtra, zmäkčovača, jednotky reverznej osmózy a tepelného odvzdušňovača. Zmäkčenie vody zabráni tvorbe vodného kameňa, ale obsah hydrogénuhličitanu prechádza zmäkčovadlom bez prekážok. V kotle sa hydrogenuhličitan štiepi na oxid uhličitý (CO2) a hydroxid sodný (NaOH), čím vzniká korozívny kondenzát a zvyšuje potreba odluhu.
Problémom sa dá predísť odstránením solí v doplnkovej vode pomocou reverznej osmózy alebo iónomeniča na získanie demineralizovanej vody, ktorá je následne odplynená tepelným odvzdušňovačom.

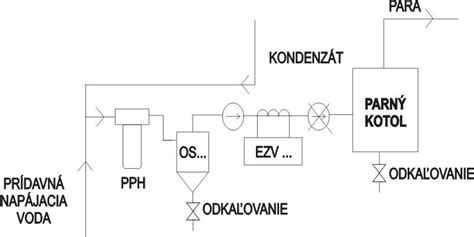

Proces úpravy vody:
- Surová voda: Tlaková filtrácia na odstránenie železa a mangánu.
- Zmäkčovanie: Iónová výmena na odstránenie vápnika a horčíka.
- Demineralizácia: Reverzná osmóza na odstránenie 98 % solí (draslík, sodík, chloridy, dusičnany, sírany, kyselina kremičitá, zásaditosť).
- Nádrž na vodu: Skladovanie demineralizovanej vody.
- Odplyňovanie: Tepelný odvzdušňovač na odstránenie oxidu uhličitého a kyslíka.
- Dávkovacie čerpadlo: Na dávkovanie chemikálií.
- Parný kotol: Ohrev vody na výrobu pary.
- Výroba: Kondenzovaná voda je vedená späť, para na predohrev do tepelného odvzdušňovača.
Minimalizácia odluhu kotla šetrí vodu a energiu. Odluh sa musí zhodovať so špecifikáciami dodávateľov kotlov. Nízka hladina nerozpustených a celkových rozpustených látok (TDS) v kotlovej vode minimalizuje objem odluhu, znižuje straty energie a spotrebu doplňovacej vody a chemikálií.
Rozpustený kyslík je vysoko korozívny a musí byť odstránený. Tepelné odvzdušňovače efektívne odstraňujú kyslík a oxid uhličitý.
Dealkalizácia znižuje tvrdosť hydrogénuhličitanu, čím sa typicky zníži obsah soli vo vode približne o 75 %.
Využitie parných kotlov
Parné kotly nachádzajú uplatnenie v širokej škále priemyselných a komerčných odvetví.
Priemyselné využitie
- Potravinársky priemysel: Na varenie, ohrievanie, sterilizáciu nádob, pasterizáciu produktov a v procesoch ako varenie piva a výroba liehovín.
- Chemický priemysel: Na pohon kompresorov a čerpadiel.
- Energetika: Na výrobu elektrickej energie v parných elektrárňach a na kogeneráciu (súčasná výroba tepla a elektriny).
- Drevársky priemysel: V sušiarňach na sušenie dreva.
- Textilný priemysel: V procesoch farbenia a úpravy tkanín.
- Farmaceutický priemysel: Na sterilizáciu a v rôznych výrobných procesoch.
- Nemocnice a zdravotnícke zariadenia: Na sterilizáciu lekárskych nástrojov a na vykurovanie.
- Výrobné podniky: Na pohon strojov a vykurovanie.
- Doprava: Historicky parné lokomotívy a parníky.
- Akváriá: Na reguláciu teploty vody.
- Univerzitné laboratóriá: Na experimenty a ohrev priestorov.
Základy parného vykurovacieho systému
Komerčné a domáce využitie
- Ústredné kúrenie: Na vykurovanie domácností, kancelárií, škôl a iných budov distribúciou pary do radiátorov.
- Profesionálne kuchyne: Parné varné kotly sú nevyhnutné pre efektívne varenie, ohrievanie a udržiavanie teploty veľkého množstva tekutých pokrmov.
Bezpečnosť a údržba
Bezpečnosť personálu a zariadenia je prioritou pri prevádzke parných kotlov. Je dôležité dodržiavať základné bezpečnostné pravidlá:
- Nepreplňovať varnú komoru.
- Byť opatrný pri otváraní veka kvôli kondenzovanej pare.
- Dodržiavať návod na obsluhu.
- Nenechávať kotol bez dozoru.
- Pravidelná údržba a čistenie sú základom bezpečného používania.
- Technické prehliadky by mal vykonávať autorizovaný servis.
Najdôležitejším bezpečnostným prvkom je pretlakový ventil, ktorý zaručuje uvoľnenie pretlaku v parnom kotle a predchádza tak katastrofickým nehodám. Pri poklese tlaku sa ventil automaticky zatvorí.
Ďalším bezpečnostným prvkom je odpojenie pri nízkej hladine vody, ktoré vypne horák alebo preruší prívod paliva do parného kotla. Suchý kotol je náchylný na prasknutie alebo vážne zlyhanie.
Pravidelná kontrola kotla, čistenie a kontrola bezpečnostných ventilov sú nevyhnutné. Mazanie pohyblivých častí vyžaduje špeciálne oleje odolné voči vysokým teplotám.
Moderné technológie a výrobcovia
Moderné parné kotly sa vyznačujú vysokou energetickou účinnosťou, nízkymi emisiami a pokročilými riadiacimi systémami.
Spoločnosti ako Bosch a Viessmann ponúkajú robustné a energeticky efektívne kotlové systémy. Parné kotly Vitomax od Viessmann sú navrhnuté pre vysokú prevádzkovú spoľahlivosť a dlhú životnosť. Môžu byť prevádzkované na 100 % vodíka pri použití vhodného horáka.
V potravinárskom priemysle sa používajú špecializované kotly, ako napríklad systém NORMIT Cook'n'chill od spoločnosti NORMIT FOOD s.r.o., ktorý umožňuje varenie produktu vo vode zohriatej na požadovanú teplotu s automatickým riadením.

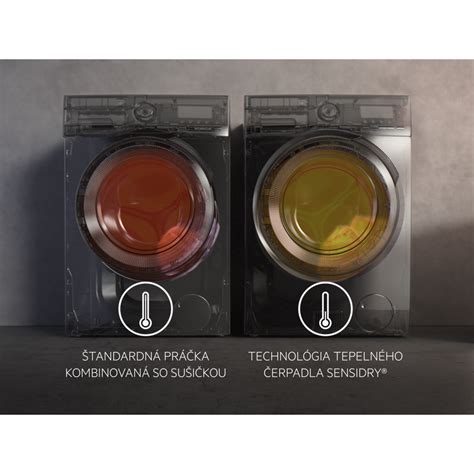

V oblasti práčok so sušičkou a funkciou pary sa na trhu objavujú modely od výrobcov ako Electrolux, Samsung, LG, Weisgauff a Haier, ktoré ponúkajú pokročilé funkcie na odstraňovanie pachov, vyhladzovanie tkanín a odstraňovanie ľahkého znečistenia.
