Trojcestný ventil je neoddeliteľnou súčasťou mnohých hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. Vďaka svojej konštrukcii umožňujú tieto ventily plynulé a efektívne riadenie pohybu kvapalín či plynov, čo vedie k optimalizácii celkovej prevádzky inštalácie.
Princíp fungovania trojcestného ventilu

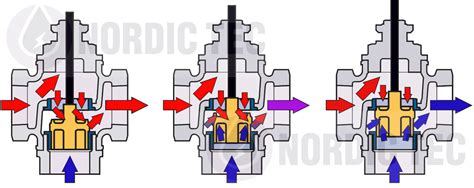

Fungovanie trojcestného ventilu spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Podľa konštrukcie môže ventil plniť dve základné funkcie:
- Miešací ventil: Spája dva samostatné prúdy média do jedného. Používa sa napríklad na miešanie teplej vody z kotla a studenej vody zo spiatočky pre dosiahnutie optimálnej teploty.
- Rozdeľovací ventil: Rozdeľuje jeden prúd na dva samostatné výstupy. Využíva sa vtedy, keď je potrebné dodávať chladiacu kvapalinu do viacerých smerov súčasne.
Vo vnútri ventilu dochádza k zmene cesty prietoku otáčaním vretena alebo gule. V prípade sedlovej konštrukcie sa pohyb opiera o vertikálny posun tyče, zatiaľ čo rotačné ventily využívajú rotačný sektor alebo guľový mechanizmus, ktorý mení smer prietoku.
Trojcestný ventil s pohonom
Trojcestný ventil s pohonom je vybavený zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť elektrický, pneumatický alebo hydraulický. Vďaka nemu je možné diaľkové ovládanie, automatizácia systému a presná reakcia na signály zo senzorov.
Typy pohonov
- Elektrické pohony: Najčastejšie využívané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov.
- Pneumatické pohony: Využívajú stlačený vzduch, bežne používané v priemyselných inštaláciách pre zvýšenú bezpečnosť.
- Hydraulické pohony: Fungujú na princípe tlaku kvapaliny, vhodné tam, kde je potrebná vysoká sila riadenia.
Instalace servopohonu ESBE – ARA600 s trojbodovým řízením
Využitie vo vykurovacích systémoch
Trojcestné ventily sú kľúčové v systémoch HVAC (vykurovanie, ventilácia a klimatizácia). Ich hlavné prínosy zahŕňajú:
| Funkcia | Výhoda |
|---|---|
| Regulácia teploty | Zvýšenie tepelného komfortu a úspora energie. |
| Ochrana kotla | Zamedzenie nízkoteplotnej korózii (roseniu) kotla udržiavaním teploty vratnej vody. |
| Zónová regulácia | Optimalizácia prietoku v podlahovom vykurovaní. |
V inštaláciách podlahového vykurovania umožňuje ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, čím sa udržiava stála a bezpečná teplota v okruhu. Pri kotloch na tuhé palivá ventil zabezpečuje, aby sa v kotli udržala minimálna teplota vody, čo predchádza dechtovaniu a zanášaniu kotla.
Inštalácia a výber
Pri výbere ventilu je nevyhnutné zohľadniť niekoľko parametrov:
- Veľkosť a pripojenie: Kompatibilita s priemerom potrubia (napr. 1" alebo 5/4").
- Materiál: Mosadz a bronz majú vysokú odolnosť proti korózii.
- Prevádzkový tlak a teplotný rozsah: Musia byť v súlade s charakteristikami systému.
Pri montáži je dôležité dodržiavať smer prietoku vyznačený na tele ventilu. Pri zmiešavacích ventiloch sa neodporúča inštalovať pohon smerom nadol. Pred ventil sa odporúča nainštalovať filter na zachytávanie nečistôt, ktorý predĺži životnosť zariadenia.
