Pri inštalácii podlahového kúrenia je kľúčové správne navrhnúť celkovú skladbu podlahy, pričom tepelná izolácia hrá jednu z najdôležitejších úloh. Správne zvolená izolácia nielenže zabraňuje úniku tepla smerom nadol, ale tiež optimalizuje výkon vykurovacieho systému a prispieva k celkovej energetickej efektívnosti budovy.
Podlahová krytina nad podlahovým kúrením
Výber vhodnej podlahovej krytiny je dôležitý z hľadiska prestupu tepla. Na nášľapnú vrstvu podlahy je zvyčajne postačujúca hrúbka 10 mm. V prípade použitia masívnejšej krytiny je potrebné zohľadniť jej skutočnú hrúbku. Ak krytina ešte nie je vybratá, je odporúčané rezervovať si radšej 15 mm.
Z hľadiska prestupu tepla je najvýhodnejšia keramická dlažba, zatiaľ čo najhoršie výsledky dosahuje plávajúca podlaha s použitím penovej podložky. Je dôležité poznamenať, že termín "plávajúca podlaha" v stavebníctve označuje podlahu obsahujúcu zvuko-izolačnú vrstvu, pričom môže byť drevená alebo laminátová. Drevené parkety, pokiaľ sú lepené, majú lepší prestup tepla ako laminátová podlaha položená na nežiadúcej izolačnej podložke.
Roznášacia vrstva (poter nad podlahové kúrenie)
Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je štandardne 65 mm. Základným pravidlom je, že prekrytie rúrky by malo byť minimálne 45 mm. Toto platí aj pri použití systémových dosiek s výstupkami, kde sú samotné výstupky s rúrkou už zarátané do celkovej hrúbky 65 mm.
Je dôležité pamätať na to, že poter slúži aj na dorovnanie nerovností podkladu, preto by sa jeho hrúbka nemala svojvoľne znižovať, aby sa zabezpečilo dostatočné krytie vykurovacích prvkov v celej ploche.

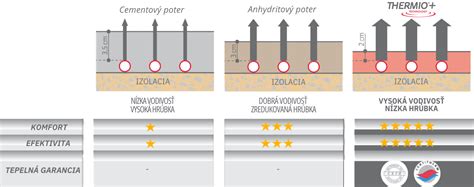

Anhydritový poter ako alternatíva
V prípade nedostatočnej konštrukčnej výšky pre plnohodnotnú skladbu podlahového kúrenia je možné cementový poter nahradiť anhydritovým poterom. Pri anhydritových poteroch je minimálne krytie rúrky stanovené na 35 mm. Pre presné určenie celkovej hrúbky sa odporúča konzultácia s dodávateľom anhydritových poterov, vzhľadom na rôzne výrobné procesy.
Anhydritový poter ponúka oproti klasickému cementovému poteru niekoľko výhod: lepší prestup tepla, čo umožňuje rýchlejší nábeh podlahového kúrenia (významné pri zónovej regulácii), lepšiu elasticitu a menšie nároky na konštrukčnú výšku.

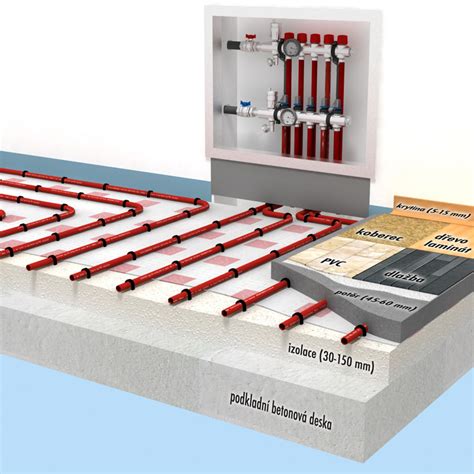

Tepelná izolácia: Systémová doska pre podlahové kúrenie
Systémové dosky pre podlahové kúrenie sa často dodávajú v hrúbke 30 mm, čo zodpovedá minimálnej normovej hodnote tepelného odporu 0,75 W/m².K. Táto vrstva zabezpečuje smerovanie tepelného toku podlahového kúrenia nahor, minimalizuje tepelné straty do spodných konštrukcií a pri použití polystyrénu EPS-T s útlmom kročajového hluku (30 mm) je dosiahnutý požadovaný útlm 28 dB.
Izolácia na prízemí nad zeminou
Pre spodné podlažia nad zeminou platí od 1.1.2021 hodnota tepelného odporu 2,50 W/m².K. Na základe tejto hodnoty je možné zjednodušeným výpočtom určiť minimálnu hrúbku polystyrénu (EPS) na 100 mm. V praxi to znamená použitie 30 mm systémovej dosky doplnenej o 70 mm prídavnej izolácie.
Alternatíva k systémovým doskám
Ak sa rozhodneme nepoužiť systémovú dosku, je potrebné dodržať minimálne hrúbky izolácie (30 mm alebo 100 mm) a nahradiť ju stavebným polystyrénom EPS určeným pre podlahové systémy s odolnosťou voči zaťaženiu minimálne 100 kPa (označenie EPS100). Tvrdší styrodur (XPS) má väčšinou odolnosť 300 kPa a viac.
Typy systémových dosiek
Systémové dosky sa líšia konštrukciou a spôsobom montáže. Delia sa na dosky s výstupkami, do ktorých sa vykurovacia rúrka vtláča priamo, a rovné dosky, kde sa rúrka upevňuje príchytkami (tacker systém). Z hľadiska materiálu sa najčastejšie stretávame s doskami z materiálu EPS bez kročajovej izolácie a EPS-T s integrovanou kročajovou izoláciou.
Prídavná tepelná izolácia pod podlahové kúrenie
Platí zásada, že čím viac tepelnej izolácie, tým lepšie. Minimálna celková hrúbka podlahy pre podlahové kúrenie medzi vykurovanými priestormi, zložená z podlahovej krytiny (15 mm), poteru (65 mm) a systémovej dosky (30 mm), je 110 mm. Na prízemí je k tejto hodnote potrebné pripočítať minimálnu hrúbku izolácie voči zemi.
Aktualizácia blogu: Hrúbky izolácie boli aktualizované podľa požiadaviek normy STN 73 0540-2 na aktuálne normalizované (požadované) hodnoty.

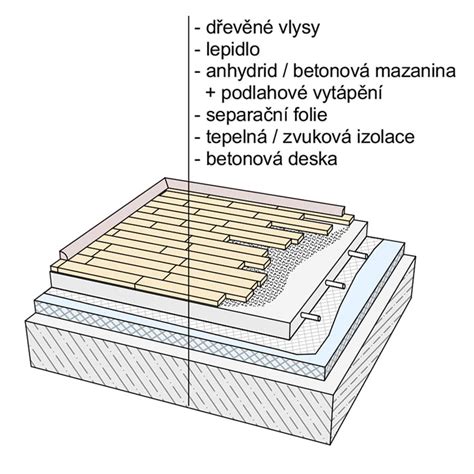

Skladba podlahy na prízemí pri styku so zeminou
Pri skladbe podlahy na prízemí, ktorá je v kontakte so zeminou, je nevyhnutné dodržať špecifické požiadavky na tepelnú izoláciu, ktoré sú vyššie ako pri medzipodlažných konštrukciách.
Skladba podlahy medzi vykurovanými priestormi
Pre podlahové kúrenie medzi vykurovanými priestormi platia nižšie požiadavky na tepelný odpor, ako je uvedené v predchádzajúcej sekcii.
Ukladanie inštalačných rozvodov
V rámci vrstvy prídavnej izolácie sa často ukladajú ďalšie inštalačné rozvody, ako sú vodoinštalácie, rozvody kúrenia k rozdeľovačom a kanalizácia. Pri plánovaní hrúbky izolačnej vrstvy je potrebné zohľadniť aj hrúbku týchto rozvodov, najmä odpadových rúr, aby bolo zabezpečené ich dostatočné prekrytie. Taktiež treba počítať s prípadným križovaním inštalácií.
Opatrenia pri kladení polystyrénu na hydroizoláciu
Na prízemí sa polystyrén kladie na hydroizoláciu zo živičného materiálu. Priamy kontakt týchto dvoch materiálov sa neodporúča, pretože môže časom dôjsť k znehodnoteniu polystyrénu. Preto je nevyhnutné použiť oddeľovaciu fóliu.
