Prístrojové a signalizačné vybavenie klimatizácie

Klimatizácia (označovaná skratkou AC z anglického air conditioning) je úprava kvalitatívnych parametrov vzduchu v uzatvorených priestoroch alebo systém zariadení na takúto úpravu a rozvod takto upraveného vzduchu. Stala sa neoddeliteľnou súčasťou moderného bývania, najmä v oblastiach s vysokými teplotami počas letných mesiacov. Klimatizácia je vo svojej podstate tepelné čerpadlo vzduch/vzduch, ktoré odoberá teplo zo vzduchu v exteriéri a ohrieva ním vzduch v interiéri. Pri klimatizácii je tento proces opačný - teplo sa zvnútra miestnosti odvádza von (ak sa klimatizácia nepoužíva na zohrievanie). Ochladenie vzduchu zabezpečuje chladivo, ktoré sa z vnútornej jednotky prečerpáva do vonkajšej. Tento článok sa zameriava na možnosti klimatizácie do domu, vrátane aktuálnych akcií a možností montáže, a poskytuje komplexný prehľad toho, čo potrebujete vedieť o klimatizácii, jej výhodách a možnostiach.

Základným princípom klimatizácie je prenos tepla z vnútorných priestorov do vonkajšieho prostredia budovy pomocou fyzikálnych procesov a energie. Mnohé zariadenia tiež filtrujú a odvlhčujú vzduch v miestnosti. Na tento proces využívajú chladiaci okruh, ktorý obsahuje kompresor, kondenzátor, expanzný ventil a výparník a rozvádza ochladený vzduch do miestnosti pomocou ventilátora.

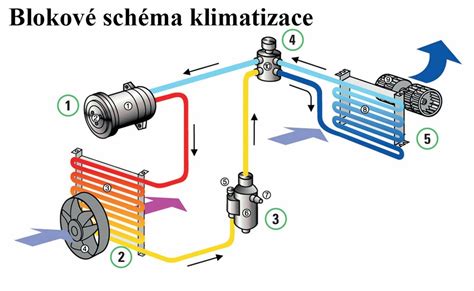

Základné komponenty klimatizačného systému

Každý klimatizačný systém sa skladá z niekoľkých základných komponentov, ktoré sú nevyhnutné na jeho správne fungovanie.

• Kompresor: Srdce klimatizácie, ktoré stláča chladivo, čím sa zvyšuje jeho tlak a teplota.
• Kondenzátor: Úlohou kondenzátora je chladiť a skvapalňovať chladivo ohrievané kompresorom. Chladivo je ochladzované okolitým vzduchom.
• Expanzný ventil: Reguluje prietok kvapalného chladiva a znižuje jeho tlak.
• Výparník: Je zodpovedný za udržiavanie teploty v klimatizačnom systéme. Na tento účel prechádza kvapalné, dekompresované chladivo cez výmenník tepla. V ňom chladivo absorbuje teplo z vnútorného prostredia a ochladzuje vzduch.
• Chladivo: Látka, známa aj ako chladiaca kvapalina, zohráva ústrednú úlohu v procese chladenia. Absorbuje teplo z interiéru a odvádza ho von z budovy. Látka cirkuluje v uzavretom systéme a neustále mení svoje skupenstvo medzi plynným a kvapalným.
• Ventilátory: Sú veľmi dôležité pre cirkuláciu vzduchu. Teplý vzduch z miestnosti sa nasáva a privádza do výparníka, kde sa ochladzuje. Na distribúciu studeného vzduchu do miestnosti slúži ventilátor, ktorý je umiestnený pri výparníku.

Typy klimatizačných systémov

Klimatizačné systémy sa zásadne líšia svojím vybavením, výkonom, inštaláciou, konštrukciou a typom použitého chladiva. Podrobnejšie vysvetľujeme funkciu týchto systémov:

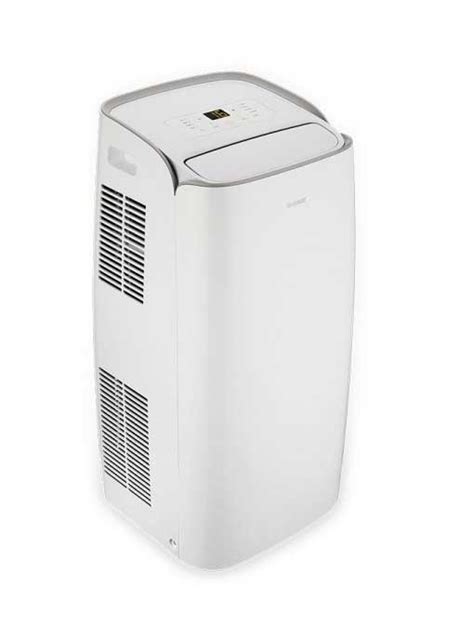

Mobilná klimatizácia

Mobilná klimatizácia sa skladá z jedného zariadenia, ktoré plní funkciu vonkajšej aj vnútornej jednotky zároveň. Celú klimatizáciu tvorí jedna jednotka na kolieskach, ktorá obsahuje kondenzor aj výparník. Mobilné klimatizačné systémy s výfukovou hadicou nasávajú teplý vzduch z miestnosti, ochladzujú ho pomocou chladiacej kvapaliny a ochladený vzduch následne odvádzajú späť do miestnosti. Odvod kondenzátorom zohriateho vzduchu je zabezpečený ventilátorom, ktorý je napojený na hadicu, ktorá sa musí vyviesť do vonkajšieho prostredia (napríklad dierou v stene alebo cez okno). Chladiaci okruh je ovládaný pomocou kompresora, ktorý je rovnako ako všetky ostatné komponenty systému inštalovaný v kryte zariadenia - takzvanom monobloku. Počas tohto procesu systém zvyčajne vytvára kondenzát. Nevýhodou tohto typu klimatizácie je jej znížená účinnosť, lebo na ochladzovanie kondenzátora používa vzduch z klimatizovanej miestnosti. Existujú aj mobilné klimatizácie s dvomi hadicami, ktoré riešia tieto nevýhody. Druhá hadica slúži na prívod vzduchu z vonkajšieho prostredia na ochladzovanie kondenzátora. Elektrické zapojenie mobilnej klimatizácie je jednoduché a zvládnete ho aj bez odborníka. Stačí, keď ju zapojíte do bežnej 230 V zásuvky.

Split klimatizačné systémy

Split klimatizačné systémy sú určené pre jednu miestnosť a pozostávajú z oddeleného kondenzátora s kompresorom, ktorý sa nachádza vo vonkajšom prostredí a vnútornej jednotky, ktorá obsahuje výparník. Tieto systémy sú účinné a tiché. Vnútorná jednotka má napájací kábel, ktorý môžete zapojiť aj do bežnej zásuvky. Vonkajšia by mala mať vlastné pripojenie alebo sa dajú prepojiť komunikačným káblom. Tento spôsob je jednoduchší aj bezpečnejší. Split klimatizácie sa zvyknú rozdeľovať i podľa toho, kde sa umiestni vnútorná jednotka. Môžu byť:

• nástenné klimatizačné jednotky
• parapetné
• podstropné
• kazetové

V prípade, že je miestnosť veľká alebo značne členitá, je možné použiť Split systém, v ktorom sa chladiaci výkon vnútornej jednotky rozdelí na dve, tri alebo až štyri vnútorné jednotky, čím sa zabezpečí rovnomernejšie rozloženie distribúcie chladu alebo tepla v miestnosti. Prepojovacie potrubie vedené od vonkajšej jednotky sa v miestnosti rozdelí na viac vetiev v rozbočovačoch (refnetoch) a pripoja sa k nemu vnútorné jednotky.

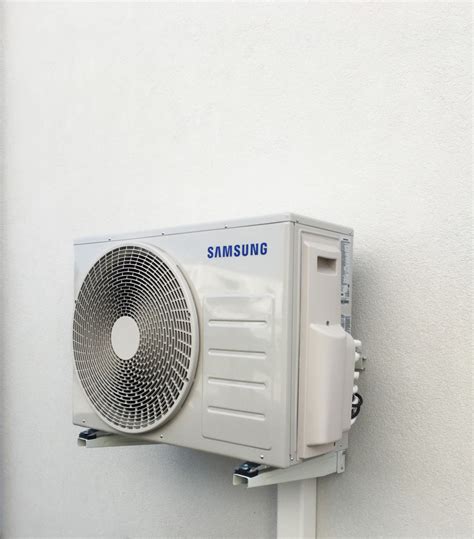

MultiSplit klimatizačné systémy

MultiSplit klimatizačné systémy sú určené pre viac miestností (zväčša 2 až 5) a pozostávajú z oddeleného kondenzátora s kompresorom, ktorý sa nachádza vo vonkajšom prostredí a viacerých vnútorných jednotiek, ktoré obsahujú výparníky. S vonkajšou jednotkou je každá vnútorná jednotka prepojená medeným izolovaným potrubím, ktoré vedie chladiace médium. Vonkajšia jednotka berie prúd na fungovanie zo samostatného elektrického okruhu, ktorý má aj vlastné istenie. Vnútorné jednotky sa k tej vonkajšej pripájajú komunikačným káblom. Tento systém však vyžaduje viac priestoru na inštaláciu a zložitejšiu prípravu, čo môže zvýšiť vaše náklady.

VRV (VRF) klimatizačné systémy

VRV (VRF) klimatizačné systémy sú určené pre viac miestností (až do 64) a pozostávajú z oddeleného kondenzátora s kompresorom, ktorý sa nachádza vo vonkajšom prostredí a viacerých vnútorných jednotiek, ktoré obsahujú výparníky. Prepojovacie potrubie vedené od vonkajšej jednotky sa v budove rozdelí na viac vetiev v rozbočovačoch (refnetoch) a pripoja sa k nemu vnútorné jednotky. Každá vnútorná jednotka je individuálne ovládaná vlastným ovládačom. Systém umožňuje režim chladenia alebo vykurovania, ako aj režim súčasného chladenia aj vykurovania, čím umožňuje prečerpávanie energie v rámci budovy. Systém je trojtrubkový (prípadne aj 2 trubkový).

Ostatné typy

• Okenná klimatizácia: Kompaktné jednotky, ktoré sa montujú priamo do okna miestnosti a sú ideálne pre malé priestory.
• Centrálne klimatizácie: Tieto systémy sú určené pre väčšie budovy a zabezpečujú chladenie viacerých miestností naraz alebo rovnomerné chladenie celého priestoru.

Signalizačné a ovládacie prvky

Moderné klimatizácie sú vybavené rôznymi signalizačnými a ovládacími prvkami, ktoré zvyšujú užívateľský komfort a efektívnosť:

• Termostaty: Umožňujú nastaviť požadovanú teplotu a automaticky riadia činnosť klimatizácie.
• Diaľkové ovládanie: Zjednodušuje ovládanie klimatizácie z pohodlia vášho kresla.
• Ovládanie cez aplikácie: Moderné klimatizácie môžu byť ovládané prostredníctvom mobilných aplikácií (napr. cez Wi-Fi), čo zvyšuje flexibilitu.
• LED indikátory: Poskytujú informácie o aktuálnom stave zariadenia a jeho činnosti.
• Časovač: Umožňuje naplánovať čas zapnutia a vypnutia zariadenia.

Technológie a funkcie klimatizácií

V posledných rokoch došlo k významnému pokroku v technológiach klimatizácie, ktoré zvyšujú prevádzkový komfort a energetickú účinnosť.

• Invertorová technológia: Klimatizácie s invertorovou technológiou pracujú „inteligentnejšie“ alebo rovnomernejšie ako klimatizácie bez zabudovaného invertora. Neustále upravujú výstupný výkon tak, aby zodpovedal dopytu: krátko pred dosiahnutím nastavenej teploty klimatizačný systém zníži rýchlosť otáčok kompresora. To znamená, že maximálny výkon zariadenia sa nevyužíva permanentne, ale len vtedy, keď je to naozaj potrebné. To vedie k úsporám energie a lepšiemu komfortu.
• Ekologické chladivá: Nové typy chladív, ktoré majú menší vplyv na životné prostredie.
• Inteligentné klimatizácie: Zariadenia, ktoré sa prispôsobujú potrebám používateľov a optimalizujú spotrebu energie. Bosch je priekopníkom v oblasti inteligentnej domácnosti a udržateľnosti a preto nezanedbáva ani inteligentné funkčné aspekty moderných klimatizačných jednotiek, ktoré zvyšujú ich prevádzkový komfort, energetickú účinnosť a užívateľskú prívetivosť. Klimatizačné systémy s WiFi: Mnohé nové modely klimatizácií je možné pripojiť k domácej WiFi sieti a ovládať ich tak napríklad na cestách pomocou smartfónu. Mnohé aplikácie poskytujú aj rozšírené funkcie pre ďalšie uľahčenie používania. Integráciou do systému inteligentnej domácnosti možno ušetriť veľa energie - klimatizačné systémy ťažia z toho, že sú spojené so senzormi, ktoré napríklad zisťujú, či je miestnosť obsadená alebo či bolo otvorené okno. Pravidlá automatizácie ponúkajú ďalšie možnosti.
• Funkcia odvlhčovania: Okrem príjemnej teploty v miestnosti dokážu klimatizačné systémy aj odvlhčiť vzduch v miestnosti, a tým okrem iného zabraňujú vzniku plesní. To sa deje počas procesu chladenia: ventilátor smeruje teplý vlhký vzduch v miestnosti cez takzvané chladiace rebrá, v ktorých cirkuluje chladiaca kvapalina. Chladenie zabezpečuje, že vzduch má menšiu schopnosť zadržiavať vlhkosť. To vedie ku kondenzácii čiastočiek vody viazaných vo vzduchu. Kondenzát sa zhromažďuje v zariadení a odvádza sa preč. Vysušený vzduch sa vypúšťa späť do miestnosti. Moderné klimatizačné systémy s vhodnou funkčnosťou merajú vlhkosť a možno ich regulovať podľa individuálnych potrieb obyvateľov.
• Funkcia vykurovania: Ak má klimatizačný systém funkciu ohrevu, umožňuje zariadeniu obrátiť smer chladiaceho okruhu pomocou štvorcestného ventilu. V štandardnej konfigurácii klimatizačný systém odoberá teplo obsiahnuté v interiéri a smeruje ho von. Keď sa aktivuje funkcia vykurovania prostredníctvom 4-cestného prepínacieho ventilu, tento proces sa obráti. Klimatizačný systém potom odoberá teplo z vonkajšieho vzduchu - aj pri nízkych vonkajších teplotách - a odvádza ho dovnútra. Klimatizácia je v tomto prípade obrátená a z vnútornej jednotky bude vychádzať teplý vzduch a z vonkajšej zase studený. Parameter SCOP (sezónny COP parameter) udáva efektivitu klimatizácie na kúrenie v danej klimatickej oblasti. Čím je SCOP vyšší, tým ekonomickejšia je prevádzka klimatizácie na kúrenie. Režim kúrenia je v klimatizáciách bežný štandard.
• Technológia WindFree: Poskytuje chladenie bez nepríjemného prúdenia vzduchu.
• Turbo režim a automatický režim: Automatický režim prispôsobuje výkon podľa teploty v miestnosti.

Predpríprava na inštaláciu klimatizácie

Predpríprava na klimatizáciu zahŕňa všetky potrebné kroky a úpravy, ktoré je potrebné vykonať pred samotnou inštaláciou vonkajšej a vnútornej jednotky. Jej cieľom je zabezpečiť, aby samotná montáž zariadenia prebehla čo najrýchlejšie a bez problémov.

Na čo pri príprave na klimatizáciu myslieť?

1. Výber typu klimatizácie: Prvým krokom je rozhodnutie, či budete inštalovať monosplit alebo multisplit zariadenie. Monosplit klimatizácia je vhodná pre menšie priestory alebo byty, pretože pozostáva z jednej vonkajšej a jednej vnútornej jednotky. Inštalácia monosplit klimatizácie je jednoduchšia a cenovo dostupnejšia. Na druhej strane multisplit klimatizácia umožňuje pripojiť viac vnútorných jednotiek k jednej vonkajšej.
2. Výkon klimatizácie: Pri výbere výkonu klimatizačnej jednotky je dôležité zohľadniť veľkosť miestnosti. Klimatizácia s nedostatočným výkonom nebude schopná efektívne ochladiť priestor, zatiaľ čo príliš výkonná jednotka môže byť zbytočne drahá na prevádzku a spôsobovať nekomfortné teplotné výkyvy. Napríklad, na 25 m² vám bude stačiť výkon medzi 2,5 kW, na miestnosti do 40 m² vyhovuje výkon približne 3,5 kW a na miestnosti do 60 m² potrebujete zariadenie s výkonom okolo 5 kW. Nezabudnite zvážiť aj ďalšie faktory, ako sú orientácia miestnosti voči slnku, počet okien a tepelná izolácia, prítomnosť iných spotrebičov, ktoré generujú teplo, alebo počet ľudí.
3. Umiestnenie klimatizácie: Ideálne umiestnenie vnútornej a vonkajšej jednotky je dôležité pre efektívne fungovanie klimatizácie. Vnútornú jednotku umiestnite tak, aby z nej efektívne prúdil vzduch do miestnosti. Vonkajšia jednotka klimatizácie v rodinnom dome by mala byť umiestnená v tieni a na ľahko dostupnom mieste, ako je terasa či záhrada. Ak inštalujete klímu do bytu, vonkajšie zariadenie dajte na balkón alebo loggiu. Ak ich nemáte, môže byť namontovaná aj na fasádu, čo však musí schváliť správca bytového domu.
4. Vlastnosti a funkcie klimatizácie: Okrem typu a výkonu klimatizácie porozmýšľajte aj nad tým, aké funkcie od nej vyžadujete.

Ako prebieha predpríprava na klimatizáciu?

• Pripojenie odtoku kondenzátu: Odtok kondenzátu je nevyhnutný na odvádzanie vody, ktorá vzniká pri ochladzovaní vzduchu. Musí byť napojený na kanalizáciu, aby sa zabránilo hromadeniu vody. Na jeho pripojenie môžete použiť špeciálnu kondenzačnú hadicu alebo klasickú PVC rúru.
• Vydrážkovanie otvorov na rozvody: Pre potrubie, káble a rozvody sa musia vydrážkovať otvory v stene. Tie musia byť dostatočne veľké na umiestnenie všetkých potrebných komponentov, zvyčajne ide o otvor s hĺbkou aj výškou do 5 centimetrov.
• Vsadenie inštalačnej krabice do steny: Do inštalačných krabíc sa skryje potrubie a káble, následne sa na ňu nanesie omietka a vo finále ju nie je vôbec vidieť.
• Elektroinštalácia: Pri novej klimatizácii je potrebné zaviesť medzi vonkajšou a vnútornou jednotkou silový kábel. Tento krok ale radšej prenechajte technikovi pri inštalácii klimatizačného zariadenia.

Výhody prípravy na klimatizáciu

• Rýchlejšia inštalácia klimatizácie: Keď je predpríprava hotová, montáž klimatizácie je rýchla a jednoduchá, čo znamená menej neporiadku a stresu.
• Efektívnosť: Správne naplánovanie a realizácia predprípravy na klimatizáciu zaručí v dlhšom časovom horizonte vyššiu efektivitu klimatizácie.
• Estetika: Všetky káble a potrubia sú v stenách skryté, čo zlepšuje celkový vzhľad interiéru.

Koľko vás bude príprava na klimatizáciu stáť?

Cena predprípravy na klimatizáciu sa líši v závislosti od rozsahu prác, typu stien, počtu jednotiek a zložitosti elektroinštalácie.

Elektrické zapojenie klimatizácie

Elektrické zapojenie klimatizácie je kľúčovým krokom, ktorý ovplyvňuje efektívnosť a životnosť systému. Tento proces by mal vykonávať kvalifikovaný technik, aby sa zabezpečila správna inštalácia a nastavenie. Pri neodbornej montáži sa môže zariadenie nielen poškodiť, ale aj úplne zničiť, a automaticky na ňu stratíte záruku. Pri montáži sa navyše pracuje s chemickými látkami, ktoré môžu byť toxické aj horľavé.

Ako sa vzduch dostáva z miestnosti pri split a multisplit klimatizáciách?

Vonkajšiu aj vnútornú jednotku či jednotky prepája ohybné medené potrubie, v ktorom je chladivo a komunikačný kábel. Komunikačný kábel je bežný silový kábel, ktorý by mal zvládnuť napätie 230 V a dostatočný prúd. Chladivo zabezpečuje primárnu funkciu klimatizácie - chladenie. Vplyvom tlaku a teploty dokáže meniť svoje skupenstvo z plynného na kvapalné a naopak. Vo výparníku sa chladivo mení na plyn a v kondenzátore na kvapalinu.

Ako uložiť káble a potrubie pri elektrickom zapojení klimatizácie?

Jednou z najdôležitejších vecí pri zapájaní klimatizácie je umiestnenie káblov a potrubia. Medené potrubie chráni hrubá vrstva izolácie, ktorá zväčšuje jeho šírku. Pri komunikačnom kábli a potrubí je ešte aj plastová rúrka na odvod kondenzátu. Všetky tieto prepojenia tak musíte niekam „skryť“. Na výber máte dve možnosti:

• Môžete využiť plastovú lištu.
• Kabeláž uložiť do steny. Pri uložení do steny treba počítať so sekaním do muriva. So stavebnými úpravami musíte rátať aj po dokončení elektrického zapojenia klimatizácie. Dieru bude treba „zaplátať“ a stenu opätovne vymaľovať. Hoci je tento spôsob pracnejší, pôsobí estetickejšie.

Najlepšou voľbou je, ak k vám ešte pred zaobstaraním klimatizácie príde technik (alebo to s vami preberie po telefóne), ktorý vám pomôže nielen s výberom, ale aj so spôsobom uloženia a ideálnym elektrickým zapojením.

Aké káble pripraviť na elektrické zapojenie klimatizácie?

Na prepojenie oboch jednotiek sa väčšinou používa typ kábla, ktorý špecifikuje výrobca. Ak to tak nie je, používajú sa bežné silové káble. Najpoužívanejšie sú typy CYKY alebo NYM. Ak budete klimatizáciu napájať zo zásuvky, používa sa kábel CYSY, ktorý je určený na pohyblivé prívody.

Aké ističe vybrať?

Vhodné istenie takisto špecifikuje výrobca. Ak to tak nie je, ističe sa odhadujú podľa elektrického príkonu klimatizácie. Voľba správneho ističa je veľmi dôležitá pre správne fungovanie aj bezpečnosť, preto ju vždy nechajte na montážneho technika. Ak bude istič nesprávny, nemusí pri skrate včas prerušiť elektrický obvod, čo môže viesť k zničeniu klimatizácie alebo požiaru.

Najvhodnejšie je použiť ističe s označením C, ktoré majú dlhší reakčný čas. Znamená to, že ich nijako neovplyvní zvýšenie prúdu pri rozbehu kompresora v klimatizácii. Vďaka nim sa vyhnete neželaným výpadkom. Ak však máte klimatizáciu so soft štart obvodmi, ktoré obmedzujú rozbehový prúd, môžete použiť aj klasické B ističe. Tie sa najčastejšie používajú pri zapájaní bežných spotrebičov v domácnosti.

Pripojenie klimatizácie k sieti

• Cez zásuvku.
• Oddeleným vodičom cez rozvádzač - napojením kábla napevno cez samostatný elektrický okruh a istič.

Zapojenie cez zásuvku by malo byť len krajným riešením. Odporúča sa iba vtedy, ak je príkon klimatizácie malý, sieť má dostatočný výkon a zásuvka je blízko jednotky. Ak sa samostatný elektrický okruh nedá zrealizovať, klimatizácia môžete napojiť na už existujúcu elektrickú vetvu, ktorá má dostatočný príkon.

Údržba a servis klimatizácie

Pravidelná údržba klimatizácie je kľúčová pre jej dlhú životnosť a efektívnosť. Medzi najdôležitejšie úkony patrí:

• Čistenie alebo výmena filtrov, aby sa zabezpečila optimálna kvalita vzduchu.
• Kontrola a čistenie kondenzátora a výparníka, aby sa predišlo prehriatiu systému.
• Pravidelný servis od odborníka, ktorý môže diagnostikovať a opraviť potenciálne problémy.

Zanedbaná údržba klimatizačných zariadení, hlavne výmena filtrov, môže viesť k znečisťovaniu klimatizovaného vzduchu. Klimatizácia (s filtrovaním vzduchu, úpravou vlhkosti) sa používa v miestach so zvýšenými nárokmi na čisté a hypoalergénne prostredie, ako sú operačné sály a nemocničné priestory.

Vplyv klimatizácie na zdravie a energetickú účinnosť

Nesprávne používanie klimatizácie vplyvom cirkulujúceho vzduchu nastaveného na extrémne nízke teploty a zlým smerom môže viesť k vysychaniu očí a ich páleniu, bolestiam hlavy, stuhnutým krčným svalom, vysušenej koži, angíne, zhoršeniu astmy a podobne. Zásadným opatrením je vyhýbanie sa tepelným šokom pri prechodoch medzi klimatizovaným a vonkajším prostredím.

Kombináciou klimatizácie s fotovoltickým systémom môžete v lete výrazne znížiť spotrebu energie klimatizačných jednotiek, najmä preto, že veľmi horúce dni zvyčajne poskytujú dobré podmienky na výrobu elektrickej energie pomocou solárnych panelov. Moderné klimatizačné systémy sú navrhnuté tak, aby boli energeticky efektívne, čo môže znížiť náklady na energie. Sú navrhnuté tak, aby boli energeticky efektívne, čo môže znížiť náklady na energie.
