Úvod do olejovo riadeného chladenia
Olejovo riadené chladenie je technológia široko využívaná v rôznych priemyselných aplikáciách, predovšetkým v oblasti strojárstva a energetiky. Tento článok sa zameriava na rôzne aspekty olejom riadeného chladenia, od jeho základných princípov a výhod až po konkrétne aplikácie a budúce trendy, s cieľom poskytnúť komplexný pohľad na túto tému z rôznych perspektív a názorov odborníkov.
Olejovo riadené vzdušné nútené chladenie kombinuje vlastnosti oleja a vzduchu na dosiahnutie ideálnych teplotných podmienok. Systém využíva olej ako chladivo, ktoré absorbuje teplo z komponentov. Následne je olej chladený vzduchom, ktorý je do systému nútene vháňaný ventilátormi. Týmto spôsobom sa zabezpečuje efektívne odvádzanie tepla, čo je kľúčové pre ochranu zariadení pred prehriatím.
Olejové chladenie využíva kvapalný olej na absorpciu tepla a jeho odvádzanie z kritických komponentov systémov. Tento prístup ponúka niekoľko výhod oproti tradičným chladiacim metódam, ako sú vzduchové chladenie alebo kvapalinové chladenie s vodou.
Základné princípy a mechanizmus prenosu tepla
Olejom riadené chladenie funguje na princípe prenosu tepla pomocou oleja, ktorý slúži ako chladivo. Hlavným cieľom tejto technológie je efektívne znižovanie teploty v rôznych systémoch, čo prispieva k predĺženiu životnosti zariadení a zvyšovaniu ich účinnosti.
Olej používaný v chladení má vysokú tepelnú kapacitu a nízku viskozitu, čo mu umožňuje efektívne absorbovať a odvádzať teplo. Tento proces je kľúčový pre udržanie optimálnych prevádzkových podmienok v zariadeniach, ako sú motory, transformátory a iné priemyselné stroje.
Prenos tepla v olejom chladených transformátoroch
Hlavný chladiaci mechanizmus v olejom chladených transformátoroch je založený na prúdení vznikajúcom prirodzenou konvekciou, ktoré je spôsobené teplotnými rozdielmi vo vnútri transformátora. Keď elektrický prúd preteká vinutiami, odporové straty generujú teplo, ktoré je potrebné odvádzať, aby sa predišlo poškodeniu izolácie a degradácii komponentov. Transformačný olej obklopujúci jadro a vinutia pohlcuje túto tepelnú energiu, čo spôsobuje zvýšenie jeho teploty a pokles hustoty. Zahrievaný olej sa prirodzene dvíha smerom k vrchnej časti transformátora, zatiaľ čo chladnejší olej klesá nadol, aby ho nahradil v blízkosti komponentov produkujúcich teplo. Tento nepretržitý obiehavý vzor vytvára konvekčné prúdy, ktoré prenášajú tepelnú energiu z vinutí a jadra na steny nádrže a vonkajšie chladiace povrchy.
Účinnosť tohto procesu prirodzenej konvekcie závisí od faktorov, ako je viskozita oleja, geometria nádrže a teplotný rozdiel medzi horúcimi a chladnými oblasťami. Konštrukcia nádrže zohráva kľúčovú úlohu pri optimalizácii tokových vzorov prirodzenej konvekcie. Výrobcovia starostlivo navrhujú vnútorné prepážky a dráhy toku oleja tak, aby podporovali efektívny prenos tepla a zároveň minimalizovali turbulencie, ktoré by mohli znížiť chladiacu účinnosť.
Mechanizmy prenosu tepla

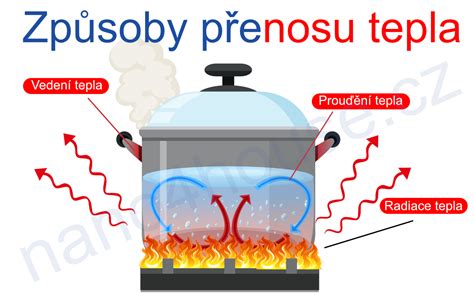

Odvod tepla v olejom chladených transformátoroch zahŕňa tri základné mechanizmy prenosu tepla, ktoré pôsobia súčasne:
- Vedenie tepla: Prenáša teplo priamo z vinutí a jadrových materiálov do okolitého oleja prostredníctvom molekulárneho kontaktu. Vysoká tepelná vodivosť transformátora umožňuje efektívny prenos tepla z pevných komponentov do kvapalného prostredia.
- Prúdenie: Stáva sa prevládajúcim spôsobom prenosu tepla, keď sa zahriaty olej cirkuluje po celom transformátore. Tento pohyb kvapaliny prenáša tepelnú energiu z vnútorných zdrojov tepla k vonkajším chladiacim plochám efektívnejšie ako samotná vodivosť.
- Žiarenie: Prispieva k odvádzaniu tepla z vonkajších povrchov nádrže do okolitého prostredia. Plocha povrchu nádrže, emisné vlastnosti a podmienky okolitej teploty ovplyvňujú rýchlosť prenosu tepla žiarením.
Zloženie systému
Hlavnými komponentmi olejovo riadeného vzdušného núteného chladenia sú:
- Olejový chladič: Toto zariadenie slúži na výmenu tepla medzi olejom a vzduchom. Je navrhnutý tak, aby maximalizoval plochu kontaktu a zabezpečil kvalitnú výmenu tepla.
- Ventilátory: Nútené vzduchové čerpadlá, ktoré zabezpečujú prúd vzduchu cez olejový chladič, čím podporujú ochladzovanie oleja.
- Olejové čerpadlo: Zabezpečuje cirkuláciu oleja v systéme, čo je nevyhnutné pre efektívne chladenie.
- Regulátory teploty: Tieto zariadenia monitorujú a regulujú teplotu oleja, aby sa zabránilo jeho prehriatiu.
Typy olejov a ich vlastnosti
Existuje niekoľko typov olejov používaných na chladenie, vrátane minerálnych, syntetických a biologicky odbúrateľných olejov. Každý typ má svoje výhody a nevýhody, ktoré ovplyvňujú ich použitie v rôznych aplikáciách.
Olej v transformátore plní dvojitú funkciu ako elektrická izolácia a ako médium na prenos tepla, pričom vyžaduje špecifické fyzikálne a chemické vlastnosti pre optimálny výkon. Vysokokvalitné minerálne oleje vykazujú vynikajúcu dielektrickú pevnosť, čo zabraňuje elektrickému prepätiu medzi napätovými komponentmi a uzemnenou konštrukciou nádrže. Olej musí udržiavať stabilné izolačné vlastnosti v širokom rozsahu teplôt, ktoré sa vyskytujú počas normálnej prevádzky aj v núdzových prevádzkových podmienkach.
Termálne vlastnosti transformátora významne ovplyvňujú výkon chladiaceho systému. Nízka viskozita umožňuje efektívnu cirkuláciu oleja prirodzenou konvekciou, zatiaľ čo vysoká špecifická tepelná kapacita umožňuje oleju absorbovať významnú tepelnú energiu bez nadmerného stúpania teploty. Tepelná vodivosť oleja uľahčuje prenos tepla zo solídnych komponentov do cirkulujúcej tekutiny, čím prispieva k celkovej účinnosti chladenia.
Chemická stabilita zabezpečuje, že transformátorový olej zachováva svoje vlastnosti počas dlhých období prevádzky. Kvalitné oleje odolávajú oxidácii, absorpcii vlhkosti a tepelnému rozkladu, ktoré by mohli ohroziť izolačné aj chladiace funkcie. Pravidelné testovanie oleja sleduje kľúčové parametre vrátane dielektrickej pevnosti, obsahu vlhkosti a hladín kyslosti, aby sa zabezpečila nepretržite spoľahlivá prevádzka.
Polyolester je najbežnejšie syntetické mazivo používané s fluorouhlíkovými chladivami, ako je R134a. Väčšina kompresorových mazív je syntetických, čo umožňuje dlhšiu životnosť lepšie ako kvapaliny na minerálnej báze. Polyalfaolefín je chladiace mazivo, ktoré ponúka tepelnú aj chemickú stabilitu. Ponúka dobrú teplotnú viskozitu, ale jeho miešateľnosť s chladivami je nízka. Môže tiež zmršťovať tesnenia, čo je problém, ktorý sa často rieši zmiešaním s alkylbenzénmi.
Výhody a nevýhody
Olejovo riadené vzdušné nútené chladenie má množstvo výhod:
- Efektivita: Tento systém je schopný rýchlo a účinne odvádzať teplo, čím znižuje riziko prehriatia zariadení.
- Flexibilita: Olejovo riadené chladenie môže byť prispôsobené rôznym aplikáciám, od malých motorov po veľké priemyselné zariadenia.
- Úspora energie: V porovnaní s inými chladiacimi metódami môže byť olejovo riadené chladenie energeticky úspornejšie, čím prispieva k zníženiu prevádzkových nákladov.
Olejom riadené chladenie ponúka množstvo výhod, ktoré ho robia atraktívnou voľbou pre mnohé priemyselné aplikácie:
- Efektívne odvádzanie tepla: Znižuje riziko prehriatia a zvyšuje účinnosť zariadení, čo je obzvlášť dôležité v aplikáciách, kde je teplota kritická pre výkon.
- Predĺženie životnosti zariadení: Dobre navrhnuté olejom riadené chladenie môže významne predĺžiť životnosť strojov a zariadení, čím sa znižujú náklady na údržbu a opravy.
- Ekologické výhody: Pri použití biologicky odbúrateľných olejov môže byť olejom riadené chladenie ekologickejšou alternatívou k iným chladivám, čo prispieva k udržateľnosti.
Aj keď toto riešenie má množstvo výhod, existujú aj nevýhody, ktoré je potrebné zvážiť:
- Počiatočné náklady: Inštalácia olejovo riadeného chladenia môže vyžadovať vyššie počiatočné investície v porovnaní s tradičnými metódami.
- Údržba: Systémy vyžadujú pravidelnú údržbu a kontrolu, aby sa zabezpečila ich správna funkcia a predišlo sa poruchám.
- Riziko úniku oleja: V prípade poruchy môže dôjsť k úniku oleja, čo môže mať negatívny dopad na životné prostredie.
Ďalšie nevýhody zahŕňajú:
- Vysoké náklady: Počiatočné náklady na implementáciu olejom riadeného chladenia môžu byť vyššie ako pri tradičných metódach.
- Problémy s údržbou: Olejové systémy môžu vyžadovať častejšiu údržbu a kontrolu kvality oleja.
- Bezpečnostné riziká: Olej môže predstavovať riziko požiaru, ak nie je správne spravovaný.
Aplikácie
Tento typ chladenia sa využíva v rôznych oblastiach, ako napríklad:
- Automobilový priemysel: Na chladenie motorov a prevodoviek, kde je kritická potreba udržiavať optimálnu teplotu.
- Priemyselné stroje: V strojárstve je olejovo riadené chladenie bežne používané na ochranu komponentov pred prehriatím.
- Elektronika: V oblasti elektroniky sa tento systém používa na chladenie výkonných zariadení, ktoré generujú veľké množstvo tepla.
Olejom riadené chladenie sa používa v mnohých oblastiach, vrátane:
- Energetika: Chladenie elektrických transformátorov a generátorov.
- Automobilový priemysel: Chladenie motorov a prevodoviek.
- Strojárstvo: Chladenie obrábacích strojov a nástrojov.
- Poľnohospodárstvo: Chladenie strojov a zariadení v poľnohospodárskej výrobe.
Olejové chladenie sa používa v rôznych oblastiach, vrátane:
- Počítačové systémy: V moderných serveroch a dátových centrách sa olejom riadené chladenie využíva na ochranu pred prehriatím.
- Elektrické vozidlá: V elektrických vozidlách olej pomáha udržiavať optimálnu teplotu batérií a motorov.
- Priemyselné stroje: V mnohých priemyselných aplikáciách je olejové chladenie nevyhnutné pre zabezpečenie spoľahlivého výkonu strojov.
Olejovo chladené transformátory
Elektrické systémy rozvodu energie výrazne závisia od transformátorov, ktoré zvyšujú alebo znižujú úrovne napätia podľa požiadaviek prenosu a distribúcie. Medzi rôznymi dostupnými typmi transformátorov predstavuje olejom chladený transformátor jedno z najčastejšie používaných riešení pre stredné a vysoké napätie. Tieto robustné elektrické zariadenia využívajú minerálny olej ako izolačné prostredie aj chladiaci činidlo, čo ich robí nevyhnutnou súčasťou elektrických sietí, priemyselných zariadení a rozvodní po celom svete.
Konštrukcia chladiaceho systému priamo ovplyvňuje kapacitu transformátora, účinnosť a celkovú životnosť. Skúmaním základných princípov chladiacich mechanizmov olejom plnených transformátorov môžu odborníci dospieť k odôvodneným rozhodnutiam týkajúcim sa výberu zariadení, požiadaviek na inštaláciu a protokolov údržby.
Externé radiátory a nútené chladenie
Externé radiátory výrazne zvyšujú kapacitu rozptýlenia tepla transformátorov so vložením oleja tým, že poskytujú ďalšiu plochu povrchu pre prenos tepelnej energie. Tieto výmenníky tepla sa zvyčajne skladajú z viacerých rúrok alebo panelov pripojených k hlavnej nádrži transformátora cez obehové potrubia. Horúci olej z hornej časti nádrže tečie cez radiátorové trubice, zatiaľ čo chladnejší olej sa vracia na dno nádrže, čím sa vytvára nepretržitá cirkulácia poháňaná tepelnou plovoucou silou.
Systémy núteného vzduchového chladenia používajú ventilátory alebo fúkače na zvýšenie cirkulácie vzduchu okolo povrchov transformátorov a vonkajších chladičov. Táto metóda zvyšovania chladenia poskytuje dodatočnú chladiacu kapacitu počas období maximálneho zaťaženia alebo pri vysokých okolitých teplotách. Systémy núteného vzduchu sa zvyčajne automaticky aktivujú na základe teploty oleja alebo úrovne zaťaženia transformátora a poskytujú zvýšené chladenie, keď dosiahnu svoje limity prirodzené metódy.
Veľké výkonové transformátory môžu obsahovať systémy núteného obiehania oleja s čerpadlami, ktoré zvyšujú vnútorný tok oleja nad rámec možností prirodzenej konvekcie. Tieto systémy umožňujú presné riadenie rýchlosti toku oleja a jeho obiehacie vzory, čím umožňujú vyššie výkonové hustoty a zlepšený termálny manažment.
Riadenie toku oleja a monitorovanie teploty
Sofistikované návrhy olejovo chladených transformátorov zahŕňajú systémy riadeného toku oleja, ktoré vedú chladiaci olej cez konkrétne časti vinutí a oblasti jadra. Tieto systémy využívajú vnútorné potrubia a vodidlá toku, aby zabezpečili dostatočné chladenie kritických komponentov bez ohľadu na prírodné konvekčné prúdenie.
Moderné olejom chladené transformátory obsahujú komplexné systémy monitorovania teploty, ktoré sledujú tepelné podmienky na kritických miestach po celom zariadení. Hlavné teplotné snímače zahŕňajú ukazovatele teploty oleja, ktoré merajú celkovú teplotu oleja v hornej časti nádrže, a snímače teploty vinutí, ktoré monitorujú najteplejšie body vo vnútri transformačných vinutí. Tieto prístroje poskytujú nevyhnutné údaje pre prevádzkové ovládanie a ochranné systémy.
Systémy automatického riadenia teploty udržiavajú tepelný stav transformátora v rámci bezpečných prevádzkových limitov riadením chladiaceho systému. Tieto systémy zvyčajne obsahujú viacero stupňov riadenia, ktoré aktivujú dodatočnú chladiacu kapacitu pri stúpajúcej teplote.
Pravidelná údržba chladiacich systémov zaisťuje spoľahlivú prevádzku transformátora a predlžuje životnosť zariadenia. Programy analýzy oleja monitorujú stav transformátorového oleja a identifikujú rozvíjajúce sa problémy skôr, ako ovplyvnia chladiacu schopnosť.
Technológie a inovácie
Moderné systémy olejom riadeného chladenia využívajú pokročilé technológie, ako sú inteligentné senzory a automatizované riadiace systémy. Tieto technológie umožňujú presnejšie monitorovanie teploty a prietoku oleja, čo zvyšuje celkovú účinnosť a bezpečnosť systému.
V súčasnosti sa olejom riadené chladenie stáva čoraz populárnejším riešením pre moderné systémy, ako sú počítače, elektrické vozidlá a priemyselné stroje. Tento článok sa zaoberá rôznymi aspektami olejom riadeného chladenia, vrátane jeho účinnosti, výhod, nevýhod a budúcnosti, s cieľom ponúknuť komplexný pohľad na túto technológiu a jej aplikácie.
Očakáva sa, že technológie olejom riadeného chladenia sa budú naďalej vyvíjať s dôrazom na zlepšenie účinnosti a ekologickej udržateľnosti. S nástupom nových materiálov a technológií sa otvárajú nové možnosti pre aplikácie tejto technológie v rôznych oblastiach.
