Efektívna prevádzka a dlhá životnosť výkonových transformátorov vo veľkej miere závisia od ich chladiacich systémov. Transformátory pracujú neustále pri spracovaní elektrickej energie a účinné chladenie je nevyhnutné pre ich spoľahlivú a bezpečnú funkciu. V tomto článku sa zameriame na rôzne metódy chladenia používané vo výkonových transformátoroch, pričom osobitnú pozornosť venujeme olejovým chladiacim systémom, vrátane pokročilých typov ako je ODAF.
Základné princípy chladenia transformátorov

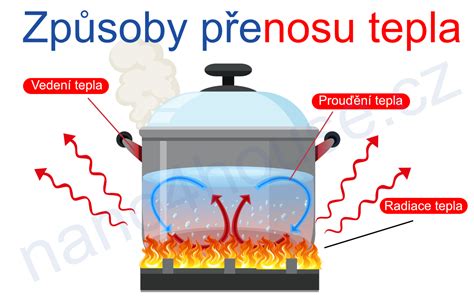

Transformátory generujú teplo počas prevádzky v dôsledku strát v medi (I²R) vo vinutiach a strát v jadre. Tieto straty sa premenia na tepelnú energiu, ktorú je potrebné efektívne odvádzať, aby sa zabránilo prehriatiu a degradácii izolačného systému transformátora. V transformátoroch, kde sa používa olej, sa toto teplo prenáša z vinutí a jadra na izolačný olej. Zohriaty olej potom cirkuluje, aby preniesol teplo do externých chladičov alebo radiátorov, kde sa následne rozptýli do okolitých prostredí.
Schopnosť transformátora rozptýliť teplo priamo ovplyvňuje jeho bezpečnú a spoľahlivú prevádzkovú kapacitu. Aj keď štítok transformátora uvádza jeho menovitú kapacitu v kVA, skutočné nepretržité zaťaženie, ktoré môže jednotka zvládnuť, je hlboko ovplyvnené účinnosťou jej chladiaceho systému. Pochopenie tohto vzťahu je kľúčové pre manažérov aktív a elektrotechnikov, ktorí chcú optimalizovať využitie transformátora bez ohrozenia jeho dlhovekosti alebo bezpečnosti.
Generovanie tepla je úmerné štvorcu zaťažovacieho prúdu (straty medi sa zvyšujú štvorcom prúdu). Zdvojnásobenie zaťaženia štvornásobne zvyšuje teplo generované vo vinutí. Účinnosť chladenia, definovaná ako rýchlosť rozptylu tepla, je určená faktormi ako kvalita oleja, plocha povrchu chladiča/účinnosť ventilátora (ak je nútené chladenie), okolitá teplota a čistota.
Bežné metódy olejového chladenia
Existuje niekoľko štandardizovaných spôsobov chladenia výkonových transformátorov, ktoré sa líšia mechanizmami cirkulácie oleja a odvodu tepla do okolia.
Chladenie ONAN (Olej, prirodzený vzduch, prirodzený)
ONAN je jednou z najjednoduchších a najpoužívanejších metód chladenia. V tomto systéme olej transformátora prirodzene cirkuluje, aby absorboval teplo z jadra a vinutí. Teplo sa potom prenáša do okolitého vzduchu prirodzenou konvekciou. Táto metóda je ideálna pre menšie transformátory alebo tie, ktoré pracujú v chladnejšom prostredí. Je jednoduchá, nákladovo efektívna a spolieha sa na prirodzené procesy na udržanie transformátora v chlade.
Aplikácie: Chladenie ONAN sa bežne používa v stredne veľkých transformátoroch, kde je zaťaženie mierne a podmienky prostredia sú priaznivé. Často sa vyskytuje v mestských rozvodniach alebo oblastiach s miernym podnebím.
Chladenie ONAF (Olej, prirodzený vzduch, nútený)
Chladenie ONAF vylepšuje metódu ONAN pridaním núteného chladenia vzduchom. V tomto usporiadaní sa ventilátor používa na vháňanie vzduchu cez chladiace rebrá transformátora, čím sa zvyšuje rýchlosť odvádzania tepla. Táto metóda pomáha zvládať vyššie teploty a je vhodná pre transformátory s väčšou zaťažiteľnosťou.
Aplikácie: Chladenie ONAF je vhodné pre transformátory v miestach s vyššími okolitými teplotami alebo tam, kde je transformátor vystavený vyššiemu zaťaženiu. Často sa používa v priemyselných prostrediach alebo oblastiach s teplejším podnebím.
Chladenie OFAF (Olej, nútený vzduch, nútený)
Chladenie OFAF kombinuje nútenú cirkuláciu oleja s núteným chladením vzduchom. Čerpadlo cirkuluje olej cez transformátor, zatiaľ čo ventilátory fúkajú vzduch cez chladiace povrchy, aby sa zlepšil odvod tepla. Táto metóda zabezpečuje robustné chladenie a používa sa pre transformátory s vysokým výkonom, ktoré musia zvládať značné tepelné zaťaženie.
Aplikácie: Chladenie OFAF je ideálne pre veľké výkonové transformátory v ťažkých priemyselných aplikáciách alebo prostrediach s vysokými teplotami. Často sa používa v elektrárňach, veľkých rozvodniach a kritickej infraštruktúre, kde je spoľahlivosť kľúčová.
OFWF (Olej, nútené vodné chladenie)
Chladenie OFWF využíva nútenú cirkuláciu oleja v kombinácii s vodným chladením. Olej sa čerpá cez transformátor a potom cez výmenník tepla, kde sa teplo prenáša do cirkulujúcej vody. Ohriata voda sa potom ochladzuje v chladiacej veži alebo inom systéme vodného chladenia. Táto metóda poskytuje vysokoúčinné chladenie a používa sa vo veľmi výkonných transformátoroch.
Aplikácie: Chladenie OFWF sa zvyčajne používa vo veľkých elektrárňach alebo zariadeniach so značnými nárokmi na energiu. Je určené pre transformátory, ktoré pracujú v extrémnych podmienkach alebo tam, kde je obmedzený priestor.
OWAF (Olej-voda s núteným vzduchom)
Chladenie OWAF integruje olejové, vodné a nútené vzduchové chladenie. Na prenos tepla z transformátora sa používa olej, na absorbovanie tepla z oleja voda a vzduch na odvádzanie tepla z vody. Táto kombinácia ponúka vysokú účinnosť chladenia a používa sa pre najväčšie a najkritickejšie transformátory.
Aplikácie: Chladenie OWAF je vhodné pre transformátory s ultravysokou kapacitou v oblastiach s extrémnymi prevádzkovými podmienkami. Bežne sa používa vo veľkých elektrických rozvodniach, veľkých priemyselných lokalitách a kritických systémoch prenosu energie.
Chladenie ODAF: Pokročilý systém s riadeným tokom oleja
Systém chladenia ODAF (Oil Directed Air Forced) predstavuje pokročilú metódu chladenia, ktorá kombinuje výhody núteného toku oleja a núteného chladenia vzduchom, pričom zároveň umožňuje presné riadenie toku oleja.
Mechanizmus fungovania: V systéme ODAF sa olej transformátora aktívne čerpá a smeruje cez špecifické kanály vo vnútri vinutí a jadra transformátora. Toto nútené smerovanie oleja zaisťuje priame zacielenie na oblasti generujúce najviac tepla. Zohriaty olej je následne cirkulovaný na externé radiátory, kde ventilátory aktívne vháňajú vzduch na povrch radiátorov, čím sa teplo rýchlo rozptyľuje. Tento kombinovaný efekt smerovaného toku oleja a núteného chladenia vzduchom výrazne zvyšuje tepelnú účinnosť v porovnaní s prirodzenými metódami chladenia.
Výhody ODAF:
- Zvýšená tepelná účinnosť: Smerovaný tok oleja v kombinácii s núteným chladením vzduchu umožňuje rýchlejší a efektívnejší rozptyl tepla. Toto môže viesť k zvýšeniu kapacity preťaženia o 30-50% v porovnaní s transformátormi s prirodzeným chladením.
- Optimalizácia zaťaženia: Integrované senzory dynamicky upravujú činnosť čerpadiel a ventilátorov na základe aktuálneho zaťaženia transformátora, čím optimalizujú spotrebu energie a udržujú teplotu v bezpečných limitoch.
- Predĺžená životnosť: Efektívne riadenie teploty znižuje tepelné namáhanie komponentov a izolačného systému, čo prispieva k dlhšej prevádzkovej životnosti transformátora.
- Spoľahlivosť: Pokročilé mechanizmy izolácie oleja a tlaku, ako aj robustné komponenty, zabezpečujú vysokú spoľahlivosť prevádzky.
Aplikácie: Systémy ODAF sú ideálne pre veľké výkonové transformátory, ktoré musia zvládať vysoké tepelné zaťaženie a umožňujú prevádzku pri zvýšenom zaťažení. Často sa používajú v kritických aplikáciách, ako sú jadrové elektrárne a veľké rozvodne, kde je spoľahlivosť a schopnosť zvládať prechodné nárasty zaťaženia mimoriadne dôležitá. Napríklad v elektrárňach ako Mochovce a Bohunice sa blokové transformátory s chladiacim systémom ODAF používajú na vyvedenie zvýšeného výkonu do nadradenej sústavy.
7 Most Effective Type of Cooling Methods Used for Transformers @TheElectricalGuy
Kľúčové faktory ovplyvňujúce účinnosť chladenia
Účinnosť akéhokoľvek olejového chladiaceho systému ovplyvňuje niekoľko kľúčových faktorov:
- Typ chladenia a dizajn: Od najjednoduchšieho ONAN po najkomplexnejšie ODAF/OFWF, každý typ má svoje limity a výhody.
- Okolitá teplota: Vyššie okolité teploty znižujú schopnosť chladiaceho systému odvádzať teplo do prostredia, čo znižuje prípustné zaťaženie.
- Stav chladiča/radiátora: Zanesené plutvy (prachom, nečistotami, hmyzom, farbou), poškodené rúrky alebo zablokované dráhy prúdenia vzduchu vážne bránia účinnosti prenosu tepla.
- Kvalita a hladina oleja: Degradovaný olej (oxidovaný, s vysokou vlhkosťou, s časticami) má znížené schopnosti prenosu tepla. Nízka hladina oleja znižuje médium na prenos tepla.
- Výkon ventilátora a čerpadla (pri nútenom chladení): Nefunkčné ventilátory, čerpadlá alebo ich ovládacie prvky okamžite ochromia chladiacu kapacitu jednotiek s núteným chladením.
- Harmonické prúdy: Nelineárne zaťaženia generujú harmonické prúdy, ktoré zvyšujú straty vo vinutiach, čo vedie k tvorbe väčšejho množstva tepla.
Optimalizácia chladenia pre zvýšenie kapacity zaťaženia
Proaktívne riadenie efektívnosti chladenia je kľúčom k maximalizácii bezpečného využitia transformátora:
- Pravidelná inšpekcia a údržba: Čistenie radiátorov, kontrola funkčnosti ventilátorov a čerpadiel, pravidelné testovanie oleja a jeho včasná výmena v prípade degradácie.
- Tepelné monitorovanie: Využívanie ukazovateľov teploty horného oleja a snímačov teploty horúcich bodov vinutí poskytuje priamy prehľad o výkone chladenia vo vzťahu k zaťaženiu.
- Environmentálne riadenie: Zabezpečenie primeranej ventilácie okolo radiátorov a zohľadnenie okolitých podmienok pri plánovaní vysokých období zaťaženia.
- Správa zaťaženia: Pochopenie tepelnej kapacity transformátora na základe aktuálnych podmienok chladenia a okolitej teploty.
Menovitá hodnota kVA olejového transformátora nie je statický limit. Jeho skutočná, udržateľná kapacita zaťaženia je dynamicky riadená účinnosťou jeho chladiaceho systému pri zvládaní generovaného tepla. Efektívne chladenie, dosiahnuté prostredníctvom dôsledného návrhu, údržby a monitorovania, je nevyhnutným predpokladom na odomknutie plného potenciálu transformátora, čo mu umožňuje bezpečne podporovať vyššie elektrické zaťaženia a zároveň zabezpečiť desaťročia spoľahlivej prevádzky.
