Odtahový ventilátor: princip fungování a využití

Odtahový ventilátor je klíčovým zařízením pro zajištění optimálního fungování různých systémů, od domácností po průmyslové provozy. Jeho hlavním účelem je odstraňování znečištěného vzduchu, úprava teploty, vlhkosti a celkového vnitřního prostředí.

Základní princip fungování

Princip fungování odtahového ventilátoru je založen na pohybu lopatky poháněné motorem, která vytváří proud vzduchu. Tímto způsobem dochází k výměně vzduchu uvnitř a vně prostoru. Hlavním cílem ventilace je odvést vnitřní znečištěný vzduch, upravit teplotu, vlhkost a zlepšit senzorický efekt prostředí.

Existují tři základní způsoby ventilace pomocí ventilátoru: výtlak, sání a kombinované použití. Nejčastěji používaným typem je ventilační ventilátor typu okenní clony, který se skládá z motoru, lopatky ventilátoru, rámu větru, panelu, uzávěru a dalších pomocných komponent. Motory jsou obvykle jednofázové asynchronní motory s kondenzátorovým provozem.

Princip větrání

Odtahový ventilátor funguje na principu axiálního ventilátoru a je primárně využíván pro podtlakovou ventilaci a chlazení. Nazývá se také průmyslový odsávací ventilátor a vyznačuje se super větrným kanálem, velkým průměrem lopatek, vysokým výfukovým objemem, nízkou spotřebou energie, nízkou rychlostí a tichým chodem.

Při provozu odtahového ventilátoru vzniká v místnosti podtlakové prostředí. Pokud je na protější stěně od výstupu vzduchu instalována chladicí vodní clona, bude ventilátor vypouštět vnitřní dusný vzduch ven a zároveň nasávat nízko-teplotní vzduch s vysokým obsahem vodní páry přes chladicí clonu. Tím se dosáhne efektu větrání a zároveň chlazení.

Proces vypouštění vzduchu odtahovým ventilátorem snižuje tlak vzduchu v místnosti, čímž se vzduch stává řidším a vytváří se oblast podtlaku. Vzduch následně proudí do místnosti jako kompenzace rozdílu tlaku. V průmyslových zařízeních je odsávací ventilátor obvykle centrálně umístěn na jedné straně závodu, zatímco přívod vzduchu je na druhé straně. Vzduch vstupuje přes přívodní místa, tvoří konvekční vánek a je odváděn odtahovým ventilátorem. Okna a dveře v blízkosti odtahového ventilátoru by měly zůstat zavřené, aby byl zajištěn nucený proud vzduchu do dílny. Tento systém umožňuje efektivní ventilaci s mírou výměny vzduchu až 99 %.

Díky specifickému konstrukčnímu návrhu lze podle potřeby nastavit rychlost větrání a proudění vzduchu. Z dílny lze rychle odvést vysoké teplo, škodlivé plyny, prach a kouř, čímž se efektivně řeší problémy se špatným větráním. Ventilačního efektu lze dosáhnout během několika sekund po zapnutí ventilátoru.

Princip chlazení

Odtahový ventilátor rychle odvádí horký vnitřní vzduch a nasává venkovní vzduch do místnosti. Tím se dosahuje teploty srovnatelné s venkovní teplotou, aniž by došlo ke zvýšení teploty v dílně. Přestože ventilátory primárně nevychlazují místnost, ale cirkulují vzduch, pocit chladu vzniká na základě dvou faktorů:

• Odvod tepla: Pokud je tělesná teplota člověka vyšší než teplota okolního vzduchu, dochází k přímému předávání tepla do vrstvy vzduchu kolem pokožky. Cirkulace vzduchu způsobená ventilátorem tento ohřátý vzduch odvádí, čímž urychluje proces ochlazování.
• Odpařování potu: V reakci na teplo se tělo potí, což je jeho přirozený způsob ochlazování. Pohyb vzduchu způsobený ventilátorem urychluje odpařování potu, a tím i ochlazování těla.

Typy odtahových ventilátorů

Odtahové ventilátory lze rozdělit do několika kategorií podle jejich konstrukce a účelu:

Axiální ventilátory

Jsou široce používány v domácích ventilačních systémech, koupelnových digestořích, chladicích prvcích elektroniky a v leteckém průmyslu. Vyznačují se jednoduchostí konstrukce, malými rozměry, nízkou spotřebou energie, nízkou hladinou hluku a nízkými náklady.

• Stěnový odtahový ventilátor: Vysoce kvalitní ventilátory vhodné pro průmyslové i komerční provozy.
• Střešní odtahový ventilátor: Podle směru odsávání se rozlišují ventilátory s horizontálním nebo vertikálním výfukem. Jsou vhodné pro střechy obytných, komerčních i průmyslových budov a pro nepřetržité odsávání horkého vzduchu do 90°C.

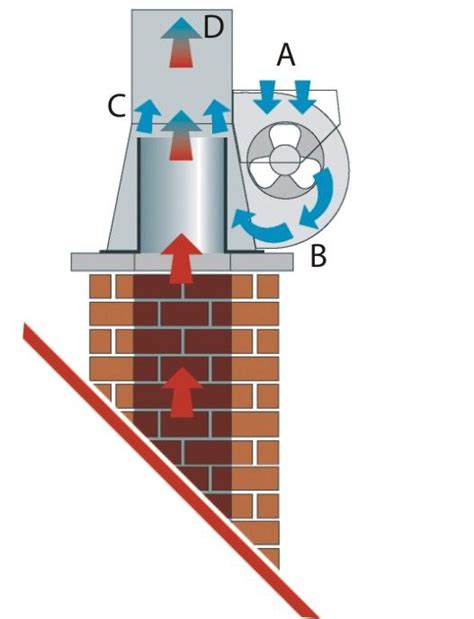

• Odtahový ventilátor do komína: Montuje se na vršek komínu, nejméně 6 m od ohně. Je vhodný pro odtah zplodin ze spalování dřeva, podporuje tah komínu a umožňuje regulaci otáček. Provozní teplota je do +200°C.
• Potrubní ventilátor: Umisťuje se na konec nebo dovnitř vzduchotechnického potrubí. Vytváří vysoký tlak a používá se pro komplikovaný odtah z více místností, pro větrání místností, chlazení přístrojů či sušení.
• Digestoř nad sporák: Slouží k odtahu par od sporáku, buď s výfukem do potrubí, nebo s recirkulací (čištěný vzduch se vrací do místnosti).

Odstředivé (radiální) ventilátory

Jsou vysoce účinné a schopné generovat vysoký tlak, pracují v náročných podmínkách. Vzduch vstupuje v axiálním směru a je vypuzován v radiálním směru. Používají se v přívodních a výfukových systémech velkých prostor, garáží, obchodních center a v průmyslových provozech.

Diagonální ventilátory

Kombinují principy axiálních a radiálních ventilátorů. Vzduch se pohybuje nejprve podél osy a poté mění směr o 45°. Dosahují vysoké účinnosti a používají se jako potrubní ventilátory v menších až středně velkých ventilačních systémech.

Tangenciální (diametrální) ventilátory

Skládají se z podlouhlého krytu s difuzorem a tryskou a bubnového oběžného kola se šikmými lopatkami. Vzduch se pohybuje dvakrát kolmo na osu otáčení válce. Používají se pro rovnoměrné proudění vzduchu.

Speciální typy ventilátorů

Kromě základních typů existují i speciální ventilátory určené pro specifické podmínky:

• Prachové ventilátory: Používají se k čištění vzduchu od prachu a nečistot, například v dílnách na zpracování dřeva nebo kovů.
• Tepelně odolné ventilátory: Určené pro pohyb vzduchu s teplotou nad +80°C, používají se v saunách, koupelnách nebo pro odvádění horkých plynů.
• Nevýbušné ventilátory: Navrženy pro odstraňování výbušných směsí plynů a prachů, splňují přísné bezpečnostní normy (např. ATEX).
• Ventilátory odolné proti korozi: Používají se pro dopravu agresivních, nevýbušných směsí vzduch-plyn s nízkým obsahem prachu.
• Odsavače dymu: Výkonné, ohnivzdorné jednotky určené k odtahu kouře z budov v případě požáru, schopné pracovat při vysokých teplotách.

Instalace a údržba

Správná instalace a pravidelná údržba jsou klíčové pro optimální výkon a bezpečnost odtahového ventilátoru. Je důležité dodržovat technické normy a doporučení výrobce.

Čištění

Po delší přestávce v používání je nezbytné ventilátor vyčistit. Na lopatkách se mohou hromadit choroboplodné zárodky a bakterie, které se v době mimo provoz mohou množit. Zapnutí nevyčištěného ventilátoru by vedlo k rozvíření těchto nečistot do prostoru.

Správné používání

Ventilátory trvale odsávají vlhkost ze vzduchu, což může vést k vysušení pokožky a sliznic, a tím k náchylnosti k infekcím. Je proto doporučeno dělat si pravidelné přestávky od chlazení, ideálně s využitím funkce časovače. Jelikož ventilátory chladí primárně lidi, nikoliv místnosti, je vhodné je vypínat při odchodu z místnosti, čímž se šetří energie.

Neustálé proudění vzduchu z jednoho směru může vést ke ztuhlosti svalů. Proto se doporučuje ventilátor v místnosti pravidelně přemisťovat, pokud je to možné.

Alergici a ventilátory využívající venkovní vzduch

Ventilátory, které přivádějí venkovní vzduch do místnosti, mohou s sebou nést i pyl a prach. Alergici a osoby citlivé na tyto alergeny mohou reagovat okamžitě. V takových případech je vhodné zvážit filtrující systémy nebo ventilátory pracující s recirkulací.

Výběr ventilátoru

Při výběru nového ventilátoru je důležité zvážit několik klíčových aspektů:

• Umístění: V jaké místnosti bude ventilátor umístěn? (kancelář, dílna, průmyslová hala)
• Velikost prostoru: Jak velký je prostor, který má být větrán?
• Nastavitelnost: Lze nastavit otáčky a rychlostní stupně? Je výškově nastavitelný nebo otočný?
• Funkce: Má časový spínač, dálkové ovládání, osvětlení?
• Hlučnost: Jaká je maximální přijatelná hladina hluku?
• Bezpečnost: Existuje ochrana proti přetížení? Lze odstranit ochrannou mriežku?
• Příslušenství: Jaké další příslušenství je k dispozici?

Důležité je také zohlednit výkon kotla, typ paliva, konstrukci komína a provozní podmínky, zejména u ventilátorů pro kotle na tuhá paliva.
