Ako funguje odťahový ventilátor

Odťahový ventilátor je zariadenie, ktoré sa používa na odstraňovanie vzduchu, plynov alebo pár z uzavretých priestorov. Tieto ventilátory sú obvykle umiestnené v stenách, strechách alebo stropoch a sú pripojené k vyvetracím kanálom alebo potrubiam.

Po zapnutí sa ventilátor začne otáčať a nasáva vzduch z vnútra miestnosti alebo priestoru, čím vytvára podtlak. Odťahové ventilátory sa často používajú v kuchyniach na odvod pár, pachov a dymu z varenia. V kúpeľniach sa používajú na odvod vlhkosti, aby sa predišlo kondenzácii a tvorbe plesní.

Typy a princípy fungovania

Existuje mnoho typov odťahových ventilátorov, vrátane radiálnych ventilátorov, axiálnych ventilátorov a systémov vyvažovania tlaku. Správna inštalácia a údržba odťahového ventilátora je dôležitá na dosiahnutie optimálnej účinnosti a bezpečnosti.

Špecifické aplikácie odťahových ventilátorov

Voľba typu odťahového ventilátora závisí od vybavenia a od situácie v mieste inštalácie.

Ventilácia pri spracovaní bioplynu

Pre odstránenie fermentačného plynu z primárnej nádrže: ventilačná sieť bude vybavená statickým odťahovým ventilátorom alebo veterným odťahovým ventilátorom umiestneným minimálne 40 cm nad hrebeňom budovy a najmenej 1m od okien, alebo akýchkoľvek iných systémov vetrania. Bioreaktor je potrebné vetrať oddelene od primárnej nádrže pomocou odťahového veterného ventilátora rovnako umiestneného nad hrebeňom budovy.

Elektrická ventilácia je nutná iba v prípade problémov so zabezpečením účinného prúdenia vzduchu (pretrvávajúce pachy, neuspokojivá účinnosť čistenia). V deviatich z desiatich prípadov, prítomnosť zápachu naznačuje nedostatok vetrania, alebo zlé rozloženie vetracieho potrubia. Pre inštaláciu odporúčame použitie veterného odťahového ventilátora, aby sa zabránilo nepríjemným prekvapeniam v prípade nedostatočného vetrania.

Keď je ventilačný systém primárnej nádrže nedostatočný, prejaví sa to takmer okamžite pretrvávajúcim nepríjemným zápachom. Prúdenie vzduchu môže byť zlepšené inštaláciou veternej turbíny. Keď ventilačný filter pracuje zle, nie je prítomný takmer žiadny zápach, ale sú vykazované nedostatočné hodnoty kvality vyčistenej vody na výstupe. Za účelom zabezpečenia dobrej účinnosti čistenia odporúčame veterný odťahový ventilátor nainštalovať vždy.

Ak inštalačný technik potvrdí, že statický odsávací ventilátor bude stačiť (napríklad testom odťahu dymom), tak to nebude problém. V každom prípade, ak však budeme povinní poskytovať servisné služby v rámci záruky, prvá vykonávaná kontrola sa bude týkať účinnosti ventilácie, a ak tá nie je efektívna, bude to musieť byť odstránené na náklady majiteľa.

Axiálne ventilátory a ich aplikácie

1. Odtahový ventilátor stěnový: vysoko kvalitné ventilátory vhodné pre priemyselné i komerčné prevádzky (napr. ventilátor VORTICEL AF-CO 304 M).
2. Strešný odťahový ventilátor: podľa smeru odsávania splodín rozlišujeme ventilátor s horizontálnym alebo vertikálnym výfukom, hodí sa na strechy obytných, komerčných i priemyselných budov, vhodný pre nepretržité odsávanie horúceho vzduchu do 90°C (napr. ventilátor TORRETTE TRM 10 E 4P).
3. Odtahový ventilátor do komína: montuje sa na vrch komína, najmenej 6 m od ohňa, je vhodný iba pre odťah splodín zo spaľovania dreva (niekedy nazývaný ako odťahový ventilátor spalín), prevádzková teplota je do +200°C, podporuje ťah komína, s reguláciou otáčok (napr. ventilátor Vortice TIRACAMINO TC 10 M).
4. Potrubný ventilátor: umiestňuje sa na koniec alebo dovnútra vzduchotechnického potrubia, dáva vysoký tlak, používa sa všade tam, kde musíme riešiť komplikovaný odťah z viacerých miestností naraz rovným, dlhým alebo lomeným potrubím, je vhodný pre vetranie miestností, chladenie prístrojov či sušenie (napr. ventilátor HELIOS REW 200/4).
5. Digestoř nad sporák (na odťah pár od sporáka): s výfukom do potrubia, alebo s recirkuláciou (nasatý vzduch sa vyčistí a späť pustí do miestnosti), komínový odsávač pachov a pár (Digestoř ku stene VORTEX 90 W biela).

Ďalším častým požiadavkom býva možnosť nielen odťahu pár von, ale aj prísavania čistého vzduchu do miestnosti (napr. ventilátor Vortice VARIO V 150/6"AR). Toto je iba základný prehľad možností a typov z nepreberného množstva ponúk odťahových ventilátorov pre domácnosti a priemysel. Vybierať by mal každý podľa toho, čo vyhovuje jeho požiadavkám a potrebám a to nielen na materiál a typ, ale aj na cenu, odbornú montáž a servis.

Odťahový ventilátor s vlhkostným senzorom

Odťahový ventilátor so snímačom vlhkosti funguje na rovnakom princípe ako bežné odťahové ventilátory. Elektrický zdroj naštartuje motor, čo spôsobí rotáciu rotorov a pohyb vzduchu. V dôsledku toho je vlhký vzduch nasávaný do ventilačnej šachty.

Úlohou hydrostatu je reagovať na vlhkosť vzduchu v miestnosti. V typickej pracovnej schéme ventilátora so snímačom vlhkosti by malo byť zariadenie inštalované v blízkosti ventilácie, na strope alebo stene. Bude tiež nutné dodávať elektrinu zo siete, čo by malo byť zaistené vo fáze dokončenia alebo generálnej rekonštrukcie miestnosti. Zaistíme tak riadnu izoláciu vodičov a dobre skryjeme elektroinštalačné káble.

Prevádzkové režimy ventilátorov s vlhkostným senzorom

Kúpeľňový ventilátor so senzorom vlhkosti môže fungovať dvoma spôsobmi:

• Časovač (ventilátory s časovačom): ventilátor sa spustí pri zistení vyššej vlhkosti vzduchu a pracuje po nastavenú dobu.
• Automatická prevádzka: ventilátory sa zapínajú a vypínajú po zistení nastavenej vlhkosti vzduchu.

Časový ventilátor s časovačom aj automatický ventilátor dobre fungujú v kúpeľniach akejkoľvek veľkosti.

Inštalácia a pripojenie

Krok 1 - analyzujte schému zapojenia a skontrolujte stav ventilácie: Každý kúpeľňový ventilátor so snímačom vlhkosti by mal mať dobre pripojené napájanie. Ventilačné potrubie by malo byť úplne otvorené a vyčistené od prachu a nečistôt. Pamätajte, že ventilátor nasáva vlhký vzduch z miestnosti, na jeho mieste by sa mal objaviť čerstvý vzduch. Preverte možnosť vniknutia vzduchu do kúpeľne cez otvory vo dverách alebo oknách.

Po analýze stavu výdychov ventilácie môžeme pristúpiť k schéme zapojenia zariadenia. Každý kúpeľňový ventilátor so snímačom vlhkosti (napr. časovač s časovačom) môže mať trochu inú schému zapojenia, preto sa oplatí zoznámiť sa s návodom na obsluhu od výrobcu konkrétneho modelu. Schéma zapojenia ventilátora bude závisieť od špecifickosti inštalácie a vybraného modelu zariadenia.

Náš ventilátor je napájaný zo siete. Na zapnutie ventilátora kúpeľne so senzorom vlhkosti sa odporúča použiť okruh. Napájanie zo siete prebieha pomocou svorkovnice, ktorú nájdeme pod krytom ventilátora. Spájame vodiče so svorkami. Všetky svorky na zariadení by mali byť zodpovedajúcim spôsobom označené. Stačí ich prepojiť príslušnými káblami.

Inštalácia je jednoduchá. Hneď na začiatku sa uistíme, že predchádzajúci krok bol vykonaný správne a všetky káble sú na správnom mieste. Potom nainštalujeme ventilátor do potrubia; väčšina ventilátorov má límec alebo prírubu, ktorá presne pasuje do ústia vetracieho potrubia. Montáž krytu na stenu nie je vždy nutná, pokiaľ áno, vykonáva sa pomocou skrutiek. Stačí vyvŕtať malé otvory do steny, vložiť kryt ventilátora a utiahnuť skrutky. Pokiaľ nechceme vŕtať otvory do steny (napr. máme obavy o stav obkladov v kúpeľni), môžeme na inštaláciu hmoždiniek rezignovať.

Odsávací ventilátor pre kotly a krby

Odsávací ventilátor, známy aj ako komínový ventilátor, je kľúčovým zariadením pre zabezpečenie optimálneho fungovania kotlov, najmä tých na tuhé palivá. Jeho hlavnou úlohou je odťah spalín, čím kompenzuje nedostatočný alebo nerovnomerný ťah komína a zefektívňuje prúdenie spalín. Použitie takého ventilátora je výhodné aj v situáciách, keď sa otvárajú dvierka kotla pri prikladaní paliva. V čase nízkeho komínového ťahu zabráni prídavný odťahový ventilátor úniku dymu z kotla do priestoru kotolne.

Princíp fungovania a výhody

Odsávače dymu sú konštrukčne jednoduché zariadenia, ktoré sa zvyčajne skladajú z kovového puzdra s elektromotorom a lopatkami ventilátora. Tieto lopatky sú chránené bezpečnostnou mriežkou. Robustné puzdro a kvalitný motor zabezpečujú spoľahlivú prevádzku aj pri vysokých prevádzkových teplotách. Vďaka svojej nízkej hmotnosti je inštalácia odsávačov dymu relatívne jednoduchá.

Hlavnými výhodami používania odsávacieho ventilátora sú:

• Zvýšenie účinnosti vykurovacieho zariadenia: Lepší odťah spalín prispieva k efektívnejšiemu spaľovaniu paliva.
• Zníženie spotreby paliva: Efektívnejšie spaľovanie znamená, že na dosiahnutie požadovanej teploty je potrebných menej paliva.
• Minimalizácia usadenín: Odsávací ventilátor pomáha znižovať tvorbu sadzí a dechtu v komíne, čím sa predlžuje interval medzi čistením.
• Zabránenie prieniku dymu do miestnosti: Zabezpečuje, že spaliny sú efektívne odvádzané preč, čím sa minimalizuje riziko ich úniku do obytných priestorov, najmä pri otváraní dvierok kotla.
• Eliminácia zápachu: Pomáha redukovať nepríjemné pachy spojené s prevádzkou kotlov na tuhé palivo aj plyn.

Typy odsávacích ventilátorov a ich výber

Na trhu existuje niekoľko typov odsávacích ventilátorov, ktoré sa líšia konštrukciou a určením:

• Ventilátory s elektricky komutovanými motormi (EC): Tieto ventilátory dokážu nezávisle meniť počet otáčok na základe signálu z riadiacej jednotky, čím ponúkajú široké možnosti nastavenia prevádzky. Nevýhodou je ich vyššia cena a nekompatibilita s niektorými bežnými regulátormi teploty.
• Ventilátory so synchrónnymi motormi: Sú ľahké a cenovo dostupné, avšak ich rozsah nastavenia a počiatočný krútiaci moment sú obmedzené.
• Asynchrónne dúchadlá: Tento typ ventilátora je obľúbený pre svoju jednoduchosť, spoľahlivosť a nenáročnosť na obsluhu. Hlavnou nevýhodou sú vysoké štartovacie prúdy.

Pri výbere odsávacieho ventilátora je dôležité zohľadniť:

• Výkon kotla: Nesprávne dimenzovaný ventilátor môže viesť k neefektívnemu spaľovaniu alebo k prehrievaniu.
• Typ paliva: Rôzne typy palív vyžadujú odlišné nastavenie odťahu.
• Konštrukcia komína: Výška, priemer a materiál komína ovplyvňujú potrebný výkon ventilátora.
• Prevádzkové podmienky: Teplota spalín a okolia ovplyvňuje výber materiálov a odolnosť ventilátora.

Inštalácia a pripojenie

Inštalácia odsávacieho ventilátora si vyžaduje presnosť a dodržanie technických noriem. V prípade, že komín nie je možné demontovať alebo rozobrať a ventilátor nemožno inštalovať vo vnútri, je nevyhnutné ho namontovať vonku. Motor ventilátora sa najčastejšie pripevňuje k šneku, ktorý je následne privarený k komínu. Pripojovacia štrbina musí byť vybavená klapkou pre možnosť otvárania a zatvárania, čím sa reguluje prirodzený alebo nútený ťah.

Pre správne pripojenie je odporúčané vypracovať predbežný nákres s uvedením rozmerov a priemerov odbočných a hlavných potrubí. Napríklad, ak má komínové potrubie priemer 159 mm, výstup pre odsávač dymu môže mať priemer 110 mm.

Dôležité upozornenie: Pri inštalácii odsávača dymu na kotol bez riadiacej a automatizačnej jednotky je nevyhnutné dokúpiť a nainštalovať potrebnú elektroniku od nuly.

Odsávací ventilátor vs. dúchadlo

Zatiaľ čo odsávací ventilátor primárne rieši problém vytvorenia podtlaku v peci a zvýšenia ťahu, dúchadlo pracuje v spojení s ovládačom a zabezpečuje presnejšiu reguláciu spaľovacieho procesu. Dúchadlo umožňuje automatické riadenie výkonu, nastavenie teploty chladiacej kvapaliny a hermetické uzavretie popolníkových dvierok počas spaľovania. V prípade výpadku prúdu sa vzduchový kanál automaticky uzavrie. Lopatky dúchadla tiež nie sú v kontakte s horúcim dymom a sadzami, čím sa predlžuje ich životnosť.

Náklady na odsávací ventilátor pre kotol do 30 kW sa pohybujú okolo 90 eur, zatiaľ čo kompresor stojí približne 60-65 eur. Rozdiel v cene je daný konštrukčnými vlastnosťami - odsávač dymu musí odolať vyšším teplotám a jeho obežné koleso je vyrobené z kovu, zatiaľ čo pri dúchadle môže byť plastové.

Príklady konkrétnych produktov a výrobcov

Na trhu sú dostupné rôzne typy odsávacích ventilátorov od renomovaných výrobcov:

• MAGA MAX FAN: Prídavný odťahový komínový ventilátor slúžiaci na odťah spalín a kompenzáciu ťahu.
• Exodraft: Lídri v oblasti mechanickej regulácie komínového ťahu s ventilátormi ako RSV160 až RSV450 alebo RS285, vhodné aj pre plynové kotly.
• ATMOS: Ponúka odťahové ventilátory pre kotly na tuhé palivá, napríklad typ UCJ4C52.
• Leaf Ventilation: Výrobca univerzálneho potrubného ventilátora Axial 1.
• VENTS: Ponúka priemyselné kruhové a štvorcové odsávacie ventilátory (napr. OVK1 250, OV1 250).
• STREŠNÝ ODŤAHOVÝ VENTILÁTOR - RoofJETT: Obzvlášť tichý pri prevádzke a s konštrukčne prepracovaným dizajnom spĺňa GEA RoofJETT všetky normy a požiadavky. Osvedčená technológia odsávania odpadového vzduchu a iných neagresívnych plynov alebo pár s max. teplotami +40 až +400 °C je k dispozícii v 12 konštrukčných veľkostiach až do množstva vzduchu 19.300 m³/h.

Strešné ventilátory RoofJETT sú v prevedení 12 veľkostiach až pre množstvo vzduchu do 18 690 m³/h. Nenápadne tichý, ale nápadne príjemný v dizajne. RoofJETT je jedným z najtichších strešných ventilátorov na svete a zároveň estetická zložka pohľadu strechy - v akejkoľvek farbe RAL na požiadanie. Aj pri vysokom výkone RoofJETT pracuje veľmi ticho. Toto je možné dosiahnuť efektívnym oddelením zvuku prenášaného štruktúrou jednotka motora a ventilátora a optimalizované prúdenie vzduchu. Hladina zvuku je oblasť citlivý parameter. Hluk znižuje pomocou ďalších tlmiacich opatrení. Potom to funguje u susedov aj v pokojných obytných štvrtiach.

RoofJETT je tiež vizuálne pôsobivý. Je odolný, pozinkovaný a ďalšie puzdro s práškovým nástrekom je v štandardnej farbe RAL 9002 a na požiadanie vo všetkých ostatných farbách RAL k dispozícii. Funkčný odťahový ventilátor sa stáva pútavým vo vizuálne sofistikovaných strešných krajinách. Ale so všetkými požiadavkami na dizajn: Pokiaľ ide o inštaláciu a údržbu, je predovšetkým o vnútorných hodnotách a premyslených detailoch. Rôzne strešné podklady urýchľujú a zjednodušujú montáž a voliteľný sklopný dizajn umožňuje otváranie zariadenia.

Riešenie problémov s nedostatočným ťahom komína

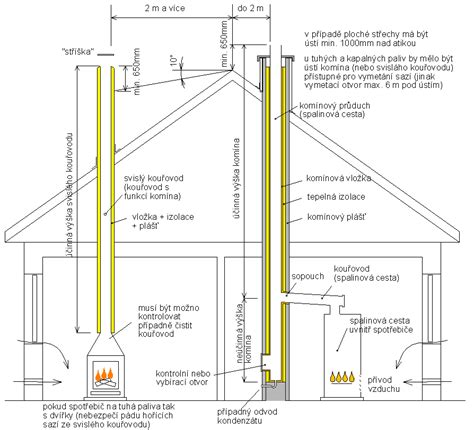

Nedostatočný ťah komína je zásadný problém, ktorý je nutné nejakým spôsobom vyriešiť. Jedným z možných riešení je použiť tzv. komínový ventilátor. Správny ťah komína je jedným zo základných predpokladov pre dosiahnutie kvalitného a efektívneho spaľovania v krbových kachliach alebo krbovej vložke. Musí sa pohybovať okolo výrobcom predpísané hodnoty ťahu pre dané topidlo - nemal by byť teda nižší, ale ani vyšší.

Pri nízkom ťahu oheň horí zle, obzvlášť roztápaní ohňa je ťažké (komín je spočiatku studený), pri každom prikladaní uniká do miestnosti zápach, dochádza k výraznému špineniu skla a steny krbu nad dvierkami. Pre udržiavanie ťahu na predpísanej hodnote sa v praxi používa regulátor komínového ťahu. Regulátor komínového ťahu funguje ako gravitačná klapka, ktorá sa pri zvyšovaní ťahu komína nad predpísanú hodnotu postupne otvára a pripúšťa do spalinovej cesty "falošný vzduch", čím automaticky znižuje ťah vyvíjaný komínom na pripojené kachle alebo krbovú vložku.

Komínový ventilátor (niekedy označovaný ako generátor ťahu) je zariadenie pre zvýšenie komínového ťahu. Výhodou takto riešeného komínového ventilátora je, že ani vo vypnutom stave nestavia prechádzajúcim spalinám žiadne prekážky. Komín teda ďalej funguje, ako keby tam komínový ventilátor vôbec nebol.

Komínové ventilátory STANDARD majú štvorcovú základňu s otvormi pre skrutky v rohoch základne. Na betónovú komínovú dosku sa upevňujú pomocou skrutiek s hmoždinkami. Toto riešenie je pre svoju univerzálnosť najpredávanejšie. Komínové ventilátory -B-K sú určené pre inštaláciu na dvojplášťové nerezové komíny.

Výrobca výslovne zakazuje použiť na komínový ventilátor inú komínovú striešku. Hrozí nebezpečenstvo, že by sa spaliny mohli od striešky odrážať späť do komína. Pre reguláciu výkonu komínového ventilátora je možné použiť regulátor otáčok. Tento regulátor dokáže v krajnej polohe ventilátor aj úplne vypnúť, funguje teda aj ako vypínač. Na komín osadený komínovým ventilátorom je samozrejme tiež vhodné nainštalovať regulátor ťahu. Zvýšenie ťahu vďaka ventilátoru môže byť výrazné, a mohol by tak naopak nastať problém s príliš vysokým ťahom.

Komínové ventilátory patria aj napriek svojej vyššej cene k najpredávanejším produktom v našom obchode. Napriek tomu sme za 10 rokov predaja neriešili ani jednu reklamáciu. Taktiež sme nezaznamenali ani jednu odozvu od zákazníka, že mu komínový ventilátor so zvýšením ťahu nepomohol. Preto môžeme komínové ventilátory len odporučiť.
