Podlahová izolácia zohráva kľúčovú úlohu pri zabezpečovaní efektívneho vykurovania a znižovaní energetických strát. Primárnym účelom podlahovej izolácie je znížiť tepelné straty, a tým aj účet za vykurovanie a energie. Predovšetkým v zime sa cez podlahu stráca veľa tepla, najmä v starších budovách, kde sú podlahy izolované len čiastočne alebo vôbec.
Výhody podlahovej izolácie
Správna podlahová izolácia prináša viacero benefitov:
- Zvýšenie energetickej efektivity budovy: Izolovaná podlaha prispieva k celkovej energetickej úspornosti domu.
- Zníženie nákladov na vykurovanie: Efektívnejšia izolácia znamená menej spotrebovanej energie a nižšie účty.
- Zvýšenie komfortu bývania: Podlaha je na dotyk teplejšia a príjemnejšia, čo zvyšuje celkový komfort v miestnosti.
Podlahová izolácia XPS Top 70 a jej vlastnosti
Podlahová izolácia XPS Top 70 predstavuje nesmierne dôležitý prvok v skladbe elektrického podlahového vykurovania, najmä v prípadoch, keď je vykurovanie priamo inštalované pod plávajúcou podlahou. Práve od kvality a vlastností tejto podložky závisí, ako efektívne bude teplo prenášané na povrch podlahy a aké minimálne straty vzniknú smerom nadol, teda do podkladu.
Okrem toho má podlahová izolácia nezanedbateľný vplyv na ochranu plávajúcej podlahy pred nežiaducimi deformáciami a dlhodobo zabezpečuje jej stabilitu.

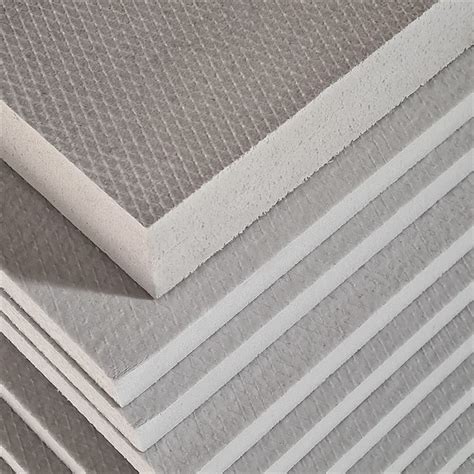

Podlahová izolácia XPS Top 70 je tepelnoizolačný materiál vyrobený z extrudovaného polystyrénu (XPS). Tento typ izolácie má vysokú pevnosť v tlaku, nízku nasiakavosť a veľmi dobré tepelnoizolačné vlastnosti. XPS Top 70 je určený predovšetkým na izoláciu podláh, kde je potrebná odolnosť voči zaťaženiu, napríklad v obytných, komerčných alebo priemyselných objektoch.
Čo je XPS?
Skratka XPS znamená „extrudovaný polystyrén“. Je to tepelnoizolačný materiál, ktorý sa vyrába extrúziou polystyrénu, vďaka čomu má vysokú pevnosť, nízku nasiakavosť a vynikajúce izolačné vlastnosti. Ku samotnému XPS sa vždy pridáva číslo, ktoré označuje tvrdosť.
Tvrdosť XPS a jej význam
Tvrdosť XPS udáva jeho pevnosť v tlaku. Napríklad, tvrdosť XPS 30 znamená, že extrudovaný polystyrén má pevnosť v tlaku 300 kPa (kilopascalov) pri 10% deformácii. To znamená, že tento materiál znesie záťaž 300 kPa, kým sa nedeformuje o 10 % svojej hrúbky. V prípade XPS Top 70 ide o 700 kPa, čo je v prepočte 70 ton na meter štvorcový.
XPS 700 je izolačná podložka s uzavretou bunkovou štruktúrou. Je odolný voči cyklom zmrazovania a topenia.
Porovnanie podložiek pre podlahové vykurovanie
Aby sme lepšie pochopili, aké vlastnosti má ideálna tepelnoizolačná podložka pre podlahové vykurovanie, rozhodli sme sa porovnať dve konkrétne podložky - podložku s hliníkovou vrstvou a podlahovú izoláciu Trivolt XPS Top 70.
Reflexná podložka s hliníkovou vrstvou
Reflexná podložka, ktorá obsahuje tenkú hliníkovú vrstvu, je charakteristická svojou mäkkou výplňou. Okrem mäkkej výplne disponuje reflexná podložka aj hliníkovou odrazovou vrstvou, ktorá je navrhnutá s cieľom odrážať teplo smerom nahor, teda do priestoru miestnosti. Táto vrstva teoreticky zvyšuje efektivitu vykurovania, no praktické testy ukázali, že jej skutočný prínos je otázny.
Podlahová izolácia Trivolt XPS Top 70
Na druhej strane, podlahová izolácia Trivolt XPS Top 70 dosiahla oveľa lepšie výsledky. Vďaka svojej vysokej hustote a pevnosti dokázala účinne izolovať teplo a minimalizovať jeho prestup do podkladu.
Praktický test porovnania podložiek
Aby sme objektívne zhodnotili vlastnosti oboch podložiek, vykonali sme praktický test. Na obe podložky, teda na reflexnú podložku s hliníkovou vrstvou aj na podložku Trivolt XPS Top 70, sme položili rovnakú vykurovaciu fóliu s výkonom 140 W/m². Cieľom bolo overiť schopnosť podložiek izolovať teplo a zabrániť jeho stratám do podkladu. Počas testovania sme vykurovaciu fóliu prekryli vrstvou styroduru. Táto vrstva mala za úlohu udržať teplo v blízkosti podlahy a minimalizovať tepelné straty smerom nahor, čím sme zabezpečili čo najpresnejšie podmienky na meranie.
Výsledky testovania
Výsledky merania boli jednoznačné. Termokamera ukázala, že reflexná podložka s hliníkovou vrstvou nijako výrazne nezabránila prestupu tepla do podkladu. Hliníková vrstva, ktorá by mala odrážať teplo smerom nahor, nepreukázala očakávaný účinok.
Naopak, podlahová izolácia Trivolt XPS Top 70 dosiahla oveľa lepšie výsledky. Vďaka svojej vysokej hustote a pevnosti dokázala účinne izolovať teplo a minimalizovať jeho prestup do podkladu.
Praktickosť pri inštalácii
Okrem technických vlastností sme zhodnotili aj praktickosť pri inštalácii oboch podložiek.
- Reflexná podložka s hliníkovou vrstvou: Ukázala sa byť menej praktická. Dodáva sa navinutá do rolky, čo pri pokládke spôsobuje problémy. Podložka sa neustále vydúva a je ťažké ju udržať v rovnej polohe.
- Podlahová izolácia Trivolt XPS Top 70: Dodáva sa vo forme narezaných rovných plátov. Tieto pláty sú pevné, stabilné a jednoducho sa kladú na podklad.
Reflexné fólie a ich skutočný prínos
V dnešných systémoch sa často využíva reflexná či termoreflexná fólia. Pokúsme sa v nasledujúcom texte zamerať na fyzikálnu podstatu deja a uviesť niektoré hodnoty získané experimentálne.
Reflexná fólia sa používa pod potrubie podlahového potrubia. Slúži ako odrazová vrstva a zvyšuje účinnosť podlahového kúrenia odrážaním tepla späť do obytného priestoru. Zlepšuje vedenie tepla smerom nahor a do strán, zlepšuje rovnomernosť prehriatia podlahy.
Niektorí výrobcovia či majstri kúrenári prezentujú reflexné fólie ako super pridanú hodnotu k ich podlahovému kúreniu. Teplo sa šíri všade tam, kde má nižší tepelný odpor, a to vedením, prúdením, sálaním alebo prestupom tepla. Ak narazí na reflexnú vrstvu, podstatná časť sa odrazí smerom späť.
Pred niekoľkými rokmi sa reflexné /odrazové, zrkadlové/ fólie začali používať aj pod podlahové kúrenie. Výrobcovia s predajcami sľubovali výrazne úspory na vykurovaní, vyššie účinnosti a rovnomerné rozmiestnenie tepla. Fólie sa majú ukladať reflexnou stranou smerom dole na polystyrénový základ.
Experimentálne overenie účinnosti reflexných fólií
Na pravdivosť týchto argumentov sa pozreli bližšie Prof. Ing. Jiří Bašta, Ph.D. a Ing. Luděk Jančík z ČVUT v Prahe, Ústavu techniky prostredia. V experimente porovnali dve totožné vykurovacie plochy.
Výsledok bol viac ako prekvapivý. Predpokladané rozdielne teploty, rýchlejšie tepelné nábehy alebo žiadne ďalšie zázraky experiment nepotvrdil. Za rovnakých podmienok teploty vody v systéme bol merný tepelný tok zhodný. Aj tepelný nábeh oboch podlahových vykurovacích plôch vykazoval totožné správanie.
Zistilo sa, že internet znesie veľa. Dôkazom je aj info o zrkadlovej reflexnej fólii, ktorá je údajne ideálna pre podlahové kúrenie. Tí, ktorí dajú na marketingové reči výrobcov si nakoniec môžu priplatiť pri bežnom rodinnom dome až o 200 a viac eur. Aj napriek tomu ich množstvo firiem aj naďalej ponúka. Žiaľ, tento spôsob prezentácie je založený čisto na klamaní zákazníkov. Ide o jednoznačne zavádzajúce informácie, pričom fólie PVC a PE plnia potrebnú separačnú a hydroizolačnú funkciu za niekoľkonásobne nižšiu cenu.
Vykurovacia plocha na podlahové vykurovanie bola rozdelená na dve polovice, kde v jednej bola na tepelnú izoláciu položená termoreflexná fólia (skladba S1) a v druhej polovici hydroizolačná nereflexná PE fólia (skladba S2). Skladbu podlahovej vykurovacej plochy pre experiment ukazuje obr. 1.
Termoreflexná fólia
Termoreflexná fólia je termoizolačná fólia o hrúbke 3 mm (bublinková fólia) opatrená reflexnou vrstvou.
Stále viac a viac medializovaná honba za čo najväčšou úsporou je zneužívaná marketingovými akciami firiem, ktoré sa netrápia serióznym prístupom k zákazníkovi. Ponúkajú zákazníkovi „zázračné odrazové“ fólie, ktoré ušetria 10 až 30 % tepelnej energie. Tým, že sa tieto fólie používajú hlavne v prípade, keď sa trubka pripevňuje pomocou sponiek (cca 2 - 3 sponky na 1m trubky), nepomôže ani prevedenie fólie s hliníkom na spodnej strane, pretože sa zásaditá voda dostane prepichnutými otvormi pod fóliu, kde reaguje s hliníkovou vrstvou.
Elektrické podlahové vykurovanie a jeho špecifiká
Elektrické podlahové vykurovanie je celkom bežný spôsob ekonomického a ekologického vykurovania budov.
Podlahové vykurovanie pod rôznymi krytinami
- Pod dlažbu a lepené krytiny (PVC, vinyl...) sa inštaluje vykurovací vodič/rohož Ecofloor do samonivelačnej hmoty alebo lepidla.
- Pod plávajúcu podlahu sa odporúča nainštalovať vykurovacie fólie Ecofilm priamo pod podlahovú krytinu.
Výrobcovia plávajúcich podláh sa niekedy domnievajú, že elektrické vykurovanie prehrieva podlahu a môže dochádzať po určitej dobe k jej deformácii. V prípade, že je použité teplovodné vykurovanie, teplota vstupnej vody je obvykle v rozmedzí 40 až 50 °C, odporúčaná teplota podlahy je ale len 28 °C. Pri elektrickom vykurovaní (fólie Ecofilm F) je teplota podlahy limitovaná podlahovou sondou, takže nastavenú teplotu neprekročí. Z toho vyplýva, že nebezpečenstvo prehrievania hrozí skôr pri teplovodnom systéme.
Ďalší argument výrobcov je ten, že teplotný nábeh el. vykurovania je príliš rýchly a opäť môže dochádzať k deformácii. Teplotný nábeh el. vykurovania je naozaj rýchlejší, ale zase nie tak rýchly, aby mohol podlahu poškodiť. K prudšej zmene teplôt dochádza napríklad, keď slnko zasvieti cez strešné okno na podlahu, behom pár minút môže vzrásť teplota až na 50 °C.
Použitie vykurovacích fólií pod plávajúcu podlahu
Výrobcovia potvrdzujú, že plávajúcu podlahu je možné kombinovať s vykurovacou fóliou ECOFILM bez straty záruky. Vykurovacie fólie reálne pracujú s veľmi nízkymi teplotami - cca 23-27 °C a ku zmenám teploty podlahy dochádza už v niekoľko desiatok minút. Plávajúca podlaha je teda prevádzkovaná prakticky v rovnakých podmienkach ako by bola položená na betónovej podlahe s teplovodným podlahovým vykurovaním.
Vykurovacie fólie boli už tiež testované u niektorých výrobcov, ktorí potvrdili, že pri použití vykurovacej fólie ECOFILM s výkonom do 80 W/m² a riadené termostatom s podlahovou sondou, nie je dôvod ku strate záruky.
Prečo nie je možné vykurovať podlahu pod plávačkou vyšším príkonom ako 80 W/m²? Pokiaľ by ste použili vyšší príkon, tak pre jeho odovzdanie do priestoru budete musieť zvýšiť teplotu na podlahe. Teplota podlahy, podľa výrobcu podlahy, nesmie prekročiť 28 °C, potom by mohlo dochádzať k jej poškodeniu. Pre dosiahnutie tejto teploty je 80 W/m² dostatočný príkon.
Inštalácia vykurovacích fólií
EcofilmSet: Pri fóliách EcofilmSet by mala kvalifikovaná osoba vykonať až samotné pripojenie k sieti, vykonať meranie a potvrdenie záručného listu. Odporúča sa najskôr sa poradiť s elektrikárom, ktorý Vám bude fólie zapájať.
Ecofilm C (stropné fólie): V prípade inštalácie fólií ecofilm do sadrokartónových podhľadov dochádza k intenzívnemu ohrevu sadrokartónu. Montáž fólie Ecofilm C do zvislých konštrukcií ale zakazuje norma STN EN 60335-2-96, montáž je možná až od výšky 2,3 m.
Ecofilm (podlahové fólie) v karavane: Pod plávajúcu podlahu sa neodporúča inštalovať príkon vyšší ako 80 W/m², dochádzalo by k prehrievaniu podlahy a k jej deformácii. Odporúča sa použiť vykurovacie fólie o príkone 80 W/m² a použiť ich ako doplnkové vykurovanie napríklad ku konvektoru.
Vykurovacie fólie pod dlažbu: Vykurovacie fólie nie je možné použiť pod dlažbu, sú určené pod plávajúce podlahy a svojou konštrukciou nezodpovedajú požiadavkám normy na umiestnenie vo vlhkých priestoroch. Odporúča sa použiť vykurovaciu rohož LDTS (160W/m2) alebo LD (160W/m2) s kombináciou s izolačnými doskami F-board.
Parotesné fólie s hliníkovou vrstvou: Ich použitie sa neodporúča (kapacitné javy, narastá hodnota unikajúceho prúdu). Vykurovacia fólia musí byť uložená v tesnom kontakte medzi tepelnou izoláciou a sadrokartónovou alebo sadrovláknitou doskou.
Životnosť a spoľahlivosť
Životnosť oboch produktov (vykurovacie fólie, rohože) závisí na prevádzkových hodinách, spôsobe uloženia a regulácii. V prípade, že je vykurovací systém aj regulácia správne navrhnutá, je životnosť minimálne 30 až 50 rokov. Horná hranica životnosti závisí na prevádzkových hodinách vykurovacieho systému. V prípade nesprávne prevedenej inštalácie alebo návrhu sa výrazne skracuje doba životnosti. Všeobecne platí, že vyššie uvedené výrobky majú takú životnosť, akú má stavebná časť.
Sálavé vykurovanie
Sálanie je proces, pri ktorom sa teplo z tepelného zdroja (napr. zo sálavého panelu) šíri priestorom vo forme infračervených lúčov. Po dopade lúčov na iné pevné teleso sa infračervené vlnenie mení na tepelnú energiu a teleso je intenzívne ohrievané.

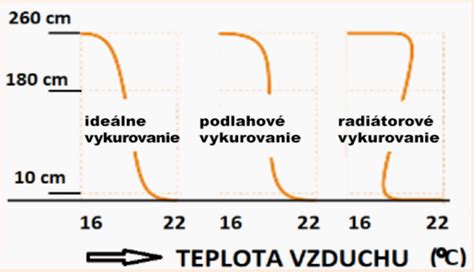

Na rozdiel od nástenných radiátorov a konvektorov je teplo smerované dole k podlahe, teda do miesta, kde je potrebné. V prípade „radiátorov“ a konvektorov teplý vzduch nerovnomerne prúdi do miestnosti, čo môže v niektorých častiach miestnosti vyvolávať pocit chladu a nútiť nás nastaviť vyššiu teplotu na termostate. Sálavé panely priamo ohrievajú človeka, bez sprostredkovania prenosu tepla vzduchom.
Teplo sa pri strope nedrží, pri strope sa drží len teplý vzduch. Tento jav je známy pri vykurovaní radiátormi a konvektormi. Tieto telesá majú výrazne nižšiu teplotu ako je teplota vzduchu. Vzduch v styku s týmto vykurovacím telesom sa od telesa ohrieva a zväčšuje svoj objem, čím klesá jeho objemová hmotnosť. Chladnejší vzduch s vyššou objemovou hmotnosťou tento teplý vzduch vytláča smerom hore a znamená to, že najväčšie teplo je pri strope, kde ho vôbec nepotrebujeme.
Sálavé stropné vykurovanie vyžaruje od zdroja (v našom prípade od stropu k podlahe) infračervené lúče, ktoré sa menia na teplo pri dopade na pevné alebo kvapalné látky.
Pre lepšie pochopenie tepelného sálania je dobré porovnanie so svetelným lúčom. Svetelný lúč sa šíri rovnako ako infračervený lúč elektromagnetickým vlnením, oba lúče sa zhodne odrážajú od lesklých predmetov a sú pohlcované tmavými predmetmi. Svetlo vnímame zrakom, teplo povrchom tela teda aj rukou. Svetelný aj infračervený lúč sa šíri kolmo od zdroja.
Hustota svetelného aj infračerveného žiarenia sa vzdialenosťou od zdroja znižuje, ale zvyšuje sa osvietená, osálavaná plocha.
Paxi - Skleníkový efekt
Regulácia vykurovacích systémov
Pokiaľ sa použije len priestorový termostat (poprípade so sondou v podlahe limitujúcou hygienickú hranicu teploty podlahy 28 °C), tak pri vykurovaní miestnosti prídavným vykurovacím telesom, v tomto prípade teplovzdušným krbom, vypne kúrenie v podlahe a podlaha vychladne. Tento režim je ekonomický, avšak môže byť nekomfortný. Pokiaľ sa použije len sonda v podlahe, podlaha bude pri kúrení v krbe stále teplá. Táto prevádzka je síce komfortná, ale nie je ju možné nazvať ekonomickou.
