Chladenie grafických kariet: komplexný sprievodca

V kontexte výberu a vylepšovania počítačových komponentov je chladič grafickej karty kľúčovým prvkom pre zabezpečenie optimálneho výkonu a dlhovekosti vášho systému. Okrem základných dosiek, procesorov, operačných pamätí RAM, pevných diskov, skriniek a zdrojov, predstavuje grafická karta jednu z najvýkonnejších súčastí PC zostavy, ktorá generuje značné množstvo tepla.

Pri kúpe nového PC existujú dve hlavné cesty: buď si používateľ zakúpi už vopred zmontovanú zostavu, alebo si komponenty vyberie sám pre účely vlastnej vysnívanej PC zostavy, pričom možnosťou je aj vylepšenie existujúceho počítača či notebooku.

Ak váš počítač alebo notebook pri bežnom používaní či hraní hier občas "melie z posledného", jednou z možností je jeho vylepšenie kúpou výkonnejších kľúčových komponentov. V prípade stolného počítača to môže byť práve grafická karta, väčšia kapacita operačnej pamäte RAM a podobne. Pri notebooku to môže byť nový SSD disk či zväčšenie operačnej pamäte RAM.

Optimalizácia prúdenia vzduchu v PC skrini

Hoci mnohé moderné PC skrine sú dodávané s dostatočnými ventilátormi, efektívne chladenie závisí od správneho prúdenia vzduchu. Horúci vzduch sa sám od seba neodstráni; je potrebné ho efektívne vytláčať pomocou odsávacích ventilátorov, logicky umiestnených v skrini.

Pasívne chladiče, ktoré sa nachádzajú na čipsetoch, VRM moduloch, M.2 SSD diskoch a niektorých RAM moduloch, tiež zohrávajú dôležitú úlohu. Všeobecnou zásadou je vytvoriť čo najčistejšiu a najpriamejšiu trasu pre prúdenie vzduchu - čerstvý vzduch by mal vstupovať cez jednu stranu skrine a vychádzať cez druhú bez prekážok.

Klasická a najefektívnejšia schéma je jednoduchá: predné a spodné ventilátory nasávajú studený vzduch zvonku, zatiaľ čo zadné a horné ventilátory odvádzajú horúci vzduch von. Presnú polohu ventilátorov je možné ďalej doladiť. Niektoré skrine umožňujú nastavenie výšky zadného ventilátora, pričom ideálna poloha by mala byť zvážená s ohľadom na chladič procesora.

Častou chybou je nesprávna inštalácia horných ventilátorov bez zohľadnenia celkového systému prúdenia vzduchu. Ventilátor, ktorý fúka vzduch smerom nadol, môže byť prospešný, ale ak narúša prirodzené prúdenie vzduchu spredu dozadu, môže spôsobiť problémy. Cieľom je pohyb vzduchu po voľnej dráhe, nie jeho vírenie v celej skrini.

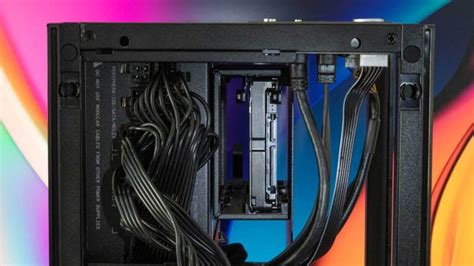

Správa káblov a vnútorné usporiadanie

Jednou z najčastejších chýb je zaobchádzanie s počítačovou skriňou ako so skladom. Visiace káble, ozdobné predmety alebo pretínajúce sa hadice kvapalinového chladenia narúšajú prúdenie vzduchu a vytvárajú nežiaduce turbulencie. V prvom rade je potrebné maximálne využiť systém správy káblov skrine. Väčšina moderných skríň má zadný priestor na skrytie káblov. Ak vaša skriňa takýto priestor nemá, je potrebné byť kreatívny s káblovými zväzkami a suchým zipsom.

Káble by nemali byť umiestnené v hlavnom prúdiacom koridore. Taktiež je vhodné vyhnúť sa objemným vnútorným dekoráciám. Veľká figúrka pred grafickou kartou môže spôsobiť nečakané zvýšenie teploty.

Pri vlastných kvapalinových chladiacich systémoch je potrebná zvýšená opatrnosť. Hrubé hadice môžu obmedziť prúdenie vzduchu, ak sú vedené pred ventilátormi, alebo blokovať prúdenie vzduchu k chladiču GPU alebo VRM.

Výber vhodnej PC skrinky

Nie všetky PC skrine sú si rovné, pokiaľ ide o vetranie. Dizajn predného panelu, vnútorný priestor a umiestnenie montážnych bodov pre ventilátory a chladiče zohrávajú obrovskú úlohu.

Typy predných panelov

• Sieťované predné panely: Umožňujú predným ventilátorom efektívne nasávať čerstvý vzduch zvonku, namiesto recirkulácie obmedzeného množstva vzduchu prepúšťaného cez malé štrbiny.
• Panoramatické skrine s prednými panelmi z tvrdeného skla: Uprednostňujú estetiku pred priamym prúdením vzduchu. Ventilátory sú často umiestnené na boku alebo majú špecifický dizajn.
• Skrine s pevným predným panelom (plastovým alebo kovovým): Navrhnuté pre tichšiu prevádzku, ponúkajú menej priameho prúdenia vzduchu a spoliehajú sa na bočné alebo spodné vetracie otvory.

Formát a vnútorný objem

Formát skrine tiež zohráva úlohu. Mini-ITX a micro-ATX skrine majú menší vnútorný objem, a teda aj menšiu kapacitu na odvádzanie tepla. ATX a E-ATX veže poskytujú viac priestoru pre prúdenie vzduchu a lepšie vetranie.

Pri kúpe novej skrine je dôležité myslieť nielen na dizajn, ale aj na dostatočný vnútorný objem, aby komponenty mohli "dýchať". Materiály ako kov a tvrdené sklo pomáhajú stabilizovať teplotu zostavy. Vo vysokovýkonných zostavách sú kvalitné ATX a E-ATX skrine takmer nevyhnutné.

Typy ventilátorov a ich špecifikácie

Pri výbere ventilátorov pre PC je dôležité rozlišovať medzi ventilátormi s vysokým statickým tlakom a ventilátormi s vysokým prietokom vzduchu.

• Ventilátory s vysokým statickým tlakom: Majú užšie a zakrivenejšie lopatky, navrhnuté na pretlačenie vzduchu cez obmedzené priestory, ako sú radiátory alebo husté filtre.
• Ventilátory s vysokým prietokom vzduchu: Majú zvyčajne plochejšie, otvorenejšie lopatky a sú určené na pohyb čo najväčšieho množstva vzduchu v neobmedzených priestoroch, ako je priame nasávanie a výfuk skrine.

Okrem typu lopatiek by ste mali zvážiť aj:

• Hrúbku: Štandard je 25 mm, ale existujú aj hrubšie 30 mm modely.
• Typ konektora: 3-pinový napäťový vs. 4-pinový PWM (Pulse Width Modulation) pre presnejšiu reguláciu otáčok.
• Motor: 4-pólový vs. 6-pólové motory pre hladšiu prevádzku.
• Systém ložísk: Puzdrové, puškové, kvapalinové, dvojité guľôčkové alebo magnetické ložiská ovplyvňujú životnosť a hlučnosť.

Počet ventilátorov je dôležitý, ale nie je nutné zo skrine robiť aerodynamický tunel. Rozumným prístupom je nakonfigurovať krivky ventilátorov v BIOS-e alebo pomocou softvéru, aby sa optimalizoval výkon systému. Ventilátory by mali byť tiché v pokoji a pri miernom zaťažení, a zvyšovať ventiláciu len vtedy, keď si to teploty vyžadujú.

Ďalšie faktory ovplyvňujúce chladenie

Vnútorný tlak a usporiadanie komponentov

Pri diskusii o prúdení vzduchu sa často spomína aj téma vnútorného tlaku. Ideálny je mierne pozitívny alebo vyvážený tlak, ktorý zvyčajne prináša dobré výsledky. Spôsob, akým sú komponenty usporiadané, môže tiež výrazne ovplyvniť teplotu. Vždy, keď je to možné, nechajte priestor medzi grafickou kartou (GPU) a akýmikoľvek inými rozširujúcimi kartami.

Pri objemných vzduchových chladičoch je potrebné skontrolovať ich výšku a orientáciu. Vodné chladenie AIO (All-In-One) do istej miery zjednodušuje situáciu okolo socketu procesora, pretože pumpa zaberá málo miesta a ponecháva voľnú oblasť RAM a VRM.

Čistenie a údržba

Bez ohľadu na to, ako dobre je ventilačný systém navrhnutý, ak dovolíte hromadenie prachu na filtroch, mriežkach, radiátoroch a lopatkách ventilátora, výkon prudko klesne. Prach znižuje prúdenie vzduchu a vytvára izolačné vrstvy na chladičoch.

Frekvencia čistenia závisí od prostredia. Počítač na podlahe v prašnom dome s domácimi zvieratami bude potrebovať starostlivosť častejšie ako počítač umiestnený na stole v čistejšom prostredí.

Tepelná pasta a tepelné podložky

Kontakt medzi čipom a chladičom je rovnako dôležitý ako samotné prúdenie vzduchu. Častá výmena tepelnej pasty (v náročných prostrediach raz za jeden až dva roky) môže mať vplyv až na niekoľko stupňov.

Okrem pasty sa na prenos tepla z VRM, pamäte GPU alebo sekundárnych čipov na pasívne chladiče používa mnoho tepelných podložiek.

Regulácia ventilátorov a softvérové riešenia

Keď sú fyzické komponenty vytriedené, je čas na doladenie správania ventilátorov. To je možné nakonfigurovať prostredníctvom systému BIOS alebo softvéru základnej dosky. Tieto krivky ventilátorov definujú percento rýchlosti, ktorou sa každý ventilátor otáča na základe teploty pridruženého senzora (CPU, GPU, VRM, systémový senzor atď.).

Moderné základné dosky sa zvyčajne dodávajú s preddefinovanými profilmi (Silent, Standard, Performance, Turbo atď.), ktoré môžete použiť ako východiskový bod.

Špecifické komponenty a ich chladenie

Procesory a grafické karty

Procesory sa zvyčajne dodávajú so štandardným chladičom, ktorý je navrhnutý na funkčnosť, nie na maximálny výkon. Prechod na výkonnejší chladič môže výrazne zlepšiť teploty.

Grafická karta má integrovaný chladiaci systém, ktorý sa vo veľkej miere spolieha na celkové prúdenie vzduchu v skrini. Ak je karta príliš blízko bočného panelu alebo nedostáva priamy prúd vzduchu spredu, bude nasávať ohriaty vzduch zo skrine. Spodný predný ventilátor by mal byť nasmerovaný do oblasti grafickej karty.

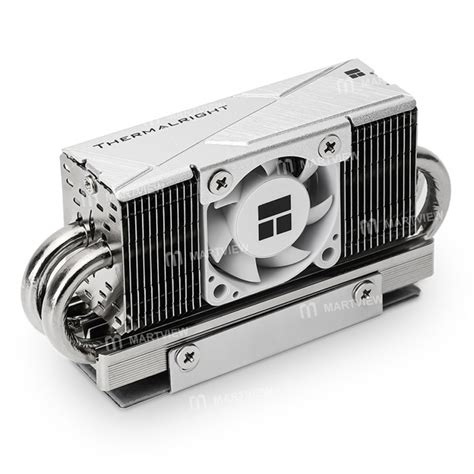

M.2 NVMe SSD disky

Špičkové M.2 NVMe SSD disky sa tiež dosť zahrievajú a pri prekročení určitej prahovej hodnoty ich výkon klesne (tepelné obmedzenie). Moderné základné dosky zvyčajne obsahujú špeciálne chladiče pre tieto disky, ale ak ich vaša nemá, ich pridanie pomôže.

Umiestnenie PC skrine

Nemá zmysel venovať úsilie optimalizácii vnútorných komponentov, ak potom umiestnite skriňu do uzavretého priestoru, hneď vedľa radiátora alebo k stene, ktorá blokuje vetracie otvory. Počítač potrebuje priestor na dýchanie.

• Vyhnite sa umiestneniu priamo pod oknom.
• Neumiestňujte na priame slnečné svetlo alebo do miest s prašným prievanom.

Optimalizácia prúdenia vzduchu vo vašom počítači zahŕňa kombináciu niekoľkých faktorov: dobre navrhnutú skriňu, vhodné a správne umiestnené ventilátory, uprataný a čistý interiér, dobre vyladené krivky ventilátorov, dobrý tepelný kontakt medzi čipmi a chladičmi a rozumné umiestnenie systému.

Recenzia: Thermalright HR-03 - Efektívne chladenie grafickej karty

Po zakúpení grafickej karty Sapphire Radeon X1950XT som sa rozhodol vymeniť štandardné chladenie za účinnejšie a tichšie riešenie. Moja pozornosť sa upriamila na chladič grafických kariet od firmy Thermalright, model HR-03.

Balenie a obsah

Balenie chladiča je typické pre firmu Thermalright - klasická kartónová škatuľa bez zbytočných okázalostí. Po otvorení sa naskytne pohľad na samotný chladič, precízne zabalený vo fólii. Príslušenstvo je štandardné, s dôrazom na funkčnosť.

Dizajn a konštrukcia

Chladič HR-03 zaujal na prvý pohľad svojím vzhľadom. Robustná medená základňa je doplnená o štyri 5 mm heat-pipe trubice a celkovo 34 hliníkových rebier, čo predurčuje chladič k vysokému chladiacemu účinku.

Chladič je možné osadiť v dvoch pozíciách: smerom nadol od VGA alebo v tzv. "sandwich" konfigurácii, kde je grafická karta umiestnená medzi medenou základňou a rebrovaním.

Inštalácia

Samotná montáž na grafickú kartu je pomerne jednoduchá. Po odstránení pôvodného chladiča a očistení jadra grafickej karty a pamätí sa osadia pasívy na pamäte. Následne sa chladič priskrutkuje k PCB pomocou zadného kríža a matíc.

Možná je inštalácia 92 mm ventilátora, prípadne menších ventilátorov s použitím sťahovacích pások.

Problémy s kompatibilitou a riešenia

Pri inštalácii chladiča HR-03 sa vyskytol problém s kompatibilitou v mojej testovacej skrini. Rozmerný chladič spolu s chladičmi na procesore a čipsete si vyžiadal použitie spodného PCI-Express slotu. Po zmene dosky za ASUS A8R32-MVP Deluxe bol problém s umiestnením vyriešený vďaka lepšiemu layoutu.

Testy a výsledky

Počas všetkých testov bol spustený RivaTuner-Hardware monitor na sledovanie teplôt. Výsledky ukázali výrazný pokles teploty jadra grafickej karty o 35 °C v zaťažení pri použití chladiča Thermalright HR-03 v porovnaní so štandardným chladením.

Napriek tomu, že chladenie napájacích obvodov nebolo optimálne, čo si vyžiadalo dodatočné ofukovanie, celková spokojnosť s poklesom teplôt bola mimoriadne vysoká.

Montáž chladiča je jednoduchá a rýchla. Jedinou drobnou nevýhodou je potreba opatrnosti pri vkladaní grafickej karty do "sandwich" pozície kvôli nedostatku miesta. Celkovo je však chladič Thermalright HR-03 vynikajúcim riešením pre každého, kto hľadá efektívne a tiché chladenie pre svoju grafickú kartu.

Recenzia: Univerzálne chladiče pre moderné grafické karty

V súčasnosti je na trhu dostupná široká škála univerzálnych chladičov pre grafické karty, čo predstavuje výrazný pokrok oproti minulosti, kedy bol napríklad Zalman VF-900Cu považovaný za vrchol chladenia.

Prelomovým produktom sa stal Arctic Cooling Accelero S1, ktorý priniesol nový dizajn s viacerými heat-pipe trubicami a hliníkovým rebrovaním, pričom bol efektívny aj v pasívnom režime a umožňoval osadenie tichých 12cm ventilátorov za priaznivú cenu.

Porovnanie moderných chladičov

V tomto teste sme sa zamerali na štyri luxusné univerzálne chladiče pre moderné grafické karty od známych výrobcov: Scythe Setsugen 2, Prolimatech MK-13, Arctic Accelero Extreme Plus II a Alpenföhn Peter. Pri výbere sme kládli dôraz na kompatibilitu s drvivou väčšinou moderných grafických kariet, vrátane netradične tvarovaných jadier nVidia GeForce GTX460 a GTX560.

Balenie a príslušenstvo

• Scythe Setsugen 2: Najkompaktnejšia škatuľa, pasívna časť s ventilátorom v kartónovej obálke. Príslušenstvo zahŕňa montážne diely, manuály a predlžovací napájací kábel. Pozitívom je množstvo prídavných pasívnych chladičov pre pamäťové čipy a VRM.
• Arctic Accelero Xtreme Plus II: Tradične jednoduché balenie v plastovom blistri. Téměř kompletne zložený chladič s rámikom ventilátorov.
• Alpenföhn Peter: Slušivá škatuľa s poniklovaným chladičom, rámom pre montáž ventilátorov a príslušenstvom. Pribalená je teplovodivá pasta v tube, pasívne chladiče a masívny kus hliníka pre chladenie VRM.
• Prolimatech MK-13: Menšia škatuľa s podobným spôsobom uloženia ako Alpenföhn Peter. Ventilátory sa inštalujú cez samostatný kovový rám. Príslušenstvo je rozdelené do prehľadných priečinkov.

Bližší pohľad na jednotlivé chladiče

• Scythe Setsugen 2: Kompaktné rozmery a manuálna regulácia otáčok sú jeho silnými stránkami. Montáž ventilátora pomocou spôn je štandardná, ale obmedzená na 15 mm výšku.
• Arctic Accelero Xtreme Plus II: Predstavuje skompletizovaný celok s tromi 92mm ventilátormi. Spracovanie pôsobí solídnym dojmom.
• Alpenföhn Peter: Kvalita spracovania je na prvý dotyk zrejmá - precízne zapracované súčasti a poniklovanie dodávajú luxusný vzhľad. Šesť heat-pipe trubíc ústi do dvoch častí s 91 rebrami.
• Prolimatech MK-13: Rovnako ako Alpenföhn Peter, aj MK-13 sa vyznačuje kompletným poniklovaním a precíznym spracovaním.

Montáž na grafickú kartu

• Scythe Setsugen 2: Inštalácia nie je najjednoduchšia a vyžaduje si dôkladné štúdium manuálu a správny výber rámika a pozície.
• Arctic Accelero Xtreme Plus II: Montáž je výrazne jednoduchšia, vyžaduje len výber správnych dištančných stĺpikov a zaskrutkovanie.
• Alpenföhn Peter: Montáž pasívu je jednoduchá, no montáž ventilátorov cez samostatný rám je priestorovo náročná.
• Prolimatech MK-13: Montáž pasívu je rýchla, ale pripevnenie ventilátorov je časovo náročnejšie.

Parametre a kompatibilita

V nasledujúcej tabuľke nájdete prehľad parametrov, kompatibility s populárnymi grafickými kartami a výbavy prídavnými pasívnymi chladičmi jednotlivých testovaných chladičov.
