Rosný bod je základný fyzikálny parameter, ktorý definuje teplotu, pri ktorej vzduch dosiahne maximálne nasýtenie vodnou parou a začne kondenzovať. Tento jav má zásadný vplyv na mnohé procesy, od klimatizácie a vykurovania až po priemyselné aplikácie a meteorológiu. Pochopenie rosného bodu je kľúčové pre zabezpečenie efektivity, bezpečnosti a kvality.
Rosný bod a stropné chladenie

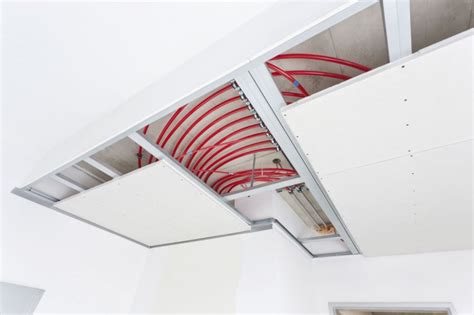

Stropné chladenie predstavuje moderný, ekonomický a progresívny spôsob regulácie vnútornej klímy. Jeho správne fungovanie je však úzko prepojené s hodnotou rosného bodu v chladenej miestnosti. Tento spôsob chladenia, ktorý funguje na princípe sálavého chladenia pomocou vody cirkulujúcej v chladiacom rošte v strope, vyžaduje aktívne sledovanie a reguláciu rosného bodu, aby sa predišlo nežiaducej kondenzácii na chladenom povrchu.
Kondenzácia na strope by mohla viesť k tvorbe plesní, poškodeniu povrchových vrstiev a zníženiu celkovej efektivity chladiaceho systému. Našťastie, moderné systémy regulácie, vybavené priestorovými termostatmi a externými snímačmi rosného bodu, dokážu tieto hodnoty aktívne monitorovať a optimalizovať proces chladenia. Tým sa zabezpečuje, že fyzikálne princípy stropného chladenia sú v súlade s fyzikálnymi podmienkami interiéru.
Stropné chladenie sa dá prirovnať k podlahovému vykurovaniu, avšak s obrátenou funkciou - namiesto kúrenia chladí. Voda v chladiacom rošte dosahuje maximálne 20 °C a od neho sa následne interiér chladí sálavým spôsobom. Aby sa predišlo kondenzácii, povrchová teplota chladiaceho stropu nesmie klesnúť pod rosný bod v jeho blízkosti. Pri poklese teploty pod rosný bod totiž dochádza ku kondenzácii.
Pochopenie rosného bodu
Rosný bod je teplota, pri ktorej sa vzduch nasýti vodnou parou a začne kondenzovať do kvapôčok vody. Tento proces nastáva bez dodatočného pridania vody zvonka. Je to teplota, pri ktorej vzduch dosahuje 100 % relatívnu vlhkosť pre daný obsah vodnej pary. Vzťah medzi teplotou interiéru, vlhkosťou vzduchu a teplotou rosného bodu je komplexný.
Vzduch za určitej teploty dokáže prijať len obmedzené množstvo vodných pár. Čím je teplota vzduchu vyššia, tým viac vlhkosti dokáže prijať. Naopak, pri ochladzovaní vzduchu sa vodné pary začnú skvapalňovať, teda kondenzovať.
Rozdiel medzi teplotou rosného bodu a vlhkosťou vzduchu
Zatiaľ čo vlhkosť vzduchu udáva množstvo vodnej pary prítomné vo vzduchu v danom okamihu, teplota rosného bodu určuje, pri akej teplote táto para začne kondenzovať. Oba parametre spolu úzko súvisia a majú priamy vplyv na mnoho procesov.
- Maximálna vlhkosť (g/m³): Množstvo vlhkosti vo vzduchu plne nasýtenom vodnou parou.
- Absolútna vlhkosť (g/m³): Skutočné množstvo vodnej pary v 1 m³ vzduchu.
- Relatívna vlhkosť (%): Pomer absolútnej vlhkosti k maximálnej vlhkosti, vyjadrujúci stupeň nasýtenia vzduchu vodnou parou.
Rosný bod v priemyselných aplikáciách
V priemysle, najmä v systémoch stlačeného vzduchu, je meranie a kontrola rosného bodu mimoriadne dôležitá z viacerých dôvodov:
- Prevencia poškodenia zariadení: Kondenzovaná voda môže spôsobiť koróziu, zablokovanie pneumatických zariadení a poškodenie potrubných systémov.
- Zabezpečenie kvality výrobkov: V mnohých výrobných procesoch môže prítomnosť vody vo stlačenom vzduchu negatívne ovplyvniť kvalitu konečného produktu.
- Úspora energie: Efektívne odstraňovanie vody zo stlačeného vzduchu môže viesť k úsporám energie.
- Ochrana proti mrazu: V chladnejších podmienkach zníženie rosného bodu pod teplotu okolia zabraňuje zamrznutiu stlačeného vzduchu v systéme.
Tlakový rosný bod
Tlakový rosný bod označuje rosný bod pri určitom prevádzkovom tlaku. V priemyselných systémoch, kde sa pracuje so stlačeným vzduchom, môže prevádzkový tlak významne ovplyvniť rosný bod, čo má priamy dopad na náklady na údržbu a kvalitu produktov.
Čo sa deje s vodnou parou pri stlačovaní vzduchu? Pri stlačení vzduchu dochádza k zvýšeniu tlaku, čo znižuje jeho schopnosť prenášať vodnú paru. Zároveň sa zvyšuje teplota, ktorá túto schopnosť do istej miery zvyšuje. Ak však množstvo vodnej pary prekročí kapacitu vzduchu pri daných podmienkach, začne para kondenzovať.
Na sušenie stlačeného vzduchu sa najčastejšie používajú adsorpčné a chladiace sušičky. Účinnosť týchto sušičiek sa určuje na základe dosiahnutého rosného bodu. Chladiace sušičky zvyčajne dosahujú tlakový rosný bod +3 °C, čím umožňujú získať stlačený vzduch triedy čistoty 4.
Metódy merania rosného bodu
Existuje viacero metód a prístrojov na meranie rosného bodu, pričom výber závisí od konkrétnej aplikácie a požadovanej presnosti:
- Chladené vlhkomery: Ochladzujú vzorku vzduchu na bod kondenzácie a merajú teplotu tohto bodu.
- Kapacitné senzory: Využívajú materiály, ktorých elektrická kapacita sa mení v závislosti od vlhkosti.
- Psychrometrické vlhkomery: Pracujú s dvoma teplomermi (suchým a vlhkým) a rozdiel ich teplôt umožňuje určiť vlhkosť a nepriamo aj rosný bod.
- Optická metóda (zrkadlo): Priama metóda s vysokou presnosťou, ale s vyššími nákladmi a náročnosťou na údržbu.
- Odporové snímače: Jednoduché a cenovo dostupné, ale citlivejšie na nečistoty.
Prevodník (snímač) rosného bodu je kľúčovým zariadením pre monitorovanie tohto parametra v priemysle, zabezpečujúc presné a spoľahlivé merania.
Často kladené otázky
Čo je to teplota rosného bodu?
Teplota rosného bodu je teplota, pri ktorej sa plyny vo vzduchu nasýtia vodnou parou a začnú kondenzovať. V prípade stlačeného vzduchu, ktorý dosiahol bod nasýtenia (100 % relatívna vlhkosť), začína proces kondenzácie.
Rosný bod v meteorológii a každodennom živote
V meteorológii je rosný bod kľúčovým ukazovateľom vlhkostných podmienok vzduchu a pomáha pri predpovediach počasia. V bežnom živote sa s ním stretávame pri:
- Rosení okien: Okno je často najchladnejším miestom v miestnosti. Ak teplota skla klesne pod rosný bod vzduchu v miestnosti, dochádza ku kondenzácii. Toto je bežné najmä v zime, keď je rozdiel medzi vnútornou a vonkajšou teplotou najväčší.
- Zarosenom zrkadle v kúpeľni: Po sprchovaní stúpajúca teplota a vlhkosť vzduchu v kúpeľni dosiahnu rosný bod, čo spôsobí kondenzáciu na chladnejšom povrchu zrkadla.
- Orosenom pohári: Teplota pohára s nápojom je nižšia ako rosný bod okolitého vzduchu, čo vedie ku kondenzácii.
Orosené okná medzi sklami naznačujú narušené tesnenie izolačného dvojskla alebo trojskla, čo vedie k strate izolačných vlastností. V takom prípade je potrebné okno alebo sklo vymeniť.
Často sa môžeme stretnúť s pojmom kyslé rosný bod, ktorý je relevantný v priemyselných procesoch s obsahom rôznych plynných zložiek (napr. v spaľovniach). Jeho priame meranie umožňuje lepšie riadiť prevádzku zariadení a predchádzať chemickej korózii.
Normy kvality stlačeného vzduchu
Kvalita stlačeného vzduchu je definovaná normami, ktoré určujú maximálny prípustný obsah vodnej pary, prachu a olejových častíc. Tieto normy rozlišujú triedy od 0 (najvyššia čistota) až po 6 (najnižšia čistota). Napríklad, pre triedu 1 nesmie obsah vody presiahnuť 0,003 g/m³, čo zodpovedá rosnému bodu -70 °C.
Správne nastavenie a údržba systémov na úpravu stlačeného vzduchu, vrátane sušičiek, je nevyhnutná pre zabezpečenie požadovanej kvality a spoľahlivosti prevádzky.
