Systém vetrania s rekuperáciou tepla je kľúčovým prvkom pre zabezpečenie optimálnej výmeny vzduchu v moderných nízkoenergetických a pasívnych rodinných domoch. Vďaka rastúcim nárokom na tesnosť obvodových plášťov budov sa prirodzená výmena vzduchu stáva nedostatočnou, čo môže viesť k problémom s vlhkosťou, vysokou koncentráciou CO2, tvorbou plesní a množením mikroorganizmov. Nútené vetranie s rekuperáciou tepla tieto problémy efektívne rieši.
Je dôležité si uvedomiť, že rekuperácia tepla nie je vykurovací systém, ale zabezpečuje výmenu vzduchu s minimálnymi tepelnými stratami. Na vykurovanie je preto stále potrebný nezávislý vykurovací systém.
Riadené vetranie - nevyhnutnosť modernej výstavby
Koncept riadeného vetrania sa stal v posledných rokoch mimoriadne populárnym, predovšetkým v súvislosti s výstavbou vysoko vzduchotesných budov s nízkou spotrebou energie, ako sú nízkoenergetické a pasívne domy. Zabezpečiť dostatočný prísun čerstvého vzduchu a udržať hladinu CO2 na zdravej úrovni v takýchto objektoch je možné len pravidelným vetraním, ideálne každú hodinu po dobu troch až piatich minút.
Automatická vetracia jednotka predstavuje ideálne riešenie. Možnosti zahŕňajú buď cenovo dostupnejšie čisto vetracie zariadenie, alebo prevádzkovo úspornejšiu rekuperáciu, ktorá navyše prenáša teplo z odvádzaného vzduchu do privádzaného.
Princíp rekuperácie tepla

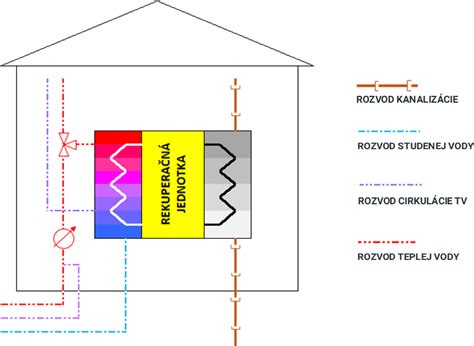

Rekuperačný výmenník je neoddeliteľnou súčasťou moderných vetracích systémov. Funguje na princípe prenosu tepla medzi odvádzaným a privádzaným vzduchom. Teplý odpadový vzduch odovzdáva svoje teplo cez teplovýmennú membránu prichádzajúcemu čerstvému vzduchu, bez toho, aby došlo k ich premiešaniu. Tento proces zabezpečuje predohriatie čerstvého vzduchu v zime a čiastočné ochladenie v lete.
Čerstvý vzduch je najskôr filtrovaný, čím sa odstraňujú nečistoty, pele a alergény. Následne sa vo výmenníku ohreje od odpadového vzduchu a potom prúdi do interiéru. V prípade, že spätný zisk tepla v lete nie je žiadúci, funkciu možno vypnúť pomocou obtokovej klapky (letný bypass).
Účinnosť rekuperačných jednotiek
Účinnosť rekuperačných jednotiek sa líši, pričom najefektívnejšie modely dosahujú až 90% spätného získavania tepla. Pri výbere je dôležité správne dimenzovanie jednotky podľa veľkosti vetraného priestoru a počtu osôb.
Objemový tok vzduchu je kľúčovým parametrom, ktorý udávajú výrobcovia. Napríklad pre obytnú plochu okolo 200 m² môže byť potrebná centrálna rekuperačná jednotka s objemovým tokom 300-400 m³/h, zatiaľ čo pre jednotlivé miestnosti s plochou 20-30 m² postačia decentrálne jednotky s prietokom okolo 55 m³/h.
Typy systémov núteného vetrania
Existujú dva hlavné typy systémov núteného vetrania:
- Centrálne systémy: Zahŕňajú inštaláciu vlastnej technológie a rozsiahlych potrubných rozvodov. V miestnostiach s prívodom čerstvého vzduchu (obývacie izby, spálne) sú umiestnené výustky, zatiaľ čo v priestoroch s odťahom (kúpeľne, toalety) sú otvory s odťahovými ventilmi. Prepúšťacie zóny medzi týmito priestormi zabezpečujú prúdenie vzduchu. Centrálne jednotky zvyčajne dosahujú vyšší stupeň spätného zisku tepla.
- Decentrálne (lokálne) systémy: Používajú sa tam, kde nie je možné alebo žiaduce inštalovať centrálne rozvody. Kompaktné rekuperačné jednotky s jednoduchou inštaláciou bez rozvodov sa umiestňujú priamo do obvodových múrov.
Vylepšené rekuperačné systémy
Okrem klasickej pasívnej rekuperácie existujú aj aktívne systémy, ktoré dodatočne prihrievajú privádzaný vzduch. Riešenia s elektrickou špirálou alebo tepelným čerpadlom umožňujú nielen prikurovanie v zime, ale aj chladenie v lete.
Systémy s tepelným čerpadlom fungujú na princípe odberu tepla z odpadového vzduchu vo výparníku, následného stlačenia teplonosnej látky kompresorom a odovzdania tepla privádzanému vzduchu v kondenzátore.
Personalizované vetranie

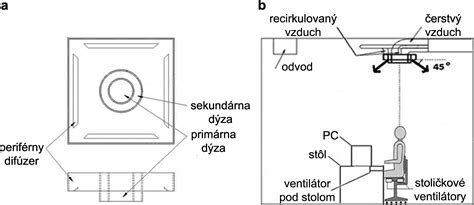

Personalizované vetranie predstavuje pokročilú metódu dodávania čerstvého vzduchu priamo do inhalačnej zóny užívateľov. Tento systém má potenciál zlepšiť kvalitu vzduchu, tepelnú pohodu a zvýšiť výkonnosť zamestnancov, pričom môže znížiť spotrebu energie na vetranie a chladenie.
Výhody a nevýhody personalizovaného vetrania
- Výhody: Zvýšená kvalita vzduchu v osobnej zóne, možnosť individuálneho nastavenia parametrov (teplota, rýchlosť prúdenia), potenciálna úspora energie, ochrana pred krížovou infekciou.
- Nevýhody: Vyššie investičné náklady v porovnaní s klasickým centrálnym vetraním.
Personalizované vetranie je obzvlášť vhodné do kancelárskych priestorov, kde užívatelia trávia väčšinu času na svojom pracovisku. Umožňuje prispôsobiť prúdenie vzduchu individuálnym preferenciám a zlepšiť tak pracovné prostredie.
Legislatívne a normatívne požiadavky
Návrh ventilačných systémov sa riadi radom domácich a zahraničných predpisov a noriem. Medzi kľúčové slovenské predpisy patria:
- Vyhláška MZ SR č. 124/2017 Z. z.
- STN EN 16798-1:2019
- Vyhláška MV SR č. 94/2004 Z.
Medzinárodné normy ako EN ISO 13790, EN 13779 a EN 15241 definujú požiadavky na energetickú účinnosť, výpočet strát a prietok vzduchu.
Požiadavky na požiarne zabezpečenie
Pri návrhu ventilačných systémov je nevyhnutné zohľadniť aj požiadavky na požiarne zabezpečenie. V zmysle vyhlášky MV SR č. 94/2004 Z. sa byt a inštalačná šachta považujú za samostatné požiarne úseky. Vzduchotechnické potrubia musia spĺňať príslušné protipožiarne normy a v niektorých prípadoch je nutné použiť požiarne klapky alebo špeciálne protipožiarne izolované potrubia.
Etapy návrhu ventilačného systému
Proces návrhu ventilačného systému zahŕňa niekoľko etáp:
- Predbežná fáza (technický projekt/štúdia uskutočniteľnosti): Zber počiatočných informácií o objekte, jeho účele, rozlohe a počte osôb.
- Výber vybavenia: Zváženie hlavných charakteristík a vlastností jednotlivých komponentov.
- Optimalizácia a výpočty: Rozhodnutia o interakcii s inými inžinierskymi systémami, výpočet výmeny vzduchu pre jednotlivé miestnosti podľa technických podmienok a noriem.
- Vývoj výpočtových diagramov: Určenie priemeru a plochy vzduchových potrubí, hladiny hluku.
- Koordinácia a schválenie: Odoslanie výkresov na koordináciu a prípadné zmeny.
- Príprava dokumentácie: Balík dokumentov pre inštalačné, stavebné a elektropráce.
- Inštalácia a spustenie: Samotná montáž a uvedenie systému do prevádzky.
How to Install an ERV
Význam správneho návrhu a inštalácie
Nesprávne zvolený priemer vzduchových potrubí, nedostatočný prísun čerstvého vzduchu, zlá inštalácia jednotiek alebo nekvalitná montáž môžu viesť k neefektívnej prevádzke systému, zvýšeným nákladom a problémom s kvalitou vnútorného prostredia. Dôkladný návrh a profesionálna inštalácia sú preto základom pre dlhodobú a spoľahlivú funkciu ventilačného systému.
