Úvod do technológie tepelných čerpadiel Viessmann
Tepelné čerpadlá Viessmann predstavujú efektívne a ekologické riešenie pre vykurovanie a prípravu teplej vody. Tieto systémy využívajú energiu z okolitého prostredia - či už ide o vzduch, zem alebo vodu - a premieňajú ju na využiteľné teplo. Vďaka vysokej účinnosti a ekologickému prístupu sú čoraz obľúbenejšou voľbou pre moderné domácnosti aj komerčné objekty.
Princíp fungovania tepelného čerpadla je podobný ako pri chladničke, avšak v opačnom smere. Kým chladnička odoberá teplo z interiéru a odvádza ho von, tepelné čerpadlo získava teplo z vonkajšieho prostredia (vzduch, zem, voda) a pomocou elektricky poháňaného kompresora ho zvyšuje na požadovanú teplotu pre vykurovací systém alebo ohrev vody.
Kľúčové vlastnosti a výhody tepelných čerpadiel Viessmann
Produkty značky Viessmann, najmä rad Vitocal, sa vyznačujú mimoriadne tichou prevádzkou, nízkymi vibráciami a nenáročnou údržbou. Dôležitým ukazovateľom ich efektívnosti je vysoký koeficient účinnosti (COP), ktorý opisuje pomer odovzdaného tepla a spotrebovanej elektrickej energie. Čím vyšší je COP, tým účinnejšie tepelné čerpadlo pracuje.
Mnohé modely Vitocal sú navrhnuté s ohľadom na úsporu miesta, čo ich robí ideálnymi aj pre menšie technické miestnosti. Kompaktné jednotky ako Vitocal 333-G a 222-G sú toho príkladom.

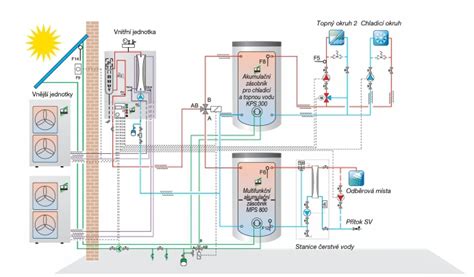

Flexibilita použitia je zabezpečená vďaka rôznym stupňom výkonu a modulačnej prevádzke. V prípade potreby zvýšenia vykurovacieho alebo chladiaceho výkonu je možné vytvoriť tzv. kaskádu, kde sa niekoľko tepelných čerpadiel zapojí do série. Pre väčšie objekty ponúka Viessmann špecializované veľké tepelné čerpadlá, napríklad Vitocal 300-G/-W Pro, s výkonom až do 240 alebo 290 kW, ktoré je možné v kaskáde rozšíriť až na 1450 kW.
Možnosti kombinácie a rozšírenia
Tepelné čerpadlá Viessmann je možné úspešne kombinovať s existujúcimi vykurovacími systémami, vrátane tých, ktoré stále využívajú spaľovací kotol. V takýchto hybridných systémoch kotol často pokrýva špičkové zaťaženie.
Ďalšou významnou možnosťou je integrácia s fotovoltickým systémom. Vlastná vyrobená elektrická energia z fotovoltiky potom slúži na napájanie tepelného čerpadla, čím sa ďalej zvyšuje energetická nezávislosť a ekologickosť prevádzky. Je dôležité si uvedomiť, že na premenu energie prostredia na využiteľné teplo je potrebná aj dodatočná elektrická energia.
Všetky tepelné čerpadlá Viessmann soľanka/voda využívajú formu prirodzeného chladenia, pri ktorom sa teplo z vykurovacieho okruhu odoberá pomocou výmenníka tepla a prenáša sa do okolia. Pre túto funkciu je potrebný špeciálny doplnok, NC-Box, ktorý je vybavený zmiešavačom.
Alternatívou je aktívne chladenie, kde tepelné čerpadlo funguje na princípe chladničky. Obe verzie chladenia je možné kombinovať prostredníctvom Viessmann AC-Box, ktorý rozširuje možnosti modelov Vitocal radu 300-G a 200-G soľanka/voda.
Princíp fungovania chladivového okruhu
Srdcom každého tepelného čerpadla je chladivový okruh. V ňom cirkuluje chladivo, ktoré slúži ako prenosové médium. Proces zahŕňa kompresiu chladiva a jeho následné rozpínanie pomocou kompresorov a expanzných ventilov. Tieto komponenty si vyžadujú elektrickú energiu na svoju činnosť.
Proces premeny energie prebieha nasledovne:
- Odsávanie tepla z prostredia: Tepelná energia z okolia (vzduch, zem, voda) sa využíva na odparovanie chladiva, ktoré má nízku teplotu varu.
- Kompresia: Elektricky poháňaný kompresor stláča plynné chladivo, čím sa zvyšuje jeho teplota na požadovanú úroveň.
- Prenos tepla: Cez výmenník tepla (kondenzátor) sa získané teplo z ohriateho plynu prenáša do vykurovacieho okruhu alebo zásobníka teplej vody.
- Expanzia: Chladivo, ktoré je stále pod tlakom, kondenzuje a následne sa v expanznom ventile rozťahuje. Týmto procesom prudko klesá jeho teplota, pripravené na ďalší cyklus.
Zdroje energie pre tepelné čerpadlá
Výber najvhodnejšieho zdroja tepla pre tepelné čerpadlo závisí od lokálnych podmienok a špecifických potrieb. Spoločnosť Viessmann ponúka riešenia pre:
Vzduchové tepelné čerpadlá (vzduch/voda)
Vzduch je dostupný všade a zadarmo, pričom obsahuje tepelnú energiu aj pri nízkych teplotách. Hospodárna prevádzka je možná do približne -20 °C. Vzduchové tepelné čerpadlá sa vyznačujú jednoduchosťou inštalácie a nižšími počiatočnými nákladmi, avšak ich účinnosť môže byť ovplyvnená vonkajšou teplotou. Dôležitú úlohu hrajú zvukové imisie a nároky na priestor.
Príkladom je Vitocal 250-A, vysokokvalitné tepelné čerpadlo vzduch/voda v monoblokovom vyhotovení s teplotou prietoku do 70 °C, určené najmä na modernizáciu.
Geotermálne tepelné čerpadlá (zem/voda)
Zem predstavuje obrovské a takmer nevyčerpateľné množstvo energie s relatívne stálou a vysokou teplotou, dokonca aj počas zimy. Existujú dva hlavné spôsoby získavania tepla:
- Geotermálne kolektory: Plošné usporiadanie, kde sú v blízkosti povrchu umiestnené rúrky absorbujúce tepelnú energiu z pôdy. Vyžadujú veľkú plochu, ale sú relatívne jednoduché na inštaláciu.
- Geotermálne sondy: Vertikálne alebo šikmé vrty do hĺbky 40 až 100 metrov, ktoré získavajú tepelnú energiu z väčšej hĺbky. Vyžadujú menšiu zastavanú plochu, ale náročnejšie plánovanie a realizáciu.
Tepelné čerpadlá zem/voda vo všeobecnosti dosahujú vyššiu účinnosť v porovnaní so vzduchovými čerpadlami, avšak plánovanie je náročnejšie.
Tepelné čerpadlá voda/voda
Podzemná voda je vynikajúcim zdrojom energie s konštantnou teplotou nad desať stupňov Celzia počas celého roka. Na jej využitie je potrebný systém vrtov pozostávajúci z výtlačných a vratných studní. Kľúčovým aspektom je ochrana vody a zloženie vody môže mať vplyv na bezproblémovú a efektívnu prevádzku.
Zásobník ľadu
Koncept zásobníka ľadu kombinuje energiu zo vzduchu a geotermálnu energiu, pričom môže využívať aj slnečné žiarenie. Cisterna naplnená vodou, zakopaná tesne pod povrchom, slúži ako zdroj tepla. V lete sa môže využívať aj na prirodzené chladenie.
Systémy akumulácie a technické miestnosti
Pre zabezpečenie optimálnej prevádzky tepelného čerpadla, najmä minimalizáciu počtu zapnutí kompresora a zabezpečenie minimálneho objemového toku, sa do systému zaraďuje akumulačná nádoba. Jej veľkosť a umiestnenie závisí od zložitosti vykurovacieho/chladiaceho systému.
V prípade prípravy teplej vody je nevyhnutné použiť zásobník s dostatočnou odovzdávacou plochou zabudovaného výmenníka tepla. Pre rodinné domy sa zvyčajne odporúča objem okolo 300 litrov.

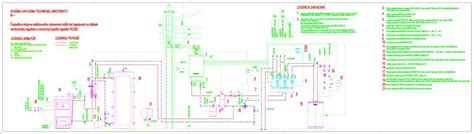

Pri návrhu technickej miestnosti pre splitové tepelné čerpadlá vzduch-voda je potrebné zohľadniť aj priestor pre ďalšie príslušenstvo, ako sú expanzné nádoby, čerpadlové skupiny či rekuperačné jednotky. Odporúča sa konzultácia s projektantom vykurovania ešte pred stanovením plochy technickej miestnosti.
Príklady konfigurácií technických miestností:
- Systém so splitovým tepelným čerpadlom vzduch/voda (napr. Viessmann Vitocal 200-S): Použitie zásobníka Viessmann Vitocell 100-W (300 l) pre teplú vodu a malej 46 l akumulačnej nádoby pre podlahové vykurovanie.
- Kompaktné tepelné čerpadlo (napr. Viessmann Vitocal 222-S): So zabudovaným zásobníkom teplej vody (220 l) a možnosťou inštalácie malej 40 l akumulačnej nádoby zo zadnej strany pre úsporu miesta.
- Systém s delením domu na zóny: Vyžaduje akumulačnú nádobu ako oddeľovací prvok (napr. Viessmann Vitocell 100-E s objemom 200 l) a čerpadlové skupiny.
- Systém s rekuperačnou jednotkou: Pre moderné nízkoenergetické domy, napr. s kompaktným tepelným čerpadlom Vitocal 222-S a rekuperačnou jednotkou Viessmann Vitovent 300-F.
Pri splitových tepelných čerpadlách vzduch/voda je nutné myslieť na možný únik chladiva a potenciálne potrebu zväčšenia objemu miestnosti v súlade s novými ekologickejšími normami pre chladivá. Taktiež je potrebné zohľadniť smer a dosah prúdu studeného vzduchu z vonkajšej jednotky.
Špecifické aplikácie a produkty Viessmann
Tepelné čerpadlá na prípravu teplej vody
Tieto jednotky sú navrhnuté výhradne na ohrev vody a môžu využívať recirkulačný alebo odvádzaný vzduch ako zdroj tepla. Pri využití recirkulačného vzduchu zároveň odvlhčujú miestnosť, čím predchádzajú vzniku plesní. S vhodnými komponentmi môžu optimálne využívať aj solárnu energiu z fotovoltických systémov.
Tepelné čerpadlá na prípravu teplej vody majú nízke investičné a prevádzkové náklady, nevyžadujú komín ani plynovú prípojku, a šetria životné prostredie aj peňaženku.
Veľké tepelné čerpadlá pre komerčné a priemyselné využitie
Viessmann ponúka vysokoúčinné systémy určené pre trvalo vysoké požiadavky, s výkonovými radmi od 50 do 600 kW a schopnosťou pracovať s vysokými teplotami prúdenia až do 90 °C. Ako zdroje tepla môžu slúžiť zem, podzemná voda, odsávaný vzduch, ale aj odpadové teplo z priemyselných procesov. Tieto systémy je možné kombinovať so zásobníkmi ľadovej energie pre maximálnu efektivitu.
Veľké tepelné čerpadlá sa dajú úspešne kombinovať aj s existujúcimi vykurovacími systémami, napríklad plynovými kotlami, kde tepelné čerpadlo preberá základné zaťaženie a kotol pokrýva špičky.
Plánovanie a poradenstvo
Pri výbere a návrhu tepelného čerpadla je kľúčové komplexné plánovanie a poradenstvo s odborníkom. Je potrebné zodpovedať si viacero otázok týkajúcich sa:
- Typu budovy: Novostavba, rekonštrukcia, rodinný dom, bytový dom, komerčný objekt.
- Dostupnosti zdrojov tepla: Možnosť inštalácie zemných kolektorov/vrtov, prístup k podzemnej vode, dostatočný priestor pre vonkajšiu jednotku.
- Potreby tepla a chladu: Tepelné straty budovy, požiadavky na komfort.
- Existujúcich systémov: Možnosť integrácie s aktuálnym vykurovacím systémom.
- Osobné preferencie: Požiadavky na hlučnosť, priestorové nároky, ekologické aspekty.
Výpočet celkovej potreby energie a optimálneho nastavenia systému, vrátane zohľadnenia celoročnej prevádzky a koeficientu COP, je základom pre maximálnu efektivitu a úsporu nákladov.
