Optimálne Nastavenie Vzduchu pre Efektívne Kúrenie v Kotli

Správne nastavenie vzduchu je kľúčové pre optimálnu prevádzku akéhokoľvek vykurovacieho kotla, či už ide o plynový, peletový alebo drevoplynový systém. Zabezpečuje nielen maximálnu účinnosť spaľovania a tým aj nižšiu spotrebu paliva, ale predovšetkým zvyšuje bezpečnosť celej vykurovacej sústavy. Nesprávny prívod vzduchu môže viesť k neúplnému spaľovaniu, tvorbe nebezpečného oxidu uhoľnatého, zníženiu výkonu alebo dokonca k rizikovým situáciám.

Bezpečnosť a Technické Požiadavky na Inštaláciu Kotla

Zemný plyn predstavuje vo väčšine prípadov najlacnejší zdroj energie pre autonómne vykurovanie a prípravu teplej úžitkovej vody. Je však nevyhnutné si uvedomiť, že tento zdroj energie je vysoko výbušný. Nesprávna inštalácia a pripojenie plynového kotla môže viesť k vážnym problémom. Preto je kľúčové dôkladne sa oboznámiť s požiadavkami na inštaláciu plynových kotlov, predpismi a pravidlami.

Požiadavky na Priestor a Miestnosť

Pred samotnou inštaláciou vykurovacieho kotla je potrebné si dôkladne preštudovať požiadavky na miestnosť, v ktorej bude kotol umiestnený. Len dodržiavaním stanovených noriem je možné zabezpečiť bezpečnú prevádzku plynových spotrebičov. Pracovníci plynární navyše nepripoja zariadenie k plynovému potrubiu, ak nie sú splnené správne podmienky inštalácie.

Cieľom pravidiel stavebných predpisov pre inštaláciu plynových zariadení v kuchyniach a kotolniach je zvýšenie bezpečnosti prevádzky. Zanedbanie týchto pravidiel môže viesť k vážnym následkom. Metán a propán-bután, ktoré sa spaľujú v domácich kotolniach, sú výbušné. V prípade úniku a nahromadenia plynu v miestnosti hrozí explózia s rozsiahlymi škodami.

Podľa stanovených pravidiel môžu byť plynové kotly inštalované v rôznych priestoroch:

• V kuchyniach bytov a rodinných domov.
• V suteréne a podkroví rodinných domov.
• V garáži a malej dielni.
• V samostatnej budove alebo priamo v obytnej budove ako špecializovaná kotolňa.

Ak inštaláciu vykonáva súkromná osoba pre autonómny systém vykurovania a/alebo prípravy teplej úžitkovej vody, kontrolu súladu priestorov s normami a správnosti pripojenia kotla zabezpečí organizácia dodávajúca plyn. V prípade zistenia nedostatkov plynári nepripoja zariadenie k potrubiu. Domáce plynové kotly sa nesmú inštalovať vo vlhkých priestoroch, ako sú kúpeľne a toalety, ani v obývacích izbách a chodbách.

Technické Požiadavky na Kotolne a Kuchyne

Pre správnu funkciu plynového kotla je nevyhnutný neustály prísun kyslíka na úplné spálenie plynu, a to buď cez koaxiálne potrubie, alebo cez dvere či okno pece. Akékoľvek odchýlky od normy môžu viesť k vypnutiu zariadenia až do odstránenia nedostatkov. Je preto nevyhnutné dbať na dodržiavanie všetkých pravidiel, aby nedošlo k strate tepla a teplej úžitkovej vody.

Kotolňa, ktorá je pristavaná alebo umiestnená vo vnútri rodinného domu, musí byť postavená z nehorľavých materiálov, ako je tehla alebo betón. V domácich kuchyniach je možné inštalovať kotly s výkonom do 60 kW. Plynári však často povoľujú montáž zariadení len do 35 kW. Toto obmedzenie často nesúvisí s bezpečnostnými normami, ale skôr s technickými špecifikáciami pripojenia k plynovodu, kde niektoré potrubia nemusia byť schopné zabezpečiť dostatočný prietok paliva pre výkonnejšie zariadenia. Nástenný kotol je možné v kuchyni namontovať iba na prázdnu stenu z ohňovzdorných materiálov. Priečky z dreva a sadrokartónu nie sú pre tento účel vhodné.

Požiadavky na kuchyňu pre plynový kotol:

• Objem: minimálne 15 m³.
• Okná: s plochou najmenej 0,03 m² na meter kubický miestnosti, s otváracími krídlami alebo ventilačnými mriežkami.
• Vetranie: s prirodzeným prítokom a trojnásobnou výmenou vzduchu za hodinu (minimálne 100 m³ za hodinu).

Pri montáži kotla na stenu je potrebné dodržať minimálnu vzdialenosť 0,5 metra od stropu a stien a 0,8 metra od podlahy. Materiály ako sadrokartón, plasty, SIP alebo MDF nie sú povolené na montáž priamo na stenu. Zariadenie je možné montovať na priečky z guľatiny alebo nosníkov, avšak iba s izoláciou z nehorľavého azbestu alebo kovu s hrúbkou minimálne 3 mm. Inštalácia plynového kotla v kuchyni, ktorá je súčasťou otvoreného priestoru (štúdia) kombinovaného s obývacou izbou, je zakázaná. Podľa noriem GOST a SNiP je inštalácia plynového kotla povolená výhradne v nebytových priestoroch.

Normy pre Vetranie a Prívod Spaľovacieho Vzduchu

Plynová kotolňa súkromného domu musí byť nevyhnutne vybavená vetraním v súlade so štátnymi normami a predpismi (SNiP). Skvapalnený a zemný plyn môžu spôsobiť požiar alebo výbuch, preto sú v prevádzkových priestoroch kladené zvýšené bezpečnostné požiadavky. Dodržiavanie všetkých štandardov vetrania je povinné a malo by sa zohľadniť pri projektovaní rodinného domu alebo pri výbere miestnosti pre kotolňu.

Aj malé množstvo oxidu uhoľnatého môže zhoršiť samopocit obyvateľov. Chronická únava, bolesti hlavy a očí sú len minimálnymi prejavmi u ľudí, ktorí pravidelne vdychujú produkty spaľovania. Nemenej nebezpečný je aj výbušný a horľavý plyn. Nesprávne navrhnuté vetranie nielenže ohrozuje ľudské životy a zdravie, ale tiež znižuje výkon zariadenia. Prevádzka plynového kotla je možná len pri konštantnom prívode kyslíka do kotla a včasnom odvádzaní produktov spaľovania. Pri nedostatku vzduchu palivo horí horšie. Ak kotol spotrebuje rovnaké množstvo plynu, v slabo vetranej miestnosti vyprodukuje menej tepla. Slabé odsávacie vetranie v kotolni s podlahovým plynovým kotlom vedie k hromadeniu splodín horenia a sadzí vo vnútri zariadenia, zmenšeniu priemeru vzduchotechnických potrubí, zhoršeniu ťahu a odvádzaniu časti spalín do miestnosti.

Prívod Spaľovacieho Vzduchu do Kotla

• Závislý na vzduchu v miestnosti: Kotol nasáva okolitý vzduch, preto musí byť do miestnosti zabezpečený prívod vonkajšieho vzduchu cez neuzatvárateľnú mriežku predpísaného prierezu. V zime nasávaný studený vzduch ochladzuje interiér, čo je neprijateľné napríklad pri inštalácii kotla v kúpeľni.
• Nezávislý na vzduchu v miestnosti: Vzduch sa privádza do kotla koaxiálnym potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Existuje viacero variantov, napríklad odvod spalín a nasávanie vzduchu cez strechu alebo cez stenu s využitím koaxiálneho spalinovodu.

Vetranie Kotolne Podľa Noriem SNiP

Všetky požiadavky na vetranie plynovej kotolne sú stanovené v norme SNiP 2.04.05 a II-35. V plynovej kotolni musí byť zabezpečené vetranie, pričom výstup vzduchovodu je umiestnený na strope. V blízkosti komínového kanála sa prerazí ďalší, vzdialený 30 cm, ktorý slúži na čistenie komína. Prívod vzduchu je zabezpečený z ulice ventilačným potrubím alebo z priľahlej miestnosti cez otvory v spodnej časti dverí.

Výpočet prívodu vetracieho vzduchu sa vykonáva na základe výkonu kotla:

• Prítok z ulice: na 1 kilowatt energie - od 8 cm² vzduchu.
• Prítok zo susednej miestnosti: na 1 kilowatt energie - od 30 cm² vzduchu.

Prirodzené a Umelé Vetranie

Zvyčajne sa na vetranie plynovej kotolne v súkromnom dome používa prirodzený ťah. Pri kotle s výkonom do 30 kilowattov je na prítok dostatočný prieduch vzduchu s priemerom 15 cm. Do prieduchu vzduchu je vložená plastová rúrka, z vonkajšej strany je vstup zakrytý kovovou sieťkou proti hlodavcom a nečistotám. Vo vnútri je na potrubí upevnený spätný ventil, ktorý zabraňuje nasávaniu vzduchu z ulice. Odsávanie je tiež riešené individuálne. Na hornom konci komína je upevnený dáždnik, ktorý ho chráni pred dažďom a snehom. Niektorí majitelia inštalujú na komín aj spätný ventil, aby sa zabránilo vnikaniu vzduchu do domu. Aby mohol čistý vzduch vstupovať priamo do spaľovacej komory, je prívodné potrubie vzduchu usporiadané za palivovým priestorom. Komín je umiestnený priamo nad kotlom, kde stúpajú spaliny. Toto ventilačné zariadenie pre kotolňu je jednoduché na vykonanie a vo väčšine prípadov efektívne. Jeho hlavnou nevýhodou je však nemožnosť regulácie. Podľa noriem SNiP pre kotolne sa musí vzduch vymieňať trikrát za hodinu, čo pri prirodzenom vetraní nie je možné presne vypočítať.

Ak nie je možné vybaviť systém prirodzeného vetrania v plynovej kotolni, uchýli sa k mechanickému odsávaniu. Umelé vetranie je zabezpečené ventilátormi. Spravidla sa používajú potrubné ventilátory, ktoré sa vyberajú podľa prierezu ventilačných potrubí. Pri výpočte vetrania v kotolni s podlahovým plynovým kotlom sa výkon ventilátora volí s rezervou 20-30% pri maximálnom zaťažení. Výkon závisí aj od počtu ohybov v potrubí, jeho prierezu a dĺžky. Najjednoduchšia metóda výpočtu vlastnými rukami je: (Šírka miestnosti * Výška stropu * Dĺžka miestnosti) * 3 = objem vzduchu, ktorý sa má vymeniť za hodinu. Odborníci odporúčajú používať ventilátory v medených alebo hliníkových plášťoch, ktoré sú odolné voči taveniu a požiaru v kotolniach s podlahovými plynovými kotlami.

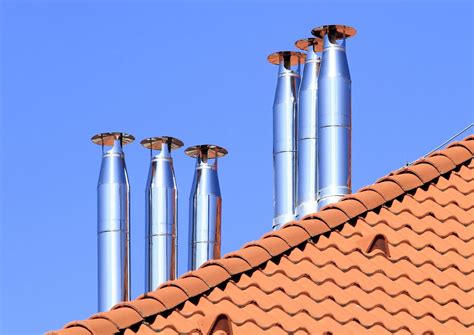

Správny Komín na Vetranie Kotolne

Komín je jedným z najdôležitejších prvkov správneho ventilačného zariadenia pre kotolňu. Jeho konštrukcia si zaslúži osobitnú pozornosť. Normy SNiP pre kotolne sa vzťahujú aj na komíny:

• Komín nesmie prepúšťať plyn a dym. Do vzduchu kotolne by sa nemali dostať žiadne splodiny horenia. Na zvýšenie tesnosti komína sa niektorí majitelia rozhodnú omietnuť ho alebo vložiť azbestocementovú rúru do kovovej rúry.
• Priemer komína závisí od výkonu kotla.
• Komínové potrubie musí presahovať úroveň strešného hrebeňa, aby bol zabezpečený dostatočný ťah. Vývod komína by mal byť 2-5 metrov nad hrebeňom strechy, inak hrozí spätné nasávanie.
• Priemer ventilačného komína v plynovej kotolni musí byť väčší ako priemer komína samotného kotla a závisí od jeho výkonu. Môžu sa použiť nasledujúce proporcie: pri výkone kotla 24 kW - priemer 120 mm; pri 30 kW - 130 mm; pri 40 kW - 170 mm; pri 55 kW - 190 mm; pri 80 kW - 220 mm; pri 100 kW - 230 mm.

Pre tých, ktorí sa rozhodnú vybaviť vetranie kotolne vlastnými rukami, platia jednoduché pravidlá: Časť komínového potrubia je uvedená v dokumentácii kotla. Komín sa vyrába z plechu (pozinkovaného alebo nerezového). Má kruhový prierez rovnakého priemeru po celej dĺžke a kontrolné okno na čistenie. Komín by nemal mať viac ako tri zákruty alebo ohyby.

Princípy Regulácie Spaľovania a Teploty

Synonymom hospodárneho vykurovania sú moderné kondenzačné plynové kotly s rozsiahlymi regulačnými možnosťami. Moderný kotol v spolupráci s termostatom dokáže riadiť všetky prvky vykurovacej sústavy tak, aby zachoval tepelný komfort v interiéri pri čo najnižšej spotrebe plynu.

Typy Regulácie Teploty

• Regulácia skokovou zmenou množstva vykurovacej vody: Teplota interiéru sa mení skokovou reguláciou množstva vykurovacej vody, teplota vody sa nemení. Príkladom je bežná regulácia pomocou nastavenia požadovanej teploty na priestorovom termostate. Výhodou sú nízke náklady na inštaláciu, nevýhodou je vyššia spotreba energie (plynu).
• Regulácia zmenou teploty vykurovacej vody: Mení sa nielen množstvo, ale priamo teplota vykurovacej vody. Príkladom je tzv. ekvitermická regulácia, ktorá nastavuje teplotu vody automaticky na základe aktuálnej interiérovej a exteriérovej teploty (využíva na to snímač na vonkajšej stene budovy). Ekvitermická regulácia je najúspornejšia, kotol i termostat ju však musia podporovať.

Správne Nastavenie Termostatu a Smart Regulácie

Centrom regulácie moderného vykurovacieho systému je termostat. Moderné termostaty sú naprogramované tak, aby zabezpečili optimálny chod kotla pri zachovaní tepelného komfortu domu. Aby však bolo vykurovanie čo najefektívnejšie a najúspornejšie, musí byť celý vykurovací systém vrátane termostatu správne nastavený. Z praxe vyplýva, že približne 3 zo 4 termostatov nie sú nastavené správne. Obzvlášť náročné je vyladenie ekvitermickej regulácie, pri ktorej sa nastavujú tzv. ekvitermické krivky. Nastavenie klasického termostatu pozostáva z voľby základných požadovaných teplôt. Samozrejmosťou pri takmer každom termostate je programovanie časových intervalov - denných alebo týždenných.

Revolúciu do sveta vykurovania priniesli smart regulácie a termostaty, ktoré výrazne zjednodušujú nastavovanie i používanie. Dokážu sa nastaviť automaticky na základe vašich odpovedí na niekoľko otázok. Tým zabezpečia spínanie plynového kotla v ideálnych intervaloch, aby ste dosiahli požadovanú teplotu presne vtedy, keď ju potrebujete.

Nastavenie Vzduchu pre Špecifické Typy Kotlov

Nastavenie Plynového Kotla (napr. Fondital)

Pred začatím akejkoľvek práce s plynovým kotlom sa uistite, že ste odpojili plyn a elektrinu. Ak si nie ste istý, ako postupovať, zavolajte kvalifikovaného technika.

1. Základné nastavenie: Nájdite hlavný vypínač a zapnite kotol. Tlakový spínač by mal ukazovať tlak v systéme medzi 1 a 1,5 bar. Ak je tlak nižší, je potrebné doplniť vodu do systému. Pomocou termostatu nastavte požadovanú teplotu vykurovania.
2. Nastavenie horáka: Nájdite vzduchový otvor a pomocou skrutkovača ho upravte, aby bol plameň horáka stabilný a modrý. Nastavením plynového ventilu upravte veľkosť plameňa horáka podľa potreby. Skontrolujte tlak plynu na regulátore. Musí zodpovedať hodnote uvedenej v návode na obsluhu.
3. Nastavenie cirkulačného čerpadla: Nastavte rýchlosť cirkulačného čerpadla podľa potreby. Vyššia rýchlosť znamená rýchlejšie ohrievanie, ale aj vyššiu spotrebu energie. Uistite sa, že cirkulačné čerpadlo sa otáča správnym smerom.
4. Nastavenie tepelného výmenníka: Pravidelne čistite tepelný výmenník od prachu a nečistôt. Odvzdušnite systém pomocou odvzdušňovacích ventilov, aby ste odstránili vzduch zo systému.
5. Nastavenie regulátora: Nastavte denný program regulátora tak, aby sa kotol zapínal a vypínal podľa vašich potrieb. Nastavte požadovanú teplotu v miestnosti. Zoznámte sa so všetkými funkciami regulátora, ako napríklad funkciou odchodu, anti-zamrznutia, atď.

Pravidelne kontrolujte kotol a vykonávajte údržbu podľa návodu na obsluhu. Vymeňte filtre a iné komponenty, keď je to potrebné. Zavolajte kvalifikovaného technika, ak máte problémy s nastavením kotla alebo ak si nie ste istý, ako postupovať.

Nastavenie Automatického Kotla na Pelety

Nastavenie kotla na pelety je veľmi dôležité. V prvom rade je nutné si uvedomiť, že automatické kotly na pelety fungujú v modulačnom režime. Stanovíme maximálne dávkovanie a minimálne dávkovanie paliva a tomu úmerné otáčky ventilátora pre minimálny a maximálny výkon kotla. Na moderných automatických kotloch je možné upravovať dávkovanie peliet a otáčky ventilátora ručne.

Farba plameňa je dôležitým indikátorom:

• Plameň má byť žlto-oranžový.
• Ak stmavne do tmavočervena, znamená to, že nemá dostatok vzduchu.
• Ak je plameň svetlý, agresívny a prská, nadbytok spaľovacieho vzduchu spôsobí padanie peliet do popolníka.

Regulácia kotla na tuhé palivo sa dá zabezpečiť pomocou regulátora ťahu nainštalovanom na kotli. Niektoré kotly tiež umožňujú automatickú korekciu spaľovania pomocou lambda sondy. Lambda sonda detekuje zvyškový kyslík a automaticky upravuje množstvo paliva a vzduchu, ktorý ide do kotla tak, aby udržala zvyškový kyslík na požadovaných hodnotách. Ideálna hodnota zvyškového kyslíka sa odlišuje podľa typu kotla. Je dobré si pamätať, že ani lambda sonda nie je stopercentný ukazovateľ, nie je napríklad schopná upraviť spaľovanie na základe typu používaných peliet. Optimálne nastavenie spaľovania automatického kotla odporúčame vždy konzultovať s inštalatérom, ktorý sa na daný typ kotla špecializuje a školí.

Nastavenie Vzduchu pre Drevoplynové Kotly (napr. Atmos DC)

Vykurovanie drevoplynovými kotlami si vyžaduje špecifické nastavenia pre dosiahnutie optimálneho výkonu a účinnosti. Skúsenosti užívateľov s kotlami ako Atmos DC25GD, DC25S alebo DC32S poukazujú na niekoľko kľúčových oblastí.

Nastavenie Primárneho a Sekundárneho Vzduchu

Nastavenie primárneho a sekundárneho vzduchu je často predmetom experimentovania. Mnohí užívatelia sa zhodujú, že spočiatku s ním "laborovali," ale nakoniec sa vrátili k továrnym nastaveniam, ktoré sa ukázali ako efektívne. Pre presné vyladenie sa odporúča nechať nastavenie seřídit odborníkom s meracím aparátom podľa spalin.

Vplyv Paliva a Jeho Vlhkosti

Typ paliva má znatelný vplyv na výkon kotla. Pri smreku je výstupná teplota z kotla zvyčajne okolo 80-83 °C, zatiaľ čo pri bukovom dreve dosahuje 84-87 °C. S bukom je možné ľahšie dosiahnuť cieľovú výstupnú teplotu okolo 90 °C. Je dôležité používať suché drevo s vlhkosťou približne 15-20 %, inak môže byť výkon kotla výrazne znížený.

Teplota Vratnej Vody a Čerpadlá

Optimálna teplota vratnej vody do kotla by sa mala pohybovať okolo 72-75 °C. V krátkom kotlovom okruhu je často používaný trojcestný ventil s patrónou na 75 °C. Niektorí užívatelia uvádzajú, že rozdiel medzi spiatočkou a teplotou na kotli by mal byť približne 15 °C. Ak čerpadlo v krátkom okruhu beží na minimálnu rýchlosť podľa inštrukcií inštalatéra, je možné zvážiť zvýšenie jeho rýchlosti, čo by mohlo viesť k zvýšeniu výkonu kotla. Pri spustení kúrenia do trubiek po dosiahnutí vyššej teploty kotla (napr. 87 °C) môže teplota kotla spadnúť (napr. na 83 °C), čo indikuje odber studenej vody zo systému, čo by sa nemalo stávať. Čerpadlá sa obvykle zapínajú na malom okruhu pri 72 °C a do radiátorov pri 75 °C.

Teplota Spalín a Regulátor Ťahu

Teplota spalín je dôležitým ukazovateľom správneho spaľovania. Pre niektoré kotly Atmos DC je optimálna teplota spalín pri menovitom výkone okolo 132 °C, zatiaľ čo iné modely môžu dosahovať hodnoty 225-230 °C. Nastavenie príliš nízkej hodnoty spalín môže brzdiť výkon kotla. Pri zátopu môžu byť nastavené vyššie hodnoty (napr. 280 °C), ktoré sa počas prevádzky ustália (napr. na 240 °C).

Pre komíny s vyšším ťahom (napr. nerezová vložka 180 mm, výška 9 m) je regulátor komínového ťahu nevyhnutnosťou. Bez neho môžu teploty spalín presiahnuť 200 °C, s regulátorom je možné ich udržať v rozsahu 130-160 °C. Vyšší ťah môže paradoxne znižovať výkon, pretože príliš rýchly odvod spalín znamená kratší čas odovzdávania tepla výmenníku kotla.

Zapojenie Akumulačných Nádrží

Pre optimálne nabíjanie a vybíjanie akumulačných nádrží (napr. 2x800l alebo 2x1000l) sa odporúča sériové zapojenie namiesto paralelného. Paralelné zapojenie môže viesť k nerovnomernému vrstveniu teplej vody a problémom s natápaním a vybíjaním. Pri sériovom zapojení by mala byť prvá nádrž napojená na vrchlík pre efektívnejšie natápanie. Akumulačné nádrže by sa mali nabíjať ideálne na 90 °C. Kotol s výkonom 25 kW by mal natopiť jednu 800l nádrž za približne 2,2 hodiny, obe nádrže za 4,4 hodiny, ak je výkon smerovaný čisto do nádrží. Ak zároveň prebieha vykurovanie domu, doba natápania sa predĺži.

Typické Prevádzkové Problémy

• Decht: Tvorba dechtu na hornej klenbe a zadnej stene spaľovacej komory vo forme pľuzgierov, ktoré sa lúpu, je údajne sprievodným javom splynovania dreva.
• Dym z prikladacej komory: Pri otváraní prikladacej komory môže unikať dym do kotolne, aj keď ventilátor beží a klapka je otvorená. Je to bežný jav, na ktorý si mnohí užívatelia zvykli a odporúčajú počkať približne 20 sekúnd po vytiahnutí klapky.

Regulačné Systémy

Na riadenie vykurovania a monitorovanie kotla sa používajú rôzne regulácie, ako napríklad Atmos ACD 01, Attack PID Profi alebo ADEX. Tieto systémy dokážu riadiť otáčky ventilátora, výkon kotla a teplotu vody do domu (napr. 55 °C) v závislosti od nastavených parametrov a vonkajších podmienok.
