Vzduchotechnika je neoddeliteľnou súčasťou moderných budov, od nákupných centier a administratívnych objektov až po priemyselné haly a dátové centrá. Jej hlavnou úlohou je zabezpečiť výmenu a úpravu vzduchu v interiéri tak, aby boli zachované zdravé a komfortné podmienky pre ľudí aj technológie. Aby mohol vzduchotechnický systém správne fungovať, pozostáva z viacerých technických komponentov, ktoré spolu tvoria funkčný celok. Každý systém vzduchotechniky, bez ohľadu na veľkosť alebo typ budovy, má niekoľko základných komponentov, ktoré zabezpečujú nasávanie, distribúciu, úpravu a odvádzanie vzduchu.
Základné komponenty vzduchotechnického systému
Vzduchotechnický systém je zložený z viacerých kľúčových prvkov, ktoré spolupracujú na zabezpečení optimálnych podmienok v interiéri.
- VZT jednotka: Centrelny prvok systému, ktorý zabezpečuje kompletnú úpravu privádzaného aj odvádzaného vzduchu - od filtrácie, cez ohrev a chladenie, až po rekuperáciu tepla. Skladá sa z viacerých modulov: modul nasávania, filtračný modul, ohrevný a chladiaci register, sekcia ventilátorov a rekuperačný výmenník.
- Vzduchovody: Tvoria rozvodnú sieť pre transport vzduchu medzi jednotkou a miestnosťami. Môžu byť vyrobené z pozinkovaného plechu, plastu alebo hliníka. Rozdeľujú sa na hlavné (zavedenie vzduchu z jednotky) a vetvové (rozvod do miestností). Pre optimálnu funkciu môžu byť tepelne a akusticky izolované.
- Ventilátory: Pohonná sila systému, zabezpečujú prúdenie vzduchu a udržiavajú požadovaný tlak. Môžu byť súčasťou centrálnej VZT jednotky alebo inštalované samostatne v potrubí. Moderné ventilátory sú často vybavené reguláciou otáčok.
- Filtre: Kľúčové prvky na zachytávanie nečistôt, prachu, peľu a iných častíc z vonkajšieho aj vnútorného vzduchu.
- Úprava teploty: Zabezpečuje komfort v interiéri úpravou teploty privádzaného vzduchu.
- Úprava vlhkosti: Udržiava optimálnu vlhkosť vzduchu, v zime proti nadmernému suchu a v lete proti nadmernej vlhkosti, často pomocou chladiacich výmenníkov.
- Regulácia prúdenia vzduchu: Zabezpečená pomocou rôznych klapiek, ventilov a tlmičov, často automaticky riadených na základe údajov zo senzorov.
- Vzduchové vyústenia: Koncové prvky ako mriežky, difúzory a anemostaty, cez ktoré sa vzduch privádza alebo odvádza z miestnosti. Pri ich návrhu sa dbá na zabránenie prievanu, hlučnosti a nerovnomernému prúdeniu.
- Automatizovaný riadiaci systém: Moderná vzduchotechnika je vybavená systémom, ktorý sleduje a reguluje všetky procesy - teplotu, vlhkosť, tlak aj kvalitu vzduchu. Tento systém môže byť integrovaný do širšieho systému BMS (Building Management System).
Požiarne klapky: Kľúčový prvok bezpečnosti
Požiarne klapky sú špeciálne navrhnuté komponenty vzduchotechnických systémov, ktorých primárnym cieľom je zabrániť šíreniu ohňa a dymu medzi požiarne úsekmi. Ich funkcia je kritická pre zachovanie bezpečnosti osôb a minimalizáciu škôd pri požiari.
Princíp fungovania požiarnych klapiek
Väčšina požiarnych klapiek pracuje na princípe tepelnej aktivácie. V prípade, že teplota vzduchu v potrubí prekročí stanovenú kritickú hodnotu (typicky 72°C), aktivuje sa termoelektrická poistka. Tá sa rozpustí, čo spôsobí uzavretie klapky. Po uzavretí klapky sa aktivuje tepelne rozťažný, ohňovzdorný materiál, známy ako "palusol". Tento materiál sa vypení a vytvorí úplne vzduchotesné a ohňovzdorné tesnenie, ktoré efektívne bráni ďalšiemu šíreniu dymu a ohňa.

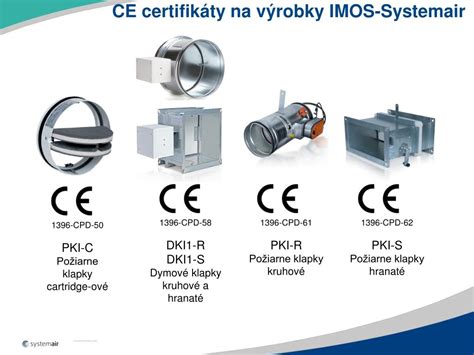

Typy a vlastnosti požiarnych klapiek
Na trhu existuje viacero typov požiarnych klapiek, ktoré sa líšia svojimi parametrami a určením:
Kruhové požiarne klapky France-Air
Tieto klapky sú určené na použitie na hranici požiarneho úseku v klimatizačných a ventilačných systémoch. Sú certifikované podľa normy EN13501-3 a poskytujú požiarnu odolnosť 120 minút. Sú dostupné v rôznych priemeroch, od 100 mm, čo ich robí vhodnými aj pre menšie systémy. Klapky sú vybavené manuálnym pohonom a indikátorom koncovej polohy (verzia FDCU). Minimálna tlaková strata je zabezpečená vďaka tenkej doske klapky, tavnej spojke v jednej rovine s doskou klapky a prenosu sily umiestnenému mimo krytu.
- Dostupné priemery: od 100 mm (napr. D100mm, D125mm, D160mm, D200mm, D250mm, D315mm)
- Požiarna odolnosť: 120 minút
- Certifikácia: EN13501-3
- Konštrukcia: Puzdro z pozinkovanej ocele
- Ovládanie: Manuálne, s indikátorom koncovej polohy (FDCU)
Protipožiarna spätná klapka CTCF90-80mm
Táto klapka je určená pre vzduchotechnické potrubia s malým prierezom a slúži na zabránenie ďalšiemu šíreniu požiaru. Má požiarnu odolnosť 90 minút a je vybavená tavnou poistkou na 70°C. Dve polkruhové spätné klapky sú držané pohromade tepelným uvoľňovacím prvkom.
- Priemer: 80 mm
- Požiarna odolnosť: 90 minút
- Tepelná poistka: 70°C
- Konštrukcia: Dve polkruhové spätné klapky
Požiarna klapka s požiarnou odolnosťou 1,5 hodiny
Tento typ klapky, vybavený hnacím motorom 230V, poskytuje požiarnu odolnosť 1,5 hodiny (90 minút). V prípade prekročenia teploty vzduchu nad 72°C sa termoelektrická poistka rozpustí a klapka sa uzavrie, čím zabráni šíreniu požiaru. Vypenený "palusol" materiál zabezpečuje vzduchotesné a ohňovzdorné tesnenie. Puzdro je vyrobené z pozinkovanej ocele.
- Požiarna odolnosť: 1,5 hodiny (90 minút)
- Napájanie: 230V (hnací motor)
- Tepelná poistka: 72°C
- Tesnenie: Vypenený "palusol"
- Konštrukcia: Puzdro z pozinkovanej ocele
Servopohony pre vzduchotechnické klapky

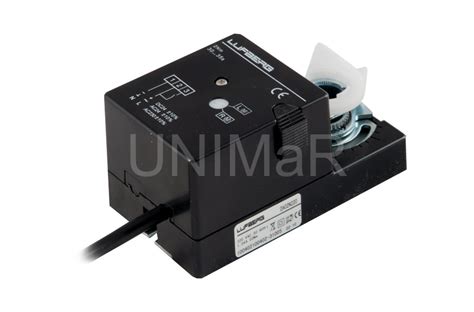

Servopohony sú nevyhnutnou súčasťou moderných vzduchotechnických a klimatizačných systémov. Ich úlohou je prestavovať vzduchotechnické, požiarné klapky alebo armatúry do polohy požadovanej riadiacim systémom.
Princíp a funkcie servopohonov
Servopohony typicky pracujú v rozsahu otáčania 90°, ale existujú aj varianty s 180° alebo 360° rozsahom. Sú vybavené rôznymi typmi ovládania:
- Otvoriť/Zamknúť (2-bodové riadenie): Uzatváracia svorka je pod napätím a pripája sa otváracia svorka cez spínač riadiaceho systému.
- 3-bodové riadenie: V základnom stave nie je žiadna svorka pod napätím, čo umožňuje zastavenie klapky v medzipolohe.
- Spojité riadenie (0-10V): Umožňuje plynulú reguláciu prietoku vzduchu prostredníctvom napäťového signálu. Napríklad 0V zodpovedá 0° natočenia a 10V zodpovedá 90° natočenia. Niektorí výrobcovia ponúkajú aj riadenie prúdovou slučkou (4-20mA).
Servopohony sú často vybavené havarijnou funkciou, ktorá zabezpečí ich prestavenie do počiatočnej polohy v prípade výpadku napájania, napríklad pomocou spätnej pružiny alebo zabudovaného kondenzátora. Táto funkcia je kľúčová pre ochranu proti mrazu či dymu.
Parametre a typy servopohonov
Pri výbere servopohonu je dôležité zohľadniť nasledujúce parametre:
- Krútiaci moment: Hodnoty sa pohybujú od 2 Nm do 40 Nm. Príklady výrobcov a ich rady:
- Belimo: CM (2Nm), LM (5Nm), NM (10Nm), SM (20Nm), GM (40Nm)
- Siemens, ESBE
- Napájanie: Možnosti zahŕňajú 100-240V AC, 24V AC alebo 24V DC.
- Doba behu: Čas potrebný na prestavenie do koncovej polohy.
- Pomocný spínač: Pre signalizáciu polohy alebo iné funkcie.
- Stupeň krytia: Napr. IP 54 pre ochranu proti prachu a vode.
Niektoré servopohony môžu byť vybavené prietokomerom pre presnú reguláciu prietoku vzduchu.
Špecifické rady servopohonov
- Belimo:
- LM-A: Pre klapky do 4 m², jednoduchá priama montáž, ručné prestavenie, nastaviteľný pracovný uhol.
- NM..A: Klapkové pohony s 10 Nm pre klapky do cca 2 m², univerzálny strmeň 8-26 mm. Dostupné varianty ovládania (Otvoriť/Zatvoriť, 3-bodové, spojité, MP-Bus) a napájania (AC/DC 24V, AC 230V).
- Schischek:
- Rady InMax, RedMax, ExMax určené pre rôzne priemyselné prostredia, vrátane zón s nebezpečenstvom výbuchu (zóna 1 a 2).
Firma Bola ponúka montážne sady pre správne upevnenie servopohonov na ventily.
Klapkové pohony pre prestavovanie vzduchotechnických klapiek
Servopohony Belimo sú určené pre prestavovanie vzduchotechnických klapiek vo vzduchotechnických a klimatizačných zariadeniach budov. Hriadeľ uzáveru je možné jednoducho namontovať pomocou univerzálnej svorky a sú dodávané s protiotočným zariadením. Jednoduchá priama montáž na hriadeľ klapky s univerzálnym strmeňom, istenie proti pretočeniu s priloženou poistkou. Ručné prestavenie je možné pomocou samovratného tlačidla. Nastaviteľný pracovný uhol mechanickými dorazmi zaručuje vysokú funkčnú bezpečnosť.
Servopohon Belimo do 4m²: Vhodný pre klapky do 4 m². Hriadeľ uzáveru je možné jednoducho namontovať pomocou univerzálnej svorky. Dodáva sa s protiotočným zariadením. Jednoduchá priama montáž na hriadeľ klapky s univerzálnym strmeňom, istenie proti pretočeniu s priloženou poistkou. Ručné prestavenie je možné pomocou samovratného tlačidla (vyradenie prevodu po dobu stlačenia tlačidla, príp. zostane zaaretovaný). Nastaviteľný pracovný uhol mechanickými dorazmi. Vysoká funkčná bezpečnosť.
Servopohon Belimo do 4m²: Opakované uvedenie pre zdôraznenie dôležitosti a univerzálnosti.
Servopohon Belimo do 4m²: Opakované uvedenie pre zdôraznenie dôležitosti a univerzálnosti.
Klapkový servopohon LM-A: Pre prestavovanie vzduchotechnických klapiek vo vzduchotechnických a klimatizačných zariadeniach budov. Ovládanie signálom DC 0-10V. Vlastnosti: Jednoduchá priama montáž na hriadeľ klapky s univerzálnym strmeňom, istenie proti pretočeniu s priloženou poistkou. Ručné prestavenie je možné pomocou samovratného tlačidla. Nastaviteľný pracovný uhol mechanickými dorazmi. Vysoká funkčná bezpečnosť.
Servopohon Belimo do 4m²: Opakované uvedenie pre zdôraznenie dôležitosti a univerzálnosti.
NM..A klapkové pohony
Pohony NM..A s krútiacim momentom 10 Nm sú určené pre klapky do cca 2 m² s pracovným uhlom až 95°. Ponúkajú univerzálny strmeň (8-26 mm) a sú vhodné pre hriadeľ klapky 8x8 mm. Dostupné sú rôzne varianty ovládania (otvoriť-zatvoriť, 3-bodové, spojité, MP-Bus komunikácia) a napájania (AC/DC 24V, AC 230V), s nastaviteľným pracovným rozsahom a spätným hlásením polohy.
Technická animácia: Ako funguje servomotor
Pomocné spínače a iné príslušenstvo
Pomocný spínač s nastaviteľným spínacím bodom je vhodný pre každý typ klapky (LM..A .., NM..A .., SM..A ..). Pohon je istený proti preťaženiu, nepotrebuje koncové spínače a ostáva automaticky stáť na doraze. Technické špecifikácie uvádzajú krútiaci moment 20 Nm, menovité napätie SF 24- (S2) 24V AC/DC, regulačné pravidlá (náhrada za otvorený zámok) a pomocný spínač 2 x EPU, 1 mA ... 3 (0,5) A, AC 250 V.
Ostatné komponenty a príslušenstvo
Okrem požiarnych klapiek a servopohonov existuje široká škála ďalších komponentov a príslušenstva pre vzduchotechnické systémy:
Spätné klapky a regulátory tlaku
Tieto prvky zabezpečujú správne prúdenie vzduchu, zabraňujú spätnému toku a optimalizujú tlak v potrubí. Niektoré spätné klapky sú vybavené motorom a tlakovým spínačom pre dúchadlové a odsávacie systémy.
Iris klapky
Iris klapky s tlakomerom sú vhodné pre systémy so stredným a vysokým diferenciálom tlaku.
Jednotky úpravy stlačeného vzduchu
Jednotky úpravy stlačeného vzduchu (napr. rad A1) umožňujú regulovať, filtrovať a mazať stlačený vzduch. Môžu pracovať v rozsahu 0,5-8 barov, filtrovať na 5 µm a miešať vzduch. Vzduchové mazanie je vhodné napríklad pri používaní pneumatického náradia. K dispozícii sú náhradné membrány, nádoby a filtračné kazety.
Montážne prvky
Široký sortiment montážnych uholníkov a uhlov pre rôzne typy vzduchotechnických jednotiek a komponentov.
Ceny produktov
V rámci ponuky sú uvedené aj ceny rôznych produktov, vrátane:
- Prierezová klapka s prierezom 0,4 m²: 158,65 € bez DPH 128,98 €
- Klapkový servopohon LM-A: 191,78 € bez DPH 155,92 €
- MG2 pre PVC: 37,60 € bez DPH 30,57 €
- Motor s 10 Nm: 232,04 € bez DPH 188,65 €
- Spätné klapky s motorom a tlakovým spínačom: 408,70 € bez DPH 332,28 €
- Iris klapky s tlakomerom: 22,87 € bez DPH 18,59 €
