Podlahové kúrenie patrí medzi najmodernejšie spôsoby vykurovania v domácnostiach a je u zákazníkov veľmi obľúbené kvôli svojim viacerým výhodám. Ide o nízkoteplotný vykurovací systém, ktorý je preto mimoriadne vhodný pre nízkoenergetické domy. Suchý systém podlahového vykurovania, známy aj ako suchá podlahovka, si získava čoraz väčšiu popularitu vďaka efektívnosti, úspore času a nákladov na montáž.
Princíp fungovania podlahového vykurovania je na prvý pohľad jednoduchý. Základom sú rúrky v podlahe, cez ktoré preteká vykurovacia voda. Tá odovzdáva teplo podlahovej konštrukcii, ktorá ho následne rovnomerne sála smerom nahor do miestnosti. Vďaka veľkým vykurovacím plochám môže podlahové kúrenie pracovať s nižšou teplotou vykurovacej vody v porovnaní s radiátormi, čo znižuje tepelné straty a náklady na vykurovanie. Pri vykurovaní klasickými telesami dochádza k veľkým tepelným stratám cez strechu a okná, pričom v blízkosti telesa je cítiť teplý závan vzduchu, zatiaľ čo ďalej je vzduch studený. Podlahové kúrenie zabezpečuje rovnaký teplotný komfort v rôznych častiach miestnosti.
Výhody suchého podlahového vykurovania
Jednou z hlavných výhod suchého podlahového vykurovania je jeho rýchla montáž a absencia mokrých procesov, ako je betónovanie. To znamená, že po montáži a zaschnutí spojov (po 24 hodinách) nepotrebuje podlaha dlhé vyzrievanie, ako je to v prípade betónových poterov, kde je minimálna doba schnutia 15 dní. Systém suchej podlahovky sa vyznačuje nízkou konštrukčnou výškou a nižšou celkovou váhovou záťažou, čo ho robí ideálnym riešením pre rekonštrukcie a objekty s obmedzenou nosnosťou.
Ďalšou významnou výhodou je kratšia tepelná zotrvačnosť, rýchlejšie nábehové časy a pružnejšia regulácia teploty v miestnosti. Systém suchej podlahovky je tiež vhodný pre rekonštrukcie a všade tam, kde je potrebná flexibilnejšia tepelná reakcia.
Princíp fungovania suchého systému
Systém suchej podlahovky pozostáva z viacerých kľúčových komponentov:
Systémové dosky
Základom systému sú špeciálne systémové dosky, ktoré môžu byť vyrobené z expandovaného polystyrénu alebo iných tvrdých materiálov. Tieto dosky majú predpripravené drážky, do ktorých sa následne ukladajú roznášacie plechy. Existujú rôzne typy systémových dosiek:
- Polystyrénové systémové dosky: Sú balené v balíkoch a majú drážky pre jednoduché uloženie roznášacích plechov. Vrchná vrstva dosiek často obsahuje hliníkové profily pre lepšie rozloženie tepla.
- Systémové tepelnoizolačné dosky IVAR.TR 01-RENOVA: Vyrobené z expandovaného polystyrénu, spĺňajú požiadavky na tepelnú izoláciu a zároveň umožňujú rýchlu a jednoduchú inštaláciu odrazového plechu.
- Sadrovláknité dosky: Používajú sa v systémoch ako IVAR.RENOVA, kde nahrádzajú betónovanie a dosahujú celkovú hrúbku 25 mm.
Roznášacie plechy
Do drážok systémových dosiek sa vkladajú roznášacie plechy (tiež nazývané hliníkové profily alebo odrazové plechy). Tieto plechy slúžia na efektívny odvod tepla z vykurovacej rúrky do vrchnej vrstvy podlahy. Ich úlohou je zabezpečiť čo najväčší kontakt ako s potrubím, tak aj s vrchnou vrstvou podlahy, čím sa maximalizuje prenos tepla.
Rozmer roznášacieho plechu je typicky 1 x 0,3 m. Teoreticky je možné použiť aj hliníkovú fóliu, ale jej nízka hrúbka by neumožnila dostatočný prenos tepla do strán.
Vykurovacia rúrka
Vykurovacia rúrka je základným prvkom systému. V suchých podlahových systémoch sa najčastejšie používajú viacvrstvové kompozitné rúrky, ako napríklad IVAR.ALPEX v rozmere 16x2 mm. Tieto rúrky sú tvorené tromi vrstvami materiálu: vonkajšia a vnútorná vrstva polyetylénu a stredná vrstva z pružného hliníkového jadra, ktoré zabezpečuje tvarovú stabilitu a tesnosť proti difúzii kyslíka.
Rúrka sa vkladá do drážok roznášacieho plechu. Dôležitý je aj rozstup rúrok, ktorý sa najčastejšie volí 125 mm alebo 250 mm. Rozteč 125 mm zabezpečuje mierne vyššie vykurovanie a tvorí zlatý stred medzi množstvom materiálu a komfortom vykurovania.
Vrchná vrstva podlahy
Na systémovú dosku s rúrkami a roznášacími plechmi sa následne kladie vrchná vrstva podlahy. Môže to byť napríklad drevotrieska, OSB dosky, sadrovláknité dosky alebo priamo plávajúca podlaha. Pri ukladaní plávajúcej podlahy priamo na roznášacie plechy nie je zvyčajne problémom rozdiel výšky medzi plechom a miestom bez neho, nakoľko plech je veľmi tenký (0,5 mm). Niekedy sa na plechy dáva aj tenká kročajová izolácia.
Vrchná nosná doska musí spĺňať maximálne bodové a plošné zaťaženie 2 kN. V prípade, že sa používa keramická dlažba, odporúča sa dávať roznášacie plechy do každej druhej drážky.
Princípy ukladania rúrok
Vykurovacia voda v rúrkach môže cirkulovať dvoma hlavnými spôsobmi:
- Do špirály: Vykurovacia voda najprv putuje po špirále do stredu miestnosti a odtiaľ sa vracia vratnou rúrkou po rovnakej trajektórii. Tento spôsob zabezpečuje rovnomernú teplotu od okrajov až po stred miestnosti.
- Do meandrov: Voda putuje z jedného okraja miestnosti na druhý, kde sa oblúkom stáča späť na začiatok, potom opäť na druhý okraj a pod. Pri tomto spôsobe sa voda postupne ochladzuje, takže teplota podlahy nemusí byť taká rovnomerná ako pri špirálovom ukladaní.
Pri oboch spôsoboch je dôležitý rozstup rúrok.

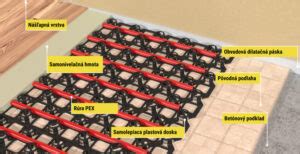

Konštrukcia a montáž suchého podlahového vykurovania
Konštrukcia suchého podlahového vykurovania sa líši od klasického betónového poteru a je vhodná aj pre staršie domy s drevenými konštrukciami. Základom je rovný a pevný podklad, ktorý je potrebné v prípade potreby vyrovnať.
Postup montáže
- Príprava podkladu: Základom je rovná plocha. V prípade betónovej platne je potrebné ju vyrovnať vyrovnávacím posypom alebo zbrúsiť. V starších domoch s drevenými trámami je potrebné zabezpečiť ich pevnosť a zamedziť pruženiu.
- Uloženie systémových dosiek: Na pripravený podklad sa položia systémové dosky s drážkami.
- Vloženie roznášacích plechov: Do drážok systémových dosiek sa založia roznášacie plechy.
- Uloženie potrubia: Vykurovacie rúrky sa vtlačia do drážok roznášacieho plechu v požadovanej rozteči. Na začiatku potrubia sa používa vodiacia lišta a vodiací oblúk na zafixovanie.
- Pripojenie k rozdeľovaču: Po namotaní všetkých okruhov sa potrubie pomocou zverných šróbení pripojí do rozdeľovača. Vstup teplej vody sa upevní tam, kde sú prietokomery a vratná voda pod tým.
- Montáž vrstvy: Na potrubie sa môže v závislosti od systému uložiť napríklad protikročajová fólia, kročajová izolácia alebo priamo vrchná podlahová krytina. V niektorých systémoch sa na roznášacie plechy kladú sadrovláknité dosky s celkovou hrúbkou 25 mm.
- Inštalácia vrchných dosiek: Na pripravenú plochu sa naukladajú vrchné dosky, napríklad drevotrieska alebo OSB dosky s hrúbkou 25 mm.
- Pokládka podlahovej krytiny: Nakoniec sa položí finálna podlahová krytina.
Možnosti použitia a obmedzenia
Suché podlahové kúrenie umožňuje inštaláciu aj do objektov s nízkou konštrukčnou výškou a zníženou váhovou záťažou, čo ho robí ideálnym pre rekonštrukcie. Systém je možné použiť prakticky na akýkoľvek podklad, vrátane drevených konštrukcií.
Pri výbere podlahovej krytiny je potrebné zohľadniť jej tepelnú vodivosť. Najvhodnejšie sú dlaždice, zatiaľ čo laminátové alebo drevené parkety kladú vyšší odpor a koberce pôsobia ako tepelný izolant. V prípade potreby prerobenia staršieho vykurovacieho systému (radiátory s bočným privodom) na podlahové, je nutné oddeliť vodu tak, aby do podlahového kúrenia išla maximálne teplota 55 stupňov Celzia.
Dôležité je tiež správne nastavenie prietokov na rozdeľovači, aby sa zabezpečil rovnomerný prietok na každej vetve, aj keď dĺžka potrubia na jednotlivých vetvách sa líši (napr. 50 m a 80 m).
Cenové aspekty a materiály
Orientačná cena za systém suchého teplovodného podlahového kúrenia sa pohybuje približne od 30-45 eur/m². K tejto cene je potrebné pripočítať cenu za pripojovacie rúrky (okolo 6,5 eur/m), inštalačné dosky (cca 13 eur/m²) a ďalšie potrebné príslušenstvo.
V prípade záujmu o zakúpenie materiálu v hodnote okolo 2000 eur je možné sa informovať o možnostiach úpravy ceny. Systém je možné dodať aj na stavbu, alebo si preň zákazník môže prísť osobne.
