Ventilačná mriežka so spätným ventilom je nevyhnutným a praktickým zariadením pre zabezpečenie správneho vetrania vo vašich priestoroch. Tieto mriežky hrajú kľúčovú úlohu pri udržiavaní zdravej atmosféry, predchádzaní hromadeniu vlhkosti a plesní, a zároveň chránia interiér pred nežiaducimi vonkajšími vplyvmi.
Princíp fungovania ventilačnej mriežky so spätným ventilom

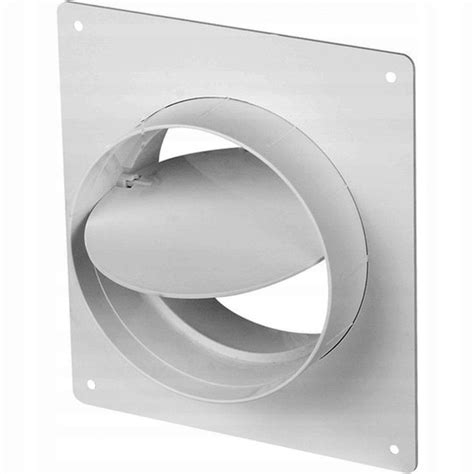

Spätný ventil vo ventilačnej mriežke je navrhnutý tak, aby umožnil smerové prúdenie vzduchu. Odvádzané vzduchové hmoty opúšťajú miestnosť cez dekoratívnu podšívku a pod určitým tlakom prechádzajú cez ventil, čím sa zdvihne jeho klapka. Keď tlak vzduchu klesá, ventil sa automaticky uzavrie. Toto uzavretie pôsobí ako spoľahlivá bariéra proti vnikaniu prachu z ulice, hmyzu a nepríjemných zápachov. Navyše, spätná klapka zabraňuje prieniku vzduchových hmôt a hluku z priľahlých miestností, čo je významná výhoda oproti bežným ventilačným mriežkam bez dodatočnej ochrany.
Princíp spätného ventilu je založený na tom, že sa môže otvoriť v dôsledku nútenej cirkulácie vzdušných hmôt pohybujúcich sa pod určitým tlakom. Keď tlak vzduchu klesá, ventil je uzavretý a pôsobí ako spoľahlivá bariéra proti prachu z ulice, hmyzu a nepríjemnému zápachu.
Konštrukcia a materiály
Vetracia mriežka so spätným ventilom sa zvyčajne skladá z niekoľkých kľúčových komponentov: ochranného krytu, montážnej príruby, predného ozdobného panelu a klapky.
Na výrobu mriežok so spätným ventilom sa primárne používa plast. Tento materiál je preferovaný kvôli prevádzke zariadenia v podmienkach vysokej vlhkosti, kde je použitie kovových komponentov menej praktické. Plastové mriežky sú ľahké, odolné voči korózii, majú dlhú životnosť a sú cenovo dostupné.
Okrem plastu sa pri výrobe mriežok používa aj pozinkovaná oceľ. Kovové modely sú vysoko odolné voči teplu a môžu byť inštalované v horúcich prevádzkach alebo mimo budov. Nevýhodou pozinkovaných výrobkov je ich vyššia hmotnosť a citlivosť na korózne procesy v určitých podmienkach.
Mriežky sa vyrábajú z materiálov, ktoré vynikajú vysokou odolnosťou, dlhou životnosťou, farebnou stálosťou a nepodliehajú korózii. Materiály ako hliník, nerez alebo kvalitné plasty dokážu dlhodobo zvládať UV žiarenie, znečistenie z odvádzaného vzduchu, teplotné výkyvy a ďalšie vonkajšie podmienky.
Typy ventilačných mriežok so spätným ventilom
Ventilačné mriežky so spätným ventilom sa klasifikujú podľa viacerých kritérií, pričom hlavným je typ blokovacieho zariadenia.
Podľa typu blokovacieho zariadenia
- Jednokrídlové gravitačné modely: Tieto mriežky majú jednoduchý dizajn s blokovacím prvkom kruhového alebo obdĺžnikového tvaru, ktorý je excentricky umiestnený na osi. Prúdenie vzduchu z miestnosti vytvára tlak na pracovné krídlo, čím sa otvorí. Princíp ich činnosti je založený na využití gravitácie na uzavretie listu, čo ich robí jednoduchými a spoľahlivými. Tieto modely sú vhodné pre systémy s prirodzenou cirkuláciou vzdušných hmôt. Gravitačné modely sú dostupné v dvoch verziách: s osou upevnenia krídla mierne posunutou vzhľadom na stred potrubia, alebo s prídavným protizávažím.
- Lamelové (petal) modely: Tieto modely pripomínajú štruktúru žalúzií a vyznačujú sa dlhou životnosťou, malými rozmermi a vynikajúcim uzatváracím účinkom. Princíp ich činnosti je podobný princípu fungovania gravitačných mriežok a je založený na vlastnej gravitácii. Sú určené pre inštaláciu do vonkajších častí ventilačných systémov.
- Membránové zariadenia: Toto je jeden z najbežnejších typov mriežok, kde úlohu ventilu plní membrána. Membránové ventily reagujú na mierne zvýšenie tlaku vzduchu a ľahko sa otvárajú. V prípade zvýšenia tlaku vzduchových prúdov sú tieto modely vystužené výstuhami, na ktorých sa membránová priehradka opiera pri nadmernom ťahu.
- Dvojkrídlové pružinové modely: Tieto klapky majú dvojkrídlovú konštrukciu. Sklápacie krídla sa rýchlo zložia a sú dodatočne upevnené pružinou. Tieto modely sú síce o niečo drahšie, ale môžu byť inštalované v akejkoľvek polohe.
Montáž ventilačných mriežok
Vďaka jednoduchej konštrukcii a nízkej hmotnosti mriežok je ich inštalácia možná aj nezávisle. Proces montáže zvyčajne zahŕňa:
- Pripojenie k potrubiu: Mriežka sa pripojí k vzduchovému potrubiu pomocou montážnej príruby, ktorá je k dispozícii v rôznych veľkostiach a je kompatibilná so všetkými typmi vzduchových potrubí.
- Upevnenie na nosnú plochu: Ďalším krokom je upevnenie mriežky na povrch steny, ktorý môže byť vykonaný pomocou samorezných skrutiek alebo hmoždiniek. Výber upevňovacieho prvku závisí od hmotnosti modelu a materiálu steny budovy.
- Testovacie spustenie: Po umiestnení mriežky na miesto je možné pristúpiť k testovaciemu spusteniu zariadenia.
Inštaláciu mriežok je možné vykonať zo strany miestnosti alebo na vonkajšej stene budovy. Jednoduchá inštalácia a nenáročnosť v starostlivosti robia tieto mriežky jedným z najpraktickejších zariadení tohto typu.
Inštalácia prívodných štrbín vzduchu
Ventilačné mriežky sú dôležitou súčasťou odvetrávania a prívodné štrbiny vzduchu sú základnými komponentmi mechanických (MEV), hybridných a prirodzených ventilačných systémov. Ich inštalácia musí byť precízna, aby sa zaručilo optimálne fungovanie.
Inštalácia v systémoch MEV (mechanické nútené vetranie)
Správne vetranie v systémoch MEV je zabezpečené prívodnými štrbinami vzduchu inštalovanými v „suchých“ miestnostiach (spálne, kancelárie, obývacia izba) pre prívod čerstvého vzduchu a odsávacími mriežkami v „mokrých“ miestnostiach (kuchyňa, kúpeľňa, toalety) na odvádzanie znečisteného vzduchu.
Podľa konfigurácie obydlia môžu byť prívodné štrbiny vzduchu inštalované do okien, cez roletové kastlíky alebo priamo do steny. Inštalácia sa môže líšiť v závislosti od krajiny a jej predpisov, ktoré často stanovujú minimálne prietoky vzduchu.
Inštalácia do okien
Prívodná štrbina vzduchu sa skladá z dvoch komponentov: regulačnej štrbiny umiestnenej na vnútornej strane (často na krídle okna) a vonkajšieho krytu na ráme okna zvonku. Vonkajší kryt zabraňuje prenikaniu vody do objektu. Vývod z prívodných štrbín vzduchu by mal byť smerovaný nahor, aby sa zabránilo nepríjemnému pocitu pri vstupe chladného vzduchu. V prípade potreby je možné pridať priečku na usmernenie prúdenia vzduchu.
Vyhotovenie otvoru pre prívodnú štrbinu vzduchu: Otvor musí vyhotoviť výrobca okna. Aeraulické a akustické vlastnosti závisia od veľkosti otvoru. Odporúča sa vyhotoviť otvor z dvoch častí pre zachovanie tuhosti okna. Prierez otvoru musí byť súvislý bez zmenšenia veľkosti. Niektoré okná môžu vyžadovať plastovú prechodku pre zabezpečenie kontinuity prietoku vzduchu.
Typy okien: Aereco prívodné štrbiny vzduchu je možné inštalovať na PVC, drevené alebo hliníkové okenné profily. Väčšina profilov je kompatibilná.
Poloha prívodu vzduchu: Pozície slotov musia byť zvolené tak, aby sa zabránilo oslabeniu konštrukcie okna. Vždy je preferovaná horná časť okna z dôvodu lepšieho miešania vzduchu, minimalizácie nepríjemných pocitov z chladného vzduchu a prevencie vniknutia vody.
Proces vŕtania otvoru: Najjednoduchší a najprofesionálnejší spôsob je vyhotovenie otvoru počas výrobného procesu okna. Pri existujúcich oknách je proces náročnejší, zvlášť ak okno nie je možné demontovať.
Inštalácia na roletové kastlíky
Pre tento typ inštalácie nie je potrebný vonkajší kryt. Otvor sa vyhotoví z vnútornej strany roletového kastlíka a mal by prechádzať cez izoláciu do samotného kastlíka. Ako príslušenstvo je k dispozícii tesnenie na zabránenie bočnému úniku vzduchu.
Inštalácia stenových prívodných štrbín
Nástenná jednotka sa skladá z vnútornej regulačnej časti, prechodového potrubia a vonkajšieho krytu. Inštaluje sa v hornej časti steny. Cez stenu sa vyvŕta kruhový otvor (Ø100 mm alebo Ø125 mm) a zvonku sa osadí vonkajší kryt.
Rada: Po inštalácii je potrebné preveriť, či je pod vnútornými dverami dostatočný priechod (min. 1 cm), aby mohol prúdiť vzduch zo suchých miestností do mokrých.
Údržba
Na zaistenie dobrej kvality vzduchu a požadovaného objemu prúdenia sa odporúča pravidelná údržba, ktorá zahŕňa odstraňovanie prachu. Vetracie mriežky by sa nemali nikdy uzatvárať, ani v chladnom období, aby sa zabezpečilo dostatočné vetranie.
Výhody a nevýhody
Ventilačné mriežky s spätným ventilom sú dôležitou súčasťou každého ventilačného systému. Zaisťujú prísun čerstvého vzduchu, odvádzajú znečistený vzduch a chránia interiér pred hmyzom, prachom a zápachmi.
Výhody:
- Zabezpečenie prísunu čerstvého vzduchu a odvodu znečisteného vzduchu.
- Ochrana interiéru pred hmyzom, prachom a nepríjemnými zápachmi.
- Prevencia hromadeniu vlhkosti a vzniku plesní.
- Zlepšenie kvality vzduchu v interiéri, čo prispieva k lepšiemu zdraviu a pohode.
- Široká škála dostupných veľkostí, farieb a dizajnov.
- Jednoduchá inštalácia a nenáročná údržba.
Nevýhody:
- Riziko zamrznutia klapiek v zime.
- Nie veľmi vysoký výkon u väčšiny modelov.
- Pri nesprávnej inštalácii môžu negatívne ovplyvniť efektivitu vetrania.
