V moderných spaľovacích motoroch, vrátane tých vo vozidlách Volkswagen Golf Plus HighLine BlueMotion Technology s motorom 1.6/77kW, 7-stupňovou prevodovkou, sa často stretávame s rôznymi technickými riešeniami zameranými na zvýšenie efektivity a zníženie emisií. Jedným z takýchto komponentov je EGR ventil, známy aj ako ventil regulácie spalín.
Čo je EGR ventil a aká je jeho funkcia?

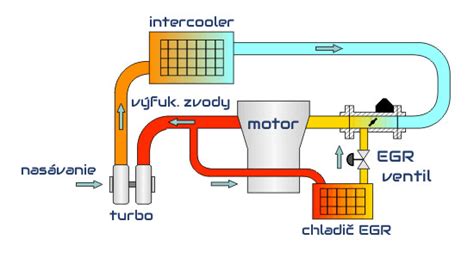

EGR ventil (Exhaust Gas Recirculation) je neoddeliteľnou súčasťou výfukového systému vozidla, diskrétne umiestnený medzi výfukovým a nasávacím potrubím v motorovom priestore. Jeho primárnou úlohou je recyklácia výfukových plynov späť do spaľovacieho procesu. Hoci sa to môže zdať neintuitívne, privádzanie vlastných spalín do motora má svoje opodstatnenie:
- V dieselových motoroch: Odvedené spaliny vytlačia časť čerstvého vzduchu z nasávacieho potrubia. Výfukové plyny, ktoré sú chudobnejšie na kyslík, absorbujú teplo vznikajúce počas spaľovania v piestoch. Týmto procesom sa znižuje teplota spaľovania až o niekoľko stoviek stupňov Celzia, čo priamo obmedzuje tvorbu škodlivých oxidov dusíka (NOx).
- V benzínových motoroch: EGR ventil prispieva k zníženiu spotreby paliva. Premiešané výfukové plyny umožňujú dlhšie otvorenie škrtiacej klapky, čím sa minimalizujú straty výkonu motora.
Pri nasávaní vzduchu do motora klapka EGR ventilu vpúšťa definované množstvo výfukových plynov cez sacie potrubie. Množstvo týchto plynov je regulované riadiacou jednotkou motora (ECU) na základe informácií zo senzorov, ako je napríklad váha vzduchu alebo lambda sonda. ECU vyhodnotí optimálne množstvo spalín a podľa toho upraví polohu EGR ventilu. Nižšia teplota horenia, dosiahnutá vďaka zmesi vzduchu a výfukových plynov, efektívne znižuje emisie NOx.
Vplyv EGR ventilu na tvorbu pevných častíc
Napriek svojim ekologickým prínosom v oblasti redukcie NOx, EGR ventil prispieva k zvýšenej tvorbe pevných častíc. Tieto častice sú následne zachytávané filtrom pevných častíc (DPF). Je dôležité poznamenať, že v systémoch, kde EGR ventil pôsobí len na plyny vychádzajúce z auta, výfukové plyny vracané do motora neprešli katalyzátorom. V prípade dvojkruhových systémov, kde výfukové plyny prechádzajú cez DPF, sa síce tvorba častíc redukuje, no nie je úplne eliminovaná.
Častice sa môžu následne usadzovať v motorovom oleji alebo sa hromadiť v sacom potrubí. Tieto nánosy vznikajú predovšetkým pri jazde:
- v nízkych prevádzkových teplotách,
- na krátke vzdialenosti,
- v nízkych otáčkach.
Príznaky nesprávnej funkcie EGR ventilu
EGR ventil je často považovaný za najcitlivejší komponent celého recirkulačného systému, nakoľko je priamo vystavený prúdu výfukových plynov a spalín. K nim sa môžu pridávať olejové výpary z odkaľovača, ktoré v kombinácii so sadzami môžu spôsobiť rôzne problémy. Medzi najčastejšie príznaky nesprávnej funkcie EGR ventilu patria:
- Omeškaná odozva pri stlačení plynového pedála
- Zvýšenie emisií
- Pokles výkonu motora
- Kolísanie otáčok
- Trhanie motora pri zrýchľovaní
- Čierny dym z výfuku
- Zvýšená spotreba paliva
- Prechod motora do núdzového režimu

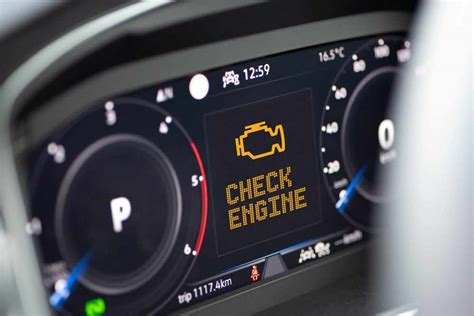

Hlavným varovným signálom je rozsvietená kontrolka motora na palubnej doske, ktorá signalizuje chybu vo výfukovom systéme alebo odchýlku od normy.
Typické chybové hlásenia a ich interpretácia
Riadiaca jednotka motora môže zaznamenať rôzne chybové hlásenia súvisiace s EGR ventilom. Medzi najčastejšie patria:
- Náhodné chybové hlásenie: Ak sa kontrolka motora rozsvieti len dočasne a po niekoľkých štartoch zhasne, môže ísť o náhodnú chybu. Je však dôležité sledovať ďalšie správanie vozidla, pretože problém nemusí byť vyriešený.
- Zaseknutie klapky: EGR ventil sa môže zaseknúť v zatvorenej polohe. Táto chyba sa nemusí prejaviť okamžite počas jazdy, ale bude detekovaná pri emisnej kontrole ako výrazné zvýšenie emisií NOx.
- Znečistenie EGR ventilu: Zanesený EGR ventil a sacie potrubie môžu viesť k citeľnému zvýšeniu spotreby paliva.
- Silné zanesenie alebo poškodenie: Únik oleja v oblasti hlavy valcov alebo turbodúchadla môže byť spôsobený nadmerným tlakom v turbe, ktorý poškodí ložisko alebo turbínu. Spálené olejové výpary môžu rýchlo prispieť k zaneseniu EGR ventilu. V takomto prípade je nutné najprv odstrániť príčinu úniku oleja a potom vyčistiť alebo vymeniť EGR ventil. Praskliny na povrchu ventilu signalizujú jeho opotrebenie a potrebu výmeny.
- Zaseknutie EGR ventila v jednej polohe: V tomto prípade systém nemusí upozorniť na chybu, ale vodič si môže všimnúť výraznú stratu výkonu pri plnom zaťažení motora, čo je dôsledkom nedokonalého spaľovania a nadmernej tvorby spalín.
Problémy nesúvisiace priamo s EGR ventilom
Je dôležité si uvedomiť, že chybové hlásenia týkajúce sa EGR ventilu nemusia byť vždy priamo spôsobené ním. Môžu byť zapríčinené aj inými faktormi, ako sú:
- Poškodené elektrické vedenia alebo konektory.
- Zlyhanie funkcie váhy vzduchu.
- Chyba meniča tlaku.
- Nesprávne pracujúci tepelný ventil.
Núdzový režim a jazda s poruchou EGR
Ak sa okrem kontrolky motora rozsvieti aj kontrolka signalizujúca núdzový režim, ide o závažnú poruchu. Tento režim je navrhnutý na minimalizáciu možných škôd, preto je nevyhnutné čo najskôr navštíviť servis. Jazda s poškodeným alebo zaneseným EGR ventilom sa dôrazne neodporúča. V prípade núdzového režimu je vhodné pokračovať v jazde len do najbližšieho servisu.
Čistenie a výmena EGR ventilu
Dôkladné čistenie EGR ventilu je účinným riešením v prípadoch, keď ventil nie je mechanicky poškodený, ale je zanesený sadzami a nečistotami. Čistenie je možné vykonať aj v domácich podmienkach pomocou špeciálnych čistiacich prostriedkov určených na EGR ventily. Pri čistení je však potrebné postupovať opatrne, aby nedošlo k poškodeniu ventilu.
Ak nemáte dostatočné skúsenosti alebo čas, odporúča sa zveriť čistenie profesionálom v servise. Moderné servisy disponujú aj možnosťou profesionálneho čistenia EGR ventilu pomocou ultrazvukovej čističky, ktorá zabezpečí dôkladné odstránenie nečistôt a odmastenie bez rizika poškodenia.
V prípade, že je EGR ventil poškodený, opotrebovaný alebo nie je schopný plniť svoju funkciu, je nevyhnutná jeho výmena za nový diel. Pri výmene je dôležité skontrolovať a v prípade potreby vymeniť aj tesnenia EGR ventilu.
Nízkotlakový systém recirkulácie výfukových plynov (LP EGR) a výfuková klapka
Niektoré naftové agregáty, vrátane moderných systémov vo vozidlách ako Volkswagen Golf Plus, sú vybavené prídavným nízkotlakovým systémom recirkulácie výfukových plynov (LP EGR). Na rozdiel od vysokotlakového systému (HP EGR), kde sa výfukové plyny nasávajú pred turbodúchadlom, v systéme LP EGR sú nasávané až za filtrom pevných častíc (DPF). Týmto spôsobom sú výfukové plyny chladnejšie a obsahujú minimálne množstvo sadzí, čo chráni turbodúchadlo pred zanášaním.
Systém LP EGR umožňuje rýchlejšiu reakciu turbodúchadla na zmenu zaťaženia a vďaka optimálnejšej zmesi výfukových plynov a vzduchu dosahuje efektívnejšie spaľovanie, čím sa zvyšuje účinnosť EGR a znižujú emisie NOx.
Pre realizáciu nízkotlakovej recirkulácie je potrebné vytvoriť náporový tlak za filtrom pevných častíc. To sa dosahuje pomocou výfukovej klapky, ktorá je umiestnená vo výfukovom systéme za DPF. Prestavením tejto klapky sa zmenší priemer výfukového potrubia, čím sa zvýši tlak výfukových plynov pred klapkou. Tento tlak potom privádza výfukové plyny cez ventil nízkotlakovej recirkulácie a chladič výfukových plynov do nasávacieho systému.
Servomotor výfukovej klapky je ovládaný riadiacou jednotkou motora a prostredníctvom snímača polohy spätne hlási svoju aktuálnu polohu. Tieto signály je možné diagnostikovať pomocou osciloskopu.
Poruchy výfukovej klapky
Zlyhanie výfukovej klapky sa môže prejaviť rôznymi spôsobmi:
- Ak sa klapka nedá uzatvoriť: Dochádza k zníženiu účinnosti recirkulácie výfukových plynov pri zaťažení a k zvýšeniu emisií škodlivých plynov.
- Ak je klapka trvale čiastočne alebo úplne uzatvorená: Môže dôjsť k zníženiu výkonu motora, zvýšeniu náporového tlaku a nadmernej tepelnej záťaži v oblasti motora, turbodúchadla, katalyzátora, DPF a samotnej výfukovej klapky. V extrémnych prípadoch, pri úplne uzatvorenej klapke, môže motor zhasnúť a nedá sa opätovne naštartovať.
Moderné riadiace systémy naftových motorov často kombinujú nízkotlakové a vysokotlakové systémy EGR, spolu s ovládaním polohy výfukovej klapky. Servomotor klapky je ovládaný signálom s moduláciou šírky impulzov (PWM) a smer prúdu je menený riadiacou jednotkou motora.
Riešenie problémov s klapkami kúrenia a recirkulácie
V súvislosti s vozidlami, ako je Volkswagen Golf Plus, sa môžu objaviť problémy s klapkami kúrenia alebo recirkulácie vzduchu v kabíne. Pri zapnutí klimatizácie alebo kúrenia sa môžu ozývať rachtavé zvuky z palubnej dosky, často zo strany spolujazdca. Mechanik môže diagnostikovať problém ako chybu servomotorčeka klapky.
V interiéri vozidla sa nachádza viacero servomotorčekov zodpovedných za ovládanie klapiek: pri jazde na krátke vzdialenosti a v nízkych otáčkach sa môžu tvoriť nánosy, ktoré ovplyvňujú funkciu týchto klapiek. Riešením môže byť:
- Základné nastavenie klapiek: Pri problémoch s nastavením klapiek, ktoré sa na displeji klimatizácie môžu prejaviť ako "rozypaný čaj", môže pomôcť opakované vykonanie základného nastavenia.
- Čistenie dráhy potenciometra servomotora: V niektorých prípadoch je možné rozobrať servomotorček a vyčistiť dráhu jeho potenciometra.
- Výmene servomotorčeka: V interiéri vozidla sa nachádza niekoľko servomotorčekov, ktoré ovládajú rôzne klapky (napr. regulácia teploty na strane vodiča, ovládanie klapky recirkulácie, klapka pre stranu spolujazdca). Identifikácia správneho servomotorčeka je kľúčová. Napríklad, označenie 1K1907511C označuje servomotorček pre reguláciu teploty na strane vodiča, zatiaľ čo 1K0907511D je servomotorček pre klapku obmedzovača. Pri výmene je dôležité použiť diel s rovnakým označením, alebo v prípade, že je problém len s vnútorným šnekem, vymeniť len túto časť.
Demontáž niektorých servomotorčekov, ako je ten ovládajúci klapku recirkulácie, môže byť pomerne jednoduchá po vybratí schránky spolujazdca. Ďalšie servomotorčeky, napríklad tie na strane vodiča, si môžu vyžadovať demontáž prístrojového panelu.
Pri riešení problémov s klapkami kúrenia je dôležité si uvedomiť, že niektoré diely, ako napríklad šnek elektro motorčeka, sa môžu vylomiť, čo si vyžaduje objednanie náhradného dielu (napr. za cenu okolo 40€).
