Pri zvažovaní stropného alebo stenového chladenia domu existuje viacero možností zdrojov chladu. Systém chladenia, ktorý efektívne šetrí peniaze a zabezpečuje prívod chladiacej vody, je vždy preferovaný. Jedným z najvhodnejších a finančne najúspornejších zdrojov chladu je studňa, ktorá prináša viacero výhod.
Princíp fungovania chladenia vodou zo studne
Systém chladenia vodou funguje na podobnom princípe ako vykurovanie. Pri systéme stenového vykurovania a chladenia sa v priestore vytvára teplotne homogénne pole, čo zabezpečuje rovnomerné vertikálne rozloženie teploty v interiéri. Plošné chladenie (stenové alebo stropné) znižuje teplotu v priestore prirodzeným spôsobom - sálaním.
Chladivom plošného sálavého systému je voda so vstupnou teplotou približne 16 °C, ktorá cirkuluje v chladiacich poliach. Výmena tepelnej energie prebieha medzi chladiacou plochou a všetkými teplejšími plochami v interiéri, vrátane človeka. Okrem toho sálanie nevytvára prievan, čím sa do priestoru nevíri prach, nebezpečné baktérie či roztoče. Týmto chladiacim systémom je možné dosiahnuť hygienicky nezávadný vnútorný priestor.
Zdrojom chladu pre chladiacu vodu v sálavom systéme môže byť tepelné čerpadlo, spodná voda (studňa) alebo zemný vrt s hĺbkovou rúrovou sondou. Medzi finančne najúspornejší spôsob patrí chladenie vodou zo studne. Podzemná voda má veľkú výhodu v tom, že si počas celého roka udržuje konštantnú teplotu, zvyčajne v rozmedzí 7 až 12 °C. To umožňuje efektívne využiť pasívny režim chladenia aj pri pomerne vysokých výkonoch.
Systém dvoch studní a prevádzkové náklady
Pri chladení vodou zo studne sa voda spravidla čerpá z nasávacej studne pomocou ponorného čerpadla. Následne prúdi cez oddeľovací výmenník, kde ochladí vodu cirkulujúcu v chladiacom systéme domu. Po ochladení vody v systéme sa studničná voda vracia do podzemia prostredníctvom vsakovacej studne. Je dôležité, aby sa studničná voda nevypúšťala do kanalizácie alebo povrchových vôd, aby sa neporušil vodný zákon.
Chladiacu vodu je vhodné pomocou zmiešavacieho ventilu „ohriať“ na vhodnú teplotu pre daný plošný chladiaci systém, pričom ideálna vstupná teplota pre chladiace polia je približne 16 °C. Prevádzkové náklady tohto systému tvoria len spotreba elektrickej energie potrebnej na činnosť čerpadiel. Tento spôsob chladenia je však vhodný najmä v oblastiach s dostatkom spodnej vody, kde je spodná voda ľahko dostupná pod povrchom pôdy a jej minimálne množstvo je 0,5 l/m².
Dôležité upozornenie: Vodu zo studne v žiadnom prípade neveďte priamo do systému rúrok v podlahovke. Aj pri dokonalom filtračnom systéme by mohlo po čase dôjsť k prechodu nečistôt a poškodeniu podlahového systému.
Typy studní a ich vplyv na výber čerpadla
Studne sú najčastejšie používané zdroje čerpanej vody a rozdeľujú sa na kopané, vŕtané a narážané. Rozdiely medzi nimi sú podstatné faktory, ktoré ovplyvňujú výber vhodnej čerpacej techniky, spôsob údržby a čistenia. Výber studne závisí aj od pozemku, priestorových nárokov a možností prístupu techniky.
Narážaná studňa
Narážaná studňa sa vytvára zatĺkaním alebo narážaním oceľovej rúry s filtrom do zeme, čo nevyžaduje klasické vŕtanie. Obvykle je plytká, s hĺbkou do 7-10 metrov, a dosahuje len do horných vrstiev podzemnej, tzv. povrchovej vody. Voda z narážanej studne pochádza z plytkých podzemných vrstiev, čo ju robí náchylnejšou na znečistenie. Je vhodná pre malé záhrady, zavlažovanie alebo zásobovanie domácností s nízkymi nárokmi na množstvo vody.
- Výhody: Nízke náklady na zriadenie, rýchlosť realizácie, nízke náklady na čerpadlo/domácu vodáreň.
- Nevýhody: Menšia výdatnosť vodného zdroja, väčšia náchylnosť na znečistenie, výkyvy hladiny vody, potenciálne nižšia kvalita vody.
Vŕtaná studňa
Pri vŕtanej studni sa používa špeciálny vrták na vytvorenie hlbokého vrtu. Po dosiahnutí požadovanej hĺbky sa do vrtu vloží oceľová alebo plastová rúra s mechanickým filtrom a puzdrom. Vŕtané studne sú oveľa hlbšie, bežne dosahujú hĺbku 20-100 metrov, v závislosti od geologických podmienok. Voda z vŕtaných studní je obvykle čistejšia, pretože pochádza z hlbších vrstiev, ktoré sú lepšie chránené pred povrchovým znečistením. Sú vhodné pre zásobovanie domácností, priemyselných objektov alebo na závlahy väčších plôch, kde je potrebný stály a vysoký prítok vody.
- Výhody: Väčšia kapacita vodného zdroja, stabilná kvalita vody, menšia náchylnosť na znečistenie, menšie výkyvy hladiny vody.
- Nevýhody: Vyššie náklady na realizáciu, nutnosť použitia špecializovaných strojov a techniky.
Kopaná studňa

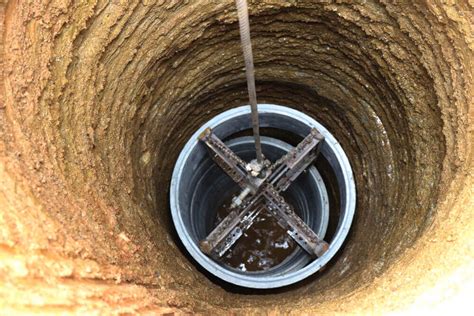

Kopaná studňa sa vyhĺbi ručne alebo pomocou mechanických nástrojov/minibagrov, často v oblastiach s relatívne plytkými podzemnými vodami. Má zvyčajne širší priemer ako vŕtané studne a môže mať rôznu hĺbku. Je ideálnym riešením, ak je dostupná dostatočná hladina podzemnej vody a nie je nutné dosiahnuť veľké hĺbky.
- Výhody: Nižšie náklady na výstavbu, jednoduchšia údržba, dostupnosť pre domácnosti, rýchlejšia výstavba.
- Nevýhody: Povrchová voda, priestorovo náročnejšia, riziko kontaminácie vody, obmedzená hĺbka.
Prehľad typov čerpadiel pre studne
Výber správneho čerpadla pre studňu je kľúčový pre efektívne a spoľahlivé zásobovanie vodou alebo pre potreby chladenia. Pri výbere je potrebné zvážiť faktory ako požiadavky na výkon, typ čerpadla, jeho účel a vlastnosti zdroja vody.
Ponorné čerpadlo

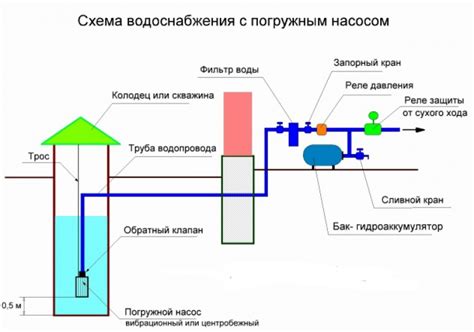

Ponorné čerpadlo je, ako názov napovedá, ponorené v čerpanej kvapaline. Čerpadlo je napájané dokonale vodotesným elektrickým káblom a motor je chladený okolitou vodou. Väčšina ponorných čerpadiel zvládne vodu do teploty 35 °C a obsahuje tepelnú poistku (ochrana proti prehriatiu) a ochranu proti behu nasucho (vypne čerpadlo pri nedostatku vody).
Ponorné čerpadlo musí byť ukotvené pevným lankom (najčastejšie polyamidovým) tak, aby bolo vo vhodnej výške nad dnom studne alebo vrtu a zároveň s dostatočnou rezervou vodného stĺpca nad čerpadlom. Výtlačné potrubie, často z polypropylénovej rúry, vedie nad okolitý terén. Ponorné čerpadlá sú vhodné do vŕtaných studní s priemerom od 100 milimetrov a do kopaných studní.
- Výhody:
- Hermetické utesnenie: Úplne ponorené, odolné voči vode.
- Vysoký výkon: Efektívne čerpanie vody z veľkých hĺbok.
- Tichá prevádzka: Vďaka ponoreniu pracujú veľmi ticho.
- Odolnosť: Vyrobené z odolných materiálov (nerezová oceľ) pre náročné podmienky.
- Energetická efektívnosť: Menšia spotreba elektrickej energie a vyššia účinnosť.
Jak vybrat ponorné čerpadlo do studny?
Povrchové (samonasávacie) čerpadlo
Na rozdiel od ponorného čerpadla, povrchové čerpadlo pracuje mimo vodnej hladiny. Používa sa na čerpanie kvapaliny zo zdrojov, ktoré nie sú hlbšie ako 8 metrov, ako sú kopané a narážané studne, nádrže alebo záhradné sudy. Z čerpadla do zdroja vedie nasávacie potrubie. Pri narážanej studni je možné použiť výhradne povrchové (samonasávacie) čerpadlo, ktoré sa pripojí na vyústenie oceľovej rúry. Je potrebné čerpadlo pred prvým spustením zavodniť.
Povrchové čerpadlo, často inštalované v garáži, pivnici alebo technickej miestnosti, musí byť chránené pred poveternostnými vplyvmi. Je ovládané tlakovým spínačom prepojeným s tlakovou nádobou.
Domáca vodáreň
Domáca vodáreň je komplexný systém obsahujúci čerpadlo, tlakovú nádobu a ovládaciu jednotku, ktoré spoločne zabezpečujú automatickú dodávku vody do domácnosti. Funguje na princípe sledovania tlaku: pokles tlaku pri otvorení kohútika spustí čerpadlo, zvýšenie tlaku pri zatvorení ho vypne. Tlaková nádoba zabezpečuje plynulú dodávku vody a chráni čerpadlo pred častými štartmi. Domáca vodáreň sa používa na čerpanie vody z vŕtaných alebo kopaných studní.
Automatické ponorné čerpadlo
Automatické ponorné čerpadlo kombinuje výhody ponorného čerpadla s ovládacou jednotkou. Je vybavené prietokovým spínačom, ktorý sleduje pokles tlaku vody a automaticky spúšťa/zastavuje čerpadlo. Tieto monoblokové zariadenia so spodným nasávaním sú vybavené riadiacou jednotkou a bezpečnostnými funkciami, ako je ochrana proti behu nasucho a tepelná ochrana. Sú ideálne pre čerpanie čistej vody z retenčných nádrží a podzemných vôd, s vysokou účinnosťou a tichou prevádzkou.
Obehové čerpadlo (cirkulačné)
Obehové čerpadlo zabezpečuje cirkuláciu vykurovacej vody v systémoch vykurovania, ale je dôležitou súčasťou aj systémov chladenia a cirkulácie vody v uzavretých okruhoch. Moderné obehové čerpadlá sú navrhnuté s dôrazom na minimalizáciu spotreby energie a tichú prevádzku. Sú vyrobené z kvalitných materiálov, ako je nehrdzavejúca oceľ alebo mosadz, aby odolali dlhodobému používaniu.
Drenážne a kalové čerpadlá
Hoci nie sú primárne určené pre chladiace systémy z studne, je dôležité poznať aj tieto typy čerpadiel. Drenážne čerpadlo slúži na odčerpávanie čistej alebo mierne znečistenej vody (napr. z bazénov, zatopených priestorov) a dokáže odsať vodu takmer do sucha. Bývajú vybavené plavákovým spínačom a tepelnou poistkou. Kalové čerpadlo sa používa na čerpanie vody s pevnými časticami, ako sú kamienky alebo hlina (napr. zo septikov, jazierok). Niektoré modely majú aj rezací alebo drviaci mechanizmus, ktorý zabraňuje upchávaniu.
Tepelné čerpadlá typu voda/voda

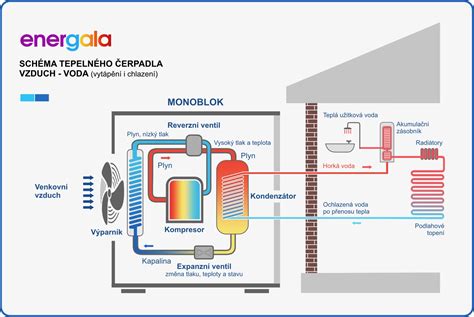

Tepelné čerpadlá typu voda/voda odoberajú nízkopotenciálne teplo z podzemnej vody a odovzdávajú ho vykurovacej látke, pričom môžu pracovať aj reverzne na chladenie interiéru. Teplo z podzemnej vody (studne, jazera, rieky) prichádza cez primárny okruh do kontaktu s chladnejšou chladiacou kvapalinou, ktorá sa odparí. Následne kompresor stlačí pary chladiva, čím sa zvýši ich tlak a teplota, a teplo sa odovzdá vykurovacej vode.
Pre tepelné čerpadlo voda/voda je najčastejšie využívaná vŕtaná studňa, kde ponorné čerpadlo čerpá podzemnú vodu. Kľúčová je dostatočná teplota vody a výdatnosť studne. Podzemná voda si udržuje stabilnú teplotu celoročne (cca 8-14 °C), čo zaručuje vysokú celkovú účinnosť čerpadla. Slovensko má pre tento typ čerpadiel vhodné podmienky v mnohých oblastiach, napr. povodia Váhu a Dunaja.
- Výhody tepelných čerpadiel voda/voda:
- Vysoká efektivita: Koeficient výkonu (COP) sa pohybuje okolo 6,5 až 7,3, čo je podstatne vyššie ako u čerpadiel vzduch-voda alebo zem-voda. Znamená to, že na 1 jednotku spotrebovanej elektrickej energie získa čerpadlo 6-7 jednotiek lacnej tepelnej energie.
- Nízke inštalačné náklady: Výkopové práce sú menej komplikované ako pri zem-voda systémoch.
- Stabilný výkon: Teplota vodného zdroja sa nemení, čo zaručuje účinné vykurovanie aj pri veľmi nízkych mrazivých teplotách.
- Tichá prevádzka.
- Niektoré systémy využívajú špeciálne koaxiálne výmenníky tepla, ktoré sa nezanášajú vodným kameňom.
- Vrt alebo studňu je možné využiť aj na čerpanie vody na závlahu pozemku alebo ako úžitkovú vodu pre domácnosť.
Aj keď sú výhody značné, existujú aj negatíva. Najvýznamnejším je nutnosť správnej lokality s blízkym vodným zdrojom, ktorý musí mať stálu teplotu a dostatočnú výdatnosť. Pred inštaláciou je potrebná konzultácia s expertom a posúdenie chemického zloženia vody. Neodporúča sa inštalácia pri veľmi železitej alebo mangánovej vode, ktorá by mohla viesť k upchatiu ponorného čerpadla a zaneseniu vnútornej jednotky. Odporúča sa tiež odpieskovať a odkaliť zdrojovú studňu. Po ochladení vody o približne 4 °C sa táto vracia do vsakovacej studne, pričom sacie a vstrekovacie studne sa inštalujú vo vzdialenosti približne 15 metrov, aby sa neovplyvňovali.
Výber správneho čerpadla pre chladiaci systém
Výber čerpadla je kritický pre výkon a spoľahlivosť celého chladiaceho systému. Je potrebné vziať do úvahy niekoľko kľúčových faktorov:
Kľúčové faktory pri výbere
- Účel čerpania: Je najdôležitejší. Potrebujete čerpadlo na chladenie, zavlažovanie záhrady, čerpanie pitnej vody alebo iné účely? Rôzne typy čerpadiel sú navrhnuté na rôzne použitie.
- Množstvo a hĺbka vody: Zvážte požadované množstvo vody a hĺbku, z ktorej sa voda bude čerpať. Toto ovplyvňuje typ čerpadla (ponorné vs. povrchové) a jeho výkonové parametre.
- Typ studne: Ako bolo spomenuté, rôzne typy studní (narážaná, kopaná, vŕtaná) vyžadujú rôzne prístupy a typy čerpadiel.
- Kvalita vody: Obsah minerálov, piesku a iných nečistôt v studničnej vode je dôležitý pre životnosť čerpadla a potrebu filtrácie.
- Požiadavky na výkon a tlak: Aký tlak a prietok vody potrebujete pre váš systém chladenia a ďalšie použitia? Tieto parametre určia potrebný výkon čerpadla.
Pre správny návrh a inštaláciu chladiaceho systému s využitím studničnej vody a vhodného čerpadla je vždy vhodné obrátiť sa na odborníkov. Špecialisti dokážu posúdiť miestne podmienky, navrhnúť najefektívnejšie riešenie a zabezpečiť správnu montáž.
