V mnohých aplikáciách je nevyhnutné udržiavať konštantný tlak v systémoch stlačeného vzduchu. To si vyžaduje reguláciu prietoku stlačeného vzduchu zo zdroja, ktorým je kompresor.
Systémy regulácie prietoku stlačeného vzduchu
Existuje niekoľko metód regulácie prietoku stlačeného vzduchu, ktoré závisia od typu kompresora, požadovaných odchýlok tlaku, kolísania spotreby vzduchu a akceptovateľných energetických strát. Keďže spotreba energie predstavuje približne 80 % celkových nákladov na životný cyklus stlačeného vzduchu, výber vhodného regulačného systému je kľúčový. Výrazné rozdiely vo výkone medzi rôznymi typmi kompresorov alebo výrobcami si vyžadujú starostlivé posúdenie.
V ideálnom prípade by sa plná kapacita kompresora mala presne prispôsobiť jeho aktuálnej spotrebe vzduchu. V niektorých procesných aplikáciách to možno dosiahnuť napríklad starostlivým výberom prevodového pomeru prevodovky.
Mnohé aplikácie sú samoregulačné, čo znamená, že zvýšený tlak prirodzene vedie k zvýšenému prietoku, čím sa stabilizuje systém. Príklady zahŕňajú pneumatické dopravníkové systémy, systémy ochrany proti námraze a chladiace systémy. Vo väčšine prípadov je však regulácia prietoku nevyhnutná a zvyčajne sa realizuje pomocou regulačného zariadenia integrovaného priamo v kompresore.
Kontinuálna regulácia prietoku
Kontinuálna regulácia prietoku zahŕňa plynulé nastavenie výkonu hnacieho motora alebo vstupného ventilu v reakcii na zmeny tlaku. Tento prístup zvyčajne vedie k len malým odchýlkam tlaku, typicky v rozsahu 0,1 až 0,5 baru, v závislosti od zosilnenia a regulačnej rýchlosti systému.
Regulácia zaťaženie/odľahčenie
Regulácia zaťaženie/odľahčenie je najbežnejšou metódou. Táto metóda umožňuje väčšie výkyvy tlaku medzi dvoma definovanými hraničnými hodnotami. Pri dosiahnutí vyššej hraničnej hodnoty sa prietok úplne zastaví (odľahčenie), a keď tlak klesne na najnižšiu hraničnú hodnotu, prietok sa obnoví (zaťaženie).

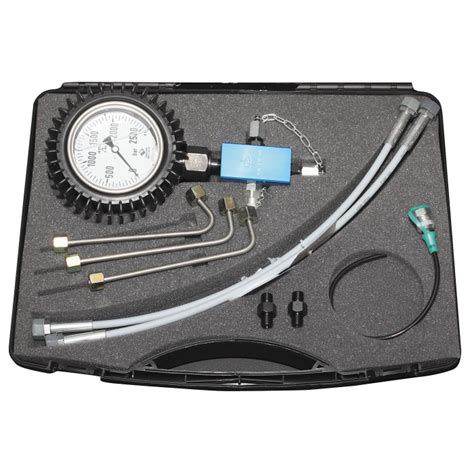

Manometre: Princípy merania tlaku
Manometer je merací prístroj určený na meranie tlaku plynov alebo kvapalín. Existuje široká škála typov manometrov, vrátane tlakových, diferenčných a vákuových manometrov, pričom ich použitie závisí od špecifickej meracej situácie a typu meranej látky.

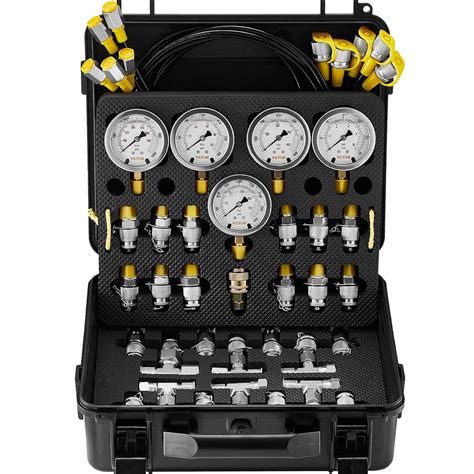

Typy manometrov podľa meraného tlaku
- Tlakové manometre: Merajú absolútny tlak v porovnaní s atmosférickým tlakom.
- Diferenčné manometre: Používajú sa na meranie rozdielu tlaku medzi dvoma bodmi.
- Vákuové manometre: Sú určené na meranie tlakov nižších ako atmosférický.
- Manometre na meranie absolútneho tlaku: Merajú absolútny tlak nezávisle od atmosférického tlaku, čím sa eliminujú odchýlky spôsobené kolísaním atmosférického tlaku.
- Manometre na meranie tlaku a teploty: Umožňujú súčasné monitorovanie tlaku aj teploty.
- Elektronické manometre: Namiesto tradičných ukazovateľov disponujú digitálnym displejom.
Typy manometrov podľa konštrukcie a meracieho mechanizmu
- Bourdonov manometer (pružinový manometer): Najbežnejší typ, ktorý využíva zakrivenú tenkú kovovú Bourdonovu trubicu. Pri zvýšení tlaku sa trubica rozťahuje, čo spôsobuje pohyb ukazovateľa na stupnici.
- Membránové manometre: Používajú kovovú membránu namiesto Bourdonovej trubice. Tlak deformuje membránu, čo sa premieta do pohybu ukazovateľa.
- Membránové manometre (alternatívny popis): Meraný tlak pôsobí na pružnú membránu, ktorá prenáša pohyb na ukazovateľ.
- Helikálne (špirálové) manometre: Využívajú špirálovitý tvar trubice namiesto obdĺžnikového prierezu Bourdonovej trubice.
- Mikrotrubicové manometre: Používajú sa na presné meranie veľmi malých hodnôt tlaku.
Ďalšie typy manometrov
- Suchý manometer: Vnútorná meracia časť je oddelená od vonkajšieho prostredia, čím sa predchádza priamemu kontaktu meraného média s mechanizmom.
- Glycerínové manometre: Využívajú glycerín ako médium na prenos tlaku, často sa používajú v chemickom, potravinárskom a farmaceutickom priemysle.
- Vlnovcový manometer: Merací mechanizmus je uzavretý v ochrannom puzdre pre zvýšenú stabilitu a odolnosť.
Rozdelenie tlakov: Absolútny, relatívny a diferenčný
Tlaky sa dajú klasifikovať podľa referenčného bodu merania:
- Absolútny tlak: Tlak meraný vo vzťahu k úplnému vákuu. Znamená to súčet atmosférického tlaku a skutočného tlaku. Hodnota absolútneho tlaku je vždy kladná. Manometre merajúce absolútny tlak sú dôležité v procesoch vyžadujúcich vysokú presnosť, kde aj malé výkyvy atmosférického tlaku môžu ovplyvniť výsledky.
- Relatívny tlak (pretlak/podtlak): Rozdiel medzi nameraným tlakom a atmosférickým tlakom. Ak je nameraný tlak vyšší ako atmosférický, hovoríme o pretlaku; ak je nižší, ide o podtlak. Bežným príkladom sú merania tlaku v pneumatikách automobilov.
- Diferenčný tlak: Rozdiel tlaku medzi dvoma rôznymi bodmi v systéme. Meria sa vzhľadom na atmosférický tlak alebo iný referenčný bod. Tlakomery na meranie diferenčného tlaku sa často používajú vo ventilačných systémoch.
Manometer vs. Barometer
Manometer a barometer sú dva odlišné meracie prístroje:
- Manometer: Používa sa na meranie tlaku v uzavretých systémoch, ako sú potrubia, nádrže, hydraulické a pneumatické systémy. Meranie sa zvyčajne vykonáva vo vzťahu k referenčnému bodu.
- Barometer: Prístroj na meranie atmosférického tlaku v otvorenom priestore. Používa sa najmä v meteorológii na sledovanie zmien atmosférického tlaku.
Priemyselné a medicínske aplikácie merania tlaku
Manometre nachádzajú široké uplatnenie v rôznych odvetviach:
- Priemysel: Monitorovanie tlaku v hydraulických, pneumatických, chladiacich a vykurovacích rozvodoch, ako aj v HVAC systémoch. Používajú sa v zariadeniach ako kompresory, kotly a tlakové nádoby. Zvlášť dôležité sú v potravinárskom a farmaceutickom priemysle.
- Automobilový priemysel: Na monitorovanie tlaku oleja v motoroch, čo je kľúčové pre ich správne fungovanie.
- Medicína: V zariadenia na meranie krvného tlaku a v podporných dýchacích zariadeniach, ako sú ventilátory, kde manometre pomáhajú kontrolovať tlak privádzaného vzduchu.
Princíp merania tlaku vzduchu: Torricelliho pokus a moderné metódy
Základný princíp merania tlaku vzduchu vychádza z Torricelliho pokusu. V klasickom experimente je sklenená trubica ponorená do nádoby s ortuťou. Ak je jedna strana trubice uzavretá a naplnená ortuťou, stĺpec ortuti v trubici klesne, kým tlak atmosférického vzduchu pôsobiaci na povrch ortuti v nádobe nevyváži hmotnosť ortuťového stĺpca. Výška stĺpca ortuti tak priamo indikuje atmosférický tlak.
Moderné tlakomery pracujú na podobných princípoch, ale využívajú rôzne mechanizmy:
- Princíp deformačných prvkov: Využíva tenkostenné dózovité meracie nádoby (vlnovce alebo membrány), ktoré sa pri zvýšení tlaku stláčajú. Ich deformácia je mierou tlaku. Tlak vzduchu sa potom zobrazuje na ukazovateli ("ciferníku"). Tieto prístroje môžu zaznamenávať zmeny tlaku v čase.
- Elektronické snímače tlaku: Pracujú na princípe elektronických snímačov, ktoré premieňajú mechanické deformácie na elektrický signál.
Experimentálne jednotky pre meranie tlaku
Vzdelávacie a experimentálne účely často využívajú špecializované jednotky na demonštráciu princípov merania tlaku.
Experimentálna jednotka WL 203
Táto jednotka umožňuje užívateľom merať tlak dvoma hlavnými spôsobmi:
- Priame meranie dĺžky stĺpca kvapaliny: Pomocou manometra s U-rúrkou alebo manometra so sklonenou trubicou. V U-rúrkovom manometri tlak spôsobuje pohyb stĺpca kvapaliny, pričom tlakový rozdiel sa odčíta priamo zo stupnice. V manometroch so sklonenou trubicou je jedna noha trubice naklonená, čo aj malý výškový rozdiel výrazne mení dĺžku stĺpca kvapaliny, čím sa zvyšuje citlivosť merania.
- Nepriame meranie zmeny tvaru Bourdonovej trubice: Tlakový rozdiel je indikovaný cez prevodovku a ukazovateľ.
Na experimentálnej jednotke je možné kombinovať U-rúrkový manometer, manometer so sklonenou trubicou a tlakomer s Bourdonovou trubicou pomocou pripojovacích hadíc.
Kalibračné zariadenie v rámci jednotky umožňuje kalibráciu prídavného tlakomeru s Bourdonovou trubicou pomocou piestového manometra so závažím.
Špecifikácia experimentálnej jednotky WL 203
- Základné experimenty na meranie tlaku tromi rôznymi meracími prístrojmi.
- U-rúrka a manometer so sklonenou trubicou (každý jeden kus).
- Tlakomer s Bourdonovou trubicou pre kladný a záporný tlak.
- Plastová injekčná striekačka na vytváranie skúšobných tlakov v rozsahu milibarov.
- Kalibračné zariadenie s tlakomerom Bourdonovej trubice na kalibráciu mechanických manometrov.
Technické údaje
- Manometer so sklonenou trubicou: uhol 30°.
- Meracie rozsahy:
- Tlak: 0…±60 mbar (tlakomer Bourdonovej trubice)
- 0…500 mmWC (U-rúrkový manometer)
- 0…500 mmWC (manometer so sklonenou trubicou)
- Rozmery a hmotnosť:
- Hlavná jednotka: D x Š x V: 750 x 610 x 810 mm
- Kalibračné zariadenie: D x Š x V: 410 x 410 x 410 mm
- Celková hmotnosť: cca. [hmotnosť nie je špecifikovaná]
Meranie tlaku v tlakových nádobách
Meranie tlaku v tlakovej nádobe je nevyhnutné pre jej bezpečnú prevádzku a monitorovanie prevádzkových podmienok.
Metódy merania tlaku v tlakových nádobách
- Mechanické tlakomery: Najčastejšie používaná metóda. Využívajú Bourdonovu trubicu alebo vlnovec, ktoré sa v reakcii na tlak v nádobe rozťahujú alebo sťahujú. Pohyb týchto prvkov sa prenáša na ukazovateľ na stupnici.
- Elektronické snímače tlaku: Využívajú piezoelektrickú alebo kapacitnú technológiu na premenu tlaku na elektrický signál, ktorý sa zobrazuje na digitálnom displeji alebo prenáša do systému zberu údajov.
- Prevodníky tlaku: Podobné elektronickým snímačom, ale špeciálne navrhnuté pre vysokotlakové a vysokoteplotné aplikácie.
Umiestnenie bodu merania
Pri meraní tlaku v tlakovej nádobe je dôležité zvoliť správne umiestnenie. Meranie by sa malo vykonávať v najnižšom bode nádoby, aby sa zabezpečila presnosť odčítania, pretože tam sa vyskytuje maximálny statický tlak.
Meranie tlaku v pneumatických systémoch
Presné meranie tlaku v pneumatickom systéme je kľúčové pre jeho efektívnu a bezpečnú prevádzku. Koncept tlaku v pneumatických systémoch predstavuje silu vyvíjanú stlačeným vzduchom alebo plynom na jednotku plochy, zvyčajne meranú v PSI, baroch alebo Pascaloch (Pa).
Typy tlaku v pneumatických systémoch
- Absolútny tlak: Celkový tlak meraný vzhľadom na dokonalé vákuum.
- Pretlak (tlak na meradle): Tlak meraný vo vzťahu k atmosférickému tlaku. Toto je najbežnejší typ merania v pneumatických systémoch.
- Diferenčný tlak: Rozdiel tlaku medzi dvoma bodmi v systéme.
Metódy merania tlaku v pneumatických systémoch
Výber metódy závisí od typu tlaku, požadovanej presnosti, rozsahu tlaku a podmienok prostredia.
Mechanické tlakové meradlá
- Meradlá Bourdon: Využívajú zakrivenú dutú trubicu (Bourdonovu trubicu). Pri aplikácii tlaku sa trubica narovnáva, čo pohybuje ukazovateľom na číselníku.
- Membránové meradlá: Používajú flexibilnú membránu, ktorá sa pri zaťažení tlakom vychyľuje. Vychýlenie je premenené na mechanický pohyb ukazovateľa.
- Vlnovcové meradlá: Využívajú vlnovcový prvok, ktorý sa pri zaťažení tlakom rozširuje alebo sťahuje. Pohyb vlnovca je prenesený na ukazovateľ.
Senzory elektronického tlaku
Tieto senzory sú čoraz populárnejšie vďaka svojej vysokej presnosti, spoľahlivosti a digitálnemu výstupu. Premieňajú tlak na elektrický signál.
- Tlakové snímače tenzometrické (Strain Gauge): Využívajú tenzometer, ktorého elektrický odpor sa mení pri deformácii. Tlak spôsobuje deformáciu, ktorá vedie k zmene odporu, a tá je premenená na údaj o tlaku.
- Kapacitné tlakové senzory: Používajú kondenzátor. Tlak mení vzdialenosť medzi doskami kondenzátora, čo vedie k zmene kapacity, ktorá je meraná a premenená na údaj o tlaku.
- Senzory piezoelektrického tlaku: Využívajú piezoelektrický materiál, ktorý generuje elektrický náboj pri mechanickom napätí. Tlak spôsobuje deformáciu materiálu, generuje náboj, ktorý je meraný a premenený na údaj o tlaku.
Senzory optického tlaku
Relatívne nový typ senzorov, ktorý využíva svetlo na meranie tlaku.
- Senzory tlaku z optického vlákna: Používajú optické vlákno potiahnuté materiálom citlivým na tlak. Tlak mení index lomu materiálu, čo ovplyvňuje prenos svetla cez vlákno. Táto zmena je meraná a premenená na údaj o tlaku.
- Optické senzory tlaku vlnovodu: Využívajú optický vlnovod. Tlak mení geometriu vlnovodu, čo ovplyvňuje šírenie svetla. Táto zmena je meraná a premenená na údaj o tlaku.
Tlakové vysielače
Tlakové vysielače premieňajú tlak na elektrický signál a prenášajú ho do riadiaceho systému alebo zobrazovacej jednotky, čo je ideálne pre diaľkové monitorovanie a riadenie.
- Koplanárne tlakové vysielače: Navrhnuté pre priamu montáž na procesnú prírubu, čím sa eliminujú impulzné vedenia.
- Prírubové tlakové vysielače: Montujú sa na prírubu pomocou montážnej konzoly.
- Ponorné tlakové vysielače: Navrhnuté na ponorenie priamo do procesnej tekutiny.
Osvedčené postupy pre meranie tlaku v pneumatických systémoch
Pre zabezpečenie presného merania tlaku je dôležité dodržiavať nasledujúce postupy:
- Výber správneho senzora tlaku: Zvoliť senzor vhodný pre daný typ tlaku, požadovanú presnosť, rozsah a podmienky prostredia.
- Správna inštalácia senzora: Postupovať podľa pokynov výrobcu.
- Pravidelná kalibrácia senzora: Kalibrovať senzor v pravidelných intervaloch pomocou kalibrovaného zdroja referenčného tlaku na zabezpečenie jeho presnosti.
- Údržba senzora: Udržiavať senzor čistý, bez nečistôt a pravidelne kontrolovať známky poškodenia alebo opotrebenia.
- Použitie správneho zariadenia na kondicionovanie signálu: Využiť zosilňovače, filtre a prevodníky na zabezpečenie kompatibility výstupu senzora s riadiacim systémom alebo zobrazovacou jednotkou.
