Typy a použitie vzduchotechnických potrubí a medzikusov

Správny výber potrubia a jeho komponentov je kľúčový pre efektívnu a spoľahlivú prevádzku akéhokoľvek vzduchotechnického systému. Táto príručka vám pomôže zorientovať sa v rôznych typoch potrubí, medzikusov a príslušenstva, čím vám ušetrí čas a predíde chybám pri výbere vhodných materiálov pre váš systém.

Základné funkcie a význam vzduchotechnického potrubia

Vzduchotechnické potrubia sú neoddeliteľnou súčasťou každého systému určeného na dopravu vzduchu. Ich primárnou funkciou je zabezpečiť spoľahlivý a bezpečný transport vzduchu medzi jednotlivými komponentmi systému, či už ide o prívod čerstvého vzduchu, odvod znečisteného vzduchu, alebo cirkuláciu vzduchu v rámci klimatizačných a ventilačných systémov.

Kvalitné potrubie zaručuje, že vzduch sa dostane tam, kam je potrebné, a zároveň zabraňuje spomaleniu alebo akýmkoľvek poruchám v systéme. Bez ohľadu na typ musia mať všetky vzduchotechnické potrubia správnu veľkosť a materiál, aby mohli plniť svoju funkciu efektívne.

Typy vzduchotechnického potrubia

Výber materiálu a konštrukcie potrubia závisí od špecifických požiadaviek aplikácie, vrátane prevádzkového tlaku, teploty, chemickej odolnosti a prostredia, v ktorom bude potrubie inštalované.

Kruhové potrubie

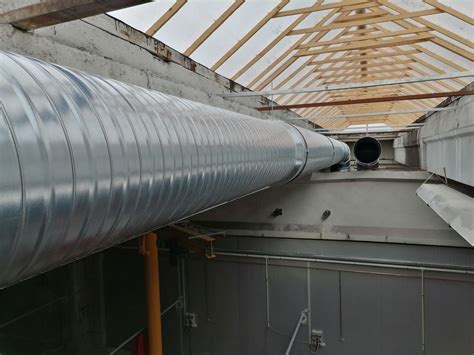

Vzduchotechnické pozinkované potrubie sa najčastejšie označuje ako spiro rúra, pretože je špirálne vinuté. Spiro potrubie je určené predovšetkým na transport vzduchu, odťah dymu a prachu bez chemických prímesí a nečistôt. Spiro potrubie je vhodné na dlhšie vzduchotechnické trasy, pretože je odolné proti vnútornému tlaku a zároveň poskytuje dobrú odolnosť proti deformácii. Ďalšou výhodou je nízka hmotnosť spiro potrubia a jednoduchá manipulácia pri inštalácii.

Systém Lindab Safe je moderný vzduchotechnický systém s vysokou triedou tesnosti a krátkou dobou montáže, ktorý šetrí váš čas aj peniaze. Zahŕňa kompletný sortiment kruhového potrubia, tvaroviek, tlmičov, odbočiek, redukcií, kolien, spojok, sedlových a výfukových kusov, záslepiek a pod. Základom systému je dvojbrité tesnenie z EPDM gumy, ktoré umožňuje rýchlu a jednoduchú montáž a zároveň zaisťuje vysokú triedu tesnosti D. Systém Lindab Safe je certifikovaný.

Plastový stavebnicový systém ED Plast je navrhnutý na vetranie menších priestorov v bytoch, ako sú napríklad kuchyne, kúpeľne, WC a podobne. Umožňuje jednoduchú úpravu dĺžky potrubia ručnou pílkou na kov.

Štvorhranné potrubie

Štvorhranné potrubie sa spája spravidla pomocou prírub. Príruba môže byť vytvorená priamo z plechu potrubia (tzv. falcované spoje) alebo pomocou samostatných profilov. Pri požiadavke na zvýšenú tesnosť sa využíva systém s tesniacou gumičkou alebo spájanie pomocou lisovaných prírub či nerozoberateľných rýchlospojok.

Hliníkové potrubné systémy (napr. AIRnet)

AIRnet je moderný hliníkový potrubný systém určený pre rozvody stlačeného vzduchu a inertných plynov. Systém je navrhnutý pre jednoduchú, rýchlu a intuitívnu inštaláciu, ktorú zvládne aj jedna osoba. Ponúka kompletné riešenie pre prívod vzduchu z kompresora do miesta konečnej spotreby. Hliníkové rúrky s práškovou povrchovou úpravou sú dostupné v rôznych priemeroch a dĺžkach, s prevádzkovým tlakom do 12,5 bar a prevádzkovou teplotou od -20 do +70 °C.

Výber materiálu potrubia

Výber správneho materiálu pre potrubie je dôležitý pre účinnosť a životnosť vášho systému. Neexistuje jeden typ, ktorý by vyhovoval všetkým systémom, každý typ má svoje špecifické výhody a obmedzenia.

• Polyuretán (PU): Zvyčajne najobľúbenejšia voľba vďaka svojej mäkkosti, flexibilite a odolnosti voči skrúteniu. Je vhodný pre robotické systémy alebo malé automatizované ramená, kde je potrebná častá zmena smeru. PU znižuje riziko zalomenia pri ohýbaní.
• Nylon: Pevný a ľahký materiál, ideálny pre vysokotlakové aplikácie a dlhšie úseky vyžadujúce stabilitu. Nylonové rúrky sú odolnejšie voči chemikáliám a teplu v porovnaní s PU, čo ich robí vhodnými pre priemyselné aplikácie. Sú však menej flexibilné ako PU.
• Polyetylén (PE): Základná možnosť za nízku cenu, najlepšia pre nízkotlakové aplikácie a ľahšie práce. Odoláva mnohým chemikáliám a je vhodný na všeobecné použitie.
• Polyvinylchlorid (PVC): PVC nie je vhodné na použitie so vzduchovými vedeniami pri nízkych teplotách, v chladnom prostredí alebo v zónach s vysokým tlakom, pretože môže prasknúť a skrehnúť sa. Môže sa tiež poškodiť pri umiestnení na úrovni podlahy, kde hrozí riziko pošliapania alebo poškodenia.
• PTFE (Polytetrafluóretylén): Pevný materiál zaručujúci odolnosť voči náročným podrobeným podmienkam. Je vhodný pre chemické laboratóriá, chemické spracovanie a prostredia s vysokou čistotou vďaka svojej chemickej inertnosti a odolnosti voči vysokým teplotám.

Pri výbere materiálu je dôležité zvážiť aj podmienky, ktorým bude hadica vystavená, ako napríklad:

• Prevod tlaku a teploty: Každý materiál má svoje limity. Pre systémy pracujúce pri vysokom tlaku alebo extrémnych teplotách by ste mali zvoliť nylon alebo PTFE. Pre nízky až stredný tlak a teplotu sú ideálnou a flexibilnejšou voľbou polyuretánové (PU) alebo polyetylénové (PE) hadice.
• Flexibilita a pohyb: Ak je potrebná menšia miera skrútenia, PU je najlepšou voľbou.

Medzikusy a príslušenstvo pre vzduchotechniku

Súčasťou vzduchotechnických potrubných systémov je široká škála medzikusov a príslušenstva, ktoré zabezpečujú funkčnosť, tesnosť, reguláciu a ochranu systému.

Potrubné elementy

Medzi bežné potrubné elementy patria:

• Filtračné boxy a kazety: Slúžia na filtráciu vzduchu vo vzduchotechnických rozvodoch. Sú určené pre kruhové aj štvorhranné potrubie a môžu obsahovať filter triedy G4 alebo byť bez filtra.
• Filtre: Vyrobené z moderných filtračných materiálov s vysokou zadržiavacou kapacitou prachových častíc.
• Klapky: Ochranný a regulačný prvok potrubia. Existujú v rôznych variantoch: regulačné, zmiešavacie, škrtiace, spätné, žalúziové, s ručným alebo servopohonom. Štandardne sa dodávajú z plastu alebo pozinkovaného plechu.
• Protidažďové žalúzie: Chránia sacie a výfukové vývody pred vniknutím dažďa a zároveň môžu slúžiť ako architektonický prvok.
• Protihlukové žalúzie: Slúžia na útlm hluku šíriaceho sa vetracími otvormi, často sa používajú v strojovniach.
• Tlmiče hluku: Účinne tlmenia hluk šíriaci sa potrubím. V prípade potreby vyššieho útlmu je možné použiť viac tlmičov za sebou.
• Pružné pripojenia (manžety): Slúžia na zabránenie šírenia vibrácií, šumu a hluku z ventilátorov alebo iných strojných zariadení do potrubnej siete. Zaisťujú vzduchotesné spojenie.
• Servisné dvierka/otvory: Umožňujú jednoduchšiu údržbu a čistenie VZT potrubia.
• Výpust kondenzátu: Slúži na odvod kondenzátu, ktorý sa vytvára vo vnútri potrubia.
• Regulátory prietoku: Určené pre konštantnú (CAV) alebo premenlivú (VAV) reguláciu prietoku vzduchu.
• Ohrievače a chladiče: Komponenty na ohrev alebo ochladzovanie vzduchu v rozvodoch. Ohrievače vyžadujú inštaláciu v súlade s bezpečnostnými normami kvôli riziku požiaru a prehriatia. Chladiče sa delia na vodné a freónové.
• Eliminátory kvapiek: Odlučujú kondenzované kvapky zo vzduchu, najefektívnejšie za chladičom alebo rekuperátorom.
• Sacie dýzy: Umiestňujú sa na stranu sania ventilátorov a slúžia na usmernenie nasávaného vzduchu a zníženie hluku.
• Ochranné mriežky: Zabezpečujú ventilátor pred vniknutím cudzích telies a slúžia aj ako ukončenie potrubia.
• Príruby: Používajú sa na spojenie potrubia, najmä pri štvorhranných potrubiach, na zabezpečenie hladkých a tesných spojov.
• Boxy pre anemostaty (plenum boxy): Doporučené príslušenstvo k distribučným elementom, ktoré vyrovnáva tlakové straty, znižuje hluk a umožňuje meranie vzduchových výkonov.

Inštalácia a údržba vzduchotechnického potrubia

Správna inštalácia a pravidelná údržba sú nevyhnutné pre dlhodobú funkčnosť a bezpečnosť vzduchotechnických systémov.

Ochrana potrubia

Pneumatické potrubie (v kontexte pneumatických systémov, nie VZT potrubia) je nevyhnutnou súčasťou každého systému. V dôsledku opotrebovania môže dôjsť k jeho poruche, najmä ak nie je chránené. Návleky na rúrky a špirálové obaly sa jednoducho aplikujú a chránia pred skrútením, porezaním a opotrebovaním povrchu.

Správne vedenie potrubia

• Vyhýbajte sa ostrým zákrutám: Ostré a tesné ohyby zvyšujú riziko zníženia prietoku vzduchu a praskania v potrubí. Na zabezpečenie jemného zakrivenia je možné použiť spony a vodiace lišty s polomerom ohybu.
• Bezpečne ukotvite hadičku/potrubie: Uvoľnené alebo kývavé časti potrubia sa s väčšou pravdepodobnosťou opotrebujú.
• Uchovávajte mimo dosahu tepla a chemikálií: Nadmerné teplo a abrazívne chemikálie môžu viesť k roztaveniu, krehnutiu alebo inému poškodeniu potrubí.
• Pre náročné úlohy zvoľte vystužené rúry: V náročných prostrediach môžu byť výhodné vystužené rúrky s dodatočnou vnútornou vrstvou alebo vonkajším lemovaním.

Pravidelná kontrola

Pravidelná kontrola prasklín, netesností alebo opotrebovania potrubí je dôležitá. Včasné odhalenie tak ušetrí čas od zložitejších problémov.

Použitie vzduchotechnických potrubí v rôznych odvetviach

Vzduchotechnické potrubia nachádzajú široké uplatnenie v rôznych priemyselných a komerčných sektoroch:

• Automatizované továrne: Na pripojenie ventilov, ovládačov a pneumatických nástrojov; zodpovedné za pohyb častí, stláčanie tlačidiel alebo zdvíhanie predmetov pomocou vzduchu.
• Automobilový priemysel: Pohon zdvihákov, upínačov a pneumatických nástrojov; hustenie pneumatík; montážne linky.
• Potravinársky priemysel: Ideálne pre čisté aplikácie a prostredia. Bezpečnostné prvky ako nevznikajú iskry alebo nepoužívajú olej ich robia vhodnými na balenie a manipuláciu s potravinami, plniace stroje, triediace linky a uzatváracie systémy.
• Zdravotníctvo: V laboratórnych zariadeniach, lôžkových lôžkach a pneumaticky ovládaných zariadeniach. Čistý a suchý vzduch je ideálny pre citlivé nástroje.
• Stavebníctvo: Napájanie nástrojov ako klincovačky, zbíjačky a vŕtačky. Ľahké, ľahko premiestniteľné a dostatočne odolné na staveniská.
• Poľnohospodárstvo: Vzduchové systémy na kŕmenie, používanie strojov, automatizáciu skleníkov a ovládanie zavlažovacích systémov.
• Dopravné prostriedky: Dvere, brzdy a systémy odpruženia v autobusoch, vlakoch a nákladných vozidlách sú ovládané pneumatickým potrubím, čím sa zvyšuje bezpečnosť a pohodlie.

Názvoslovie a normy

V technickej praxi sa stretávame s rôznymi pomenovaniami častí vzduchotechniky: niekto hovorí o potrubí, iný o vzduchovodoch alebo vetracích rúrach. Podľa slovenských technických noriem (STN) sa odporúča používať výraz „vzduchovody“. Medzi často používané normy patria napríklad STN EN 1505, STN EN 1506, STN EN 1507, STN EN 12237, STN EN 14239 a STN EN 12792.

Okrem normovaných názvov existujú aj praktické pomenovania známe medzi montážnikmi a výrobcami. Jasno v názvoch jednotlivých častí vzduchotechniky je základom pre plynulú spoluprácu medzi projektantom, výrobcom, montážnikom a zákazníkom.

Požiarna bezpečnosť vo vzduchotechnických systémoch

Efektívna prevádzka systémov VZT je rozhodujúca, ale rovnako dôležitý je aspekt požiarnej bezpečnosti. Protipožiarne systémy v systémoch VZT zohrávajú zásadnú úlohu pri predchádzaní šíreniu požiaru, ochrane životov a minimalizácii škôd na majetku.

Princípy protipožiarnej ochrany

Protipožiarne opatrenia zahŕňajú implementáciu systémov na zabránenie prechodu ohňa, dymu a toxických plynov cez otvory v požiarne deliacich konštrukciách (steny, podlahy, stropy). V kontexte VZT sa protipožiarne tesnenie zameriava na utesnenie prestupov potrubia cez tieto bariéry.

Normy a skúšobné postupy

Existujú špecifické normy pre skúšanie požiarnej odolnosti:

• STN EN 1366-1: Skúšanie požiarnej odolnosti prevádzkových zariadení. Časť 1: Vzduchotechnické potrubia. Táto norma skúma správanie potrubia v podmienkach požiaru, jeho schopnosť udržať stabilitu a zabrániť šíreniu plameňov a tepla.
• STN EN 1366-3: Skúšanie požiarnej odolnosti prevádzkových inštalácií. Časť 3: Tesnenia prestupov. Táto norma sa zameriava na skúšanie požiarnej odolnosti inštalácií (okrem VZT), ktoré prechádzajú cez požiarne deliace konštrukcie.

Realizácia tesnenia prestupu nezaizolovaného vzduchotechnického potrubia cez požiarne deliacu konštrukciu často nevyhovie požiarnym skúškam, najmä pokiaľ ide o izoláciu prenosu tepla.

Kľúčové kroky pre úspešnú implementáciu protipožiarnej ochrany:

1. Hodnotenie: Posúdenie systému a identifikácia všetkých potenciálnych prienikov cez požiarne deliace konštrukcie.
2. Výber protipožiarnych systémov: Výber vhodných protipožiarnych výrobkov (tmely, nátery, peny, bandáže, manžety) podľa typu a veľkosti prestupov.
3. Inštalácia: Správna inštalácia protipožiarnych výrobkov podľa pokynov výrobcu, vrátane použitia schválených materiálov.
4. Pravidelné kontroly a údržba: Zabezpečenie neporušenosti protipožiarneho uzáveru a vykonávanie opráv.

Účinné tesnenie prestupov je kritickým prvkom pre zaistenie bezpečnosti budovy, umožňuje zadržiavať oheň, dym a teplo, čím poskytuje čas na evakuáciu a znižuje škody na majetku.
