Rekuperácia vzduchu sa stáva štandardom moderného bývania, zabezpečujúc stálu výmenu vzduchu, zlepšujúc kvalitu vnútorného prostredia a znižujúc náklady na vykurovanie. Tento článok poskytuje komplexný návod pre správnu inštaláciu rozvodov vzduchu pre rekuperáciu s dôrazom na minimalizáciu chýb a maximalizáciu efektivity.
Úvod do rekuperácie a jej významu
Rekuperácia vzduchu je systém riadeného vetrania, ktorý zabezpečuje neustálu výmenu vzduchu v interiéri. Na rozdiel od klasického vetrania oknami, rekuperácia využíva rekuperačnú jednotku na získavanie tepla z odvádzaného vzduchu a jeho prenos do privádzaného čerstvého vzduchu, čím sa minimalizujú tepelné straty a znižujú náklady na vykurovanie. Rekuperácia nie je len luxusný doplnok, ale kľúčový prvok pre príjemnú a komfortnú zónu v domácnosti.
Princíp fungovania rekuperácie
Systém funguje na princípe výmeny znehodnoteného vzduchu v miestnosti za čerstvý. Rekuperačná jednotka, srdce systému, nasáva znehodnotený vzduch z miestností ako kúpeľňa, toaleta a kuchyňa, a odovzdáva jeho teplo privádzanému čerstvému vzduchu, ktorý následne distribuuje do obytných miestností, ako sú obývacia izba, spálňa a detské izby.
Dôležitosť správnych rozvodov vzduchu
Rozvody vzduchu sú pre fungovanie rekuperácie zásadné a ovplyvňujú celý systém. Správne navrhnuté a nainštalované rozvody zabezpečujú rovnomernú distribúciu vzduchu, minimalizujú hluk a tlakové straty a zabraňujú šíreniu baktérií a plesní.
Plánovanie a príprava pred inštaláciou
Základom správnej inštalácie je vytvorenie vetracieho plánu presne pre daný dom. Pred samotnou inštaláciou je nutné dôkladne naplánovať rozvody vzduchu, zohľadniť dispozíciu domu, umiestnenie rekuperačnej jednotky a požiadavky na vetranie jednotlivých miestností. Je dôležité zvážiť, kde umiestniť prívody a odvody vzduchu pre optimálnu cirkuláciu a minimalizáciu tlakových strát.
Vetrací plán by mal obsahovať:
- Umiestnenie rekuperačnej jednotky: Ideálne v technickej miestnosti alebo inom priestore, kde nebude rušiť hlukom a bude ľahko prístupná pre údržbu.
- Trasy potrubí: Naplánovať trasy potrubí tak, aby boli čo najkratšie a s minimálnym počtom ohybov. Vyhnúť sa vedeniu potrubia cez chladné miesta a v prípade nutnosti ich dôkladne tepelne zaizolovať.
- Umiestnenie prívodných a odvodných bodov: Prívodné body v obytných miestnostiach (obývacia izba, spálne), odvodné body v miestnostiach s vlhkosťou a škodlivinami (kúpeľňa, toaleta, kuchyňa).
- Výber potrubia: Zvoliť správny typ a priemer potrubia podľa požiadaviek na prietok vzduchu a minimalizáciu tlakových strát.
Výber komponentov pre rozvody vzduchu
Pri výbere komponentov pre rozvody vzduchu je dôležité dbať na kvalitu a kompatibilitu. Nesprávny výber môže viesť k problémom s hlučnosťou, tlakovými stratami a celkovou účinnosťou systému.
Typy potrubí
Pre rozvody vzduchu sa používajú rôzne typy potrubí:
- Flexibilné potrubie:
- Výhody: Jednoduchá inštalácia, ohybnosť, možnosť vedenia v stiesnených priestoroch.
- Nevýhody: Vyššie tlakové straty, horšia čistiteľnosť.
- Pevné potrubie:
- Výhody: Nižšie tlakové straty, lepšia čistiteľnosť.
- Nevýhody: Náročnejšia inštalácia, obmedzená ohybnosť.
- Plastové flexibilné potrubia: Najľahšie sa montujú. Odporúčajú sa antibakteriálne varianty (zvyčajne zelené alebo biele).
Rozmery potrubí (DN75 vs. DN90)
Používajú sa dva základné typy potrubia:
- DN75:
- Výhody: Dobré využitie v prípade malej sadrokartónovej dutiny v podhľade, jednoduchšie umiestnenie do vrstiev podlahy.
- Nevýhody: Menší prietok vzduchu ako pri DN90, preto sú potrebné častejšie dve potrubia do jednej výustky.
- DN90:
- Výhody: Univerzálne využitie vzhľadom na vyšší prietok vzduchu. Spravidla postačuje jedno potrubie do jednej výustky, čo znamená potrebu menej potrubia ako pri menších priemeroch.
- Nevýhody: Väčšie priestorové nároky ako pri potrubí DN75.
Najlepšou voľbou je priemer 90 mm, ak nie sú žiadne obmedzenia výšky (napr. pri rekonštrukciách). Má najmenšiu tlakovú stratu a dokáže priviesť až 32 m³/hod vzduchu na určené miesto.
Materiály potrubí a ich vlastnosti
Flexibilné vlnité vetracie potrubie s antibakteriálnou a protiplesňovou úpravou a hladkou vnútornou vrstvou je vyrobené z kvalitného plastu PE-HD s vonkajšími rozmermi Ø50, Ø75 a Ø90. Vnútorná vrstva obsahuje bakteriostatické a fungistatické prísady, ktoré zabraňujú rastu mikroorganizmov s biocídnou účinnosťou až 60%. Flexibilné vetracie potrubie s vlnitou štruktúrou a najlepšími antibakteriálnymi a fungicídnymi vlastnosťami (až takmer 100%) je vyrobené z najkvalitnejšieho plastu PE-HD. Vysoká flexibilita potrubí výrazne uľahčuje inštaláciu.
Rozdeľovače vzduchu (distribučné boxy)
Montáž rekuperácie sa odvíja od rozdeľovačov. Existujú dva základné typy:
- Nízky rozdeľovač:
- Výhoda: Nízka výška cca 10 cm.
- Umiestnenie: Ideálne nad rekuperačnú jednotku alebo v jej bezprostrednej blízkosti. Do rozdeľovača vedie potrubie DN 160 a viac.
- Rozdeľovač s pripojením z jednej strany:
- Výhoda: Všetky potrubia systému sa pripájajú z jednej strany, čo zjednodušuje montáž.
- Umiestnenie: Priamo nad rekuperačnú jednotku, na stenu alebo v jej bezprostrednej blízkosti.
Nevhodné sú boxy s otvormi pre potrubie proti sebe, ktoré prenášajú hluk z izby do izby. Nevhodne použitý box zbytočne zvyšuje tlakové straty a môže spôsobovať hlučné turbulencie.
Tlmiče hluku
Kvalitný tlmič za rekuperačnou jednotkou je základ. Pri plánovaní rozvodov je potrebné zvážiť hlukové pomery v dome. Najviac sa osvedčil hviezdicovitý systém s rozdeľovacím boxom a flexibilným potrubím (max. dĺžka 15 m a minimum ohybov). Štandardom je použitie tlmiča hluku na prívodnom potrubí z rekuperácie do rozvádzacieho boxu.
Stropné boxy a vyústenia
Na konci potrubia sa nachádza stropný box, zvyčajne z plastu. Niektoré boxy sa kotvia do nosnej konštrukcie a ich tubus prechádza cez sadrokartón do interiéru. Tubus sa zakráti podľa potreby. Pri ideálnej pozícii výustky (prívodná čo najďalej od odvodnej, od vstupu do miestnosti a odvodná na strede odsávanej miestnosti) je možné použiť akúkoľvek stropnú vyústku/ventil správnej veľkosti (do 60 m³/h veľkosť 125 mm). Pre detské izby sa odporúčajú smerovateľné ventily.
Ďalšie komponenty
- Fasádna stenová mriežka: Musí mať dostatočnú prietočnú plochu.
- Klapky: Na sanie je vhodné inštalovať klapku riadenú servopohonom; v málo veterných oblastiach postačí spätná klapka. Na výfuku sa inštaluje spätná klapka, ak sa neplánuje časté vypínanie systému.
Inštalácia rozvodov vzduchu krok za krokom
Umiestnenie rekuperačnej jednotky
Rekuperačnú jednotku inštalujte vždy na dostatočne nosnú konštrukciu, ktorá neprenáša hluk. Pre podstropnú jednotku je nutný priestor pre tlmiče hluku a ohyby sania a výfuku. Rekuperačnú jednotku nemožno inštalovať do exteriéru. Okolitá teplota by mala byť v rozmedzí cca 5-50°C. Ideálne je, ak je teplota jednotky čo najviac podobná interiérovým teplotám. Jednotku nie je vhodné inštalovať na povalu (pokiaľ nie je súčasťou tepelnej obálky budovy) alebo do nevykurovanej garáže. Nezabudnite na odvod kondenzátu a prípravu kabeláže. Dbajte na voľný odtok kondenzátu, aby nezamrzol. Nikdy jednotku nepoužívajte na dosúšanie stavby, ktorá nie je dokonale čistá, zbavená prachu, aby nedošlo k jej trvalému poškodeniu.
Inštalácia potrubí
Potrubie na sanie a výfuk musí byť dokonale izolované. Výfuk veďte pokiaľ možno vykurovaným priestorom.
Umiestnenie rozdeľovača
Pred ukotvením rozdeľovača vyberte správne miesto tak, aby bol dostatok priestoru na prekríženie potrubí a aby vzdialenosť medzi rekuperáciou a rozdeľovačom nebola zbytočne dlhá. Dôležité je aj umiestnenie prívodných a odvodných bodov. Je dobré vopred vedieť, akú rekuperačnú jednotku budete inštalovať, pretože rôzne značky majú prívod a odvod umiestnený inde. Umiestnenie rozdeľovačov zohľadňuje celkovú dispozíciu domu a vetrací plán, aby sa odvodné a prívodné potrubia čo najmenej križovali. Ideálne je prekrížiť potrubia iba v technickej miestnosti. Pri domoch s betónovou platňou sa rozdeľovače uchytávajú pomocou úchytov. Pri domoch s väzníkovým krovom sa použijú pomocné dosky. Flexibilný tlmič hluku sa vloží do rozdeľovača, zaizoluje parozábranou a stiahne kovovou páskou.
Inštalácia prívodu a odvodu vzduchu k rekuperácii
Pomocou SONO potrubia alebo EPE sa realizuje prívod čerstvého vzduchu a odvod odpadného vzduchu k rekuperácii. Ak vzdialenosť rekuperácie a exteriéru nie je príliš veľká (do cca 3-4 m), možno použiť SONO potrubie. Najefektívnejším a najlepším je však EPE potrubie s hladkým povrchom pre jednoduchšie prúdenie vzduchu s nízkou tlakovou stratou, hoci je drahšie. Na konci SONO potrubia sa pritiahneme kovovou páskou prechodka a zaizoluje sa parozábranou. Tento prestup do exteriéru sa neskôr vloží do OSB dosky. Druhou možnosťou je prechod priamo cez obvodovú stenu pomocou jadrovej vŕtačky (priemer 205 mm). Po navŕtaní diery sa vloží EPE potrubie s miernym sklonom do exteriéru, aby kondenz nezišiel smerom dolu. Potrubie sa dá s vonkajším presahom dostatočným na dodatočné zateplenie domu a následne sa zaizoluje montážnou penou.
Časté chyby pri inštalácii a ako sa im vyhnúť
Pri inštalácii rozvodov vzduchu pre rekuperáciu sa často vyskytujú chyby:
- Nedostatočná izolácia potrubí: Potrubie na sanie a výfuk musí byť dokonale izolované.
- Nesprávne umiestnenie rekuperačnej jednotky: Nevhodné je umiestnenie na povalu alebo do nevykurovanej garáže.
- Používanie nevhodného potrubia: Lacnejšie riešenia ako SONO, ALU a pod. sa neodporúčajú kvôli strate tepelných vlastností v ohyboch.
- Zanedbanie odvodu kondenzátu: Je potrebné zabezpečiť voľný odtok kondenzátu, aby nezamrzol.
- Používanie jednotky na dosúšanie stavby: Hrozí jej trvalé poškodenie.
- Nedostatočná prietočná plocha fasádnej mriežky.
- Nesprávne umiestnenie výfuku: Výfuk smerujúci na strechu býva menej ekonomický a spôsobuje problémy s odvodom kondenzátu. Výfukovaný vzduch nesmie ovplyvňovať sanie.
Údržba a čistenie rozvodov vzduchu
Rekuperácia je takmer bez údržby. Je potrebné pravidelne čistiť a meniť filtre, občas vyčistiť sifón na odvod kondenzátu. Výmenník a ventilátory zvyčajne nevyžadujú časté čistenie.
Príklady inštalácií rekuperácie
Bungalov, 160 m², novostavba

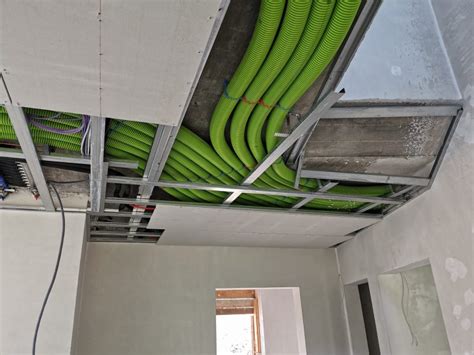

Vetracia jednotka je umiestnená v technickej miestnosti. Tichý chod a umiestnenie akustických tlmičov a rozdeľovača za jednotkou eliminujú hlučnosť. Rozvody sú vedené v stropnom podhľade. „Hviezdicovitý“ systém s individuálnym potrubím do každej miestnosti umožňuje presné vyregulovanie a zabraňuje šíreniu hluku.
Dvojpodlažný rodinný dom, 200 m², novostavba
Jednotka je umiestnená pod stropom. Akustický tlmič s montážnou doskou umožňuje pripojenie až 12 rúrok s priemerom 90 mm, vedených v stropnom podhľade. Nízka tlaková strata umožňuje rozvod vzduchu na všetky podlažia. Vývody vzduchu sú zakončené ventilmi.
Záver: Investícia do kvalitného vetrania sa oplatí
Správne navrhnuté a nainštalované rozvody vzduchu sú kľúčové pre efektívne fungovanie rekuperačného systému. Investícia do kvalitných komponentov a odbornej inštalácie sa vám vráti v podobe zdravého vnútorného prostredia, nižších nákladov na vykurovanie a zvýšenej hodnoty nehnuteľnosti. V prípade neistôt je vždy lepšie využiť služby odborníka.
