V dnešnom svete sú malé motory neoddeliteľnou súčasťou našich životov, poháňajú všetko od kosačiek na trávu a reťazových píl až po motocykle a generátory. V tomto komplexnom sprievodcovi sa ponoríme hlboko do sveta malých motorov, pričom sa zameriame na princípy fungovania a výhody štvortaktných motorov s vodným chladením, ktoré predstavujú efektívne a spoľahlivé pohonné jednotky.
Čo je malý motor?
Malé motory sú také, ktoré majú výkon pod 25 koní. Vo všeobecnosti platí, že čím väčší motor, tým viac koní. Malé motory sú zvyčajne 2- alebo 4-taktné komponenty, ktoré poháňajú vonkajšie zariadenia, ako sú traktory, kosačky na trávu a generátory, ako aj menšie vozidlá, ako sú mopedy a bicykle. Malé motory majú jednoduchú konštrukciu, kompaktnú veľkosť a efektívny výkon.
Stručná história spaľovacích motorov
Počiatky motorov s vnútorným spaľovaním siahajú do roku 1861, kedy Nikolaus August Otto postavil svoj prvý plynový motor. Carl Benz následne vylepšil tieto motory tak, že plyn nahradil benzínom, ktorého spaľovanie prinieslo vyšší výkon a otvoril tým cestu prvým automobilom, ktoré sa objavili v roku 1885. O rok nato prichádza patent na Ottov štvordobý motor, ktorého princíp sa využíva dodnes. Naftový motor zostrojil v roku 1893 Rudolf Diesel. Dodnes sa využívajú v spaľovacích motoroch tieto dva základné obehy - Ottov pre zážihové a Dieslov, respektíve Sabatov obeh pre vznetové motory.
Princípy fungovania štvortaktného motora
Štvortaktný motor (alebo štvortaktný spaľovací motor, ľudovo: štvortakt) je motor pracujúci so štvordobým pracovným obehom, t.j. na štyri doby (takty). Jeho činnosť spočíva v premene tepla vzniknutého spaľovaním paliva na mechanickú prácu. Podľa spôsobu zapálenia zmesi sa pracovné cykly mierne odlišujú pre zážihový (benzínový) a vznetový (naftový) motor.
Animácia fungovania štvortaktného motora
Základný pracovný cyklus
Spaľovanie prebieha v uzavretom priestore, kde je obvykle jedna stena komory tvorená pohyblivým piestom. Piest je spojený s ojnicou, ktorá roztáča kľukový hriadeľ. Dôležitou súčasťou sú výfukové a nasávacie ventily, ktoré po expanzii vypustia zvyšný horúci plyn a umožňujú nasať čerstvý vzduch a palivo. Kroky štvortaktného procesu zahŕňajú:
- Nasávanie (1. doba):
Piest sa pohybuje z hornej úvrate do dolnej úvrate. V tomto okamihu sa otvára sací ventil, čím vzniká podtlak vo valci. Prostredníctvom karburátora (u starších typov) alebo vstrekovacieho systému sa do valca nasáva zmes vzduchu a paliva (u zážihových motorov) alebo len čistý vzduch (u vznetových motorov). Sací ventil sa často otvára ešte pred hornou úvraťou a zatvára až za dolnou úvraťou, aby sa maximalizovalo naplnenie valca vďaka kinetickej energii prúdiacej zmesi.
- Kompresia (2. doba):
Sací ventil je zatvorený a piest sa pohybuje z dolnej úvrate späť do hornej úvrate, čím stláča pracovnú náplň. U zážihových motorov sa stláča zmes paliva a vzduchu na tlak okolo 1,1 MPa, pričom teplota stúpne na 300 - 350°C. U vznetových motorov sa stláča čistý vzduch na tlak vysoký asi 4 MPa, čím sa vzduch ohreje na teplotu vyše 700°C. Stlačením sa molekuly paliva a kyslíka priblížia, čím sa zmes pripraví na efektívne zapálenie.
- Expanzia / Spaľovanie (3. doba - silový zdvih):
Keď piest dosiahne vrchol kompresie (alebo tesne pred ňou), je pripravený na zapálenie paliva. U zážihových motorov zapaľovacia sviečka vytvorí elektrickú iskru, ktorá zapáli stlačenú zmes. U vznetových motorov sa v tomto okamihu vstrekne motorová nafta do horúceho stlačeného vzduchu, kde sa sama vznieti. Horením vzniká vysoká teplota (až 2500 °C) a prudký nárast tlaku (5 - 6 MPa u zážihových, 7 - 8 MPa u vznetových), ktorý tlačí piest späť do dolnej úvrate a vykonáva prácu. Maximálny tlak vo valci nastáva približne 12 - 15° otáčania kľukového hriadeľa za hornou úvraťou.
- Výfuk (4. doba):
Ešte pred dosiahnutím dolnej úvrate sa otvára výfukový ventil. Tlak spálených plynov je stále vyšší ako tlak vo výfukovom potrubí, čo pomáha ich vytlačiť z valca. Piest sa následne pohybuje z dolnej úvrate späť do hornej úvrate a tlačí zvyšné spaliny von cez výfukový ventil. Výfukový ventil sa môže zatvoriť až po hornej úvrati, zatiaľ čo sací ventil sa môže otvoriť už pred hornou úvraťou, čím vzniká prekrytie ventilov, ktoré optimalizuje vypláchnutie spalín a naplnenie valca čerstvou zmesou.
Dynamické aspekty pracovného cyklu
Pre zjednodušenie sa často predpokladá, že každá doba trvá polovicu otáčky kľukového hriadeľa. V skutočnosti je však načasovanie otvárania a zatvárania ventilov komplexnejšie a optimalizuje sa pre rôzne režimy motora. Napríklad, kompresia trvá len 120 až 150° otáčania kľukového hriadeľa. Proces horenia tiež trvá určitý čas, preto sa zmes zapaľuje s predstihom. Optimálne načasovanie týchto procesov má veľký vplyv na účinnosť motora.
Výhody štvortaktných motorov
Malé štvortaktné motory prichádzajú s množstvom výhod, ktoré z nich robia ideálne riešenie pre širokú škálu aplikácií:
- Vyššia účinnosť paliva: Štvortaktné motory efektívnejšie využívajú palivo, minimalizujú straty cez výfuk a maximalizujú energiu. To vedie k menšej spotrebe a nižším prevádzkovým nákladom.
- Lepšie emisné charakteristiky: Vďaka riadenému spaľovaciemu cyklu majú štvortaktné motory lepšie emisné parametre a spĺňajú prísnejšie environmentálne normy, čo ich robí príťažlivejšími pre ekologicky uvedomelých spotrebiteľov a výrobcov.
- Nízka hlučnosť a vibrácie: V porovnaní s dvojtaktnými motormi produkujú štvortaktné motory menej hluku a vibrácií, čo je dôležité pre používateľský komfort a prevádzku v obytných oblastiach.
- Dlhá životnosť a spoľahlivosť: Sú známe svojou robustnosťou a dlhou životnosťou. Správna údržba a pravidelná kontrola môžu predĺžiť ich životnosť a zabezpečiť optimálny výkon po dlhú dobu.
- Kompaktnosť a flexibilita: Napriek ich komplexnejšej konštrukcii sú moderné malé štvortaktné motory kompaktné a dajú sa ľahko integrovať do rôznych zariadení a vozidiel.

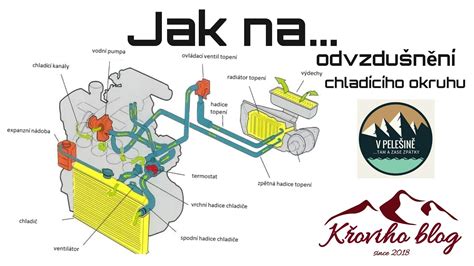

Princípy vodného chladenia motora
Vodou chladený motor využíva cirkulujúcu kvapalinu na reguláciu tepla, namiesto toho, aby sa spoliehal iba na prúdenie vzduchu. Tento systém predstavuje efektívnejší spôsob odvádzania prebytočného tepla, ktoré vzniká pri spaľovaní paliva. Laicky povedané, špeciálny vodný chladiaci systém vstrekuje nízkoteplotnú vodu do vodnej cesty, ochladzuje motor cez cirkulačný systém a po zvýšení teploty následne ochladzuje vodu vo výmenníku tepla (chladiči).
Vodou chladený motor vo svojom jadre obklopuje kľúčové komponenty produkujúce teplo (ako sú valce a hlava valcov) s chladiacim plášťom alebo integrovanými kvapalinovými kanálmi. Systém s uzavretým okruhom pumpuje vodu (často zmiešanú s prísadami chladiacej kvapaliny) cez tieto kanály. Ako chladiaca kvapalina cirkuluje, absorbuje teplo z telesa motora a prenáša ho do chladiča, kde toto teplo uvoľňuje do okolitého vzduchu, kým sa vráti, aby sa proces zopakoval. Vodou chladené motory ponúkajú lepší chladiaci výkon v porovnaní s tradičnými vzduchom chladenými systémami, pretože voda má vyššiu tepelnú kapacitu a tepelnú vodivosť.
Výhody vodou chladených motorov
Vodou chladené motory poskytujú celý rad výhod, ktoré sú obzvlášť dôležité pre malé štvortaktné motory:
- Efektívne odvádzanie tepla: Vodné chladenie poskytuje efektívne a rovnomerné rozloženie tepla. Teplo vydávané motorom môže byť rýchlo odvedené, čo účinne znižuje teplotu motora a je vhodné na prevádzku v prostredí s vysokou teplotou, aby sa zabezpečila stabilita motora a dlhá životnosť.
- Znížená hladina hluku: Keďže motor nemá rozsiahly ventilačný systém (ktorý je často hlučný pri vzduchom chladených motoroch), celkový hluk motora je menší. To je výhodné v situáciách, kde sú požiadavky na kontrolu hluku vysoké.
- Vyššia účinnosť: Vďaka absencii mechanických strát spôsobených systémom ventilátora (ktorý je pri vzduchovom chladení nutnosťou) je účinnosť motora vyššia.
- Ochrana životného prostredia: Vodné chladenie prispieva k ekologickejšej prevádzke, a to tak z hľadiska fyzického znečistenia, ako aj hluku. V porovnaní s olejovým chladením je voda oveľa úspornejšia.
- Podpora moderných technológií: Vodné chladenie je kľúčové pre moderné motory využívajúce downsizing a turbodúchadlá. Tieto technológie zvyšujú tlak a teplotu spaľovacích plynov, čo vedie k tepelnému namáhaniu komponentov. Chladenie ventilov kvapalným sodíkom alebo iné pokročilé metódy vodného chladenia sú nevyhnutné na udržanie výkonu a životnosti.

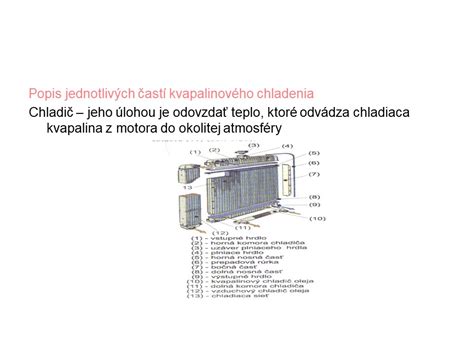

Údržba a spoľahlivosť vodou chladených štvortaktných motorov
Aby malé štvortaktné motory s vodným chladením fungovali optimálne, je nevyhnutná ich správna údržba. To zahŕňa pravidelnú výmenu oleja, udržiavanie čistého vzduchového filtra, kontrolu zapaľovacích sviečok a vypúšťanie paliva, ak sa motor dlhšie nepoužíva. Špecifickou oblasťou údržby pre vodou chladené systémy je starostlivosť o chladiaci okruh.
Pretože konštrukcia motora obsahuje vodu, riziká spojené s kvalitou vody môžu spôsobiť vážne problémy. Je kľúčové zabezpečiť bezpečnosť systému vodných ciest. Voda používaná na chladenie by mala byť zmäkčená, aby sa predišlo problémom s tvorbou vodného kameňa v potrubiach, ktorý môže ovplyvniť odvod tepla. Okrem toho by chladiaca kvapalina nemala obsahovať žiadne korozívne látky, ktoré by mohli poškodiť systém.
V prípade problémov s motorom môžu bežné opravy zahŕňať nastavenie karburátora, výmenu tesnení, riešenie problémov so systémom zapaľovania alebo opravu chladiaceho systému v prípade prehrievania. Vždy je dôležité prečítať si príručku k zariadeniu, než sa pokúsite niečo opraviť sami.
Malé štvortaktné motory s vodným chladením predstavujú pokročilé a spoľahlivé riešenie pre širokú škálu aplikácií. Ich kombinácia vysokej palivovej účinnosti, nižších emisií, dlhej životnosti a efektívneho riadenia tepla vďaka vodnému chladeniu z nich robí preferovanú voľbu v mnohých odvetviach. Neustály pokrok v technológiách ďalej zvyšuje ich efektivitu a výkonnosť, čo zaručuje ich rastúci význam v budúcnosti.
