Liatinové kotly s horným odvodom dymu: komplexný prehľad

Liatinové kotly s horným odvodom dymu predstavujú efektívne a úsporné riešenie pre vykurovanie domácností. Tieto kotly, konštruované na princípe generátorového splyňovania dreva a hnedého uhlia, využívajú odťahový ventilátor na odsávanie spalín.

Konštrukcia a princíp fungovania

Teleso kotla je zvarené z kvalitných oceľových plechov s hrúbkou 6 až 3 mm. Je tvorené dvoma nad sebou umiestnenými komorami: vrchná slúži ako zásobník paliva a spodná ako spaľovacia komora s popolníkom. Medzi týmito komorami sa nachádza patentom chránený otočný rošt, ktorý umožňuje dokonalé splyňovanie paliva (dreva a uhlia jednotlivo alebo spolu) a uľahčuje odstraňovanie popola.

V zadnej časti kotla je zvislý spalinový kanál vybavený vo vrchnej časti rozkurovacou klapkou. Nastavenie roštovacích segmentov je jednotné pri spaľovaní uhlia aj dreva.

Požiadavky na zapojenie a prevádzku

Kotly ATMOS musia byť zapojené s modulom LADDOMAT 21 alebo termoregulačným ventilom, aby sa dosiahla minimálna teplota vratnej vody do kotla 65°C. Výstupná teplota kotla by mala byť trvale udržiavaná v rozsahu 80 - 90 °C.

Všetky kotly sú štandardne dodávané s chladiacou špirálou proti prehriatiu. Elektromechanickú reguláciu výkonu zabezpečuje regulátor ťahu FR 124, ktorý automaticky otvára alebo priviera vzduchovú klapku podľa nastavenej výstupnej teploty vody (80-90 °C). Nastavenie tohto regulátora je kľúčové nielen pre reguláciu výkonu, ale aj ako ochrana kotla proti prehriatiu.

Kotol je ďalej vybavený regulačným termostatom na paneli kotla, ktorý ovláda ventilátor podľa nastavenej výstupnej teploty (80-85 °C). Odporúča sa nastaviť na tomto termostate teplotu o 5 °C nižšiu ako na regulátore ťahu FR 124.

Od roku 2002 sú kotly vybavené spalinovým termostatom, ktorý vypína odťahový ventilátor po dohorení paliva. Aj bez ventilátora pracujú kotly na znížený výkon do 70% menovitého výkonu.

Každý kotol je možné doplniť o elektronickú reguláciu ATMOS ACD 01 pre riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase.

Dôležité aspekty inštalácie

Pri zapojení kotla do systému je nevyhnutné nainštalovať za kotol Laddomat 21, alebo termoregulačný ventil TV 60 °C s čerpadlom, guľovým ventilom a filtrom. Cieľom je zabezpečiť, aby teplota vratnej vody do kotla neklesala pod 65 °C v žiadnom režime prevádzky, v súlade s normou STN 070240/93. Zvyšovanie teploty vratnej vody znižuje kondenzáciu dechtov a kyselín, čím sa predlžuje životnosť kotla.

Pre kotly s výkonom do 50 kW vrátane sa odporúča používať Laddomat 21. Pri zapojení kotla bez akumulačných nádrží musia byť čerpadlá v kotlovom okruhu a v okruhu vykurovaného objektu spínané jedným alebo dvoma samostatnými termostatmi pri teplote výstupnej vody z kotla 70-80 °C. Dôležité je, aby čerpadlo v okruhu vykurovaného objektu bežalo len vtedy, keď beží čerpadlo v kotlovom okruhu.

Kotly sú štandardne vybavené chladiacou špirálou proti prehriatiu. Možno ich zapojiť s ventilom TS 130 3/4 A (95 °C) alebo WATTS STS 20 na vodovodný systém. V prípade vlastnej studne je možné využiť ďalšie varianty.

Možnosti doplnkového vybavenia zahŕňajú:

• Záložný zdroj elektrickej energie (batérie) pre čerpadlo (UPS 500 - 1 hodina, alebo záložný zdroj s rozvádzačom - 3 hodiny). Kotol samotný sa na tento zdroj nepripája.
• Jedna vetva v systéme zapojená na samotiažnu cirkuláciu vody s niekoľkými radiátormi.
• Kotol zapojený s doohrievacou nádržou a inverzným zónovým ventilom.

Inštalácia vykurovacieho systému musí byť vykonaná odbornou firmou podľa STN 060830.

Široká ponuka kotlov a vykurovacích telies

Trh ponúka rôzne typy kotlov na pevné palivo, ktoré spĺňajú požiadavky na efektívne a úsporné vykurovanie. Spoločnosť ATMOS má kompletný program pre vykurovanie drevom, či už sa prevádzkuje ako prídavné alebo kompletné vykurovanie, so štiepkou alebo drevenými peletkami.

Povinnou výbavou kotlov určených do uzavretých spaľovacích systémov je zabezpečenie proti prehriatiu (dochladzovacia šmyčka alebo pretlakové bezpečnostné zariadenie). Kotly určené do otvorených spaľovacích systémov toto zabezpečenie nevyžadujú.

Možno rozlíšiť rôzne typy kotlov na tuhé palivá:

• Spaľovanie dreva: Kotly určené primárne na drevo, pričom je dôležité dbať na vlhkosť paliva, ktorá ovplyvňuje účinnosť. Často sú vyrobené z ocele a majú nižšie náklady.
• Pelety: Kotly na pelety vyžadujú vysoko čisté drevné suroviny lisované do brikiet. Procesy sú plne automatizované, pričom hlavnou úlohou majiteľa je dopĺňanie paliva do nádrže. Spaľovanie 1 kg peliet generuje až 5 kW/h energie, čo je najvyšší ukazovateľ pri kotloch na tuhé palivá.
• Univerzálne: Ideálne pre domácnosti, ktoré ešte nemajú pripojený plyn. Môžu pracovať na plyn aj na tuhé palivo, čo umožňuje jednoduchý prechod na iný druh paliva pri pripojení k plynovej sieti.
• Uhlie: Kotly na uhlie môžu spaľovať kamenné, hnedé alebo drevené uhlie, pričom niektorí výrobcovia odporúčajú aj drevo ako alternatívne palivo.
• Výroba plynu (pyrolýzne kotly): Tieto kotly sú ekonomické a ekologické. Suroviny horia pomaly a v plnom rozsahu, čo zabezpečuje vysokú účinnosť. Pracujú na dreve a lisovanom palive. Nevýhodou môže byť vyššia cena kotla a paliva s nízkou vlhkosťou.

Liatinové kotly: výhody a nevýhody

Liatinové kotly na tuhé palivo sú obľúbenou voľbou vďaka svojej vynikajúcej tepelnej výmene, čo znamená efektívnejšie využitie tepla a nižšiu spotrebu paliva. Sú navrhnuté pre efektívne spaľovanie tuhého paliva s vysokým využitím energie.

Výhody liatinových kotlov:

• Dlhá životnosť: Dobre vyrobená jednotka môže slúžiť najmenej desať rokov, s životnosťou dosahujúcou až 25 rokov.
• Jednoduchá inštalácia: Liatinové kotly sa ľahko inštalujú a zvyčajne nevyžadujú použitie zváracieho zariadenia ani zložité spoje potrubí.
• Nenáročnosť na povolenia: Na inštaláciu kotlov s liatinovým výmenníkom tepla nie sú potrebné žiadne špeciálne povolenia, pokiaľ je konštrukcia komína dobrá.
• Dlhá doba horenia: Mnohí výrobcovia sa snažia dosiahnuť dlhú dobu horenia na jedno naloženie paliva, v prípade kotlov s dlhým spaľovaním to môže byť 10-12 hodín.
• Ekonomická spotreba paliva: Hlavný dôvod ich popularity.
• Efektívna distribúcia tepla: Teplo je smerované do miestnosti pomocou špeciálnych ventilov, nie do komína.
• Rýchle zahrievanie priestorov: Najmä pri generátoroch tepla.
• Autonómne fungovanie: Zariadenia sú spravidla neprchavé.
• Odolnosť proti korózii: Liatina je odolnejšia voči korózii ako oceľ.
• Menšia možnosť kondenzácie: Liatinové výmenníky tepla znižujú možnosť kondenzácie na vnútorných stenách spaľovacej komory.
• Veľký výber výkonu: Možnosť výberu optimálnej možnosti pre veľkosť domu.

Nevýhody liatinových kotlov:

• Citlivosť na mechanické namáhanie: Liatinové telo môže prasknúť pri nárazoch, preto si vyžaduje opatrné zaobchádzanie.
• Citlivosť na prudké zmeny teploty: Prudký pokles teploty môže spôsobiť prasknutie liatiny. Odporúča sa neochladzovať kotly studenou vodou ani nakladať studené palivo do horúcej spaľovacej komory.
• Dlhé zahrievanie: Zahrievanie plášťa kotla trvá dlhšie v porovnaní s oceľovými jednotkami.
• Vysoká hmotnosť konštrukcie: Na mieste inštalácie je potrebné zosilnenie podlahy alebo nalievanie základu.
• Nízka účinnosť: Môže dosahovať až 70%.
• Pravidelné čistenie popolníka.

Porovnanie s oceľovými kotlami

Oceľové kotly sa líšia od liatinových predovšetkým v odolnosti proti nárazu, čo je dôležité počas prepravy. Sú ľahšie a v prípade odlomenia prvku je možné ho zvariť. Na druhej strane sú náchylnejšie na korózne procesy a neumožňujú zvýšenie výkonu.

Konštrukcia a komponenty liatinového kotla

Liatinový kotol na tuhé palivo s vodným okruhom je konštrukcia opláštená obkladovými panelmi s vrstvou tepelnej izolácie (napr. čadičová vlna) medzi telom a panelmi. Kotly sú vybavené dymovodom na pripojenie k systému spalín a dvoma výstupnými rúrami na pripojenie k vykurovaciemu systému.

Palivová komora a popolník majú dvierka, ktoré môžu byť buď plné, alebo s vložkami z ohňovzdorného skla. Niektoré modely sú vybavené núteným prúdom vzduchu.

Výmenník tepla je najdôležitejšou súčasťou. V liatinových kotloch pozostáva z jednotlivých modulov (sekcií) spojených závitovými spojmi, ktoré sú utesnené vysokoteplotným tmelom. Vnútorné dutiny slúžia na cirkuláciu chladiacej kvapaliny a ako spaľovacia komora.

Hlavné komponenty liatinového kotla zahŕňajú:

• Sekcie
• Odbočná rúra (výstup komína)
• Nipples (spojky)
• Spaľovacia komora s dverami
• Popolník
• Ventilátor (v niektorých modeloch)

Takmer všetky časti a zostavy sú vymeniteľné, čo uľahčuje údržbu.

Typy kotlov na tuhé palivá

Moderné jednotky na tuhé palivá sa delia na niekoľko kategórií:

• Jednoduché kotly: Palivo jednoducho horí v ohnisku. Môžu pracovať na drevo, uhlie, pelety, drevný odpad.
• Generátor plynu (kotol s dlhodobým spaľovaním alebo pyrolýzou): Klade dôraz na čo najkompletnejšie spaľovanie paliva prostredníctvom dvojzónového systému, kde druhá zóna slúži na dodatočné spaľovanie pyrolýzneho plynu.

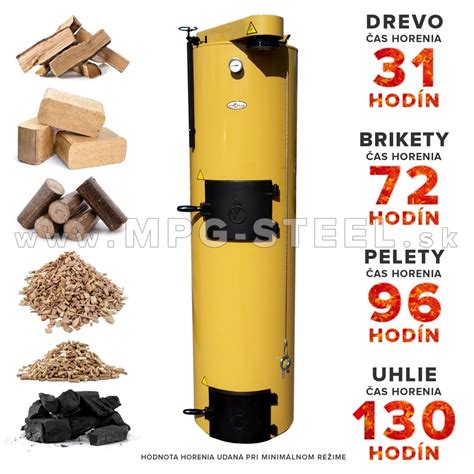

• Kotol Stropuva: Charakteristický dizajnom s valcovou spaľovacou komorou.

Dvojokruhové liatinové kotly

Sekčné liatinové kotly sa delia na jedno- a dvojkruhové. Jednokruhové kotly slúžia len na dodávku tepla. Dvojkruhové kotly sú schopné zabezpečiť ako vykurovanie, tak aj dodávku teplej vody pre domácnosť. Dvojkruhové kotly s dlhým spaľovaním majú integrovaný ohrev vody, ktorý môže byť umiestnený pod vonkajším plášťom. Tieto konštrukcie zvyčajne vyžadujú inštaláciu čerpadla na cirkuláciu vody a sú spravidla väčších rozmerov.
