Téma podlahového vykurovania je rozsiahla a zahŕňa niekoľko kľúčových aspektov, od návrhu skladby podlahy až po pripojenie jednotlivých komponentov. V tomto článku sa zameriame na praktické kroky a dôležité detaily, ktoré sú nevyhnutné pre úspešnú inštaláciu.

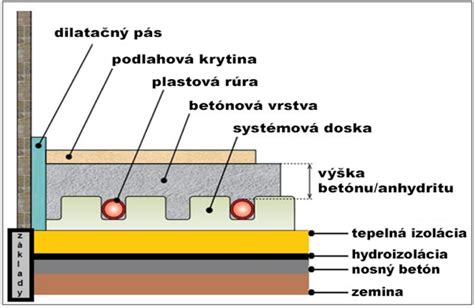

1. Návrh podlahy a skladba podlahy
Skladba podlahy by mala byť jasná už pri plánovaní hrubej stavby. Pokiaľ však ešte nemáte osadené dvere alebo presklené steny, stále je čas rozhodnúť sa, ako vyskladať jednotlivé vrstvy izolácie, podlahového vykurovania a poteru. Nakoľko sa jedná o rozsiahlejšiu tému, venovali sme sa jej v osobitnom blogu "Skladba podlahy". Projekt - návrh podlahového kúrenia si určite nechajte vypracovať riadnym projektantom.
2. Rozdeľovač, jeho osadenie a napojenie na hlavné rozvody
Toto je najťažšia časť celej montáže. Rozdeľovač sa osádza už vo fáze hrubých inštalácií, pretože hlavné rozvody od kotla k rozdeľovaču umiestňujeme do spodnej vrstvy prídavnej izolácie. Za vhodnú voľbu materiálu pre tieto hlavné rozvody sa v súčasnosti považuje plasthliníkové potrubie, medené lisovacie alebo potrubie z uhlíkovej ocele. Z hľadiska montáže a flexibility určite odporúčame plasthliníkové potrubie.
Montáž a osadenie skrinky rozdeľovača pre podlahové kúrenie sú podrobne opísané v osobitnom blogu "Montáž rozdeľovača". Skrinku si zvoľte dostatočne veľkú tak, aby sa tam vmestili aj pripojovacie fittingy pre napojenie plasthliníkovým potrubím. Zväčša vedieme potrubie v podlahe vo vrstve spodnej izolácie.
2.1. Dimenzovanie a vedenie potrubia
Priemer rúrky by mal jednoznačne určiť projektant podľa tlakovej straty. Pokiaľ však máte plochu podlahového kúrenia do 120 m², kľudne zvoľte 1″ rúru, čo zodpovedá plasthliníkovej rúre s vonkajším priemerom 32 mm. V takomto prípade budete potrebovať na horné teleso rozdeľovača (spravidla spiatočka):
- 1x Prechod lisovací s vonkajším závitom 32×1″
- Pokračujete kúskom rúry, 1x Koleno lisovacie 32×32
- Napojíte kusom rúry až po podlahu a ďalšími kolenami a rúrami pokračujete až do miestnosti, kde máte kotol, resp. zdroj tepla.
Na spodné teleso rozdeľovača (spravidla prívod) použijeme:
- 1x Kolenový prechod s vonkajším závitom 32×1″
- Opäť napojíme kúskom rúry až po podlahu a rovnobežne s potrubím spiatočky ťaháme i potrubie prívodnej vody.
Použitím kolenového prechodu, resp. lisovacieho kolena so závitom dosiahneme najväčšiu možnú úsporu miesta v skrinke rozdeľovača. Pokiaľ máte navrhnuté menšie potrubie ako D32, namiesto kolien je možné potrubie aj ohnúť a ušetriť tak náklady na mosadzné tvarovky. Ak máte v dome viac než jeden rozdeľovač, potrubie vedené od zdroja tepla jednoducho T-kusmi rozdvojíme.
2.2. Izolácia potrubia
Samotné plasthliníkové potrubie môžete použiť „holé“ a následne zaizolovať polyetylénovou izoláciou s minimálnou hrúbkou 6 mm (čím viac, tým lepšie). Veľmi osvedčená a funkčná varianta je použitie už predizolovaného potrubia. Výhodou takéhoto potrubia je nielen úspora času, kedy nemusíte izoláciu narezávať, nasúvať a spájať, ale hlavne dodatočná ochranná fólia, ktorá zabráni postupnému rozšlapaniu pomerne krehkého tubolitu.
2.3. Uzatváracie ventily a tlaková skúška
Na stene, kde budete mať umiestnený kotol, nezabudnite osadiť uzatváracie guľové ventily. Aby ste ich vedeli osadiť, opäť treba na prívod aj spiatočku najprv nasadiť lisovací prechod so závitom. Nezabudnite sledovať správnu voľbu závitov, čiže ak si zvolíte guľový ventil s oboma vnútornými závitmi (označenie FF), tak prechod by mal byť s vonkajším závitom. Guľový ventil na jednej strane s vonkajším a na druhej strane s vnútorným závitom má označenie MF. Na závitové spoje môžete namiesto zaužívaného konope použiť aj teflónovú niť.
Na guľové ventily môžete osadiť tlakomer a zrealizovať tlakovú skúšku hlavných rozvodov. Potrubie neizolujte skôr, ako bude hotová tlaková skúška. Mala by trvať 24 hodín a potrubie by malo byť natlakované na minimálne trojnásobok bežného prevádzkového tlaku, čiže aspoň 4,5 baru pri predpokladanej prevádzke cca 1,5 baru. Napúšťanie a vypúšťanie vody môžete zrealizovať buď na strane rozdeľovača v sade koncových skupín alebo si vytvoriť podobnú zostavu na strane kotla.
Je množstvo trás a variánt, ako viesť potrubie, či už v stenách alebo podlahách.
3. Podkladový polystyrén
Súhrn základných zásad pri voľbe hrúbky a skladby podlahového polystyrénu je v našom najčítanejšom blogu "Skladba podlahy pre podlahové kúrenie". Majte na pamäti, že horeuvedený postup pre napojenie rozdeľovača na plasthliníkové potrubie sa realizuje ešte pred uložením podkladových polystyrénov.
Na základnej podlahe máme teda na trase medzi kotolňou a miestom, kde je osadený rozdeľovač, natiahnuté hlavné prívodné potrubie a spiatočku, ktoré by už po tlakovej skúške malo byť zaizolované. Takéto potrubie má aj s izoláciou výšku cca 4 cm (záleží od dimenzie rúrok), bolo by teda vhodné, aby sme si vrstvu podkladového polystyrénu pod podlahovým vykurovaním rozdelili na dve časti. Tá prvá vrstva bude zhodná s výškou potrubia a druhú doložíme a previažeme so spodnou tak, aby sme prekryli všetky špáry.
Samozrejme, ležaté rozvody nezostávajú iba z hlavného UK prepojenia medzi zdrojom tepla a rozdeľovačmi. Okrem kúrenia máme na podlahe rozvody kanalizácie, vodovodu i elektroinštalácie. Hrúbku prvej vrstvy podkladového polystyrénu si teda zvoľte tak, aby ste zalícovali výšku väčšiny potrubia. Rozvody, ktoré majú menšiu výšku (napr. elektroinštalácie), môžeme zastriekať montážnou penou alebo škáru vyplniť izolačným posypom (napr. Fermacell). Naopak, kanalizačné potrubie, ktoré je spravidla vyššie, nám bude nad prvú vrstvu prečnievať a bude treba rezať aj do druhej časti vrstvy polystyrénu.
4. Obvodový dilatačný pás a dilatačný profil
Dilatačný pás osadíme po obvode do každej miestnosti, kde budeme zalievať betónový poter, čiže aj do miestností, kde nepôjde podlahové kúrenie. Podrobne sa venujeme dilatačnému pásu a jeho zásadám kladenia v osobitnom blogu.
5. Pripojenie rúrky na rozdeľovač podlahového kúrenia
Nevyhnutným komponentom na pripojenie vykurovacej trubky na rozdeľovač podlahového kúrenia je adaptér. Niektorí dodávatelia alebo výrobcovia ho tiež zvyknú nazývať zverné šróbenie, pripojovací skrutkový spoj alebo prechodka na rúrku. Vo väčšine prípadov sa skladá z troch častí - prevlečnej matice, zverného krúžku a vnútorného dielu s kužeľom.
5.1. Postup pripojenia adaptéra
Každý rozdeľovač pre podlahové kúrenie, nech už je od akéhokoľvek výrobcu, má väčšinou jednotlivé hrdlá s vonkajším ¾“ závitom EK (eurokonus). Pripájame sa naň teda adaptérom s vnútorným ¾“ závitom EK.
- Krok 1: Navlečte maticu na vykurovaciu rúrku.
- Krok 2: Nasaďte na koniec rúrky zverný krúžok.
- Krok 3: Do rúrky vsuňte vnútorný diel s kužeľom.
- Krok 4: Kužeľ s rúrkou zasuňte do hrdla rozdeľovača.
- Krok 5: Zaskrutkujte a pritiahnite maticu.
