Podlahové vykurovanie: Kompletný sprievodca inštaláciou a prevádzkou

Túžite po podlahovom kúrení a radi by ste si ho nainštalovali svojpomocne? V nasledujúcich riadkoch sa dozviete, ako na realizáciu podlahového kúrenia. Chcete svojpomocne spojazdniť podlahové kúrenie? Samozrejme, že sa to dá! Pokiaľ však nemáte skúsenosti s montážou a inštaláciou rôznych zariadení, bude lepšie, ak sa s realizáciou podlahového kúrenia obrátite na firmu s dlhoročnými skúsenosťami.

Podlahové kúrenie funguje na jednoduchom fyzikálnom princípe: teplo sa šíri z podlahy rovnomerne nahor a zahrieva celú miestnosť od základu. Na rozdiel od radiátorov, ktoré ohrejú vzduch len v blízkosti steny a vytvárajú nepríjemné prúdenie, podlahové kúrenie zaručuje príjemnú tepelnú pohodu - nohy máte teplé, vzduch na výške hrudníka má optimálnych 20-22 °C. Práve preto ho odporúčajú aj alergici a rodiny s malými deťmi.

Typy podlahového vykurovania

Existujú dva hlavné typy systémov podlahového vykurovania:

• Podlahové vykurovanie s vodou (teplovodné): V tomto systéme cirkuluje teplá voda potrubiami pod podlahou. Zvyčajne sa kombinuje s kotlami alebo tepelnými čerpadlami pre vyššiu energetickú efektivitu. Pre väčšinu novostavieb je vodné podlahové kúrenie ekonomickejšou voľbou na dlhý čas - vyššia počiatočná investícia sa pri bežnej prevádzke vráti za 5-10 rokov.
• Elektrické podlahové vykurovanie: Využíva elektrické káble alebo vykurovacie rohože umiestnené pod podlahou, ktoré generujú teplo priamo z elektrickej energie. Hoci je inštalácia jednoduchšia, prevádzkové náklady môžu byť vyššie. Toto riešenie je často používané pri rekonštrukciách kúpeľní, chodieb alebo izolovaných miestností ako jednoduchšia a rýchlejšia alternatíva bez potreby rozsiahlych búracích prác.

Porovnanie vodného a elektrického podlahového kúrenia:

Príprava podkladu a izolácia - základ úspechu

Správna príprava podkladu a dostatočná tepelná izolácia sú absolútnym základom každého kvalitného systému podlahového kúrenia. Bez nich vaše teplo odchádza dolu do betónovej dosky a základov namiesto nahor do miestnosti, čo vedie k vysokým účtom za energiu a stále studenej podlahe. Na izoláciu preto nikdy nešetrite - je to investícia, ktorá sa vypláca každý mesiac počas celej životnosti systému.

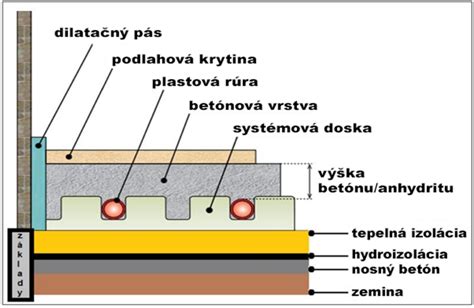

Štandardná skladba vodného podlahového kúrenia odspodu nahor:

1. Nosná konštrukcia: Betónová doska alebo stropná konštrukcia.
2. Tepelná izolácia: Polystyrén EPS 100 alebo PIR s hrúbkou minimálne 50-100 mm (pri prízemí na zemine minimálne 80 mm).
3. Reflexná hliníková fólia: Odráža infračervené žiarenie nahor a chráni izoláciu pred vlhkosťou.
4. Systémová doska alebo tacker pásy: Fixuje rúrky v správnej polohe a rozostupe.
5. Rúrky podlahového kúrenia: PE-RT alebo PEX, priemer 16 mm alebo 20 mm.
6. Anhydritová alebo cementová mazanina: Zaleje rúrky a rovnomerne odvádza teplo.
7. Nášľapná vrstva: Dlažba, drevo alebo vinyl.

Pri inštalácii elektrického podlahového kúrenia je prvým a kľúčovým krokom tiež príprava podkladu. Podlaha musí byť čistá, suchá a dokonale vyrovnaná. Nerovnosti a nepravidelnosti je potrebné odstrániť, prípadne použiť samonivelačnú maltu na vytvorenie pevného a rovného základu. Na pripravený povrch sa následne umiestni vrstva tepelnej izolácie, zvyčajne z expandovaného polystyrénu (EPS) alebo polyetylénu. Izolácia zabraňuje úniku tepla do podložia, čím zvyšuje efektivitu systému a znižuje energetické náklady.

Inštalácia vykurovacích prvkov

Vodné podlahové kúrenie - kladenie rúrok

Správne uloženie rúrok je srdcom celého systému podlahového kúrenia. Existujú dve základné schémy:

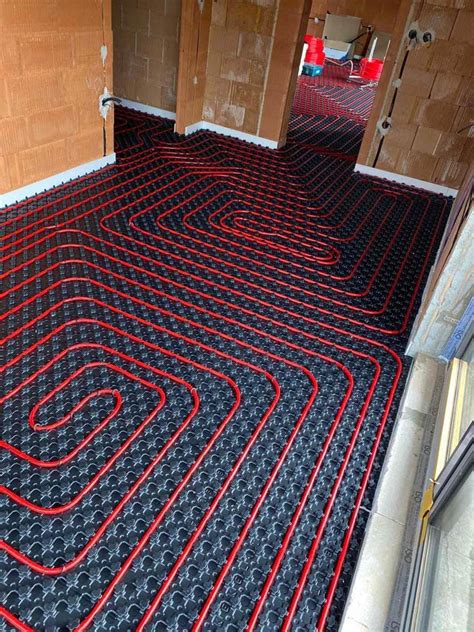

• Špirálovitá (slimáková) schéma: Je najpoužívanejšia a najefektívnejšia. Rúrka ide od vonkajšieho okraja miestnosti špirálou do stredu a potom späť. Teplá a studená vetva sa striedajú vedľa seba, čím vzniká dokonale rovnomerné rozloženie tepla po celej ploche. Odporúčaný rozstup rúrok je 15-20 cm v bežných miestnostiach a 10 cm v blízkosti vonkajších stien alebo vo vlhkých priestoroch s vyššou tepelnou stratou.
• Hadovitá (meandrová) schéma: Je jednoduchšia na kladenie, ale teplo sa nerozkladá tak rovnomerne - časť podlahy pri prívodnom potrubí je teplejšia ako pri spiatočnom. Hodí sa pre chodby, kúpeľne alebo miestnosti s jednoduchou pravoúhlou geometriou, kde záleží na rýchlosti inštalácie viac ako na dokonalej rovnomernosti.

Na fixáciu rúrok k izolačnej doske slúžia príchytky - spony do tackera. Tacker (sponkovacia pištoľ) umožňuje rúrku prichytiť rýchlo a spoľahlivo jednou rukou, čo výrazne urýchľuje celý proces. Na plochu 50 m² spotrebujete pri rozostupe 15 cm zhruba 200-300 kusov spôn.

Elektrické podlahové vykurovanie - inštalácia káblov alebo rohoží

Pri elektrickom podlahovom vykurovaní sa umiestňujú elektrické vykurovacie káble alebo špeciálne vykurovacie rohože. Tieto káble/rohože generujú teplo priamo z elektrického prúdu.

Je nevyhnutné káble alebo rohože bezpečne upevniť pomocou klipov alebo špeciálnych podpier, aby sa počas inštalácie finálnej podlahy nepohybovali. Je dôležité dodržiavať stanovené rozostupy medzi vykurovacími pásmi (nie väčšie ako rozostup káblov na rohoži a nie menšie, aby sa predišlo prehriatiu) a zabezpečiť, aby sa vykurovacie pásy navzájom neprekrývali ani nedotýkali.

Dôležité pokyny pri pokládke vykurovacích rohoží:

• Vykurovacia rohož sa nesmie skracovať ani predlžovať a nesmie byť namáhaná v oblasti studenej spojky (spojenie vykurovacieho a prívodného kábla).
• Pri pokládke je ideálne, ak je vykurovací kábel smerom nahor a lepiaca strana smerom k podlahe pre lepšiu fixáciu.
• Pri nedostatočnej priľnavosti je možné použiť sponky, stavebné lepidlo alebo lepidlo z tavnej pištole na fixáciu cez sklenenú tkaninu. Nikdy sa nesmie fixovať samotný kábel!

Pred samotnou pokládkou vykurovacej rohože je dôležité zmerať jej ohmický odpor. Hodnota by mala zodpovedať hodnote uvedenej na štítku rohože s odchýlkou -5 až +10 %.

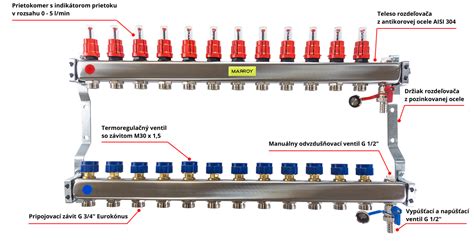

Rozdeľovač a jeho funkcia

Čo sa týka teplovodného podlahového kúrenia, na reguláciu teploty slúži rozdeľovač. Ide o riadiacu časť rozdeľujúcu prietok vody do všetkých okruhov a miestností. Vďaka ovládaniu prietokov môže byť teda v každej miestnosti iná požadovaná teplota. Logicky vyplýva - čím väčší okruh, tým väčší prietok potrebujeme na vykurovanie.

Do skrinky vložte rozdeľovač a upevnite ho na vodiace lišty v skrinke. Telo rozdeľovača s prietokomermi je na prívod teplej vody a umiestnite ho hore. Začiatok potrubia prevlečte pod vodiacu lištu v skrinke, oblúk potrubia zafixujte vodiacim oblúkom 5058 a začnite namotávať potrubie v požadovanej dĺžke okruhu. Po namotaní všetkých okruhov upevnite pomocou zverných šróbení RCS16 potrubie UHP16 alebo PEXALPEX16 do rozdeľovača. Vstup teplej vody upevnite tam, kde sú prietokomery, a vratnú vodu pod tým, vždy tak, aby okruhy, prívod a spiatočka boli v rozdeľovači nad sebou.

Pri vodnom podlahovom kúrení sa na reguláciu prietoku do jednotlivých okruhov používajú termostatické pohony montované na rozdeľovač (kolektor, manifold). Pohony otvárajú a zatvárajú prívod teplej vody presne podľa požiadavky izbového termostatu. Každá miestnosť má vlastný okruh a vlastný termostat - výsledkom je maximálna tepelná pohoda za minimálne náklady.

Regulácia teploty - termostat

Na reguláciu teploty si nezabudnite zaobstarať kvalitný termostat. Moderné podlahové kúrenie sa nezaobíde bez inteligentnej regulácie. Termostat zabezpečí, že každá miestnosť bude mať presne takú teplotu, akú potrebuje - obývačka 21 °C, spálňa 18 °C, kúpeľňa 24 °C. Bez regulácie platíte za teplo aj vtedy, keď ho nepotrebujete, čo zbytočne navyšuje mesačné náklady.

Pre smart domy odporúčame bezdrôtové termostaty s WiFi - cez mobilnú aplikáciu nastavíte teplotu odkiaľkoľvek. Naprogramujte si týždenný harmonogram: noc na 17 °C, ráno pred vstávaním na 21 °C, cez deň keď ste v práci na 16 °C. Moderné termostaty s programovaním šetria oproti manuálnej regulácii 15-25 % nákladov na vykurovanie ročne.

Zaliatie poterom alebo pokládka podlahy

Po úspešnom testovaní sa vykurovacie káble alebo rohože (pri elektrickom systéme) zalejú vrstvou poteru (betón alebo anhydrit) alebo sa priamo položí finálna podlahová krytina.

• Inštalácia pod poter: Využívajú sa akumulačné vlastnosti poteru. Proces si treba naplánovať vopred, ideálne už vo fáze projektovania. Fólia by sa mala inštalovať tesne pred liatím poteru.
• Inštalácia pod plávajúcu podlahu: Fólie sa ukladajú po dokončení všetkých prác, pred samotnou pokládkou podlahy. Tento spôsob umožňuje postupné vykurovanie po jednotlivých miestnostiach.

Pri výbere poteru sa zvažuje betónový poter (lepšie akumuluje teplo) alebo anhydritový poter (rýchlejší nábeh, vyššia cena).

Inštalácia konečnej podlahovej krytiny

Posledným krokom je inštalácia finálnej podlahovej krytiny, ako je dlažba, kameň, laminát alebo vinyl. Je dôležité vybrať materiály, ktoré sú kompatibilné so systémami podlahového vykurovania a dobre vedú teplo. Pri pokládke dlažby je potrebná maximálna opatrnosť, aby nedošlo k poškodeniu vykurovacích prvkov.

Možnosti podlahových krytín:

• Veľkoformátová keramická dlažba
• Prírodný kameň
• Laminát
• Vinyl (LVT)
• Drevo (s obmedzeniami)

Pri drevených podlahách platia špecifické obmedzenia: hrúbka drevenej dosky nesmie presiahnuť 15 mm pri masívnom dreve a 22 mm pri vrstvenej podlahe. Maximálna teplota povrchu podlahy nesmie prekročiť 27 °C v obytných miestnostiach. Drevo musí byť dostatočne suché (vlhkosť pod 8 %) a certifikované výrobcom na použitie s podlahovým kúrením.

Spustenie systému a prevádzkové teploty

Po úplnom vytvrdnutí poteru a inštalácii podlahovej krytiny je možné systém spustiť. Odporúča sa postupné zvyšovanie teploty, najmä počas prvých dní, aby sa materiály prispôsobili teplu bez rizika prasknutia.

Vodné podlahové kúrenie patrí medzi nízkoteplotné systémy - prívodná teplota vody je zvyčajne 35 až 45 °C, spiatočná 28 až 35 °C. Teplota povrchu podlahy by nemala prekročiť 29 °C v obytných priestoroch a 33 °C v kúpeľniach. Tieto nízke teploty sú výbornou správou pre majiteľov tepelných čerpadiel - ich účinnosť (COP) je pri nižšej teplote vody výrazne vyššia, čo priamo znižuje prevádzkové náklady.

Vodné podlahové kúrenie má výrazne dlhšiu tepelnú zotrvačnosť ako radiátory. Od zapnutia po dosiahnutie komfortnej teploty uplynie 30 až 90 minút - závisí od hrúbky mazaniny, nastavenej teploty vody a počiatočnej teploty v miestnosti. Práve preto sa odborníci zhodujú, že podlahové kúrenie nie je vhodné vypínať cez noc: výhodnejšie je teplotu len znížiť o 2 až 3 stupne.

Časté chyby pri inštalácii podlahového kúrenia

Aj skúsení remeselníci niekedy urobia chybu, ktorá sa prejaví až po rokoch. Tu sú tie najčastejšie problémy pri inštalácii podlahového kúrenia a ako sa im vyhnúť:

• Nedostatočná izolácia: Najdrahšia chyba, akú môžete urobiť. Teplo odchádza dolu do betónu namiesto nahor. Vždy použite EPS s minimálnou hrúbkou 50 mm na medzistropoch a 80-100 mm pri prízemí na zemine, doplnené reflexnou fóliou.
• Príliš dlhé okruhy rúrok: Maximálna dĺžka jedného okruhu je 100-120 m pri rúrke ∅16 mm. Dlhšie okruhy majú hydraulické problémy - voda sa nevráti dostatočne teplá. Väčšie plochy vždy rozdeľte na viacero samostatných okruhov napojených na rozdeľovač.
• Chýbajúce dilatačné škáry: Mazanina sa pri zahrievaní rozťahuje. Bez dilatačných pásov (okolo celého obvodu miestnosti a pri plochách nad 30-40 m²) môže popraskat alebo sa vyzdvihnúť.
• Vynechaný tlakový test: Pred zabetonovaním rúrok vždy vykonajte tlakový test - natlakujte okruhy na 6 bar a nechajte minimálne 24 hodín. Takto odhalíte každú netesnosť ešte pred zaliatím - po zabetonovaní je oprava niekoľkonásobne nákladnejšia.
• Príliš rýchle vysúšanie mazaniny: Anhydritová mazanina potrebuje na správne vyzretie minimálne 28 dní. Ak zapnete kúrenie príliš skoro, mazanina praská a stráca pevnosť. Začínajte na 25 °C a každý deň zvyšujte o 5 °C, kým nedosiahnete prevádzkovú teplotu.
• Nevyvážený hydraulický systém: Okruhy rôznych dĺžok musia byť hydraulicky vyvážené na rozdeľovači pomocou prietokomerov. Bez vyváženia niektoré miestnosti prehrievate a iné neohrejete - a kotol pracuje zbytočne na plný výkon.

Výhody podlahového vykurovania

• Energetická účinnosť: Rovnomerné rozloženie tepla od podlahy smerom nahor znižuje potrebu energie na udržanie konštantnej teploty.
• Komfort: Rovnomerné teplo bez prievanu a náhlych zmien teploty.
• Estetika a úspora priestoru: Absencia viditeľných radiátorov poskytuje väčšiu voľnosť pri zariaďovaní interiéru.
• Flexibilita: Možnosť inštalácie do rôznych typov podláh a priestorov, vrátane menších alebo nepravidelných.
• Rýchla reakcia a nízka údržba: Systém rýchlo reaguje na zmeny nastavenia termostatu a nevyžaduje rozsiahlu údržbu.
• Kompatibilita s obnoviteľnými zdrojmi: Vhodné pre kombináciu s modernými vykurovacími systémami ako tepelné čerpadlá.
