Systémy podlahového kúrenia sa stávajú čoraz obľúbenejším riešením pri novostavbách aj rekonštrukciách starších domov. Tieto systémy prinášajú domácnostiam množstvo výhod, pričom kľúčovú úlohu v nich zohráva termostat. Úlohou termostatu je regulovať teplotu v miestnosti, čím zabezpečuje komfortné a zároveň energeticky efektívne vykurovanie.
Typy termostatov a ich princípy fungovania
Na trhu existuje niekoľko typov termostatov, ktoré sa líšia svojimi funkciami a spôsobom ovládania:
- Mechanické termostaty: Nevyžadujú žiadny externý zdroj energie a fungujú na jednoduchom princípe.
- Elektrické termostaty: Sú pripojené na elektrickú energiu, buď priamo do elektrickej siete, alebo sú napájané batériami.
- Digitálne termostaty: Snímajú a regulujú teplo s presným zobrazením údajov v digitálnej forme.
- Analógové termostaty: Staršie typy, ktoré sú v súčasnosti často nahrádzané digitálnymi verziami. Fungujú na princípe rozťahovania bimetalického pásika a ich princíp teplotnej regulácie je založený na časovom otváraní ventilov rozdeľovača vykurovacích okruhov.
Pre efektívne vykurovanie je ideálnym riešením zónová regulácia. Táto funkcia umožňuje nastaviť teplotu v konkrétnej miestnosti a v konkrétnom čase podľa individuálnych potrieb. Napríklad, v spálni môže byť preferovaná nižšia teplota počas noci pre lepší spánok, zatiaľ čo v kúpeľni môže byť žiaduca vyššia teplota po kúpeli.

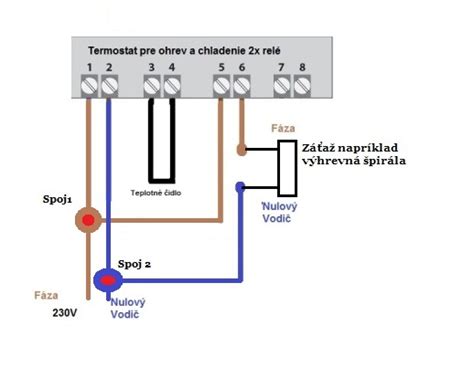

Zapojenie termostatu pre elektrické podlahové kúrenie
Termostat určený pre elektrické podlahové kúrenie sa priamo pripája na elektrické vykurovacie káble v podlahe. Tieto káble majú zvyčajne výkon od 2300 do 3680 W. Po pripojení vykurovacích káblov nasleduje pripojenie externého teplotného snímača. Ten je potrebné vložiť do špeciálnej rúrky umiestnenej pod podlahovou krytinou.
Pri umiestňovaní snímača je dôležité dodržať minimálny odstup 3 centimetre od špičky snímača k vykurovaciemu káblu. Taktiež je potrebné počítať s možným rušením termostatu v prípade, ak je snímač umiestnený v rúrke spolu s káblami iných elektrických obvodov.
Samotné termostaty pre podlahové kúrenie sa napájajú priamo na 230 V elektrický okruh. Svorky bývajú zvyčajne zreteľne označené, čo uľahčuje správne zapojenie. Ovládanie kúrenia je potom zabezpečené pomocou podlahovej sondy, ktorá sníma aktuálnu teplotu podlahy. Termostat na základe týchto údajov udržiava vopred nastavenú teplotu alebo zabraňuje prehriatiu podlahy.
Pri inteligentných termostatoch, ako napríklad SMARTHER 230V Wi-Fi, sa na pripájacie svorky L a N privádza napájací kábel s napätím 230V. Je dôležité poznamenať, že tieto termostaty zvyčajne neumožňujú priamu reguláciu teploty vody v rozvodoch pitnej vody (batérií), ale primárne slúžia na reguláciu vykurovania.
Smart funkcie a ovládanie
Moderné inteligentné termostaty, ako napríklad tie z radu Legrand Valena s Netatmo, prinášajú do domácnosti pokročilé funkcie a možnosti ovládania. Tieto systémy umožňujú:
- Ovládanie pomocou smartfónu: Vďaka Wi-Fi pripojeniu a špecializovanej aplikácii môžete teplotu v domácnosti regulovať odkiaľkoľvek.
- Nastavenie teploty podľa času a vonkajšej teploty: Systém dokáže automaticky prispôsobiť vykurovanie dennému harmonogramu a aktuálnym poveternostným podmienkam.
- Integrácia s inými smart zariadeniami: Niektoré systémy umožňujú prepojenie s inými prvkami inteligentnej domácnosti pre vytvorenie komplexných scén a automatizácií.
Pri inštalácii smart vypínačov a zásuviek, ako sú napríklad produkty Netatmo, je niekedy potrebné použiť hub (bránu) pre ich plnú funkčnosť. Existujú však aj riešenia, ktoré fungujú samostatne bez potreby hubu, ako napríklad zostava s objednávacím číslom 752150.
Pre správne fungovanie smart stmievačov je dôležité použiť stmievateľné svietidlá. V prípade ovládania svetla z viacerých miest je často nutné použiť bezdrôtové vypínače (napr. č. 752185 alebo 752187), nakoľko klasické mechanické vypínače nemusia byť kompatibilné. Vypínač s označením 752184 je určený skôr pre inštalácie bez nulového vodiča.
Systémy ako Valena Life s Netatmo umožňujú aj pridávanie ďalších bezdrôtových ovládačov k existujúcim zostavám. Toto pridanie je možné buď opätovným vytvorením celej zostavy s použitím brány, alebo prostredníctvom procesu "poťukania", ktorý je detailne popísaný v návodoch pre profesionálov.
Smarther - Das vernetzte Thermostat
Ďalšie možnosti a príslušenstvo
Okrem termostatov a vypínačov ponúka značka Legrand aj široké spektrum produktov pre videovrátniky, ako aj príslušenstvo k nim. Pri výbere videovrátnika je dôležité zvážiť typ zámku, ktorý bude s ním prepojený, a taktiež typ kábla vhodného pre daný systém. Pre systémy ako Linea 3000 alebo Classe 100/300/EOS sa odporúča použiť originálny kábel Bticino.
Pre vzdialenosti do 25 metrov by mal byť kábel CAT5E FTP pre zapojenie videovrátnika LEGRAND EASY KIT v poriadku. Pri napájaní videovrátnika je možné využiť dodávaný zásuvkový napájací adaptér, ktorý je možné umiestniť aj do rozvádzača, pričom potrebné prepojovacie konektory sú súčasťou balenia.
V prípade potreby ovládania ďalších zariadení, ako napríklad garážovej brány, je možné použiť prídavné relé, ktoré má beznapäťový prepínací kontakt. Niektoré systémy umožňujú aj doplnkové ovládanie ďalšieho zámku.
Pri povrchovej montáži vonkajších panelov videovrátnikov, ako je napríklad Linea 3000, je možné použiť striešku proti dažďu. Hoci nie je nevyhnutná, zvyšuje životnosť panelu vďaka lepšej ochrane pred poveternostnými vplyvmi.
V prípade akýchkoľvek otázok alebo nejasností pri výbere a zapojení produktov Legrand, vrátane termostatov pre podlahové kúrenie, je možné obrátiť sa na technické poradenstvo, ktoré je často súčasťou zakúpeného produktu.
Ako zapojiť termostat krok za krokom?
Smart termostat Legrand je ideálne riešenie pre ovládanie kúrenia priamo v miestnosti alebo na diaľku cez mobil. Je kompatibilný so smart inštaláciou Netatmo. Jeho hlavné prednosti zahŕňajú:
- Úspora energie: kúrenie beží jednoducho len vtedy, keď to potrebujete.
- Diaľkové ovládanie: Zapnite si kúrenie pred príchodom domov cez mobil.
- Dizajn: elegantné biele prevedenie s decentným digitálnym zobrazením všetkých informácií.
- Geolokácia: automatické prispôsobenie vykurovania na základe vašej polohy.
- Na chatu: potrebujete chatu vykúriť pred príchodom? So smart termostatom to spravíte ľahko.
- Works with Netatmo: Funguje prostredníctvom rovnakej aplikácie ako smart produkty Netatmo. Doplňte smart domácnosť o ovládanie svetla, zásuviek, kamery, smart radiátorové ventily a iné funkcie, napríklad o produkty Valena Life s Netatmo.
Podlahové kúrenie sa stáva čoraz obľúbenejším riešením pre vykurovanie domácností. Ponúka komfort, rovnomerné rozloženie tepla a úsporu energie. Pre efektívne riadenie podlahového kúrenia je kľúčové správne zapojenie termostatu. V tomto článku sa zameriame na zapojenie termostatu Legrand Valena, ktorý je kompatibilný so systémom Netatmo, a poskytneme vám komplexný návod, ako na to.
Prečo zvoliť smart termostat Legrand Valena?
Smart termostat Legrand Valena predstavuje moderné a inteligentné riešenie pre ovládanie podlahového kúrenia. Medzi jeho hlavné výhody patria:
- Diaľkové ovládanie: Kúrenie môžete ovládať priamo v miestnosti alebo na diaľku prostredníctvom mobilnej aplikácie.
- Kompatibilita s Netatmo: Termostat je kompatibilný so smart inštaláciou Netatmo, čo umožňuje integráciu s ďalšími smart zariadeniami vo vašej domácnosti.
- Úspora energie: Kúrenie beží len vtedy, keď to potrebujete, čím sa znižuje spotreba energie a šetria náklady.
- Geolokácia: Termostat dokáže automaticky prispôsobiť teplotu na základe vašej polohy.
- Časové plány: Vytvorením denných a týždenných časových plánov môžete efektívne riadiť kúrenie.
- Elegantný dizajn: Biele prevedenie s digitálnym zobrazením informácií sa hodí do každého interiéru.
Základné princípy zapojenia termostatu pre podlahové kúrenie
Skôr ako sa pustíme do samotného zapojenia, je dôležité porozumieť základným princípom a bezpečnostným opatreniam.
- Bezpečnosť na prvom mieste: Ak nemáte skúsenosti s elektroinštaláciou, návrh, realizáciu či opravu zverte kvalifikovanému elektrikárovi. V opačnom prípade sa vystavujete riziku úrazu elektrickým prúdom, vzniku požiaru a súvisiacim ekonomickým a právnym dôsledkom.
- Normy a predpisy: Dodržiavajte platné normy a predpisy pre elektroinštalácie (napr. STN 34 7411 pre farebné označovanie vodičov).
- Farebné označenie vodičov: Dodržiavajte farebné označenie vodičov: žlto-zelený pre ochranný vodič (PE), modrý pre nulový vodič (N) a hnedý, čierny alebo sivý pre fázový vodič (L).
- Použitie správnej kabeláže: Používajte káble vhodné pre daný typ inštalácie (napr. CYKY pre zásuvkové okruhy a svetelné obvody).
- Revízia elektroinštalácie: Po dokončení zapojenia nechajte elektroinštaláciu skontrolovať revíznym technikom.
Schéma zapojenia termostatu Legrand Valena pre podlahové kúrenie
Konkrétna schéma zapojenia termostatu Legrand Valena závisí od typu termostatu (s priamym pripojením ku kotlu alebo bezdrôtový) a od konkrétneho modelu podlahového kúrenia. Všeobecne však platia nasledujúce kroky:
- Odpojte napájanie: Pred začatím akýchkoľvek prác odpojte napájanie elektrického obvodu, na ktorom budete pracovať.
- Identifikujte vodiče: Identifikujte prívodné vodiče (L, N, PE) a vodiče vedúce k podlahovému kúreniu.
- Pripojte prívodné vodiče: Pripojte prívodné vodiče (L, N, PE) do príslušných svoriek na termostate.
- Pripojte vodiče k podlahovému kúreniu: Pripojte vodiče vedúce k podlahovému kúreniu do príslušných svoriek na termostate.
- Pripojte snímač teploty: Ak termostat používa externý snímač teploty, pripojte ho do príslušných svoriek.
- Skontrolujte zapojenie: Dôkladne skontrolujte, či sú všetky vodiče správne zapojené a upevnené.
- Zapnite napájanie: Zapnite napájanie a otestujte funkčnosť termostatu.
Typy inštalácie podlahového kúrenia a ich vplyv na zapojenie termostatu
Pri podlahovom kúrení rozlišujeme dva základné typy:
- Teplovodné podlahové kúrenie: V tomto systéme cirkuluje teplá voda v potrubí uloženom v podlahe. Termostat ovláda ventil, ktorý reguluje prietok teplej vody.
- Elektrické podlahové kúrenie: V tomto systéme sa na ohrev podlahy používajú elektrické vykurovacie káble alebo fólie.
Pri inštalácii elektrického vykurovania je dôležité zvážiť spôsob vedenia káblov:
- Ukladanie káblov: Ak sa chcete vyhnúť vysekávaniu drážok v murive, môžete využiť elektroinštalačné lišty (vrátane dutých podlahových líšt), sadrokartónové podhľady alebo existujúce dutiny v panelových stenách.
Pri starších inštaláciách sa môže vyskytnúť problém s farebným označením vodičov:
- Farebné označenie vodičov: V starších inštaláciách sa farebné označenie vodičov nemusí zhodovať s aktuálnymi normami. V takom prípade je potrebné funkciu vodičov overiť meraním.
- Výmena káblov: Pri rekonštrukcii je vhodné navrhnúť postupnú výmenu káblov tak, aby zodpovedali aktuálnym STN a aby bolo jasné rozlíšenie PE, N a L.
Smart funkcie a ich konfigurácia
Smart termostat Legrand Valena ponúka množstvo inteligentných funkcií, ktoré je potrebné správne nakonfigurovať pre optimálne využitie:
- Pripojenie k Wi-Fi: Termostat je potrebné pripojiť k domácej Wi-Fi sieti, aby bolo možné ovládať ho prostredníctvom mobilnej aplikácie.
- Párovanie s Netatmo: Ak chcete termostat integrovať do systému Netatmo, je potrebné ho spárovať s riadiacou jednotkou Netatmo.
- Nastavenie časových plánov: V mobilnej aplikácii si môžete nastaviť denné a týždenné časové plány kúrenia podľa vašich potrieb.
- Konfigurácia geolokácie: Ak chcete využívať funkciu geolokácie, je potrebné ju povoliť v mobilnej aplikácii a nastaviť polohu vášho domova.
- Kalibrácia teploty: Ak termostat zobrazuje nesprávnu teplotu, môžete ju kalibrovať v nastaveniach pre presnejšie meranie.
Praktické tipy a triky pre optimálne nastavenie termostatu
Pre dosiahnutie maximálneho komfortu a úspor energie pri používaní smart termostatu Legrand Valena odporúčame dodržiavať nasledujúce tipy:
- Umiestnenie termostatu: Termostat umiestnite na miesto, kde je dobrá cirkulácia vzduchu a kde nie je vystavený priamemu slnečnému žiareniu alebo iným zdrojom tepla, ktoré by mohli skresliť meranie teploty.
- Používanie časových plánov: Vytvorte si časové plány kúrenia, ktoré zodpovedajú vášmu dennému režimu. Znížte teplotu v noci a počas vašej neprítomnosti, čím efektívne ušetríte energiu.
- Využívanie geolokácie: Aktivujte funkciu geolokácie, aby sa kúrenie automaticky zapínalo pred vaším príchodom domov, čím zabezpečíte príjemnú klímu bez zbytočného plytvania energiou.
- Pravidelná údržba: Pravidelne kontrolujte funkčnosť termostatu a snímača teploty, aby ste zabezpečili správne fungovanie celého systému.
