Trojcestný ventil je jedným z kľúčových prvkov používaných v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. V závislosti od typu môže trojcestný ventil spojiť dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo rozdeliť jeden prúd na dva samostatné.
Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v zložitých systémoch, čo sa premieta do optimalizácie práce celej inštalácie. Často sú tiež súčasťou vybavenia väčších zariadení používaných v vykurovacích systémoch, ktoré sa používajú aj v rodinných domoch. Pripojenie trojcestného ventilu umožňuje efektívne riadenie rozdelenia alebo miešania prúdov (napr. teplej a studenej vody), čo je kľúčové v vykurovacích systémoch, kde je dôležité udržať správnu teplotu v rôznych zónach budovy.
Montáž trojcestného ventilu v inštalácii ústredného kúrenia (ÚK) umožňuje optimalizovať prevádzku vykurovacích systémov, čo vedie k úspore energie a zlepšeniu prevádzkovej účinnosti v obytných budovách. V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov. Preto sa často používajú v moderných inštaláciách, kde automatizácia a flexibilita prevádzky majú zásadný význam.
Konštrukcia trojcestného ventilu

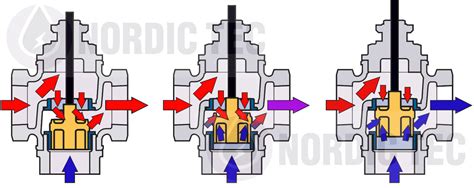

Schéma trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku. Zvonka má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery.
Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí účinne kombinovať dva rôzne prúdy média, aby dosiahol jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie trojcestného ventilu o niečo jednoduchšia, ale stále musí zohľadňovať presné riadenie prietoku, aby bola zaistená spoľahlivá prevádzka v rôznych prevádzkových podmienkach.
Vo všeobecnosti je konštrukcia trojcestného ventilu navrhnutá s ohľadom na trvanlivosť a spoľahlivosť, čo je kľúčové vzhľadom na ich použitie v systémoch kritického významu, ako sú vykurovacie, klimatizačné alebo priemyselné inštalácie.
Princíp činnosti trojcestného ventilu
Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov alebo miešané v príslušných pomeroch.
Vo vnútri trojcestného ventilu spočíva fungovanie tohto zariadenia v otáčaní vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupného portu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku. Fungovanie trojcestného ventilu je kľúčové v systémoch, kde je potrebná dynamická zmena smeru prietoku alebo miešanie média.
Ovládanie a regulácia trojcestného ventilu
Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť. Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu podľa riadiacich signálov.
Aby trojcestný ventil pracoval optimálne, je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie.
Trojcestný ventil s termostatom, známy tiež ako trojcestný termostatický ventil, je špeciálny druh ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Často sa používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi trojcestný termostatický ventil eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média.
Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania podľa meniace sa podmienok, čo zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.
Typy funkčnosti trojcestných ventilov
Ak vezmeme do úvahy mechanizmus prepínania tokov z hľadiska možnej funkčnosti, treba poznamenať rozdiel v zariadeniach podľa princípu činnosti:
- Separácia: Princíp delenia práce spočíva v rozdelení toku a jeho nasmerovaní do dvoch okruhov.
- Prepínanie: Funkcia prepínania zabezpečuje organizáciu prepínania medzi zariadeniami, ktoré spotrebúvajú tepelnú energiu. Napríklad prepínanie medzi teplou úžitkovou vodou (TÚV) a ohrevom v dvojokruhovom plynovom kotli. Táto funkcia umožňuje organizovať efektívne prepínanie medzi rôznymi zariadeniami, ktoré generujú tepelnú energiu, ako sú ohrievače vody, tepelné čerpadlá alebo solárne panely.
- Miešanie: Ďalšou funkciou trojcestného ventilu pre plynový kotol pre domácnosť je miešanie.
Diagnostika a oprava kvapkajúceho trojcestného ventilu
Porucha trojcestného ventilu ovplyvňuje činnosť plynového kotla ako celku. Napríklad, ak je prívod chladiacej kvapaliny nedostatočný, môže sa plynový kotol z dôvodu prehriatia jednoducho vypnúť. Alebo poruchu trojcestného ventilu môže sprevádzať nedostatok správnej teploty vykurovacieho média vo vykurovacom systéme. V každom prípade sa musí skontrolovať funkčnosť zariadenia. Zároveň sa na vykonanie diagnostických opatrení musí demontovať regulačné zariadenie. Demontáž je pomerne nekomplikovaná, takže takáto práca sa dá urobiť samostatne.
Krok 1: Kontrola ovládača ventilu
Proces overovania začína kontrolou pohonu. Je potrebné zvážiť vlastnosti diagnostiky ventilov s rôznymi typmi pohonov.

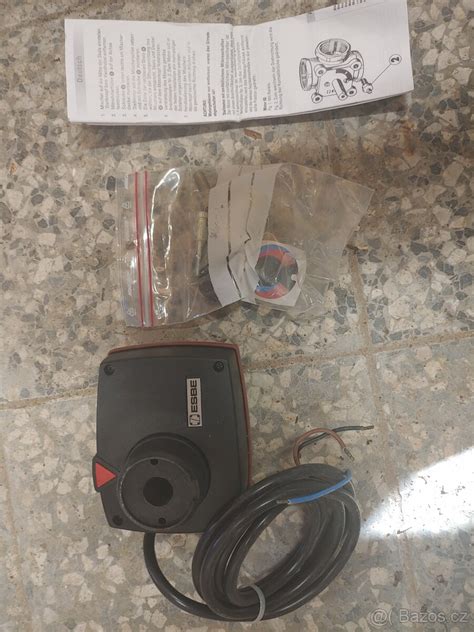

Diagnostika elektrického ovládača trojcestného ventilu
Vreteno ventilu je tradične ovládané elektrickým ovládačom. Preto by sa mala najprv skontrolovať integrita, dostupnosť energie a funkčnosť jednotky. Integrita vonkajšej časti sa vizuálne kontroluje starostlivou kontrolou a dostupnosť energie a integrita vnútorného mechanizmu sa kontrolujú pomocou vhodných zariadení. Pohon a všetky prvky tejto časti konštrukcie sú obvykle diagnostikované elektrickým testerom. Toto zariadenie môže skontrolovať integritu obvodov a prítomnosť napájacieho napätia. Prevádzkový pohon pri pripájaní / odpájaní napájacieho napätia by mal demonštrovať pracovný proces - pohyb posúvača ventilovej tyče. Je možné skontrolovať činnosť elektrického pohonu priamym pripojením mechanizmu k sieti elektrického prúdu pomocou konektora, ktorým je pohon vybavený.

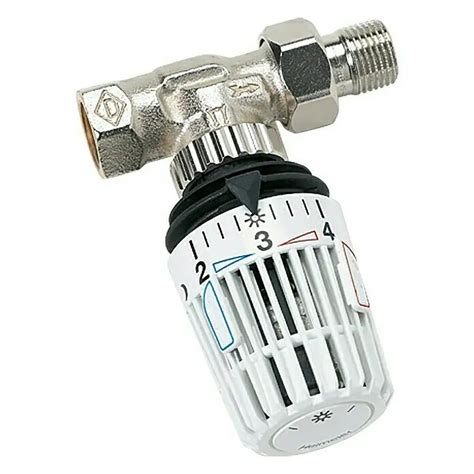

Kontrola termostatickej hlavice
Ak konštrukcia trojcestného ventilu nezabezpečuje elektrický pohon, ale je riadená termostatickou hlavicou, musíte skontrolovať túto časť systému použitím teplotného účinku priamo na senzorový valec. Napríklad môžete ohriať valec termostatickej hlavice elektrickým fénom. Pracovná tepelná hlava by mala reagovať na zmeny teploty a tlačiť / ťahať tiahlo ventilu rovnakým spôsobom, ako to robí elektrický pohon.

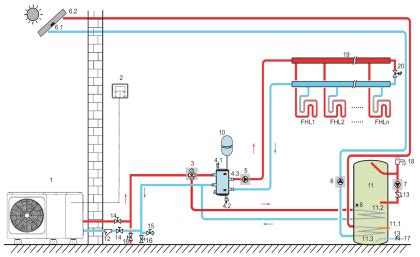

Kontrola hydraulicky poháňaného zariadenia
Ak sa v systéme plynových kotlov používa ventil, ktorý reguluje toky a pracuje podľa princípu hydraulického ovládania stonky, je celkom ťažké diagnostikovať funkčnosť takého zariadenia priamo v kotlovom systéme. Typicky je tento druh konštrukcie demontovaný a rozobratý, po čom nasleduje kontrola integrity pružín, tesnení, membrán a krúžkov. Podozrenia z nefunkčnosti trojcestného ventilu sa v tomto prípade môžu potvrdiť spustením plynového kotla v skúšobnom režime. Ak súčasne dôjde k narušeniu tepelného rozloženia pozdĺž pracovných okruhov systému, ventil nepracuje s vysokou pravdepodobnosťou správne.
Krok 2: Mechanická kontrola komponentov ventilu
Mechanizmus zariadenia sa môže počas prevádzky opotrebovať. Okrem toho je počas prepravy chladiva charakteristická akumulácia rôznych zvyškov, usadenín atď. v systéme. To všetko môže blokovať činnosť zariadenia alebo spôsobiť jeho kvapkanie. Preto je v prvom rade potrebné vykonať vizuálnu kontrolu všetkých dostupných častí.
Ďalej sa vykoná kontrola normálneho priebehu membránovej tyče. Keď je tyč v pracovnom stave, spravidla sa pohybuje jemne, s určitými zásahmi. Správnosť zdvihu sa dá skontrolovať pôsobením malej sily na koncovú časť drieku (výstup pod ovládačom), ktorý vystupuje otvorom kapsuly telesa ventilu. Ak nie sú zaznamenané klinové faktory zdvihu tyče po celej dĺžke a tyč sa nezávisle od bodu zastavenia vráti do svojej pôvodnej polohy, potom je táto časť rozvádzača funkčná.
Nakoniec sa skontrolujú tesniace prvky - guľa alebo membrána, v závislosti od konštrukcie. Zatiaľ čo defekty na gumových tesniacich membránach sa zvyčajne prejavujú nárazmi, guľové tesnenia sa môžu časom deformovať. Deformačný faktor vedie k strate úplného zhutnenia, respektíve je porušený algoritmus riadenia toku zariadenia, čo môže viesť ku kvapkaniu ventilu. V prípade zistených poškodení alebo deformácií je potrebné poškodené tesnenia vymeniť.
Trojcestný ventil pre plynový kotol pre domácnosť sa teda dá testovať takmer v akomkoľvek prevedení bez ohľadu na individuálny výkon. Hlavným bodom je správne určiť, s akým pohonom sa používa rozvádzač plynového kotla a vizuálne skontrolovať jeho mechanické časti.
