Tento článok vám priblíži správnu pokládku vykurovacej rúrky pre podlahové kúrenie a poskytne podrobný prehľad o zátkach na potrubie, ich použití a montáži v rôznych inštalačných systémoch.
Pokládka Vykurovacích Rúrok pre Podlahové Kúrenie
V tomto blogu vám trochu priblížime správnu pokládku vykurovacej rúrky pre podlahové kúrenie. Väčšinou investor má projekt od projektanta na stavebné povolenie. Asi polovica si myslí, že tento projekt je aj realizačný, preto ho posiela firmám na nacenenie montáže podlahového kúrenia.
Plánovanie Pred Montážou
Pred samotnou montážou si treba naplánovať trasy rúrok podľa umiestnenia rozdeľovača podlahového vykurovania priamo na vytlačenom projekte podlahového vykurovania, ak ho nemáte, tak aspoň na pôdoryse domu. Ak je miestnosť rozdelená na viac okruhov, je potrebné si rozpočítať plochy, aby boli približne rovnaké. Tak dosiahneme rovnaké tlakové straty na okruhoch a vyrovnaný systém.
Rozostupy Rúrok Podľa Miestnosti a Teploty
Správne rozostupy rúrok sú kľúčové pre efektívne a rovnomerné vykurovanie.
- Ak je dom nezateplený (starý dom), treba rozostupy o 50mm posunúť.
- Prechodové miestnosti (napr. chodba, schodisko) s požadovanou teplotou 21°C: Rúrka sa pokladá v rozostupoch od 150mm a vyššie, pokiaľ to šírka chodby dovolí.
- Kúpeľňa, bazén, wellness s požadovanou teplotou 24°C: Rúrka na podlahové kúrenie sa pokladá čo najhustejšie (100mm/50mm), lebo je potrebné dosiahnuť teplotu 24°C na malej ploche podlahy.
- Garáž, sklad s požadovanou teplotou 15°C: Rúrka na podlahové kúrenie sa pokladá vo väčších rozostupoch (200mm/300mm), pretože sa tieto miestnosti len temperujú na 15°C.
Spôsoby Pokládky a Dizajn Okruhov
Systém pokládky rúrky je v smere hodinových ručičiek z pravej strany pohľadu na rozdeľovač podlahového kúrenia. Rúrky sa nikde nekrižujú, snažíme sa navrhnúť čo najmenej prestupov cez stenu. Cez každý prestup cez stenu a cez zónu dávame vykurovaciu rúrku do chráničky.
Najbežnejšie sa rúrka pokladá do špirály alebo meandru. V miestnostiach sa zvyčajne používa pokládka do špirály, zatiaľ čo v prechodových zónach sa môže použiť aj meander.
Podlahové kúrenie - rodinný dom Ivanka pri Dunaji
Na prvej video ukážke je ukázané, ako sa pokladá vykurovacia rúrka okruh v obývačke pri okne. Je tam vytvorená okrajová zóna zhustená na rozostup 100mm, vnútorná časť okruhu je na rozostup 150mm.
Zátky na Rúrky: Použitie, Typy a Montáž
Zátky na rúrky sú kľúčové komponenty v inštalačných systémoch, ktoré zabezpečujú tesnosť a spoľahlivosť potrubia.
Účel a Význam Zátok
Pri tlakovej skúške rozvodov vykurovania a vody je nevyhnutné použiť kvalitné a presne vyrobené zátky, ktoré zabezpečia tesnosť a odolnosť voči vysokým tlakom. Vďaka precíznemu závitovému spracovaniu a odolným materiálom sa tieto zátky spoľahlivo upevnia na požadované miesto a zabránia akémukoľvek úniku.
Pri tlakových skúškach rozvodov je dôležité mať istotu, že použité zátky nielen dokonale tesnia, ale sú aj praktické na manipuláciu a dlhodobo spoľahlivé.
Aby sa zabránilo možnému úniku vody počas opravy časti komunikácie, je na vodovodnom potrubí umiestnená zátka so závitom. Zástrčky uzatvárajú prívod vody v určitej časti prívodu vody. Zástrčka sa nazýva špeciálna armatúra, pomocou ktorej môžete v určitej časti uzavrieť prívod vody v systéme.
Prvok má tvar kruhu alebo štvorca. Posledné z nich sa zriedka používajú na inštalatérske práce. Akákoľvek zátka funguje na princípe úplného utesnenia otvoru potrubia. Je to druh korku. Ak je potrebné predĺžiť systém (kanalizácia, plyn alebo voda), zástrčka sa jednoducho odstráni zo svojho miesta.
Použitie Zátok
Zátka sa používa na nasledujúce účely a v nasledujúcich situáciách:
- Ochrana vnútornej časti potrubia pred vlhkosťou a nečistotami, vniknutím hlodavcov, hmyzu. Táto možnosť sa dodržiava pri inštalácii stĺpikov plotu z kruhových / štvorcových rúrok.
- Zaslepenie plastového vodovodného potrubia alebo kanalizačného potrubia z kovu / polyméru v čase opravy inštalatérskych prác v systéme (inštalácia / demontáž jeho jednotlivých prvkov).
- Ochrana rúrok od koncov v čase ich prepravy.
- Na pripojenie plynového potrubia sa používajú špeciálne prírubové zátky, ktoré podliehajú opakovanej montáži / demontáži.

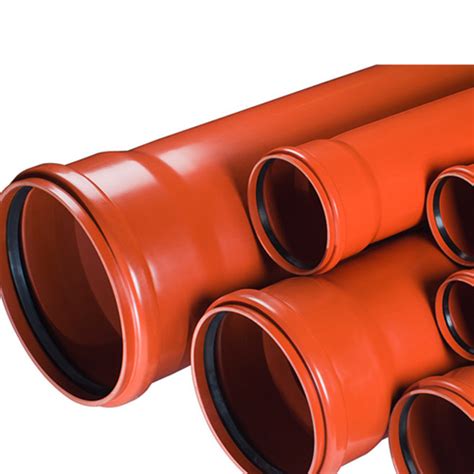

Typy Zátok
Všetky armatúry používané na zaslepenie rúrok sú klasifikované podľa materiálu výroby, spôsobu montáže a typu konštrukcie.
Podľa Materiálu
Výrobky sú vyrobené z nasledujúcich materiálov:
- Kov (mosadz, oceľ, liatina): Armatúry majú vysokú pevnosť v ťahu, preto sa často používajú na verejných diaľniciach (plyn a voda, kanalizácia). Kovové zátky sú však náchylné na koróziu. Chrómované oceľové tvarovky sú výnimkou, pretože tento materiál nebude hrdzavieť. Súčasťou kovového kovania je aj špeciálna zátka na utesnenie, ktorá má špeciálny technický otvor na inštaláciu tesnenia. Vo výsledku nebude možné, aby do systému zasahovali tretie strany.
- Polyméry: Plastové zátky sú široko používané v súkromnej výstavbe. Materiál nehrdzavie ani sa neopotrebuje. Polymérové tvarovky sa deformujú vplyvom vysokých teplôt (slnko, horúca voda od +85 stupňov). Na zátku vnútornej rúry sa používajú polyetylénové tvarovky.
- Guma: Najjednoduchší typ prvku, ktorý sa používa buď na dekoratívne účely, alebo výlučne v súkromných vodovodných sieťach.
Podľa Konštrukcie
Dizajnovo sú zaslepovacie tvarovky rozdelené do nasledujúcich typov:
- Závitové: Najjednoduchší zo všetkých zátok. Jednoducho sa zaskrutkujú do alebo na potrubie.
- Prírubové: Predpokladá sa, že pozdĺž okraja sú technické otvory, do ktorých sú zatĺkané upevňovacie skrutky. Prírubová zátka sa častejšie pripája k puzdru alebo plynovému potrubiu pomocou vystuženého hardvéru (matice / skrutky). V prípade potreby je možné kovanie v správnom čase demontovať. Prírubový prvok je spravidla vyrobený z kovu.
- Pneumatické: Vyrobené z gumy. Takýto prvok môžete nainštalovať pomocou čerpadla vstrekovaním vzduchu do neho. Kovanie má špeciálne kovanie s hadicou, cez ktorú sa vstrekuje a odčerpáva vzduch. Takýto prvok môže pracovať pri teplotách od -40 do + 70 stupňov. Zvláštnosťou pneumatickej tvarovky je, že hermeticky uzavrie lúmen potrubia bez ohľadu na rovnomernosť jeho vnútorných stien.
- Eliptické: Inštalácia sa vykonáva zváraním.
Podľa Umiestnenia / Spôsobu Upevnenia
Podľa typu inštalácie sú všetky inštalatérske prvky na zaslepenie rozdelené do dvoch typov:
- Interné: Montujú sa pomocou špeciálnych rebrovaných zárezov. Horná časť tvarovky je pokrytá krytom.
- Vonkajšie: Fungujú ako dekoratívny prvok aj ako zaslepovací prvok.
Podľa Účelu
Existujú typy zátok podľa ich účelu:
- Koncové: Zaslepujú časť systému.
- Prepravné: Používajú sa na ochranu koncov rúrok počas prepravy.
Kritériá Výberu Zátky
Zástrčka sa vyberá podľa niekoľkých parametrov:
- Výrobný materiál: Spravidla sa tvarovky z PVC používajú na rúrky z kovových plastov, polyetylénové tvarovky z PET a oceľové alebo mosadzné tvarovky z kovu. Ako dočasné sa používajú gumené.
- Priemer, veľkosť a tvar: Zástrčky s prierezom musia presne zodpovedať parametrom komunikačných potrubí. Okrem toho sa kruhové tvarovky používajú pre okrúhle prvky a štvorcové tvarovky pre profilové.
- Určenie: Pre dlhodobé utesnenie potrubia je lepšie kúpiť si závitovú alebo eliptickú tvarovku. Ak je zástrčka nasadená na krátky čas, je lepšie vziať si prírubovú zátku. Okrem toho sa neodporúča kupovať gumové a polymérové zátky pre systém horúcej vody alebo vykurovacie potrubie. Pri vystavení vysokým teplotám menia svoj tvar, v dôsledku čoho môže dôjsť k odtlakovaniu systému. Plynovody nie sú vybavené pneumatickými alebo závitovými zátkami, tu je lepšie použiť prírubové.
Dekoračné čiapky sú vyrobené z PET v rôznych odtieňoch. Vo fáze odlievania sa k polyméru pridá farba, pričom kovanie je rovnomerne zafarbené po celej hrúbke plastu.
Príklady Zátok pre Tlakové Skúšky
Pre tlakové skúšky sa často používajú špecifické typy zátok. Príkladom sú:
- Plastová montážna zátka MARROY ROSSA 1/2" červená na tlakovú skúšku. Inštalačná zátka na zaslepenie vývodov inštalačných systémov pred vykonaním tlakovej skúšky.
- Plastová montážna zátka MARROY AZZURRA 1/2" modrá na tlakovú skúšku. Inštalačná zátka na zaslepenie vývodov inštalačných systémov pred vykonaním tlakovej skúšky.
- Plastová montážna zátka MARROY ROSSA 3/4" červená na tlakovú skúšku. Inštalačná zátka na zaslepenie vývodov inštalačných systémov pred vykonaním tlakovej skúšky.
- Plastová montážna zátka MARROY AZZURRA 3/4" modrá na tlakovú skúšku. Inštalačná zátka na zaslepenie vývodov inštalačných systémov pred vykonaním tlakovej skúšky.
Zátky MARROY® sú vyrobené z kvalitného plastu, ktorý je nielen ľahký, ale aj dostatočne pevný na to, aby odolal vysokému tlaku pri testovaní rozvodov.
Zásady a Vlastnosti Montáže Rôznych Typov Zátok
Pri zaskrutkovaní zástrčky je dôležité neodstrániť závit. Zaslepovací prvok môže byť inštalovaný rôznymi spôsobmi, v závislosti od jeho konštrukčných vlastností.
Zaskrutkovanie Závitovej Zátky
Týmto spôsobom je namontovaná závitová tvarovka. Pred inštaláciou musíte použiť dymovú pásku a tmel. Dodatočne chránia systém pred únikom. Páska je na vonkajšej časti tvarovky navinutá v malej vrstve a priskrutkovaná. Skrutkovacia zátka sa zaskrutkuje rukou až na doraz, ale bez nadmerného napätia.
Zváranie Eliptickej Zátky
Metóda zvárania je vhodná pri inštalácii eliptického prvku. Je možné dosiahnuť úplnú tesnosť komunikácie. V takom prípade by prácu mal vykonávať iba odborník. Zváraná zástrčka je umiestnená na dlhšie obdobie a nie je vhodná, ak sa predpokladá, že v blízkej budúcnosti budú na komunikačnej časti vykonané nejaké opravy.
Montáž Prírubových Zátok Pomocou Skrutiek a Matíc
Táto metóda sa používa na inštaláciu prírubového zaslepovacieho prvku. Pred inštaláciou vložte medzi tvarovku a potrubie tesnenie. Tesnenie sa zase vyberá v súlade s prípustnými teplotnými ukazovateľmi pre konkrétny systém a podľa tlakových požiadaviek v ňom.

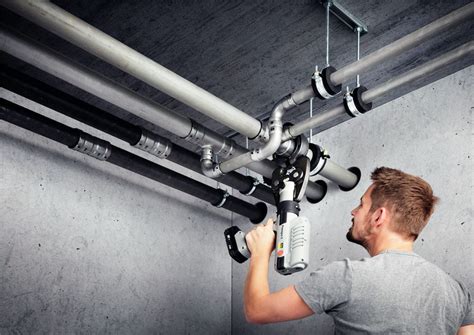

Pneumatická Inštalácia
Zástrčku pre prívod vody je možné napájať v niekoľkých etapách. Z potrubia sa odstráni voda, v požadovanej časti systému sa vytvorí otvor, vloží sa tvarovka a vstrekuje sa do nej vzduch. Rozširujúce sa steny zástrčky tesne priliehajú k vnútornej strane potrubia. Na konci opravy odstráňte pneumatickú armatúru. Ak to chcete urobiť, stačí odčerpať vzduch z gumovej zátky a odstrániť ho.
Vďaka obrovskému sortimentu dorazových armatúr je možné vyriešiť otázku utesnenia potrubia a ozdobného vzhľadu profilových rúrok používaných ako plotové stĺpiky.
