Zabezpečenie príjemného tepla v domácnosti počas chladných mesiacov je výsledkom komplexného súladu technických riešení vo vykurovacom systéme. Kľúčovou súčasťou tohto systému je obehové čerpadlo, ktoré spolu s kotlom zabezpečuje efektívny prenos tepla do celého objektu.
Čo je obehové čerpadlo a prečo je dôležité?
Obehové čerpadlo je zariadenie zabudované do vykurovacieho okruhu s cieľom zabezpečiť pohyb teplonosnej kvapaliny (najčastejšie vody). Systémy, ktoré ho využívajú, sa nazývajú vykurovanie s núteným obehom. Gravitačné prírodné javy nie vždy dokážu zabezpečiť dostatočnú cirkuláciu, najmä v zložitých systémoch s viacerými okruhmi alebo pri dlhších potrubiach. Vodné čerpadlo pre vykurovanie priestoru pomáha stimulovať pohyb chladiacej kvapaliny.
V minulosti, pred rokom 1990, sa vykurovacie systémy v súkromných objektoch projektovali a stavali predovšetkým bez čerpadiel. Chladivo sa pohybovalo potrubím samospádom a jeho cirkulácia bola zabezpečená konvekčnými prúdmi kvapaliny, keď sa ohrievala v kotle. V súčasnosti sa systémy s prirodzeným obehom používajú, aj keď menej často.
Lacné kotly na tuhé palivá sa často vyrábajú bez zabudovaných čerpadiel, pretože výrobca nepozná presné parametre vykurovacieho okruhu. Pre takéto systémy je nákup vodného čerpadla nevyhnutný.
Výhody používania obehového čerpadla
Používanie obehového čerpadla prináša množstvo výhod:
- Znížené zaťaženie kotla: Dosiahnuté znížením teplotného rozdielu medzi prívodným a výstupným potrubím.
- Rovnomerné rozloženie tepla: Zabezpečuje rovnakú teplotu chladiacej kvapaliny po celej dĺžke vykurovacích krúžkov.
- Rýchla regulácia teploty: Umožňuje rýchlo regulovať teplotu chladiacej kvapaliny.
- Rýchly ohrev systému: Zabezpečuje rýchle zahriatie vykurovacieho systému pri spustení studeného kotla.
- Flexibilita inštalácie: Nie je potrebné inštalovať potrubia so sklonom smerom ku kotlu, čím sa zabezpečí spontánny pohyb chladiacej kvapaliny.
- Možnosť použitia tenkých rúrok: Šetrí vnútorný priestor v byte.
- Dostatočný tlak: Výkon čerpadla umožňuje vytvoriť vo vykurovacom okruhu dostatočný tlak na zásobovanie chladiacou kvapalinou viacerých poschodí.
- Použitie uzatváracích ventilov: Umožňuje reguláciu na jednotlivých slučkách vykurovacích sietí.
- Integrácia do automatiky: Možnosť integrácie čerpadla do automatického riadiaceho systému kotla.
Napriek týmto výhodám majú obehové zariadenia aj dve nevýhody: závislosť od napájania a dodatočné náklady na elektrickú energiu. Tieto nevýhody sú však zvyčajne kompenzované úsporou paliva (10-20%) a nízkym podielom nákladov na elektrinu (3-5%) na celkových nákladoch na vykurovanie. V prípade častých výpadkov elektriny je možné nainštalovať UPS pre autonómnu prevádzku.
Štruktúra a typy obehových čerpadiel
Obehové čerpadlo sa skladá z nasledujúcich základných prvkov:
- Puzdro s pracovnou komorou
- Motor
- Obežné koleso
- Odvzdušňovacia skrutka
- Svorkovnica (môže byť vybavená prídavným mechanickým a elektronickým zariadením na reguláciu činnosti motora)
Jednoduchosť konštrukcie zaisťuje vysokú spoľahlivosť a životnosť čerpadiel, ktorá sa pohybuje okolo 5 až 10 rokov. Pri prvom spustení obehového čerpadla je potrebné odskrutkovať vzduchovú skrutku a vypustiť vzduch z pracovného priestoru.
Typy obehových čerpadiel
Moderné obehové čerpadlá sa delia na dva hlavné typy:
Čerpadlá "mokrého" typu
Pri "mokrých" čerpadlách je rotor v kontakte s chladiacou kvapalinou, čo zároveň zabezpečuje chladenie motora. Vnútorné tesnenia sú statické a nepodliehajú dynamickému opotrebovaniu, vďaka čomu sú tieto modely spoľahlivejšie a odolnejšie. Princíp činnosti je podobný ako u "suchých" čerpadiel: otáčajúce sa obežné koleso posúva chladivo od stredu k okrajom pracovnej komory, odkiaľ je zbierané do výstupných kanálov.
Čerpadlá "suchého" typu
Konštrukcia "suchých" čerpadiel nezahŕňa priamy kontakt chladiacej kvapaliny s rotorom. Pracovná plocha je oddelená od častí motora špeciálnymi krúžkami vyrobenými z materiálov ako grafit, keramika, karbid volfrámu, nehrdzavejúca oceľ alebo oxid hlinitý. Pracovný priestor je s motorom spojený iba cez hriadeľ, čo umožňuje výmenu pohonu.
Výhody "suchých" čerpadiel zahŕňajú:
- Vysoká účinnosť (70-80%)
- Minimálne vodné kladivo pri spustení
- Možnosť horizontálneho a vertikálneho usporiadania motora
- Čerpanie veľkých objemov chladiacej kvapaliny vďaka vysokému výkonu
Vďaka kombinácii účinnosti a výkonu sa "suché" čerpadlá používajú predovšetkým vo vykurovacích systémoch priemyselných, administratívnych budov a veľkých obytných budov. Ich nevýhody zahŕňajú vyššiu hlučnosť, potrebu výmeny tesniacich kotúčov každé 2-3 roky, riziko úniku chladiacej kvapaliny pri poruche tesnenia a potrebu externého chladenia motora.
Konštrukcia "suchých" čerpadiel môže byť:
- Monoblok: Motor a kovové teleso sú spojené do jednej konštrukcie.
- Konzolový: Prvky sú upevnené na jednom ráme.
Výber správneho obehového čerpadla
Výber vhodného obehového čerpadla je kľúčový pre správnu funkciu vykurovacieho systému. Neexistujú jednotné požiadavky na označovanie čerpadiel, preto je dôležité študovať technické špecifikácie v návode na obsluhu.
Kľúčové parametre pri výbere
- Priemer pripojených potrubí: Musí zodpovedať priemeru potrubia vo vašom systéme.
- Maximálny povolený tlak (H): Tlak potrebný na prekonanie hydraulického odporu systému.
- Prietok (Q): Množstvo chladiacej kvapaliny, ktoré čerpadlo dokáže prepraviť za jednotku času.
- Výkon (P): Elektrický výkon čerpadla.
- Prevádzková teplota: Čerpadlá pre vykurovacie systémy sú navrhnuté pre teploty do 130-150 °C.
- Hlučnosť: Pri výbere je dôležité dbať na tichú prevádzku, najmä pre obytné priestory.
Výpočet potrebných parametrov
Pre nezávislé určenie primeranosti výkonu zariadenia je potrebné vykonať tri fázy výpočtov:
Fáza 1: Stanovenie výkonu čerpadla
Požadovaný tepelný výkon závisí od materiálu stien, tesnosti okien a podlahy. Pre byty sa predpokladá 75-80 W/m², pre domy 100-120 W/m². Priemerný teplotný rozdiel na vstupe a výstupe kotla je 10 °C.
Vzorec pre výpočet:
Požadovaný výkon (l/h) = (Vykurovaný objem (m²) * Tepelný výkon (W/m²)) / (1.16 * Teplotný rozdiel (°C))
Fáza 2: Výpočet tlaku
Tlak je potrebný na prekonanie celkového hydraulického odporu systému. Každý uzatvárací ventil a iný prvok potrubia má svoj vlastný indikátor hydraulického odporu, ktorý sa určuje pomocou špeciálnych tabuliek. Pri výbere je lepšie zvoliť väčší priemer potrubia, aby sa znížila tlaková strata.
Fáza 3: Určenie výkonu čerpadla
Porovnanie vypočítaných parametrov s tlakovo-prietokovými charakteristikami konkrétneho modelu čerpadla. Ak je priesečník parametrov pod krivkou v grafe, zariadenie je vhodné.
Ďalšie funkcie a odporúčania
- Regulácia otáčok: Niektoré moderné čerpadlá umožňujú nastavenie rýchlosti otáčok motora, čo slúži na lepšie doregulovanie vykurovacieho systému.
- Termostat a časovač: Umožňujú automatizáciu prevádzky kotla v závislosti od teploty chladiacej kvapaliny a dennej doby.
- Plynulá regulácia: Čerpadlá s plynulo meniteľnou rýchlosťou obežného kolesa umožňujú autonómne riadenie rýchlosti chladiacej kvapaliny v rôznych slučkách.
- Zásoba výkonu: Odporúča sa zvoliť čerpadlo s charakteristikami o 20-30% vyššími, než sú vypočítané, pre zníženie prevádzkového zaťaženia a predĺženie životnosti.
- Filtrovanie: Je žiaduce, aby zariadenie malo zabudovanú sieťku na filtrovanie pevných častíc suspendovaných v chladiacej kvapaline.
- Značky: Odporúča sa vyberať čerpadlá od známych výrobcov ako Calpeda, Grundfos, WILO, aj keď ich cena môže byť vyššia.
Pri výbere je vždy najlepšie koordinovať sa so špecialistami, najmä pri komplexných systémoch pre rodinné domy.
Jak vybrat oběhové čerpadlo?

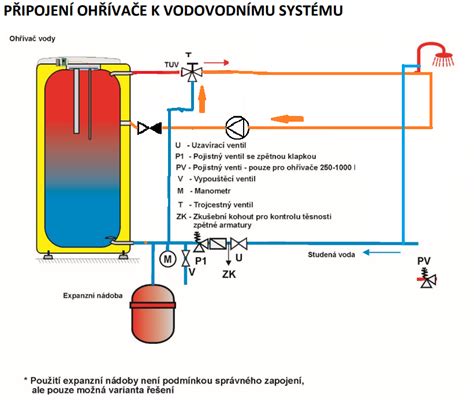

Interakcia kotla a obehového čerpadla
Kotol je srdcom vykurovacieho systému. Jeho primárnou funkciou je ohrievať vodu alebo vyrábať paru, ktorá sa potom používa na prenos tepla do rôznych častí budovy. Kotly môžu byť poháňané rôznymi zdrojmi, ako je zemný plyn, ropa, elektrina alebo biomasa. Obehové čerpadlo je mechanické zariadenie určené na pohyb ohriatej vody alebo pary cez vykurovací systém. Vytvára potrebný tlak na zabezpečenie plynulého toku teplonosného média a prekonáva odpor v potrubí a komponentoch.
Interakcia medzi obehovým čerpadlom a kotlom začína pri aktivácii vykurovacieho systému. Keď izbový termostat zaznamená, že teplota v objekte klesla pod nastavenú úroveň, vyšle signál do kotla, aby začal ohrievať vodu. Ak zaznamená dosiahnutie požadovanej teploty, vykurovacia sústava sa stane dočasne nečinná. Po jej dosiahnutí termostat zapne prívod elektrického prúdu a uvedie elektromotor obehového čerpadla do činnosti.
Keď kotol zohreje vodu na požadovanú teplotu (napr. 40 stupňov), spustí sa obehové čerpadlo. To odoberá ohriatu vodu z kotla a tlačí ju potrubím smerom k radiátorom alebo iným tepelným žiaričom. Po uvoľnení svojho tepla sa teraz chladnejšia voda vracia do kotla cez samostatnú sadu potrubí. Táto interakcia je rozhodujúca nielen pre udržanie komfortnej vnútornej teploty, ale aj pre efektívnu prevádzku vykurovacieho systému. Dobre fungujúce obehové čerpadlo zaisťuje rovnomernú distribúciu ohriatej vody v celom systéme, čím zabraňuje vzniku horúcich a studených miest v rôznych častiach budovy.
Vplyv na energetickú účinnosť
Súhra medzi obehovým čerpadlom a kotlom má významný vplyv na energetickú účinnosť vykurovacieho systému. Moderné obehové čerpadlá sú navrhnuté s pokročilými funkciami, ako je napríklad regulácia otáčok. To umožňuje čerpadlu prispôsobiť svoje otáčky podľa aktuálnej potreby tepla v budove. Napríklad v obdobiach nižšej potreby tepla, ako napríklad v noci alebo počas miernych dní, môže čerpadlo pracovať pri nižších otáčkach, pričom spotrebuje menej energie.
Obehové čerpadlo navyše pomáha optimalizovať výkon kotla. Tým, že zabezpečuje nepretržitý prietok vody kotlom, pomáha udržiavať kotol na jeho optimálnej prevádzkovej teplote.
Servis a údržba
Správna údržba obehového čerpadla aj kotla je nevyhnutná pre zabezpečenie ich optimálneho výkonu a dlhej životnosti. Pravidelná kontrola obehového čerpadla môže pomôcť včas odhaliť potenciálne problémy, ako sú netesnosti, hluk alebo znížený prietok. V prípade poruchy je potrebné kontaktovať servisného technika. Pri výmene starého čerpadla za nové je dôležité zohľadniť jeho parametre a kompatibilitu so systémom.
Špecifické aplikácie a typy čerpadiel
Obehové čerpadlá sa používajú v rôznych vykurovacích systémoch, vrátane systémov ústredného kúrenia, systémov podlahového vykurovania a systémov zásobovania teplou vodou.
Radiátorové systémy a podlahové kúrenie
Pri radiátorových systémoch sú čerpadlá citlivé na tlakové pomery, pretože termostatické hlavice neustále otvárajú a zatvárajú jednotlivé miestnosti. Pri radiátoroch si všímajte, či máte iba jeden okruh, alebo viac vetiev s rozdielnym odporom (napríklad krídlo domu a prístavbu). V neposlednom rade treba počítať s tým, že by čerpadlo nemalo pracovať v jednej rýchlosti.

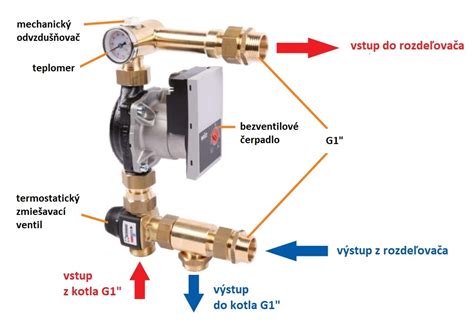

Podlahové kúrenie potrebuje stabilnejší a vyšší prietok cez viac okruhov v rozdeľovači. Sledujte, či bude čerpadlo tlačiť vodu priamo do rozdeľovača, alebo ide o sekundárny okruh so zmiešavaním, kde zariadenie pracuje s vyšším odporom. Musíme teda vedieť, či má tepelné čerpadlo vlastné integrované čerpadlo a riešime len doplnkové okruhy, alebo je potrebné riešiť prietok pre celú sústavu.
Z praxe vieme, že najviac problémov vzniká tam, kde čerpadlo beží stále rovnako, aj keď sa systém počas dňa mení. Obehové čerpadlo môže byť dosť silné (niekedy až príliš), ale systém je potom hlučný a nekomfortný, lebo tlak je zbytočne vysoký. Keď porovnávame čerpadlá, pozeráme sa na to, či ide o moderný úsporný typ. Ako orientačný faktor sledujte nízke hodnoty EEI (Energy Efficiency Index).
Príklad obehového čerpadla Avansa 25/6/180
Ak hľadáte čerpadlo určené na vykurovanie, podlahové kúrenie a rozvody vody či soláru, odporúčame vám vybrať si obehové čerpadlo Avansa 25/6/180. V balení nájdete čerpadlo s hmotnosťou 2,8 kg, záručný list a slovenský návod. Obehové čerpadlo Avansa 25/6/180 je určené pre systémy ústredného vykurovania. Teleso tohto masívneho čerpadla červenobordovej farby je vyrobené z liateho hliníka. Pod čiernym telom sa nachádza svorkovnica. Na ňu je upevnený špeciálny ovládač, ktorým môžete nastaviť jednu z troch rýchlostí. Krátky popis s rozpisom výkonu a sily výtlaku jednotlivých rýchlostí poskytuje štítok na prednej strane čerpadla. Na jeho boku je umiestnený otvor na káble. Vo vnútri čerpadla je uložený vysokokvalitný bipolárny asynchrónny motor. Jeho benefitom je fakt, že si nevyžaduje ochranu proti preťaženiu. Ložisko čerpadla je mazané vodou, preto pri jeho umiestnení nesmieme zabúdať inštalovať ho vo vodorovnej polohe. Vzdialenosť medzi sacím a výtlačným hrdlom je pri tomto modeli obehového čerpadla Avansa 180 mm, pričom svetlosť hrdla je 25 mm. Jednotlivé parametre sa líšia v závislosti od typu čerpadla Avansa. Na eshope Atria.sk sú dostupné viaceré typy tohto čerpadla, berúc do úvahy požiadavku na výkon, silu výtlaku, ako aj rozmery a rozteč čerpadla.
Tepelné čerpadlá typu voda-voda
Tepelné čerpadlo typu voda-voda využíva ako zdroj energie teplo získané zo spodnej alebo povrchovej vody. Tento typ čerpadla je podobný systému zem-voda, kde energiu odoberáme z vodného zdroja.
Princíp fungovania
Zo zdroja vody (napr. studňa, povrchový vodný tok) sa odoberá voda, ktorá následne prechádza cez výmenník tepla tepelného čerpadla. Použitá voda sa musí vracať do rovnakého zdroja, aby sa neporušoval vodný zákon.
Zdroje vody a ich využitie
- Studňa: Odobratá studničná voda sa vracia do tej istej zvodne (vodonosnej vrstvy).
- Povrchové vodné toky (rieky, jazerá, rybníky): Použitie vyžaduje súhlas majiteľov alebo správcov. V zimnom období môže byť povrchová voda blízko bodu mrazu, čo obmedzuje jej využitie.
- Odpadové teplo z priemyselných procesov: Veľmi výhodný zdroj energie.
Efektivita a výkonové číslo (COP)
Tepelné čerpadlo pri svojej prevádzke spotrebúva elektrickú energiu, ale získa približne 3 až 5-krát viac tepelnej energie. Tento pomer sa nazýva výkonové číslo (COP). Ak dodáme 1 kW elektrickej energie a získame 5 kW tepla, COP je 5. COP závisí od aktuálneho príkonu, výstupnej teploty a teploty okolia.
Letná prevádzka
Moderné tepelné čerpadlá môžu v lete pracovať reverzne (opačne) a interiér ochladzovať, podobne ako chladnička, odoberajúc teplo zvnútra a odovzdávajúc ho okoliu.
Historický kontext
Slovák Aurel Stodola, konštruktér prvého tepelného čerpadla na svete, v roku 1928 vytvoril zariadenie, ktoré dodnes pracuje vo Švajčiarsku a vykuruje radnicu v Ženeve s využitím tepla z jazera (uzavretý kruh). Aj keď jeho najväčšie úspechy boli v oblasti parných a spaľovacích turbín, jeho práca v oblasti tepelných čerpadiel bola významná. Aurel Stodola zomrel v roku 1942.
Plynové kotly a ich typy
Pri výbere plynového kotla je dôležité, aby bol technicky na úrovni, bol spoľahlivý a v neposlednom rade, aby bol bezpečný. Srdcom ústredného vykurovania je plynový teplovodný kotol, ktorý ohrieva vodu na jej rozvod do vykurovacích telies (napr. radiátorov, podlahového vykurovania). Vykurovacie telesá ohrievajú vzduch v interiéri, a zabezpečujú tak tepelnú rovnováhu medzi tepelnými stratami a tepelnými ziskami. Obeh vykurovacej vody môže byť prirodzený (tzv. samospádom) alebo nútený (v tomto prípade je obeh vody zabezpečený obehovým čerpadlom).
Plynový kotol môže slúžiť nielen na vykurovanie, ale aj na prípravu teplej vody, tzv. kombinovaný kotol. Podľa spôsobu umiestnenia kotly delíme na nástenné alebo stacionárne. Výhodou nástenných sú menšie rozmery a modernejšia konštrukcia, stacionárne typy sú vhodné do starších vykurovacích systémov s veľkými vodnými objemami, a teda pre ich umiestnenie je potrebný väčší priestor (kotolňa, pivnica).
Typy plynových kotlov podľa efektívnosti
Synonymom úspornosti a efektívnosti v prípade spaľovacieho procesu je dosiahnutie čo najnižšej teploty spalín odchádzajúcich do komína, a tým využitia čo najvyššej teploty pre samotné vykurovanie. Podľa efektívnosti využitia tepla pri spaľovaní zemného plynu sa plynové kotly rozdeľujú na:
- Klasické kotly
- Nízkoteplotné kotly
- Kondenzačné kotly
Kondenzačné kotly

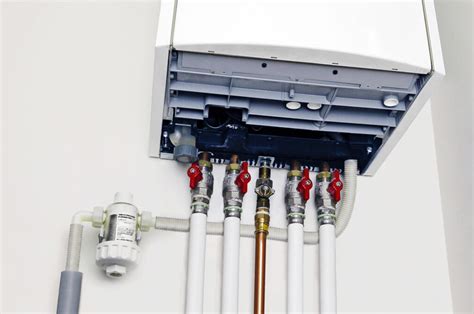

Ako už z jeho názvu vyplýva, je to kotol, ktorý využíva tzv. režim kondenzácie vodnej pary obsiahnutej v spalinách. Ak znížime teplotu spalín v kotle pod rosný bod, tzv. bod kondenzácie, uvoľní sa vo výmenníku kotla skupenské teplo kondenzácie vodnej pary. Zjednodušene povedané, ochladená vykurovacia voda, ktorá sa vracia (tzv. spiatočka) z vykurovacieho systému, sa pri vstupe do kotla predhrieva od teploty spalín, čim ich zákonite ochladzuje. Pri teplote vratnej vody približne do 55°C pracuje kotol v kondenzačnom režime. Následne od spalín predhriata vykurovacia voda je v kotle dohriata na požadovanú teplotu.
Vzhľadom na režim kondenzácie musí byť teplo výmenná plocha v kondenzačných kotloch vyrobená z antikorózneho materiálu, a zákonite tak musí byť voči korózii odolná aj komínová konštrukcia. Teplota spalín pri tomto type kotla sa pohybuje v rozmedzí 40 - 90 °C, samozrejme, v závislosti od teploty vykurovacej vody a okamžitého využitia kotla.
Tak ako už bolo uvedené, kondenzačnú techniku je možné použiť pre všetky druhy vykurovacích systémov, od tých najmodernejších ako sú podlahové vykurovanie, stenové vykurovanie, stropné vykurovanie, až po klasické konvenčné systémy (radiátory), ktoré sú inštalované vo väčšine rodinných domov. Je však dôležité, aby ste sa pri výbere kondenzačného kotla vždy o jeho parametroch, účinnosti, výkone a inštalácii poradili s odborníkmi z oblasti vykurovania.
