Inštalácia plynového kotla v byte môže byť riešením pre tých, ktorí túžia po autonómnom vykurovaní a nezávislosti od centrálnych systémov. Hoci sa na prvý pohľad môže zdať tento proces zložitý, s dodržaním legislatívnych noriem a technických postupov je realizovateľný. Tento sprievodca vás prevedie kľúčovými krokmi, materiálmi, nástrojmi a možnými rizikami spojenými s inštaláciou plynového kotla.
Legislatívne rámce a predpisy
Pred samotnou inštaláciou je nevyhnutné oboznámiť sa s platnými legislatívnymi predpismi, ktoré upravujú inštaláciu plynových zariadení. Medzi kľúčové normy patria:
- SP 60.13330.2016 - "Vykurovanie, vetranie a klimatizácia."
- SP 62.13330.2011/SNiP 42-01-2002 - týkajúce sa systémov distribúcie plynu.
- SP 41-108-2004 - o dodávke tepla pre jednotlivé byty pomocou splyňovania.
- SP 402.1325800.2018 - "Pravidlá pre projektovanie systémov spotreby plynu".
Okrem týchto noriem je dôležité zohľadniť aj všeobecnú dokumentáciu vášho bytového domu a konzultovať bezpečnostné normy s príslušnými orgánmi, ako je napríklad ministerstvo pre mimoriadne situácie.
Výber vhodného miesta a jeho príprava

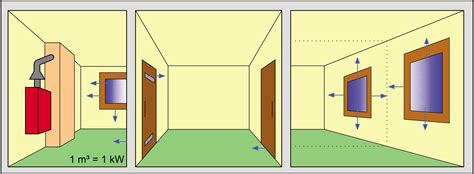

Voľba správneho miesta pre inštaláciu plynového kotla je kľúčová pre bezpečnosť a efektívnosť prevádzky. Podľa platných predpisov:
- Miestnosť na inštaláciu plynového kotla by nemala byť menšia ako 4 m², s výškou stropu minimálne 2,5 m.
- Inštalácia plynových zariadení nie je povolená na balkónoch, toaletách a v kúpeľniach.
- Stena v mieste inštalácie musí byť prísne vertikálna. V prípade potreby je nutné jej povrch vyrovnať omietkou.
- Pre zaistenie bezpečnosti je nutné použiť ohňovzdorný plech, ktorý sa upevňuje medzi stenu a plynový kotol.
- V uzavretých priestoroch bez voľnej cirkulácie vzduchu je nevyhnutná inštalácia výfukového potrubia.
- Pri inštalácii v kuchyni je vhodné spojiť digestor nad plynovým sporákom s ventilačným potrubím.
Požiadavky na priestory pre plynové zariadenia
Predpisy SP 402.1325800.2018 detailne špecifikujú požiadavky na priestory určené pre plynové spotrebiče. Platí, že:
- Inštalácia plynových sporákov do kuchynských výklenkov je prísne zakázaná.
- Pre kotly s výkonom do 50 kW je možné umiestnenie v kuchyni, chodbe, alebo nebytovej miestnosti (okrem vlhkých priestorov).
- Kotly s výkonom nad 50 kW, ale nepresahujúcim 100 kW, vyžadujú samostatnú kotolňu.
- Všetky priestory musia spĺňať požiadavky na objem, výšku stropu a primerané vetranie.
Materiály a nástroje
Na vykonanie prípravných a inštalačných prác budete potrebovať nasledujúce nástroje a materiály:
- Úroveň budovy na kontrolu zvislosti stien a presné zavesenie jednotky.
- Vŕtačka alebo vŕtačka s príklepom so sadou vrtákov na vŕtanie otvorov v stene.
- Ohňovzdorný plech (azbestový alebo oceľový) na tepelnú izoláciu medzi stenou a kotlom.
- Plastové potrubie na ventiláciu miestnosti.
- Kovový kolík a rohy pre návrh uzemňovacieho obvodu.
- Elektrický zvárací stroj s elektródami na zváranie kovových častí (ak je potrebné).
- Skrutkovač, kladivo, skrutky a klince na upevnenie nosných podpier.
- Trojžilový kábel s dĺžkou od 3 m a prierezom 5-7 mm na uzemnenie.
- Tmel na pripojenie vykurovacieho systému a plynovodu.
- Tesniace materiály (ľan, tesniaca páska, kúdeľ a farba) pre spoje.
Inštalácia komína

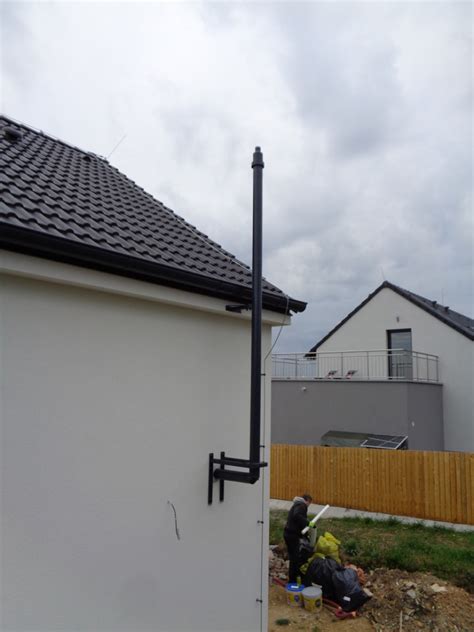

Každá inštalácia kotla musí byť vybavená koaxiálnym komínom, ktorý slúži na prívod kyslíka do spaľovacej komory a odstránenie produktov spaľovania. Koaxiálny komín je zvyčajne súčasťou balenia plynového kotla.
Koaxiálny komín pozostáva z dvoch okruhov: vonkajšieho pre prívod vzduchu a vnútorného pre odvod spalín. Dymovod sa pripája ku kotlu a druhá strana sa vyvádza von cez stenu, čo si vyžaduje vyvŕtanie otvoru vhodného priemeru.
Pripojenie k vykurovaciemu systému
Pripojenie plynového zariadenia k vykurovaciemu systému zahŕňa pripojenie potrubí kotla k prívodu studenej vody. Teplá voda následne cirkuluje cez celý vykurovací okruh. Pre zabezpečenie vodotesnosti spojov je nevyhnutné použiť stavebné tmely a tesniace materiály.
Spoje potrubí musia byť vybavené vodným filtrom a uzatváracími ventilmi. Prítomnosť rotačných ventilov na vodovodných potrubiach umožní lokálne vypnutie prívodu vody do kotla v prípade potreby.
Uzemnenie a stabilizácia napätia
Plynový kotol vyžaduje inštaláciu uzemňovacieho obvodu a stabilizátora napätia pre elektrickú sieť. Uzemnenie je možné vykonať svojpomocne podľa nasledujúcej schémy:
- Kovový trojuholníkový rám zapustený do zeme do hĺbky 50 cm.
- Špendlík alebo kovová tyč s hrúbkou 10 mm privarená k rámu.
- Trojžilový kábel vedúci od kotla k čapu.
- Plastový plot okolo spoja vodiča a čapu.
Uzemňovací vodič sa pripája k kotlu počas jeho inštalácie.
Pripojenie k zdroju plynu
Pripojenie miestneho plynovodu k hlavnému plynovodu sa realizuje cez prevodovku vybavenú filtrom a regulátorom tlaku plynu. Potrubie prívodu plynu do kotla musí byť vybavené uzatváracím ventilom alebo kohútikom.
Spojenie medzi plynovodom a odbočným potrubím kotla sa vykonáva pomocou špeciálnej vlnitej flexibilnej hadice vyrobenej z ocele. Všetky pripojenia musia byť dôkladne utesnené, aby sa zabránilo úniku plynu. Pre plynové pripojenia sa nepoužívajú gumové hadice.
Skúšobná prevádzka plynového kotla
Prvé spustenie plynového zariadenia musia vykonávať špecialisti zo servisného strediska alebo pracovník miestneho plynárenského servisu. Tento proces zahŕňa:
- Naplnenie vykurovacieho systému vodou: Postupné plnenie spojovacích potrubí a radiátorov s kontrolou uvoľňovania nahromadeného vzduchu, aby sa zabránilo tvorbe vzduchových uzáverov. Prebytočný vzduch sa uvoľňuje otváraním kohútikov na radiátoroch.
- Opätovná kontrola tesnosti všetkých spojov: Spoľahlivosť pripojenia plynového potrubia sa kontroluje špeciálnym zariadením alebo mydlovým roztokom.
- Pripojenie kotla k plynovému potrubiu: Otvorenie ventilu prívodu plynu.
- Pripojenie zariadenia k elektrickej sieti cez stabilizátor napätia.
Po úspešnom spustení vám bude vydaný certifikát pre záručnú a pozáručnú opravu a technickú údržbu. Uvedenie plynového vykurovacieho zariadenia do prevádzky nie je možné bez vypracovania projektovej dokumentácie a uzatvorenia zmluvy o dodávke plynu.
Je prísne zakázané vykonávať prvé spustenie systému samostatne!
Čo robiť pri zistení nesprávneho pripojenia
Ak zistíte akékoľvek chyby alebo máte podozrenie na nesprávne pripojenie zariadenia:
- Okamžite odpojte spotrebič od elektrickej siete.
- Vypnite plynový ventil.
- Kontaktujte servisné stredisko.
V prípade podozrenia na únik plynu (charakteristický zápach) okamžite volajte záchrannú službu.
Možné riziká
Chyby pri pripojení alebo inštalácii plynového kotla môžu viesť k vážnym následkom:
- Požiar: V dôsledku neprítomnosti ohňovzdornej výstelky medzi stenou a kotlom.
- Porucha senzorov a vznik elektrického oblúka: Spôsobené neprítomnosťou uzemnenia.
- Prasknutie vykurovacích potrubí a porucha čerpadla: V dôsledku prítomnosti vzduchových uzáverov v systéme.
Typy kotlov a ich umiestnenie
Na umiestnenie kotla v dome existuje množstvo obmedzení daných normami, technickými predpismi, odporúčaniami a pravidlami. Pred umiestnením kotla musíme poznať možnosti a podmienky na umiestnenie, pretože v každom dome sú iné podmienky.
Kotly do 50 kW
Pri kotloch s výkonom do 50 kW, používaných v rodinných domoch, platia iné predpisy než pri kotloch s vyšším výkonom.
- Podľa účelu použitia: Kotly môžu byť len na vykurovanie alebo kombinované (na vykurovanie a ohrev úžitkovej vody). Pri kotloch slúžiacich na prípravu TÚV je dôležité minimalizovať vzdialenosť od zariaďovacích predmetov, aby sa predišlo zbytočnému odtekaniu vychladnutej vody.
- Podľa umiestnenia a upevnenia: Kotly sa delia na stacionárne (umiestnené na podlahe) a závesné (pripevnené na stene). Stacionárne kotly, často z liatinových článkov, sú ťažké a umiestňujú sa na podlahu s podložkou tlmiacou chvenie. Závesné kotly sa umiestňujú buď do kotolne, alebo pri splnení bezpečnostných požiadaviek aj v iných neobývaných miestnostiach.
Odvod spalín
Podľa vyhotovenia odvodu spalín horenia sú kotly s odvodom do komína, s odvodom cez stenu alebo cez strechu (turbokotly). V prípade vyhovujúceho komína sa môže použiť kotol s odvodom do komína, pričom vzdialenosť od komínového prieduchu nesmie byť dlhšia než 150 cm. Ak komín nemá dostatočný prirodzený ťah, musí sa použiť komín s ventilátorom alebo turbokotol s odvodom spalín cez stenu do voľného ovzdušia.
Uzemnenie a pripojenie k sieti
Každý plynový kotol je aj elektrický spotrebič a musí byť pripojený na elektroinštaláciu v súlade s technickými normami. Kotly sa pripájajú na zásuvku s ochranným kolíkom na nulovanie alebo uzemnenie, pričom vzdialenosť zásuvky od kotla je 60 až 150 cm. Elektroinštalačné práce môže vykonávať len kvalifikovaný odborník.
Regulácia teploty
Pre hospodárnosť vykurovania sa kotly zapínajú a vypínajú na základe teploty vykurovanej miestnosti alebo vonkajšieho vzduchu. Od regulátora (termostatu) ku kotlu vedie elektrický kábel.
Kotly na tuhé palivo
Tuhými palivami používanými na vykurovanie v rodinných domoch sú prevažne uhlie, brikety a palivové drevo. V poslednom období sa rozmáha kúrenie drevenými briketami alebo peletami.
- Kotly na tuhé palivo sa používajú najmä tam, kde nie je zavedený plynovod alebo dostatočne dimenzovaná elektrická sieť, prípadne z dôvodu nižšej ceny paliva.
- Kotly na uhlie sa umiestňujú tam, kde neprekáža znečistenie prostredia pri prikladaní a vyberaní popola, najčastejšie do kotolne v pivnici.
- Kotly na pelety sa môžu umiestňovať aj do iných miestností ako do kotolne, pretože z drevených peliet nevzniká prach ani nečistota. Automatické kotly na tuhé palivo a kotly s automatickým systémom prikladania sa musia pripojiť na elektrickú sieť 230 V.
Elektrické kotly
Elektrická energia sa na kúrenie nepoužíva príliš často z dôvodu vyššej ceny. Najväčšou výhodou kúrenia elektrickou energiou je pohodlie a vysoká účinnosť elektrických kotlov (až 99%). Ďalšou výhodou je, že kotol sa nemusí pripojiť na komín.
Elektrické kotly sa umiestňujú v závislosti od pripojenia na elektrickú sieť. Väčšinou sa pripájajú k pevnému trojfázovému elektrickému rozvodu sieťového napätia a z dôvodu veľkého príkonu je nutné mať dostatočne silný istič. Pri kotloch s veľkým výkonom musí mať elektrické vedenie kapacitu značne vyššiu, než je bežný rozvod do elektrických zásuviek.
Hlavnou nevýhodou elektrického vykurovania sú vyššie prevádzkové náklady, hoci obstarávacie náklady, jednoduchá montáž a tichá prevádzka sú prednosťou.
Kondenzačné plynové kotly
V súčasnosti sa už používajú najmä kondenzačné plynové kotly kvôli emisiám. Tieto kotly majú energetickú účinnosť A až A+. Kondenzačný kotol využíva kondenzáciu vodnej pary obsiahnutej v spalinách. Ak sa teplota spalín zníži pod rosný bod, uvoľní sa vo výmenníku kotla skupenské teplo kondenzácie vodnej pary, ktoré napomáha ohrevu vody vraciacej sa späť do kotla.
Pri teplote vratnej vody približne do 55 °C pracuje kotol v kondenzačnom režime, čo ho robí vhodnejším pre nízkoteplotné vykurovacie systémy (napr. s teplotou 30 až 45 °C). Pri optimálnych podmienkach kondenzačný kotol dosahuje vyššiu účinnosť a vie ušetriť 20 % až 40 % nákladov na vykurovanie oproti starým plynovým kotlom. Hlavnou výhodou tohto vykurovania je cena prevádzkových nákladov.
Technológia priameho vetrania: Ako to funguje
Projektová dokumentácia a umiestnenie kotla
Príkazov, zákazov a obmedzení v súvislosti s umiestnením kotla je veľa, ich cieľom je zaručenie bezpečnej prevádzky kotla. Kotol sa umiestňuje podľa projektovej dokumentácie, kde sa presne zakreslí miesto na kotol aj jeho napojenie na všetky potrubia a elektrickú sieť. Technická správa podrobne opisuje podmienky a spôsob pripojenia kotla.
Možnosti umiestnenia kotla
Aj napriek obmedzeniam sa kotly môžu umiestniť v niektorých neobývaných alebo technických miestnostiach, ako sú kotolňa v pivnici, kúpeľňa, záchod, chodba, kuchyňa alebo predsieň, ak sa splnili podmienky na bezpečnú prevádzku kotla. Kotol sa neumiestňuje v spálňach ani v obývacích izbách.
Kotolňa
Na inštaláciu vykurovacieho zariadenia je často potrebná samostatná miestnosť nazývaná kotolňa. Na priestory, v ktorých sú inštalované kotly, sa kladú pomerne prísne požiadavky, ktoré sú určené na zaistenie maximálneho stupňa bezpečnosti. Každá kotolňa v súkromnom dome musí mať prirodzené svetlo a dostatočné vetranie.
Samostatné kotolne na inštaláciu plynových kotlov s výkonom do 200 kW musia byť od ostatných miestností oddelené nehorľavou stenou s limitom požiarnej odolnosti najmenej 0,75 hodiny.
Vývod do exteriéru
Ak sa kotolňa usporiada v suteréne alebo v podzemí, minimálna veľkosť kotolne je väčšia. Pre kotly s výkonom od 150 kW do 350 kW by mala mať pec v suteréne alebo podzemí samostatný východ do ulice. Pri preberaní a inštalácii plynového zariadenia v samostatnej kotolni je nevyhnutné dodržiavať všetky normy.
Dvere a vetranie
Ak ide o samostatnú miestnosť v obytnej budove, dvere vedúce z pece musia byť protipožiarne (odolávať ohňu 15 minút), zvyčajne kovové. Ak sa v peci vytvorí východ na ulicu, mali by existovať nevystužené (alebo slabo vystužené) dvere, aby sa energia výbuchu smerovala na ulicu.
Výpočet ventilačného výkonu sa počíta z objemu miestnosti, pričom pre prirodzené vetranie musí byť v spodnej časti steny prívod zakrytý mriežkou a výfukové potrubie musí vychádzať cez strechu alebo cez stenu v jej hornej časti.
Pripojenie na komín a skladovanie paliva
Požiadavky na objem, rozmery a materiály pre kotolňu sú podobné, existujú však špecifické požiadavky súvisiace s potrebou usporiadať komín a miesto na skladovanie paliva. Prierez komína nesmie byť menší ako priemer výstupu kotla.
Kotly na kvapalné palivo
Prácu kotlov na kvapalné palivo zvyčajne sprevádza pomerne vysoká úroveň hluku a charakteristický zápach, preto ich umiestnenie v kuchyni nie je ideálne. Pri prideľovaní samostatnej miestnosti je dôležité zabezpečiť dobrú zvukovú izoláciu a zabrániť prenikaniu zápachu cez dvere.
