Kotly na tuhé palivo, ktoré kedysi ustúpili do úzadia, sa opäť ukazujú ako pomerne populárne. Mnohí ľudia, ktorí modernizujú svoje systémy ústredného kúrenia na efektívnejšie uzavreté systémy, prípadne zvažujú inštaláciu tepelného čerpadla alebo plynového kúrenia, sa rozhodujú ponechať kotol na tuhé palivo ako záložný zdroj tepla.
Tradične sa odporúčalo, aby kotol na tuhé palivo pracoval v otvorenom okruhu ústredného kúrenia. Otvorený okruh je systém, kde voda cirkulujúca v potrubiach má kontakt s prívodom vzduchu, zvyčajne cez expanznú nádobu umiestnenú v najvyššom bode systému. Tento kontakt so vzduchom však zvyšuje náchylnosť na tvorbu vodného kameňa, preto sa od tohto systému v súčasnosti upúšťa v prospech modernejších a menej problematických uzavretých systémov.
Napriek tomu, majú otvorené okruhy svoje výhody. Sú bezpečnejšie pre zdroje tepla s veľkou zotrvačnosťou, ako sú kotly na uhlie, drevo, kotly na tuhé palivo, krby s vodným plášťom a podobne, ktoré fungujú na princípe otvoreného ohňa.
Rozdiel medzi otvoreným a uzavretým systémom
Modernizácia vykurovania v budove často zahŕňa výmenu starého otvoreného systému za novší uzavretý. Uzavretý systém, nazývaný aj tlakový, nemá kontakt so vzduchom a nemá otvorenú expanznú nádobu. To znamená, že procesy tvorby vodného kameňa v inštalácii sú minimalizované, čo vedie k dlhodobejšej efektivite a menšiemu zanášaniu systému.
Avšak, uzavretá tlaková inštalácia nie je vhodná pre kotly na tuhé palivo. Na rozdiel od otvorených systémov, by sa mohli prehriať, spôsobiť nebezpečný nárast tlaku bez možnosti úniku a následne poškodiť systém. Na druhej strane, uzavreté systémy sú ideálne pre "jemnejšie" moderné zdroje tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá, kde riziko prehriatia neexistuje.
Z týchto dôvodov by mal kotol na tuhé palivo, vzhľadom na svoju špecifickú prevádzku, zostať v otvorenom systéme s expanznou nádobou. Montáž do uzavretého tlakového systému je dokonca právne zakázaná, pokiaľ výrobca kotla výslovne neuvádza iné možnosti.
Pripojenie kotla na tuhé palivo k uzavretému systému
Ak máte v dome existujúci uzavretý systém (napríklad s radiátormi alebo podlahovým kúrením) a zároveň chcete ponechať kotol na tuhé palivo ako záložný zdroj tepla, je nevyhnutné vytvoriť samostatný, kratší otvorený systém, do ktorého bude kotol na tuhé palivo nainštalovaný. Tento otvorený systém musí byť následne prepojený s hlavnou uzavretou inštaláciou tak, aby umožňoval efektívny prenos tepla z kotla do radiátorov alebo podlahového kúrenia.
Kľúčovým prvkom na prepojenie týchto dvoch rozdielnych systémov je doskový výmenník tepla. Ide o kompaktné zariadenie zložené z balíka tvrdospájkovaných oceľových dosiek, ktoré vytvárajú dva oddelené prietokové kanály. Jeden kanál je priamo napojený na otvorený okruh kotla na tuhé palivo, zatiaľ čo druhý je pripojený k odbernej inštalácii - teda k vášmu uzavretému, tlakovému systému.
Pripojenie kotla na tuhé palivo k uzavretému systému pomocou výmenníka tepla nie je technicky zložité, avšak vyžaduje si dôkladné plánovanie. Nižšie je uvedené zjednodušené schéma takejto inštalácie:
- 1. Kotol na tuhé palivo
- 3. Obehové čerpadlo
- 4. Doskový výmenník tepla
- 6. Expanzná nádoba (v otvorenom okruhu)
Podmienkou správnej a dlhodobej funkcie takto riešeného systému je výber vhodného výmenníka tepla. Častou chybou je výber výmenníka s výkonom (v kW) rovnakým, ako je výkon kotla. Spoločnosť Nordic Tec, ako dodávateľ výmenníkov tepla, odporúča dodržiavať pravidlo: 0,3 m² plochy dosiek výmenníka tepla na každých 10 kW výkonu kotla na tuhé palivo. Toto pravidlo zaručuje správnu funkciu po mnoho rokov. Je však dôležité poznamenať, že tento prepočet je špecifický pre doskové výmenníky značky Nordic Tec a môže sa mierne líšiť pri výmenníkoch iných výrobcov, vzhľadom na možné rozdiely v konštrukcii dosiek.
Z vyššie uvedených dôvodov je nevyhnutné vyhnúť sa priamej montáži kotlov na tuhé palivo do uzavretého okruhu. Aj keď slovenské právne predpisy umožňujú takúto možnosť, je podmienená dodatočnými požiadavkami, ako je inštalácia špecifických zabezpečovacích prvkov.
Zásobník tepla a teplá úžitková voda (TÚV)
Zásobník tepla (napr. Triven) funguje ako medzikus medzi kotlom a vykurovacím systémom, akumulujúc teplo a pomáhajúc stabilizovať prevádzku vykurovacieho systému. Jeho dôležitou funkciou je aj ochrana spiatočky kotla, zabezpečená termostatickým ventilom (alebo nabíjacou jednotkou), ktorý monitoruje minimálnu teplotu vratnej vody do kotla.
Pre optimálnu prevádzku sa odporúča použiť snímače teploty v hornej a dolnej časti nádrže a riadiť nabíjanie a vybíjanie podľa zaznamenaných teplôt. Pri systémoch s podlahovým zmiešavaním je kľúčové správne nastavenie zmiešavania, aby sa zabránilo prehrievaniu podlahy a zabezpečil sa komfort.
Zásobník teplej úžitkovej vody (TÚV) je zariadenie určené na akumuláciu a ohrev vody pre bežné použitie (umývanie, sprchovanie, varenie). Studená voda sa ohrieva buď priamo vo vnútri zásobníka pomocou elektrického telesa, alebo nepriamo cez výmenník tepla pripojený na externý zdroj, ako je kotol na tuhé palivo, plynový kotol alebo tepelné čerpadlo. Moderné zásobníky minimalizujú tepelné straty a optimalizujú efektivitu ohrevu, často sú vybavené antikoróznou ochranou a kvalitnou PUR penovou izoláciou.
Teplá voda predstavuje významnú časť celkovej spotreby energie v domácnosti (20-30%). Existujú rôzne typy zásobníkov TÚV:
- Elektrický bojler: Najbežnejší typ s priamym ohrevom pomocou elektrického telesa.
- Zásobník TÚV s nepriamym ohrevom: Ohrieva vodu cez výmenník tepla, ktorým preteká horúca voda z externého zdroja (kotla).
- Kombinovaný zásobník TÚV: Kombinuje výhody oboch typov - obsahuje elektrické teleso aj výmenník tepla.
Zásobníky sa tiež delia podľa spôsobu montáže na stacionárne (umiestnené na zemi) a závesné (montované na stenu). Každý typ má svoje špecifické výhody a ideálne využitie.

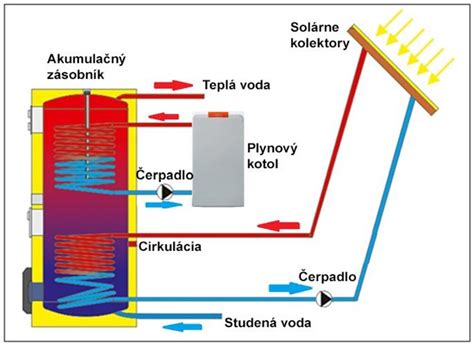

Napojenie výmenníka tepla v zásobníku TÚV je efektívnym riešením, ak už máte existujúci vykurovací systém (plynový kotol, kotol na tuhé palivo, tepelné čerpadlo). Výmenník tepla, ktorý môže mať podobu kovovej špirály alebo rúrkového systému vo vnútri zásobníka, umožňuje cirkuláciu horúcej vody z kotla alebo čerpadla, ktorá následne odovzdáva teplo úžitkovej vode v zásobníku. Pri výbere je dôležité zohľadniť dostatočný výkon výmenníka.
Ako fungujú plynové ohrievače vody? | Oprava a výmena
Profesionálna montáž a výber zásobníka
Pri plánovaní inštalácie zásobníka TÚV v rodinnom dome alebo byte je kľúčové zveriť tento úkon odborníkom. Svojpomocná montáž často vedie k poruchám, neefektívnej prevádzke alebo dokonca k nebezpečným situáciám. Bezpečná prevádzka začína už pri výbere kvalifikovaného technika s platným oprávnením pre elektroinštalačné a plynoinštalačné práce, ktorý dodrží všetky relevantné normy (napr. STN).
Skúsený technik dokáže určiť optimálne umiestnenie zariadenia, správne dimenzovanie rozvodov, bezpečné napojenie a skontrolovať funkčnosť celého systému. Montáž bojlera nie je len o jeho fyzickom upevnení, ale vyžaduje si dôkladnú prípravu, dodržanie technologických postupov a profesionálne pripojenie na vodu a elektrinu (alebo iný zdroj tepla).
Pripojenie zásobníka na vodu a elektrinu je zásadnou časťou procesu. Na strane vody sa zabezpečí vstup studenej vody cez spätný ventil a výstup teplej vody do rozvodov. Pri elektrických alebo kombinovaných bojleroch je nevyhnutné správne pripojenie k ističu, uzemnenie a ochrana proti skratu. Dôležité je tiež správne nastavenie termostatu a naprogramovanie ohrevu podľa potrieb domácnosti.
Výber správneho zásobníka je rovnako dôležitý ako jeho profesionálna montáž. Kľúčovým parametrom je objem zásobníka. Kombinovaný zásobník TÚV predstavuje univerzálne riešenie pre domácnosti, ktoré potrebujú flexibilitu a nezávislosť od jedného zdroja tepla, napríklad pri sezónnom využívaní obnoviteľných zdrojov alebo pri potrebe rôznych teplôt vody pre rôzne aplikácie.
Cena za montáž zásobníka TÚV závisí od viacerých faktorov, vrátane typu bojlera, spôsobu zapojenia a náročnosti prác. Pri plánovaní ohrevu vody cez kotol na tuhé palivo alebo plyn je dôležité nespoliehať sa na laické riešenia a vnímať náklady komplexne, aby sa dosiahol efektívny, bezpečný a dlhodobo funkčný systém.
