Kotly pre podlahové kúrenie: Typy, výber a komplexný sprievodca inštaláciou

Na výrobu tepla v našich domovoch vynakladáme nemalé peniaze, a preto sa čoraz častejšie zamýšľame nad potrebou šetrenia. Jednou z alternatív je aj výmena starého kotla za nový, efektívnejší systém, ideálne kompatibilný s modernými vykurovacími riešeniami, ako je podlahové kúrenie.

Typy kotlov podľa konštrukcie a výkonu

Kotly pre vykurovacie systémy sa delia podľa rôznych kritérií, vrátane konštrukcie, výkonu a použitej technológie. Sem patria kotly rôzneho technického zhotovenia s menovitým tepelným výkonom do 50 kW a najviac do výkonu 70 kW.

Všeobecná klasifikácia kotlov

• Nástenné kotly: Ak spaľujú plynné palivá, označujú sa podľa podnikovej technickej normy PTN 100 12 ako spotrebiče s menovitým tepelným výkonom menším ako 50 kW.
• Stacionárne kotly: Tieto kotly môžu byť podľa STN 07 240 a STN 07 0245 teplovodné a parné s menovitým tepelným výkonom najviac 70 kW. Sú určené ako zdroje tepla pre teplovodné vykurovacie sústavy väčších dispozičných priestorov a na prípravu teplej vody.
• Kotly ústredného vykurovania: S tepelným výkonom do 3,5 MW, ktoré sa inštalujú v domových kotolniach, sa delia podľa podobných kritérií ako malé zdroje tepla s výkonom do 70 kW.

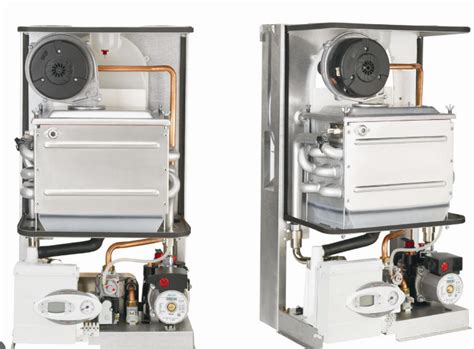

Technologické generácie kotlov

• Konvekčné kotly (tzv. kotly prvej generácie): Sú charakterizované teplotou spalín vyššou ako 180°C, kde teplota vykurovanej vody presahuje 65°C. Majú veľkú výhrevnú plochu a tepelnú účinnosť maximálne 90%.
• Nízkoteplotné kotly: Sú konštruované na stálu prevádzku, kde sa nevytvára kondenzát na teplovýmenných plochách vzhľadom na teplotu varnej vykurovacej vody (> 50°C) a teplotu spalín (< 140°C). Teplovýmenné plochy sa vyrábajú z materiálov so zlepšenou tepelnou izoláciou a vykazujú minimálne straty tepla sálaním do okolia. Nízku tepelnú stratu dosahujú tiež pri spaľovacom procese, predovšetkým komínovú stratu, ktorá výrazne vplýva na tepelnú účinnosť. Tá je vyššia ako 94%. Po ekologickej stránke je potrebné vyzdvihnúť nižšiu produkciu emisných škodlivín.
• Kondenzačné kotly: Svojou konštrukciou a geometrickým usporiadaním prídavných konvekčných plôch maximálne využívajú energiu uvoľnenú z paliva, kde okrem citeľného tepla využívajú aj latentné teplo obsiahnuté vo vodnej pare spalín. Kotol je doplnený kondenzačným výmenníkom tepla. Prostredníctvom neho sa spaliny ochladzujú vratnou vykurovacou vodou až pod teplotu rosného bodu. Cez prídavné teplovýmenné plochy kotla preteká vratná vykurovacia voda s nízkou teplotou (30 - 50°C), čím sa znižuje teplota spalín až na teplotu okolitého vonkajšieho vzduchu. Kondenzačné kotly sú ideálnym partnerom pre podlahové kúrenie, ktoré pracuje s nižšími teplotami.

Voľba paliva pre vykurovacie kotly

Výber paliva má zásadný vplyv na prevádzkové náklady, užívateľský komfort a ekologickosť vykurovacieho systému.

• Plynové kotly: Poskytujú príjemný užívateľský komfort, nepotrebujú skladovacie priestory na palivo, nie sú prašné a sú ekologické.
• Elektrokotly: Nie sú náročné na údržbu, ich užívanie je ľahké, bez hluku a prachu, na skladovanie paliva nie sú potrebné ďalšie priestory.
• Kotly na pevné palivo: Majú najnižšie náklady na vykurovanie, avšak vykurovanie vyžaduje pracnosť a palivo musí byť pridávané do kotla v 6-7 hodinových intervaloch. V zime a v noci môže na ich základe často dôjsť k vyhasnutiu ohňa.
• Kotly na pelety: Sú lacnejšie ako plynové kotly i napriek tomu, že prevádzka takmer všetkých typov je plnoautomatizovaná. Nevýhodou je potreba skladových priestorov, prašnosť a prácnosť pri uskladnení paliva a jeho príprave do zásobníka.

Podlahové kúrenie: Komplexný sprievodca výberom

Rozhodnutie pre podlahové kúrenie je dôležitým krokom k modernému a efektívnemu domovu. Každý rok tisíce slovenských domácností riešia rovnaký problém. Trh ponúka desiatky rôznych systémov, materiálov a príslušenstva a jedno nesprávne rozhodnutie môže stáť zbytočné tisíce eur navyše. Tento kompletný sprievodca vám ukáže, ako vybrať podlahové kúrenie krok za krokom, čomu sa vyhnúť a aké produkty skutočne fungujú v slovenských domácnostiach.

Čo potrebujete vedieť pred výberom podlahového kúrenia

Pred kúpou akéhokoľvek produktu si musíte zodpovedať štyri základné otázky. Odpovede na ne rozhodnú o type systému, hrúbke celej konštrukcie aj o celkovom rozpočte na inštaláciu.

• Novostavba alebo rekonštrukcia? V novostavbe máte plnú slobodu výberu - môžete si dovoliť hrubšiu izoláciu a akýkoľvek typ rúrok. V rekonštrukcii je rozhodujúca celková hrúbka systému, ideálne maximálne 20 až 30 mm, aby ste nemuseli zasahovať do dverí, prahovníc ani iných prvkov interiéru.
• Aká veľká je vaša miestnosť? Od plochy sa odvíja potrebný výkon (W/m² - watty na meter štvorcový). Pre obytné priestory zvyčajne stačí 80 až 120 W/m², pre kúpeľne alebo priestory s väčšou tepelnou stratou počítajte s 150 až 180 W/m².
• Aký typ podlahy plánujete? Keramická dlažba prenáša teplo najlepšie, plávajúce podlahy a parkety majú vyšší tepelný odpor. Vždy skontrolujte, či je zvolený podlahový materiál certifikovaný pre použitie s podlahovým kúrením - na obale hľadajte symbol podlahového kúrenia alebo hodnotu tepelného odporu R nižšiu ako 0,15 m²K/W.
• Aký zdroj energie máte k dispozícii? Plynový kotol, tepelné čerpadlo alebo elektrina - každý zdroj výrazne ovplyvní nielen počiatočné, ale predovšetkým ročné prevádzkové náklady. Tepelné čerpadlá sú ideálnym partnerom vodného podlahového kúrenia, pretože pracujú efektívne práve pri nízkych teplotách nosného média (30 až 45 °C).

Základné typy podlahového kúrenia

Podlahové kúrenie sa delí na dve základné kategórie: vodné (hydrostatické) a elektrické.

Vodné (hydrostatické) podlahové kúrenie

Vodné podlahové kúrenie funguje na princípe teplej vody, ktorá prúdi plastovými hadičkami zabudovanými priamo v podlahe. Teplota vody sa pohybuje zvyčajne v rozmedzí 30 až 45 °C - oveľa menej ako pri klasických radiátoroch (70 až 80 °C). To je presne dôvod, prečo je vodné podlahové kúrenie tak dobre kompatibilné s tepelnými čerpadlami a kondenzačnými kotlami.

Výhody vodného systému:

• Nízke prevádzkové náklady - voda ako teplonosné médium je energeticky efektívna.
• Ideálna kombinácia s tepelnými čerpadlami pracujúcimi pri nízkych teplotách.
• Rovnomerné rozloženie tepla po celej ploche miestnosti bez chladných kútov.
• Dlhá životnosť - kvalitné rúrky PERT alebo PE-Xa vydržia 50 rokov a viac.
• Možnosť letného chladenia pri reverznom tepelnom čerpadle.

Nevýhody vodného systému:

• Vyššia počiatočná investícia - materiál plus odborná inštalácia.
• Nutnosť hydraulického vyváženia okruhov odborníkom.
• Dlhší čas nábehu - systém sa ohreje za 2 až 4 hodiny.

Životnosť kvalitného podlahového vykurovania sa odhaduje na 50 rokov.

Typy inštalácie vodného podlahového kúrenia

Pri bežnej mokrej podlahovke je možná voľba z ďalších možností:

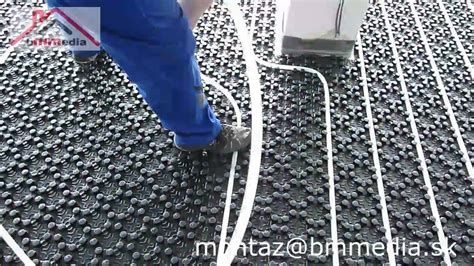

• Podlahové vykurovanie so systémovou doskou s výstupkami: Je veľmi komfortný a ľahký spôsob kladenia. 3cm vrstva polystyrénu má u kvalitných dodávateľov i kročajovú izoláciu a má dostatočnú pochôdznosť až do 5kPa. Do systémovej dosky s výstupkami už nie je nutné dávať žiadne príchytky, vykurovacia rúrka sa zatláča priamo medzi výstupky. To značne zjednodušuje a urýchluje montáž.
• Doska Tacker: Táto doska pozostáva z tepelnej izolácie s nalepenou reflexnou fóliou s tkaninou, do ktorej je možné kotviť rúrku pre podlahové vykurovanie pomocou príchytných spôn.
• Systém s upínacou lištou: Je najlacnejší spôsob inštalácie. Lišta sa kladie na obyčajný podlahový polystyrén a bežnú fóliu. Do lišty sa upína rúrka pre podlahové vykurovanie. Má však jednu veľkú nevýhodu - vykurovacieho hada je možné urobiť len do tzv. meandra a nie do špirály ako pri ostatných systémoch. Výsledný efekt takéhoto položenia je taký, že polovica miestnosti s prívodným potrubím bude mať teplejšiu povrchovú teplotu, než druhá polka so spiatočným potrubím.
• Systém s kari sieťami: Tento systém je bohužiaľ veľmi používaný. Častokrát sa nedodržuje minimálny tepelný odpor použitím tepelnej izolácie. Rozostup potrubia je v drvivej väčšine kladený podľa „oka“ kari rohože. Navyše samotná rohož nie je zo statického hľadiska potrebná.

Elektrické podlahové kúrenie

Elektrické podlahové kúrenie je ideálnym riešením pre kúpeľne, chodby, kuchyne alebo iné menšie priestory, kde nechcete zasahovať do existujúcej vykurovacej sústavy. Funguje na princípe odporového kábla alebo vykurovacej rohože (anglicky heating mat), ktoré sa jednoducho zapoja do elektrickej siete a regulujú termostatom.

Výhody elektrického systému:

• Nízke investičné náklady - kompletná sada pre 10 m² vychádza na 200 až 400 €.
• Jednoduchá inštalácia - pri správnom postupe ju zvládne aj šikovný domáci majster.
• Rýchly náber teploty - podlaha sa zohreje za 30 až 60 minút.
• Presná regulácia pomocou elektronického termostatu s týždenným programom.
• Minimálna hrúbka systému - ideálne pri rekonštrukciách s nízkym priestorom.

Nevýhody elektrického systému:

• Vyššie prevádzkové náklady pri celodennom fungovaní ako primárny zdroj tepla.
• Vhodnejšie skôr ako doplnkový zdroj tepla, nie primárne kúrenie väčšieho objektu.

Elektrické podlahové kúrenie odporúčame predovšetkým pre kúpeľne, vstupné haly a priestory do 20 m² ako príjemný doplnok k hlavnému vykurovaciemu systému. Pre väčšie plochy je hospodárnejšie vodné riešenie.

Kľúčové príslušenstvo pre inštaláciu podlahového kúrenia

Bez správneho príslušenstva ani najkvalitnejší systém nepracuje efektívne. Tu je prehľad všetkého, čo musíte mať pripravené pred začatím samotnej inštalácie podlahového kúrenia.

1. Tepelná izolácia pod rúrkami: Izolácia je absolútny základ každého systému. Bez nej väčšina tepla uniká smerom nadol a vy platíte za kúrenie susedov alebo zeminy pod domom. Minimálna odporúčaná hrúbka pre nové podlahy je 50 mm EPS (expandovaný polystyrén) s tepelnou vodivosťou λ 0,033 W/mK. Pre rekonštrukcie, kde šetríte výšku, použite minimálne 20 až 30 mm tvrdej izolácie z PIR (polyizokyanurát) alebo XPS.
2. Reflexná hliníková fólia: Na tepelnú izoláciu sa kladie reflexná fólia, ktorá odráža tepelné žiarenie smerom nahor k podlahovému povrchu. Bez nej by sa časť energie napriek izolácie rozptýlila do bokov.
3. Dilatačné okrajové pásy: Každá miestnosť musí byť po celom obvode ohraničená dilatačným pásom (hrúbka 8 až 10 mm, výška 150 mm), ktorý kompenzuje teplotné roztiahnutie betónovej mazaniny. Bez neho vznikajú v podlahe praskliny, ktoré časom poškodia povrch podlahy.

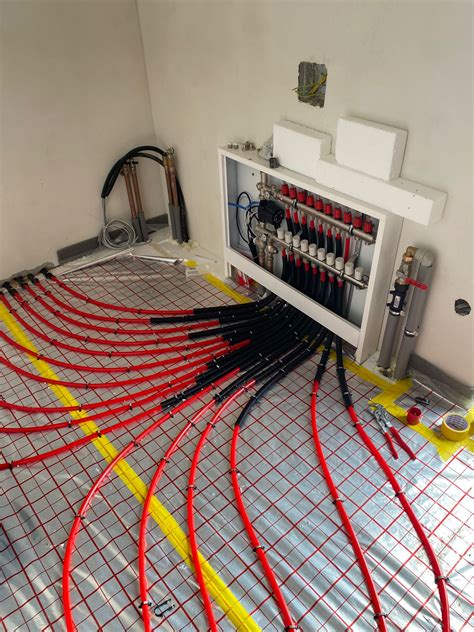

4. Rozdeľovač (manifold) pri vodnom systéme: Vodné podlahové kúrenie si vyžaduje rozdeľovač, kde sa jednotlivé okruhy stretávajú a hydraulicky regulujú. Počet vývodov musí presne zodpovedať počtu okruhov - zvyčajne jeden okruh na miestnosť alebo na každých 80 až 100 m² podlahovej plochy.

Inštalácia vodného podlahového kúrenia krok za krokom

Ak ste sa rozhodli pre vodné podlahové kúrenie, postup inštalácie je presne daný technickými normami. Odporúčame nechať prácu na certifikovanom odborníkovi, no je dobré vedieť, čo sa deje, aby ste vedeli skontrolovať kvalitu vykonanej práce.

1. Príprava podkladu: Podkladová betónová vrstva musí byť rovná, čistá a bez prachu. Maximálny výškový rozdiel je 5 mm na 2 bežné metre. Nerovný podklad sa najprv vyrovnáva samonivelačnou stierkou.
2. Kladenie tepelnej izolácie: Na vyrovnaný podklad sa kladú izoláčné dosky alebo pásy EPS. Dosky sa kladú nasucho, spoje sa lepia alebo prelepia samolepiacou páskou. Na okraje celej miestnosti sa montuje dilatačný pás.
3. Kladenie reflexnej fólie: Na izoláciu sa rozkladá reflexná hliníková fólia, ktorá odráža tepelné žiarenie nahor. Fólia musí pokrývať celú plochu bez medzier, presahy jednotlivých pásov sa prelepujú hliníkovou páskou.
4. Kladenie rúrok: Rúrky sa kladú v meanderovom alebo dvojšpirálnom vzore s roztečou 10 až 20 cm podľa požadovaného výkonu. Fixujú sa pomocou príchytiek do tackera alebo spiniek každých 30 až 50 cm.
5. Zapojenie na rozdeľovač: Každý okruh sa pripojí na rozdeľovač. Každý okruh označte popiskou (napríklad ‘Obývačka’, ‘Spálňa’), aby ste vedeli, kde vedie pri prípadnej poruche v budúcnosti.
6. Tlaková skúška: Pred zaliatím betónom je povinná tlaková skúška tesnosti. Systém sa natlakuje na 6 bar a nechá sa pod tlakom minimálne 24 hodín. Ak tlak neklesá, inštalácia je tesná a môžete pokračovať.
7. Liatie betónovej mazaniny: Mazanina sa lieva pri stálom tlaku v systéme. Odporúčaná celková hrúbka mazaniny je 65 mm od spodku izolácie, čo znamená 45 mm betónu nad samotnými rúrkami.
8. Postupné uvedenie do prevádzky: Systém sa prvé 2 týždne prevádzkuje na minimálnom výkone (20 °C) a teplota sa zvyšuje o 5 °C denne. Tento postup zabraňuje praskaniu mazaniny spôsobenému rýchlym teplotným šokom.

Časté chyby pri montáži podlahového kúrenia

Aj s najlepšími materiálmi sa inštalácia môže pokaziť. Tu sú najčastejšie chyby a ako sa im efektívne vyhnúť.

• Chýbajúca alebo nedostatočná izolácia: Je najčastejšia a zároveň najdrahšia chyba. Bez aspoň 50 mm EPS izolácie kúrite strop susedov alebo zeminu pod domom, nie seba. Výsledok? Trvalo vysoká spotreba energie bez zodpovedajúceho tepelného komfortu v interiéri.
• Príliš veľká rozteč rúrok (nad 25 cm): Spôsobuje nepríjemný tzv. ‘zebra efekt’ - striedanie teplých a studených pásov na podlahe, ktoré je cítiť bosými nohami. Optimálna rozteč v obytných miestnostiach je 10 až 15 cm.
• Vynechanie tlakovej skúšky pred zaliatím betónom: Je hazardovanie s celou inštaláciou. Netesnosť objavená až po dokončení podlahy si vyžaduje rozbíjacie práce celej podlahovej vrstvy - oprava stojí niekoľkokrát viac ako samotná hodinová skúška.
• Nesprávny výber podlahového materiálu: Nie každý parket alebo laminát je certifikovaný pre podlahové kúrenie. Vždy si overte označenie na obale a tepelný odpor materiálu R nižší ako 0,15 m²K/W pred kúpou.
• Príliš rýchle uvedenie do plného výkonu: Spôsobuje praskliny v ešte nedokonale vyschnutej mazanine. Systém sa musí rozbiehať postupne počas minimálne dvoch týždňov podľa priloženého protokolu výrobcu.
• Chýbajúce dilatačné škáry v mazanine: Sú povinné pri plochách nad 40 m² alebo pri dlhých úzkych chodbách. Bez nich je praskanie betónu iba otázkou prvej vykurovacej sezóny.

Podlahové vykurovanie a rekuperácia: Integrované systémy

Použitie centrálnej vzduchotechnickej jednotky s výmenníkom pre spätné získavanie tepla nám môže značne znížiť tepelné straty rodinného domu, čo sa opäť pozitívne prejaví na peňaženke investora. Veľmi zaujímavo je riešený patentovaný systém AirConomy® od firmy SCHÜTZ, ktorý skĺbil podlahové vykurovanie s centrálnym riadeným vetraním.

• Princíp fungovania pre podlahové vykurovanie: Pohodové teplo v obytnom a pracovnom priestore osvedčeným systémom podlahového vykurovania: air conomy® sa postará o príjemné a jemné sálavé teplo nad celou plochou podlahy - stále v optimálnom tepelne fyziologickom rozsahu teplôt. Umiestnenie vyústiek pod presklenými stenami zabezpečí pokrytie zvýšených tepelných strát a zabráni orosovaniu skiel.
• Vetranie s rekuperáciou: Čerstvý a príjemne temperovaný vzduch vo všetkých priestoroch: Patentovaná systémová doska air conomy® zaručuje optimálne rozdeľovanie do priestoru pobytu. Predohriaty alebo zachladený vonkajší vzduch prúdi do priestoru podľa voľby - vzduchové vyústenia umiestnené do podlahy umožňujú bezprievanový a nenápadný prívod vzduchu. Systémom odťahu je odpadný vzduch privádzaný do jednotky, kde odovzdá svoje teplo, aby predohrial pripravený vonkajší vzduch.
• Chladenie pri príliš vysokých letných teplotách: Pokiaľ je treba, air conomy® čerpá do rúrok pre podlahové vykurovanie v podlahe chladenú vodu. Na princípe mierneho chladenia prispieva výkonom 45 W/m² k pokrytiu tepelnej záťaže a dosahuje tak účinnosť stropného chladenia. Prísne je sledovaná teplota podlahy, kvalitná regulácia zaručuje komfortnú tepelnú pohodu a zabraňuje pocitu chladu na nohy.

Často kladené otázky (FAQ)

Aký je hlavný rozdiel medzi vodným a elektrickým podlahovým kúrením?

Vodné podlahové kúrenie využíva teplú vodu ako teplonosné médium v plastových rúrkach zabudovaných v podlahe, elektrické pracuje s odporovými káblami alebo rohožami zapojenými do elektrickej siete. Vodný systém má výrazne nižšie prevádzkové náklady - spotreba energie je pri rovnakom výkone zhruba o 30 až 50 % nižšia pri kombinácii s tepelným čerpadlom. Elektrický systém má zasa nižšiu počiatočnú investíciu a jednoduchšiu inštaláciu, čo ho predurčuje pre menšie plochy ako kúpeľne alebo chodby. Pre rodinné domy s väčšou plochou nad 60 m² je vodné riešenie hospodárnejšie, pre priestory do 20 m² je elektrická rohož rýchla a cenovo dostupná alternatíva.

Koľko stojí kompletná inštalácia podlahového kúrenia?

Celkové náklady závisia od typu systému a celkovej plochy. Elektrická rohož pre kúpeľňu 8 m² vrátane termostatu vyjde na 200 až 350 €, inštalácia vrátane dlažby pridá ďalších 100 až 200 €. Vodné podlahové kúrenie pre rodinný dom s plochou 120 m² si vyžaduje materiál v hodnote 1 500 až 3 000 € - izolácia, rúrky, rozdeľovač, reflexná fólia, príchytky - plus prácu inštalatéra a betónárov v hodnote 2 000 až 4 000 €. Celková investícia pre väčší dom môže dosiahnuť 4 000 až 7 000 €, no pri správnom systéme s tepelným čerpadlom sa investícia vráti za 5 až 10 rokov na nižších nákladoch za kúrenie.

Môžem položiť podlahové kúrenie pod parkety alebo laminát?

Áno, ale s dôležitými podmienkami. Výrobca parketu alebo laminátu musí výslovne uviesť, že výrobok je certifikovaný pre použitie s podlahovým kúrením. Tepelný odpor materiálu R nesmie prekročiť 0,15 m²K/W - ak je vyšší, podlaha funguje ako izolátor a kúrenie nedosahuje dostatočný výkon. Masívne parkety hrubšie ako 15 mm nie sú vhodné. Vlhkosť dreva pri inštalácii musí byť pod 9 %, inak dôjde k deformácii materiálu. Laminát a vinylové podlahy sa s podlahovým kúrením kombinujú oveľa jednoduchšie, väčšina moderných výrobkov je pre tento účel priamo navrhnutá. Vždy si pred kúpou overte technický list materiálu, kde nájdete všetky potrebné hodnoty.

Ako dlho trvá zahriatie podlahového kúrenia?

Vodné podlahové kúrenie zabudované v betónovej mazanine má veľkú tepelnú zotrvačnosť - na ohriatie z chladného stavu trvá 2 až 4 hodiny v závislosti od hrúbky mazaniny a vonkajšej teploty. Preto sa vodné podlahové kúrenie najčastejšie prevádzkuje kontinuálne na nízkej teplote a nie sa zapína a vypína. Elektrická rohož pod dlažbou sa zohreje výrazne rýchlejšie - v priemere za 20 až 45 minút. Moderné termostaty s týždenným programom umožnia naprogramovať systém tak, aby mala podlaha správnu teplotu presne vtedy, keď ju potrebujete, bez zbytočného plytvania energiou. Ekvitermálna regulácia pri vodnom systéme zaručuje optimálnu prevádzku počas celej vykurovacej sezóny.

Je podlahové kúrenie vhodné ako jediný zdroj tepla v dome?

Vodné podlahové kúrenie môže byť v správne navrhnutom a dobre zateplenom dome (nízkoenergetický alebo pasívny dom) plnohodnotným jediným zdrojom tepla.
