Efektívny vykurovací systém s kotlom na tuhé palivo (TT) si vyžaduje správne prepojenie medzi zdrojom tepla a koncovými zariadeniami, ako sú radiátory alebo podlahové vykurovanie. Kľúčovým prvkom v tejto zostave je akumulačná nádrž, ktorá slúži ako tepelný zásobník a stabilizuje prevádzku systému, čím zabraňuje prehrievaniu kotla a dechtovaniu.
Základné komponenty a bezpečnosť systému
Vytvorenie funkčného systému spočíva v bezpečnom pripojení kotla k akumulačnej nádrži a následne k rozvodom. Každá inštalácia musí obsahovať nasledujúce zabezpečovacie zariadenia:
- Tlakomer: Na sledovanie aktuálneho tlaku v systéme.
- Automatický odvzdušňovací ventil: Odstraňuje vzduchové bubliny z potrubia.
- Núdzový poistný ventil: Chráni systém pred nadmerným pretlakom.
- Expanzná nádoba: Vyrovnáva tepelnú rozťažnosť vody. V uzavretých systémoch sa inštaluje na spätné potrubie pred vstup do kotla.
- Obehové čerpadlo: Povinné pre systémy s núteným obehom; zvyšuje účinnosť aj pri gravitačných systémoch.
Ochrana kotla pred nízkoteplotnou koróziou
Pre správnu prevádzku kotla na tuhé palivo je nevyhnutná ochrana spiatočky. Používa sa termostatický ventil (napr. ESBE) alebo nabíjacia jednotka, ktorá udržuje teplotu vratnej vody do kotla nad rosným bodom (zvyčajne 60-75 °C). Tým sa zamedzuje tvorbe dechtu a predlžuje sa životnosť telesa kotla.
Ako funguje termostatický zmiešavací ventil (a prečo ho potrebujete)

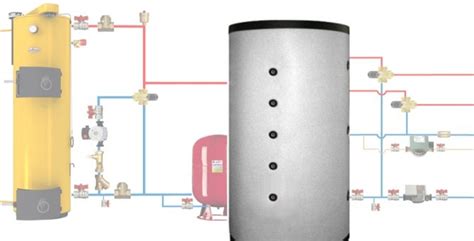

Akumulačná nádrž: Srdce vykurovacieho systému
Akumulačná nádrž uchováva prebytočné teplo vyrobené počas fázy aktívneho spaľovania. Pri prevádzke s nádržou je ideálne nahriať vodu v zásobníku aspoň na 80 °C. Tým sa zabezpečí dostatočná kapacita energie pre dom aj po vyhorení paliva v kotli.
Výhody tepelného akumulátora
- Odstraňuje cyklickú povahu vykurovania (striedanie horúčavy a chladu).
- Umožňuje prevádzkovať kotol na plný výkon s vysokou účinnosťou.
- Zabezpečuje plynulý odber tepla pre nízkoteplotné podlahové kúrenie.

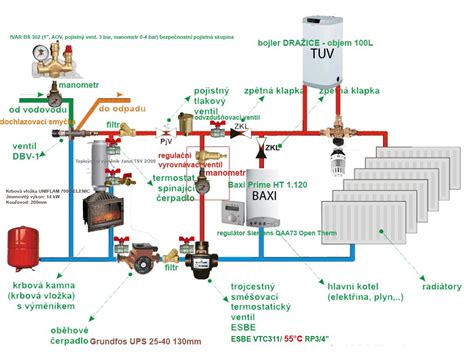

Zapojenie podlahového vykurovania a radiátorov
Keďže podlahové vykurovanie vyžaduje výrazne nižšiu teplotu vody (cca 20-40 °C) ako radiátory, je nevyhnutné použiť zmiešavací systém. Na výstupe z akumulačnej nádrže sa inštaluje trojcestný zmiešavací ventil so servopohonom alebo termostatická hlavica s príložným snímačom.
Montáž rozdeľovača
Rozdeľovač sa osádza vo fáze hrubých inštalácií. Pre hlavné prívodné rozvody od kotla k rozdeľovaču sa odporúča plasthliníkové potrubie (PEX-AL-PEX), ktoré je flexibilné a odolné. Pripojenie rúrky na rozdeľovač sa realizuje pomocou adaptéra (zverné šróbenie) s koncovkou 3/4" Eurokonus (EK).
Postup pripojenia rúrky:
- Navlečte maticu na vykurovaciu rúrku.
- Nasaďte na koniec rúrky zverný krúžok.
- Do rúrky vsuňte vnútorný diel s kužeľom.
- Kužeľ zasuňte do hrdla rozdeľovača a pritiahnite maticu.
Materiály a rozvody
Dnes sa kovové rúry čoraz častejšie nahrádzajú polymérovými. Pri kotloch na tuhé palivo však platí dôležité pravidlo: najmenej jeden meter prívodného potrubia priamo z kotla musí byť vyrobený z kovu (meď alebo oceľ). Až následne je možné použiť prechod na plasthliník alebo polypropylén.
| Typ potrubia | Max. prevádzková teplota | Výhody |
|---|---|---|
| Meď / Oceľ | Vysoká (nad 100 °C) | Vysoká bezpečnosť pri prehriatí kotla |
| Kovoplast (PEX-AL-PEX) | cca 95 °C | Jednoduchá montáž, nízka tepelná rozťažnosť |
| Polypropylén (PPR) | cca 80-90 °C | Nízka cena, monolitické spoje zváraním |
Pre podlahové vykurovanie v rekonštrukciách, kde je obmedzená stavebná výška, možno využiť systémovú izolačnú polystyrénovú dosku (UHPD) pre suchú montáž. Tento spôsob nevyžaduje zalievanie betónovým poterom a výrazne odľahčuje konštrukciu.
