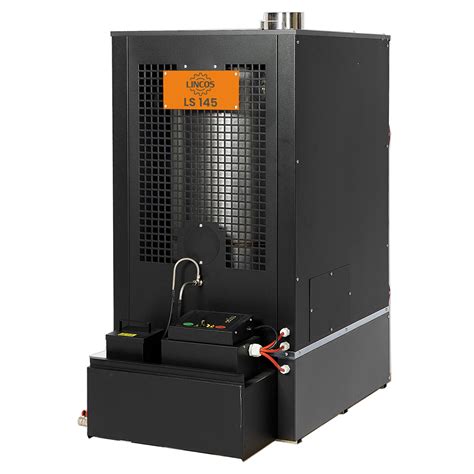

Jedným z najlacnejších druhov paliva používaného na prevádzku vykurovacích kotlov je odpadový olej. Môže to byť čokoľvek: syntetické alebo prírodné. Vhodný je olej vypustený z varných jednotiek, automobilov alebo dieselových lokomotív. V každom prípade pri spaľovaní bude produkovať veľké množstvo tepla. Preto je montáž kotla na odpadový olej vlastnými rukami veľmi výnosná.
Systém vykurovanie odpadovým olejom je veľmi žiadaný. A to nie je náhoda, pretože má veľa výhod. V prvom rade ide o dostupné náklady na zariadenia a prevádzku. Vzhľadom na to, že cena paliva pre takýto kotol je veľmi nízka, vyplatí sa už v prvej vykurovacej sezóne. Navyše, ak si zariadenie nekupujete, ale montujete sami, bude to stáť ešte menej.
Výhody a nevýhody kotlov na odpadový olej
Správne nakonfigurovaný kotol úplne spaľuje odpadový olej. Netvoria sa toxické produkty spaľovania, takže toto zariadenie je bezpečné pre životné prostredie. Dizajn zariadenia je veľmi jednoduchý, využíva minimum dielov. Tým sa znižuje riziko zlyhania zariadenia a zvyšuje sa jeho spoľahlivosť.
Kotol sa rýchlo ohrieva a zvyšuje teplotu v miestnosti, čo je uľahčené nútenou konvekciou.
Nevýhody kotlov na odpadový olej:
- Rýchle vyhorenie kyslíka v miestnosti, kde je zariadenie inštalované, vyžaduje inštaláciu účinného vetracieho systému.
- Potreba pravidelného čistenia. Výfukové kotly sa rýchlo znečistia, a preto je potrebné ich častejšie servisovať.
Palivo pre výfukové kotly
Na prevádzku zariadenia je možné použiť akýkoľvek použitý olej alebo zmes niekoľkých olejov. Pre výfukový kotol môžu byť ako palivo použité prírodné a syntetické oleje, ako aj zmesi v akýchkoľvek pomeroch.
Heterogenita použitých surovín a vysoká pravdepodobnosť prítomnosti rôznych nečistôt v nich vyžadujú špeciálny filter. Je umiestnený v sekcii prívodu oleja kotla. Počas prevádzky sa filter pomerne rýchlo zašpiní, takže ho budete musieť často meniť.
Typy kotlov na kvapalné palivá
Výrobcovia vyrábajú vykurovacie kotly na kvapalné palivá tri typy:
- Ohrievače vzduchu: Zvyšujú teplotu v miestnosti priamym ohrevom vzduchu. Takéto zariadenia sa vyznačujú vysokým výkonom a sú schopné udržiavať teplotu po dlhú dobu aj vo veľkých priestoroch. Palivová nádrž pre takéto zariadenia je zvyčajne umiestnená na podlahe a samotný ohrievač vzduchu môže byť namontovaný na strop alebo stenu.
- Teplovodné kotly: Sú určené na ohrev chladiacej kvapaliny, zvyčajne vody. Existujú dva typy zariadení:
- Dvojokruhový: Schopný ohrievať vodu pre domáce potreby a ohrievať chladivo.
- Jednokruhový: Zodpovedný len za vykurovanie.
- Automatické generátory tepla: Klasifikujú sa ako teplovodné kotly. Sú vybavené automatizačným systémom, ktorý riadi činnosť zariadenia. Automatizácia kotlov môže vykonávať rôzne funkcie, ako je kontrola teploty vzduchu vo vykurovanej miestnosti, kontrola ohrevu chladiacej kvapaliny atď.
Kotly na testovanie s automatikou alebo bez nej sa vyrábajú výhradne v stojacom prevedení. Ich cena sa výrazne líši v závislosti od funkčnosti.
Princíp fungovania kotla na odpadový olej
Konštrukcia kotla je mimoriadne jednoduchá. Zahŕňa dve komory: odparovanie a spaľovanie. V prvom nastáva proces prípravy oleja na spaľovanie, v druhom horí.
Všetko sa deje nasledovne. Z odpadovej nádrže čerpadlo dodáva použitý olej do odparovacej komory, ktorá je umiestnená v spodnej časti zariadenia. Tu sa udržiava teplota dostatočná na to, aby sa odpad zohrial a začal sa odparovať.
Olejové pary stúpajú do hornej časti krytu, kde je umiestnená spaľovacia komora. Je vybavená vzduchovým potrubím, čo je potrubie s otvormi. Pomocou ventilátora sa vzduch privádza potrubím a zmiešava sa s olejovými parami.
Zmes olej-vzduch horí takmer bezo zvyšku - výsledné teplo ohrieva výmenník tepla a produkty spaľovania sa posielajú do komína.
Predhrievanie oleja a úplné spaľovanie
Predhrievanie oleja je nevyhnutnou súčasťou procesu. Musíte pochopiť, že odpad obsahuje veľké množstvo nečistôt a toxických látok. To všetko sa rozloží na jednoduché sacharidy, ktoré sa následne spaľujú.
Potom sa vytvorí vodná para, oxid uhličitý a dusík - úplne neškodné prvky. Tento výsledok je však možný len pri splnení určitých teplotných podmienok.
K úplnej oxidácii alebo spáleniu uhľovodíkov dochádza až pri teplote +600°C. Ak je nižšia alebo vyššia o 150-200°C, tak počas spaľovacieho procesu vzniká veľké množstvo rôznych toxických látok. Pre človeka sú nebezpečné, preto treba prísne dodržiavať teplotu spaľovania.
Konštrukčné detaily domáceho vybavenia
Najdôležitejšou zložkou technológie spaľovania je predohrev oleja. To umožňuje rozložiť „ťažké“ palivo na ľahšie zložky. Správne zvolené parametre umožňujú dosiahnuť takmer bezdymové a úplné spálenie použitého oleja.
Domáci majstri veria, že najjednoduchší spôsob, ako dosiahnuť tento výsledok, je použiť hrubostennú horúcu kovovú misku, do ktorej sa odpad privádza po kvapkách.
Keď sa olej dotkne horúceho kovu, okamžite sa zmení na paru, ktorá sa posiela do spaľovacej komory. Pre lepšie spaľovanie je potrebné ich zmiešať so vzduchom. Na tento účel sa používa vzduchové potrubie.
V jeho ústí je inštalované obežné koleso, ktoré vytvára prúdovú turbulenciu potrebnú na to, aby zmes oleja a vzduchu zostala v spaľovacej komore dostatočne dlhý čas. Iba v tomto prípade sa palivo dodávané do misy úplne spáli.
Problémy s ohrevom a dodávkou oleja
Ohrev odparovacej misky:
Najjednoduchší spôsob, ako to urobiť, je vložiť do nádrže knôt namočený v akejkoľvek horľavej zmesi. Potom nalejte trochu benzínu alebo motorovej nafty do spodnej časti misky a zapáľte ju. Po zahriatí kovu na požadovanú teplotu sa začne prívod oleja. Toto je najjednoduchšia, ale dosť nebezpečná metóda.
Dodávka ropy:
Na internete a iných otvorených zdrojoch možno nájsť množstvo príkladov kotlov pracujúcich na odpadový olej, kde je odpad dodávaný prúdom. Áno, takýto systém je funkčný, no pre užívateľa je mimoriadne nebezpečný. Olej dodávaný prúdom nemá čas spáliť. Vytvára sa veľké množstvo toxických látok, ktoré sa môžu dostať do miestnosti. A to je veľmi nebezpečné.
Týmto spôsobom môžete organizovať odkvapkávanie použitého oleja do odparovacej nádoby. Používa sa vsuvka, odpaliská a fragment lekárskeho kvapkadla.
Organizácia odkvapkávacej dodávky oleja
Pre efektívne bezdymové spaľovanie odpadu je potrebné zorganizovať odkvapkávaciu dodávku oleja. To je dosť ťažké, ale celkom riešiteľné. Optimálny spôsob odkvapkávania podľa domácich remeselníkov je nasledovný:
- Vezmite hadicu, ktorá bude fungovať ako olejové vedenie.
- Na jeden koniec hadice pripevnite automobilový olejový filter na čistenie privádzaného odpadu od nečistôt a nečistôt. Je veľmi dôležité, aby to bol plne filtračný filter.
- Pripravte sa na to, že filter budete musieť často meniť (v priemere raz za 30 dní, prípadne aj častejšie, v závislosti od kvality použitého paliva).
- Pri pripájaní jednotky môžete použiť malý kúsok hadice odolnej voči oleju s priemerom zodpovedajúcim prierezu závitu filtra a nasadiť ho na filter. Výsledná jednotka je pripojená k ropovodu pomocou armatúry.
Je veľmi dôležité, aby sa prebytočný olej nehromadil v hadici na prívod oleja, inak nebude možné kvapkanie.
Voliteľne si môžete vybrať čerpadlo s takým výkonom, aby dodávalo len požadované množstvo odpadu. Ale to je zložité. Jednoduchšia možnosť sa používa v priemyselne montovaných kotloch: jednoduchý dizajn z odpalísk, tvaroviek a vsuviek. S jeho pomocou si jednoducho upravíte prísun potrebného množstva oleja. Prebytok sa vráti do palivovej nádrže.
Posledným prvkom systému prívodu kvapkadla je fragment lekárskeho kvapkadla s kolesovým regulátorom. Tento prvok vám umožní ovládať rýchlosť a frekvenciu prívodu paliva do misy. Fragment kvapkadla je bezpečne pripevnený k armatúre.
Optimálne je, aby odpad nedymil a neustále horel. To je možné len vtedy, ak má olej normálnu tekutosť, t.j. jeho teplota musí byť v rozmedzí 10-20 °C. Pri každej zmene zloženia odpadu alebo jeho teploty budete musieť prevoliť frekvenciu a rýchlosť kvapkôčkovej dodávky oleja.
Nebude možné privádzať palivo priamo z kvapkadla do spaľovacej komory. Smeruje do lievika pripojeného k potrubiu, ktoré dodáva palivo do misy.
Konštrukcia a možnosti kotlov

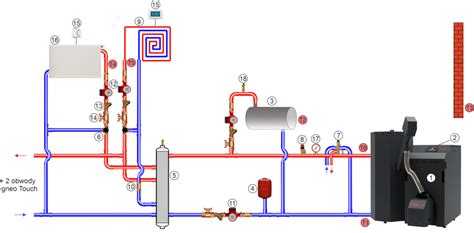

Konštrukcia kotla sa môže líšiť. Môže byť pripojený k potrubiam vykurovacieho systému. Predpokladom v tomto prípade je inštalácia čerpadla na zabezpečenie efektívnej cirkulácie chladiacej kvapaliny. Ak okolo zariadenia nainštalujete takzvaný vodný plášť, bude ohrievať vodu.
Ak je k dispozícii iba jeden vodný okruh, kotol bude slúžiť len na vykurovanie. Ak sú dva okruhy, bude sa dodávať aj teplá voda.
Ďalšou možnosťou je vstavaný výmenník tepla v tvare písmena U. Umiestňuje sa v hornej časti ohniska a pripája sa na vzdialený zásobník, ktorý bude obsahovať teplú vodu. Alternatívna možnosť je umiestnenie výmenníka tepla na komíne.
Pyrolýzny kotol
Výfukový kotol môže byť pyrolýzny. Jeho hlavnou črtou je schopnosť pracovať dlhú dobu na jedno nabitie paliva. Štrukturálne sa takýto model bude líšiť v prítomnosti komory dodatočného spaľovania. Tu dochádza ku konečnému spaľovaniu všetkých chemických prvkov, ktoré tvoria použitý olej.
Výroba domáceho kotla na odpadový olej
Na výrobu vykurovacieho zariadenia budeme potrebovať nasledujúce materiály a nástroje:
- Oceľový plech s hrúbkou minimálne 4 mm
- Tvarovky s prierezom 10 alebo 8 mm
- Rúrka na vzduchovod
- T-kusy, oblúky a polpalcové rohy pre horák
- Oceľové adaptéry
- Kompresor, expanzná nádrž a čerpadlo
- Zváracie zariadenie
- Tepelne odolný tmel
- Azbestová tkanina
- Brúska
Výroba jednoduchého kotla z rúr
Pozrime sa na proces výroby najjednoduchšieho domáceho kotla na testovanie. Samotné zariadenie môže mať rôzne podoby. V tomto ohľade, aby ste si uľahčili prácu, si nemôžete vziať oceľový plech, ale kus rúry veľkého prierezu s hrubými stenami.
Napríklad funkčné zariadenie, ktoré dokáže ľahko vykurovať garáž štandardnej veľkosti, je vyrobené z dvoch úlomkov potrubia: jeden s priemerom 0,5 m, druhý - 0,2 m. Okrem nich budete potrebovať ešte dve kovové platne s hrúbkou minimálne 3 mm, vyrezané do tvaru kruhu.
Montáž:
- Pripravíme korpus z rúry väčšieho prierezu (cca 1 meter).
- Odrežeme aj rúrku menšieho priemeru (cca 20 cm).
- Pripravíme platne, ktoré budú slúžiť ako dno a veko. V jednej urobíme otvor pre komín (veko), v druhej otvor pre spojenie s menšou rúrkou (dno).
- K spodnej platni privaríme valec z menšej rúrky.
- Spodok valca prikryjeme ďalším okrúhlym plátom.
- Zostavíme telo a prikryjeme ho doskami na oboch stranách. Časti spojíme a zvaríme do kruhu.
- Na spodok korpusu pripevníme nohy z výstužných tyčí.
- Do potrubia vyvŕtame vetracie otvory.
- V hornej časti korpusu pripevníme komín.
Na zapálenie bude potrebné nasypať do spodnej nádoby trochu odpadu a zapáliť horiacim papierovým knôtom. Toto je najjednoduchšia zo všetkých známych možností. Je možné zostaviť zložitejší, a teda efektívnejší dizajn.
Princíp fungovania zložitejšieho kotla
Skutočný schematický diagram akéhokoľvek palivového zariadenia pozostáva z dvoch boxov vyrobených z odolného kovu, ktoré sú navzájom spojené vzduchovým potrubím vo forme perforovanej rúrky.
- Spodná skrinka je vybavená otvorom, cez ktorý sa olej nalieva do odparovacej komory, oproti nej je zvyčajne umiestnená klapka.
- Horná skrinka je vybavená otvorom, do ktorého sa vkladá komínová rúra.
Je veľmi jednoduché doplniť takúto schému rôznymi komponentmi: olejové čerpadlo, kvapkadlo na odpad, vzduchový kompresor alebo pripojiť zásobnú nádrž s palivom ku kotlu.
Môžete tiež pripojiť vodný okruh. V tomto prípade však bude potrebné nainštalovať účinný horák, ktorý dokáže chladiacu kvapalinu ohrievať čo najrovnomernejšie.
Výroba horáka pre výfukový kotol
Uvažujme o výrobnom procese takéhoto horáka. Telo horáka vyrobíme z polpalcových rohov, ktoré spojíme pomocou odpalísk a ohybov. Pre ropovod privádzajúci odpad budeme potrebovať adaptéry pre armatúru. Pred dotiahnutím dobre natrieme všetky závitové spojenia tepelne odolným tmelom. Na kryt horáka použijeme oceľový plech s hrúbkou minimálne 3 mm.
Vystrihneme z neho časť, ktorá zodpovedá veľkosti hrdla na kotli. Po zmontovaní horáka ho správne nainštalujeme. Na tento účel pripravíme dve oceľové dosky (jedna by mala byť o niečo menšia ako druhá), matice, skrutky a azbestový plech.
Polpalcové rúrky a vnútorný povrch adaptéra musia byť pokryté azbestom. Nezabudnite zabezpečiť plátno. Nalepíme silikátovým tmelom v dvoch vrstvách a azbest na potrubiach upevníme oceľovým drôtom.
Teraz vezmeme horák a vložíme ho do krytu, ak je to potrebné, prispôsobíme ho inštalačnej zásuvke. Keď je horák „na mieste“, nainštalujeme menšiu platňu do zásuvky a prikryjeme ju niekoľkými vrstvami azbestovej fólie (optimálne štyri alebo päť). Veľkú dosku používame ako upevňovaciu podložku. Vyvŕtame do nej niekoľko otvorov pre upevňovacie prvky, potom ich položíme na azbest a zoskrutkujeme obe dosky. Musíte pochopiť, že výsledné spojenie by malo byť čo najtesnejšie.

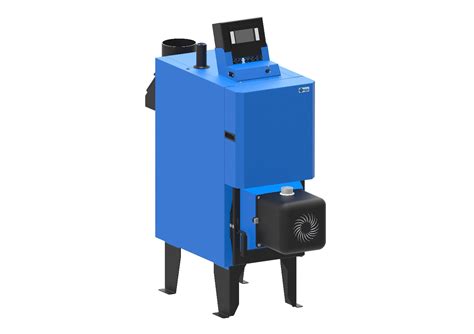

Príklad komerčného kotla: Domusa JAKA HFS-30
Olejový kotol Domusa JAKA HFS-30 je vysoko účinný systém iba na vykurovanie, navrhnutý pre inštaláciu v domácnostiach alebo zariadeniach, ktoré vyžadujú vysoký tepelný výkon. Vyrobený s telesom z liatiny, tento kotol zaručuje výnimočnú trvanlivosť a konzistentný výkon počas mnohých rokov.
Tento model je navrhnutý na prevádzku bez zahrnutého horáka, pričom je kompatibilný s horákom DOMESTIC D3 LN (voliteľný), ktorý umožňuje efektívne odvádzanie plynov prostredníctvom systému núteného ťahu.
Účinnosť a výkon
Domusa JAKA HFS-30 ponúka užitočný výkon 28,1 kW, čo z nej robí ideálnu možnosť pre poskytovanie efektívneho vykurovania vo veľkých domácnostiach alebo komerčných priestoroch. Jej dizajn s nízkou teplotou zabezpečuje efektívnu prevádzku, maximalizuje využitie oleja a minimalizuje tepelné straty.
Tento model sa vyznačuje nízkymi emisiami NOx, čo zodpovedá najprísnejším environmentálnym normám, a je tak ekologickou možnosťou pre moderné vykurovacie zariadenia.
Flexibilita pri inštalácii
Kotol JAKA HFS-30 je navrhnutý tak, aby ponúkal flexibilitu pri inštalácii. Môže fungovať s tradičným komínom alebo prostredníctvom systému odvodu plynov s priemerom 80 mm bez izolácie. Tento systém je možný, ak sa použije voliteľný horák DOMESTIC D3 LN, čo umožňuje dokonca inštaláciu vodorovných úsekov na trase plynov, čím ponúka veľkú prispôsobivosť rôznym konfiguráciám inštalácií.
Pneumatický dizajn horáka a optimalizácia priechodov dymu v kotle umožňujú, aby jednotka fungovala bez potreby depresie v odtoku plynov, čo uľahčuje efektívnu prevádzku vykurovacieho systému.
Výrobný materiál a kompaktný dizajn
Teleso z liatiny kotla Domusa JAKA HFS-30 zaručuje veľkú odolnosť a trvanlivosť, je ideálny materiál na zvládanie vysokých teplôt a intenzívneho používania. Liatina je známa svojou schopnosťou odolávať korózii a udržiavať tepelnú účinnosť v priebehu času.
Navyše, tento kotol má kompaktný dizajn s rozmermi 845 mm na výšku, 455 mm na šírku a 385 mm na hĺbku, čo uľahčuje jeho inštaláciu v obmedzených priestoroch, ako sú kotolne alebo technické miestnosti v budovách.
Kľúčové technické vlastnosti:
- Užitočný výkon: 28,1 kW
- Energetická trieda účinnosti: Nie je špecifikovaná pre vykurovanie, hoci dizajn s nízkou teplotou zaručuje optimalizovanú účinnosť.
- Výrobný materiál: Teleso z liatiny.
- Kompaktné rozmery: Výška 845 mm, šírka 455 mm, hĺbka 385 mm.
- Pripojenia: Prívod a návrat vykurovania: 1 ¼". Odvod plynov: Nútený ťah kompatibilný s tradičným komínovým systémom alebo systémom odvodu plynov s priemerom 80 mm (s voliteľným horákom DOMESTIC D3 LN).
Konektivita a ovládanie
Tento kotol je kompatibilný s voliteľným termostatom Confort WiFi, čo umožňuje užívateľom diaľkovo ovládať vykurovanie svojho domova prostredníctvom mobilného zariadenia. To ponúka veľkú pohodlnosť, umožňuje nastavenie teploty a plánovanie prevádzkových časov efektívne, optimalizuje spotrebu oleja a zlepšuje komfort v domácnosti.
Aplikácie a všestrannosť
Domusa JAKA HFS-30 je ideálna pre centrálne vykurovacie systémy vo veľkých domácnostiach alebo komerčných budovách, ktoré potrebujú systém s vysokou kapacitou na udržanie komfortu počas chladných mesiacov. Jej schopnosť fungovať s tradičným komínom alebo prostredníctvom systému núteného ťahu s kompatibilným horákom jej poskytuje veľkú flexibilitu pri inštalácii, čo umožňuje prispôsobiť sa rôznym konfiguráciám a obmedzeniam priestoru.
Jej kompaktný dizajn z nej robí vynikajúcu možnosť pre kotolne s obmedzeným priestorom, bez kompromisov v oblasti výkonu alebo účinnosti.
