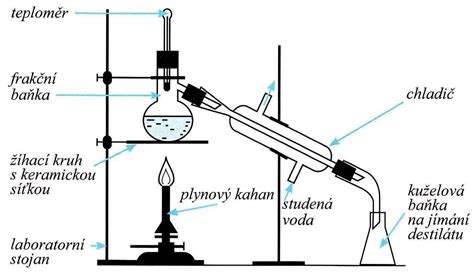

Destilácia je proces, ktorý sa používa na oddelenie zložiek kvapalnej zmesi na základe ich rozdielnych bodov varu. Je to základná technika v mnohých vedeckých a priemyselných odvetviach, od výroby liehovín a parfumov až po chemickú syntézu a farmaceutickú výrobu. Kľúčovým komponentom každého destilačného prístroja je chladič, ktorého úlohou je kondenzovať pary vznikajúce počas procesu varu späť na kvapalinu.
Typy chladičov a ich konštrukcia
Výber správneho chladiča je rozhodujúci pre účinnosť a úspech celého procesu. Rôzne typy chladičov sú navrhnuté tak, aby vyhovovali špecifickým potrebám a objemom práce:
- Chladič špirálový podľa Dimrotha: Charakteristický svojou vnútornou špirálovou štruktúrou, ktorá zväčšuje povrchovú plochu pre efektívnejšiu výmenu tepla. Dostupné sú v rôznych dĺžkach a s rôznymi typmi vnútorných spojení (NZ).
- Chladič guličkový (napr. podľa Allihna): Využíva sériu guľôčok alebo zúžení vnútri trubice, čím sa zvyšuje turbulencia a kontaktná plocha. Ideálny pre extrakčné prístroje, ako je Soxhletov extraktor.
- Chladič spätný skrutkový podľa Friedrichse: Skrutkovitá vnútorná štruktúra zvyšuje plochu pre chladenie. Dizajn často zahŕňa špecifický prívodový plášť ovplyvňujúci prietok kvapaliny.
- Chladič podľa Liebiga: Najjednoduchší a najbežnejší typ. Skladá sa z rovnej sklenenej trubice obklopenej vonkajším plášťom, ktorým prúdi chladiaca voda.

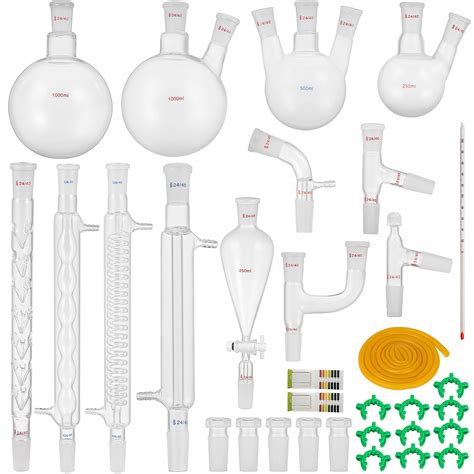

Nevyhnutné príslušenstvo a komponenty
Úspešná destilácia vyžaduje okrem chladiča aj rad špecializovaných súčastí:
| Komponent | Funkcia |
|---|---|
| Predloha (alonž) | Spojovací kus pre rôzne časti aparatúry. |
| Lapač kvapiek | Zabraňuje prieniku horúcej kvapaliny do chladiča. |
| Manometer | Monitorovanie tlaku v systéme pre bezpečnosť procesu. |
| Ventil spätný | Zabraňuje nežiaducemu spätnému toku látok. |
| Ložisko KPG | Zabezpečuje tesné spojenie pri použití miešadiel. |
Údržba destilačného zariadenia
Udržiavanie zariadenia v optimálnom stave je kľúčové pre jeho životnosť a kvalitu destilátov. Meď oxiduje a tesnenia podliehajú opotrebovaniu, preto je nevyhnutná pravidelná starostlivosť.
Plán údržby
- Denná údržba (CIP - Cleaning In Place): Oplach horúcou vodou (cca 80 °C) po každom použití a cyklus s lúhovým roztokom na odstránenie organických zvyškov.
- Týždenná a mesačná údržba: Kontrola tesnení (EPDM, silikón, PTFE), vykurovacích telies a odstraňovanie vodného kameňa.
- Výmena tesnení: Odporúča sa ročná výmena všetkých vysokoteplotných tesnení.
Riešenie bežných problémov
Ak kvapalina stúpa do kolóny, príčinou môže byť vysoký ohrev alebo preplnenie kotla. V prípade úniku pár z častí kolóny je nutné skontrolovať a dotiahnuť svorky. Pre dlhodobú prevádzku je výhodné nakupovať náhradné diely priamo od výrobcu, čo zabezpečuje kompatibilitu a technickú podporu.
