Úvod do Radiátorov KORAD Typ VK
Doskový radiátor KORAD Ventil Kompakt (VK) s drážkovanou čelnou plochou a spodným pripojením stredovým je moderné vykurovacie teleso navrhnuté pre efektívne a estetické vykurovanie interiérov. Tento typ radiátora predstavuje kombináciu funkčnosti a dizajnu, pričom je dostupný v rôznych konfiguráciách pre maximálne prispôsobenie potrebám užívateľa.
Konštrukčné Riešenie a Pripojenie

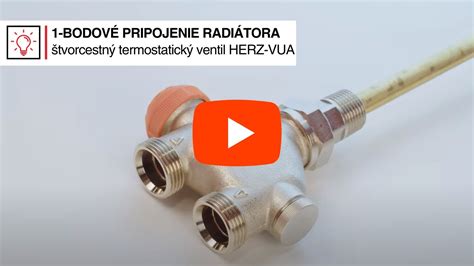

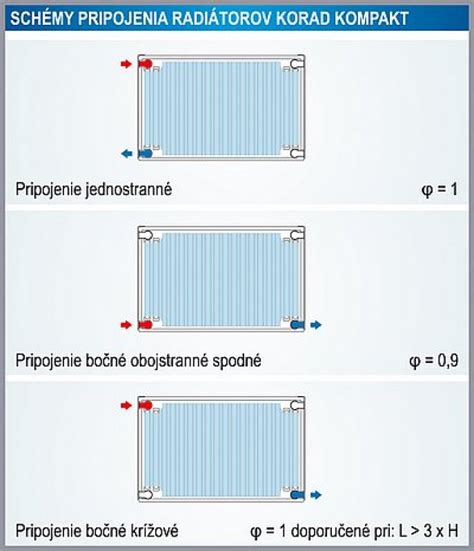

Radiátory KORAD VK sú charakteristické 6-bodovým pripojením s integrovanou ventilovou vložkou, ktorá umožňuje pripojenie radiátora na spodnej strane. Toto konštrukčné riešenie zároveň umožňuje aj klasické bočné pripojenie. Súčasťou štandardného balenia sú elegantné bočné kryty a vrchná mriežka. Pripojovací rozstup pre spodné pripojenie je 50 mm a pripojovací závit je 6 x G 1/2" vnútorný.
Väčšina radiátorov typu Ventil Kompakt je štandardne dodávaná s ventilovou garnitúrou umiestnenou na pravej strane, čo je označované ako typ VKP. Na požiadanie je možné dodať modely s garnitúrou na ľavej strane (označenie VKL) alebo s garnitúrou umiestnenou v strede (označenie VKS).
Štruktúra a Materiálové Zloženie
Teleso radiátora pozostáva z jedného, dvoch alebo troch panelov. Panely radiátorov KORAD sú vyrábané z kvalitného oceľového plechu hrúbky 1,2 mm. Tieto panely vznikajú vzájomným zvarením dvoch výliskov po obvode pomocou švového zvaru. Rozstup vertikálnych kanálikov na výliskoch panelov je 33,33 mm, čo umožňuje výrobu panelov v dĺžkach s násobkom 100 mm.
Panelové radiátory sú vyrobené z oceľového plechu valcovaného za studena, podľa normy STN EN10130+A1. Použité plechy z nízkouhlíkovej ocele zaručujú zvýšenú pevnosť a dobrú zvariteľnosť.
Možnosti Dizajnu a Povrchovej Úpravy
Všetky typy radiátorov KORAD môžu byť dodané vo vyhotovení s drážkovanou alebo hladkou čelnou plochou, čo poskytuje flexibilitu pri výbere dizajnu. Štandardný farebný odtieň je RAL 9010, avšak krycia vrstva je z epoxypolyesterového laku základnej farby odtieň RAL 9016. Povrchová úprava výrobkov KORAD prebieha v troch základných krokoch:
- Chemická predúprava: zahŕňa odmastenie a fosfátovanie.
- Základná farba: 10 - 18 µm kataforeticky nanesená základná farba, ktorá sa vypaľuje v peci pri teplote 140°C po dobu 40 minút.
- Vrchná farba: 60 - 80 µm elektrostaticky nanesená prášková farba, ktorá sa vypaľuje v peci pri teplote 180°C po dobu 20 minút.
Tepelný Výkon a Konvektory
Na celkový tepelný výkon radiátora vplýva viacero faktorov, predovšetkým počet panelov, výška a dĺžka radiátora. Pre zvýšenie tepelného výkonu sa u niektorých typov radiátorov pridávajú konvektory - rozšírené prestupné plochy z ohýbaného oceľového plechu, ktoré sú bodovo privarené na vertikálnych kanálikoch telies. Konvektory zväčšujú celkovú plochu vykurovacieho telesa a môžu zvýšiť tepelný výkon o približne 30%.
Jednotlivé typové rady radiátorov sú tvorené rozličným počtom panelov a konvektorov. Prvé číslo v označení typu indikuje počet panelov a druhé číslo počet konvektorov.
Technické Parametre, Tlak a Teplota
Technické parametre oceľových panelových radiátorov KORAD spĺňajú požiadavky normy EN 442-1. Radiátory sú certifikované podľa EN 442-1 notifikovanou osobou č. ES1015, Strojírenský zkušební ústav, s.p. Brno, Česká republika, a na základe vydaného Vyhlásenia o parametroch sú označené značkou CE.
- Minimálny skúšobný tlak: 1,3 MPa
- Maximálny prevádzkový tlak: 1,0 MPa
- Maximálna teplota teplonosnej látky: 110 °C
Na každom radiátore je vykonaná skúška na tesnosť.
Dostupné Rozmery a Typy
Radiátory KORAD VK sú vyrábané v stavebných výškach 300, 400, 500, 600 a 900 mm. Pre rekonštrukcie je k dispozícii výška 550 mm. Dĺžka radiátorov sa pohybuje od 400 mm do 3000 mm, pričom pre jednotlivé modely môže byť dĺžka obmedzená. Radiátory s pripojením VK sú vyrábané do dĺžky 2000 mm.
Od dĺžky 1700 mm majú radiátory navarené 3 dvojice závesných držiakov. Základný modelový rad radiátorov sa vyznačuje 4-bodovým bočným pripojením a tvarovaným panelom s vertikálnymi kanálikmi.
Montáž a Údržba

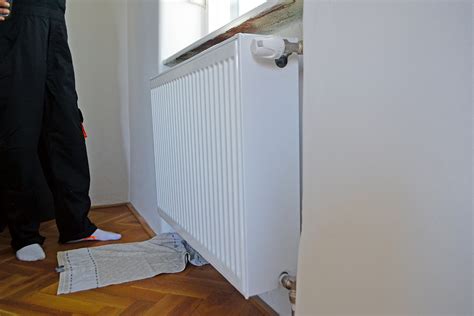

Panelové radiátory KORAD sú určené do vykurovaných priestorov s nízkou relatívnou vlhkosťou (30 - 60%), ako sú byty, kancelárie, školy, hotely, obchody či múzeá. Odporúča sa umiestniť radiátory minimálne 140 mm pod okenný parapet, do zvislej osi okna a vo výške minimálne 70 mm od podlahy.
Montáž radiátorov sa odporúča vykonávať v zabalenom stave, aby sa zabezpečila maximálna ochrana až do ukončenia všetkých stavebných prác. Na čistenie radiátora je možné použiť čistiace prostriedky určené na čistenie lakovaných povrchov. Je dôležité nepoužívať abrazívne čistiace prostriedky ani prostriedky obsahujúce chlór a kyseliny.
Kvalita a Záruka
Kvalita radiátorov KORAD je potvrdená splnením požiadaviek normy EN 442-1 a certifikáciou notifikovanou osobou. Výkonové skúšky radiátorov vykonané renomovaným akreditovaným laboratóriom HLK Stuttgart ďalej potvrdzujú ich kvalitatívne parametre. Spoločnosť KORAD poskytuje na svoje radiátory 10-ročnú záruku.
